【中国实用新型】一种防积屑异形钢丝捻绳金刚绳
有权-审定授权 中国
- 申请号：
- CN201420865304.X
- 专利权人：
- 盛利维尔（中国）新材料技术有限公司
- 授权公告日/公开日：
- 2015.06.03
- 专利有效期：
- 2014.12.29-2024.12.29
- 技术分类：
- B28:加工水泥、黏土或石料
- 转化方式：
- 转让
- 价值度指数：
-
- 59.0分
- 价格：
- 面议
发布人
盛荣生
联系人盛荣生
-
- 13011000154
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201420865304.X
- 申请日
- 20141229
- 公开/公告号
- CN204367203U
- 公开/公告日
- 20150603
- 申请/专利权人
- [盛利维尔（中国）新材料技术有限公司]
- 发明/设计人
- [张明, 盛荣生, 徐斌, 詹宝华]
- 主分类号
- B28D5/04
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本实用新型涉及一种防积屑异形钢丝捻绳金刚绳，包括由若干相互紧密贴合的异形金刚丝捻制成的金刚绳及镶嵌在异形金刚丝上的若干金刚石颗粒，所述的异形金刚丝之间形成排屑面；所述的金刚石颗粒是分别均匀镶嵌在异形金刚丝表面上；所述的排屑面是呈V形结构，排屑面上设置有若干用于防积屑的排屑槽；所述的排屑槽是弧形结构，排屑槽内部设置有用于加快排屑的方形弹片。本实用新型所述的一种防积屑异形钢丝捻绳金刚绳，其结构合理，有效防止积屑及液体残留，切割效率高。
法律状态
| 法律状态公告日 | 20241227 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):B28D 5/04 专利号:ZL201420865304X 申请日:20141229 授权公告日:20150603 终止日期: |
| 法律状态公告日 | 20220322 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):B28D 5/04 专利号:ZL201420865304X 变更事项:专利权人 变更前:盛利维尔(中国)新材料技术股份有限公司 变更后:盛利维尔(常州)金属材料有限公司 变更事项:地址 变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 |
| 法律状态公告日 | 20170524 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):B28D 5/04 变更事项:专利权人 变更前:盛利维尔（中国）新材料技术有限公司 变更后:盛利维尔（中国）新材料技术股份有限公司 变更事项:地址 变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 |
| 法律状态公告日 | 20150603 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
权利要求
权利要求数量（4）
独立权利要求数量（1）
1.一种防积屑异形钢丝捻绳金刚绳，其特征是：包括由若干相互紧密贴合 的异形金刚丝(1)捻制成的金刚绳及镶嵌在异形金刚丝(1)上的若干金刚石 颗粒(2)，所述的异形金刚丝(1)之间形成排屑面(11)；
所述的金刚石颗粒(2)是分别均匀镶嵌在异形金刚丝(1)表面上；所述 的排屑面(11)是呈V形结构，排屑面(11)上设置有若干用于防积屑的排屑 槽(3)；所述的排屑槽(3)是弧形结构，排屑槽(3)内部设置有用于加快排 屑的方形弹片(31)。
2.根据权利要求1所述的一种防积屑异形钢丝捻绳金刚绳，其特征是：所 述的异形金刚丝(1)是三根。
3.根据权利要求1或2所述的一种防积屑异形钢丝捻绳金刚绳，其特征是： 所述的异形金刚丝(1)是截面是三角形结构。
4.根据权利要求3所述的一种防积屑异形钢丝捻绳金刚绳，其特征是：所 述的方形弹片(31)是301不锈刚制成。
1.一种防积屑异形钢丝捻绳金刚绳，其特征是：包括由若干相互紧密贴合的异形金刚丝(1)捻制成的金刚绳及镶嵌在异形金刚丝(1)上的若干金刚石颗粒(2)，所述的异形金刚丝(1)之间形成排屑面(11)；
所述的金刚石颗粒(2)是分别均匀镶嵌在异形金刚丝(1)表面上；所述的排屑面(11)是呈V形结构，排屑面(11)上设置有若干用于防积屑的排屑槽(3)；所述的排屑槽(3)是弧形结构，排屑槽(3)内部设置有用于加快排屑的方形弹片(31)。
2.根据权利要求1所述的一种防积屑异形钢丝捻绳金刚绳，其特征是：所述的异形金刚丝(1)是三根。
3.根据权利要求1或2所述的一种防积屑异形钢丝捻绳金刚绳，其特征是：所述的异形金刚丝(1)是截面是三角形结构。
4.根据权利要求3所述的一种防积屑异形钢丝捻绳金刚绳，其特征是：所述的方形弹片(31)是301不锈刚制成。
说明书
技术领域
本实用新型涉及切割线领域，尤其是一种防积屑异形钢丝捻绳金刚绳。
背景技术
目前的金刚绳主要由圆截面钢丝捻制成绳后电镀上金刚石微粉制成，比起由圆截面钢丝直接电镀金刚石微粉的金刚线，有很多优点，比如切割(蓝宝石、晶硅)时，由于绳表面自然形成的螺旋状凹陷，十分有利于容屑排屑，提高了切割效率。
由圆截面钢丝捻制成的绳，中心存在空洞，会带来两个问题：会有液体存留在其中导致腐蚀及对被切材料的污染，减小了外包圆内钢丝的有效面积，从而降低了破断拉力。
发明内容
本实用新型要解决的技术问题是：为了克服上述中存在的问题，提供了一种防积屑异形钢丝捻绳金刚绳，其结构合理，有效防止积屑及液体残留，切割效率高。
本实用新型解决其技术问题所采用的技术方案是：一种防积屑异形钢丝捻绳金刚绳，包括由若干相互紧密贴合的异形金刚丝捻制成的金刚绳及镶嵌在异形金刚丝上的若干金刚石颗粒，所述的异形金刚丝之间形成排屑面；
所述的金刚石颗粒是分别均匀镶嵌在异形金刚丝表面上；所述的排屑面是呈V形结构，排屑面上设置有若干用于防积屑的排屑槽；所述的排屑槽是弧形结构，排屑槽内部设置有用于加快排屑的方形弹片。
所述的异形金刚丝是三根。
所述的异形金刚丝是截面是三角形结构。
所述的方形弹片是301不锈刚制成。
本实用新型的有益效果是：一种防积屑异形钢丝捻绳金刚绳，采用若干相互紧密贴合异形金刚丝捻制成，中心不存在空洞，有效防止液体残留，防止金刚线被残留液腐蚀，并且排屑槽内部设置有用于加快排屑的方形弹片，弧形结构的排屑槽，有效防止积屑，切割效率高。
附图说明
下面结合附图和实施例对本实用新型进一步说明。

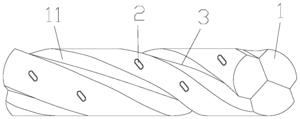

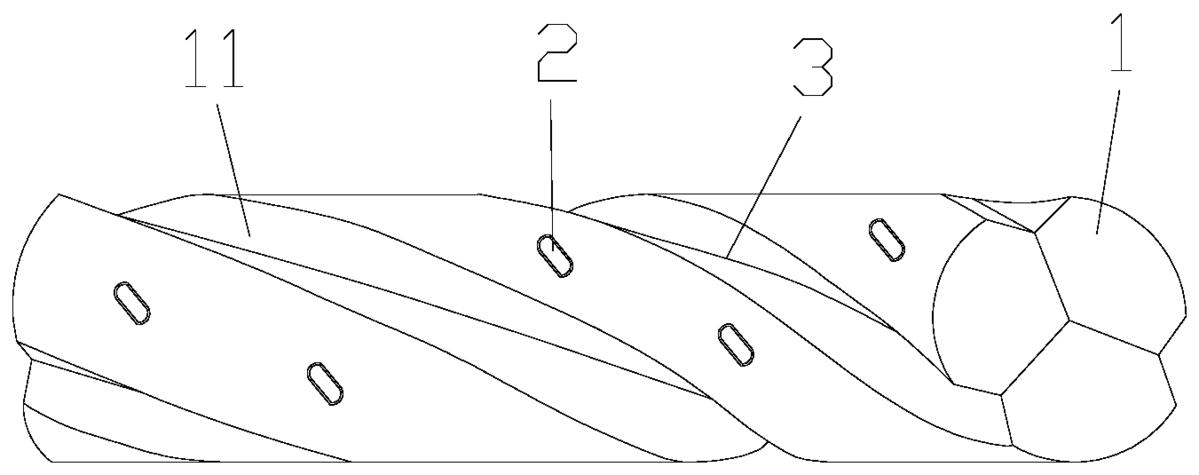

图1是本实用新型所述的一种防积屑异形钢丝捻绳金刚绳整体结构示意图；

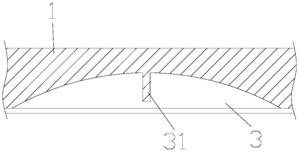

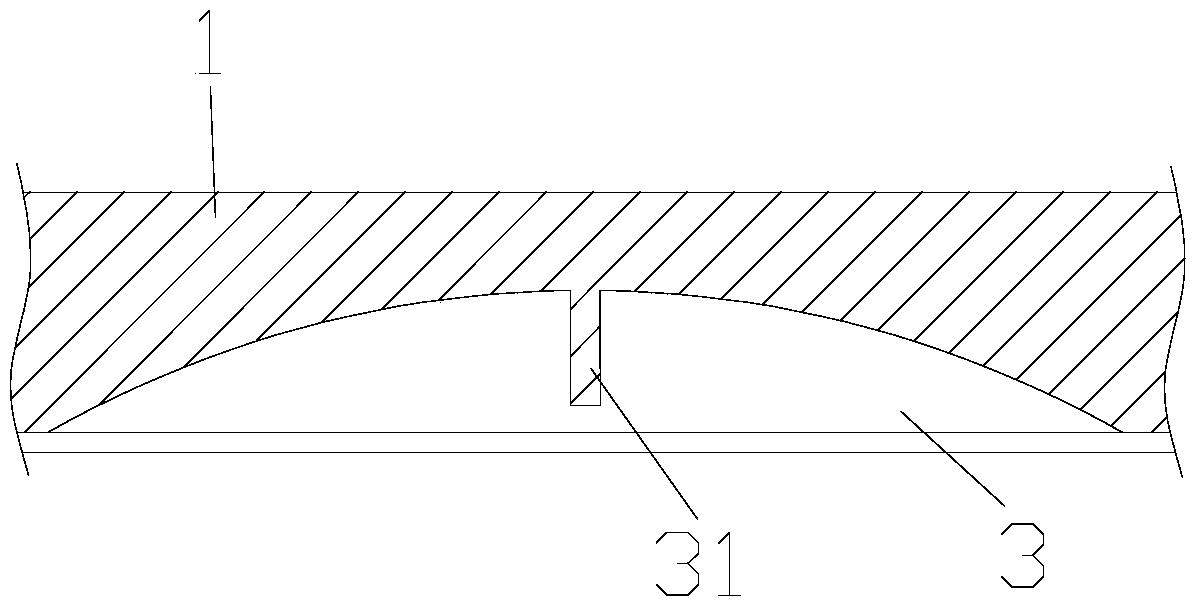

图2是本实用新型所述的一种防积屑异形钢丝捻绳金刚绳排屑槽放大结构示意图。
附图中标记分述如下：1、异形金刚丝，11、排屑面，2、金刚石颗粒，3、排屑槽，31、方形弹片。
具体实施方式
现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。
如图1、2所示的一种防积屑异形钢丝捻绳金刚绳，包括由若干相互紧密贴合的异形金刚丝1捻制成的金刚绳及镶嵌在异形金刚丝1上的若干金刚石颗粒2，所述的异形金刚丝1之间形成排屑面11；所述的金刚石颗粒2是分别均匀镶嵌在异形金刚丝1表面上；所述的排屑面11是呈V形结构，排屑面11上设置有若干用于防积屑的排屑槽3；所述的排屑槽31是弧形结构，排屑槽31内部设置有用于加快排屑的方形弹片32。
所述的异形金刚丝1是三根。所述的异形金刚丝1是截面是三角形结构。所述的方形弹片32是301不锈刚制成。
本实用新型所述的一种防积屑异形钢丝捻绳金刚绳，采用若干相互紧密贴合异形金刚丝1捻制成，中心不存在空洞，有效防止液体残留，防止金刚线被残留液腐蚀，并且排屑槽31内部设置有用于加快排屑的方形弹片32，弧形结构的排屑槽31，有效防止积屑，切割效率高。
以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
