摘要
本实用新型涉及一种脊柱矫形术中冠状面平衡测量仪。本实用新型结构为垂直测量杆垂直连接水平测量槽,左髂骨固定钉柄、右髂骨固定钉柄滑动连接在在水平测量槽中,左髂骨固定钉柄、右髂骨固定钉柄分别连接左髂骨固定钉、左髂骨固定钉。本实用新型克服了过去存在的在防止出现术后冠状面失代偿时只能通过肉眼观测或术后反复的透视来评估冠状面的恢复程度的缺陷。本实用新型专门针对脊柱侧凸矫形术中评估冠状面平衡恢复程度的测量,辅助外科医生在脊柱侧凸矫形手术中客观地评估冠状面恢复程度,能够及时调整冠状面矫形程度,以提高脊柱侧凸矫形手术的疗效和成功率;同时减少术中放射剂量,同时也减少患者术后双肩不等高、躯干倾斜等问题的发生。
权利要求
权利要求数量(4)
独立权利要求数量(1)
1.脊柱矫形术中冠状面平衡测量仪,其特征在于垂直测量杆垂直连接水平测量 槽,左髂骨固定钉柄、右髂骨固定钉柄滑动连接在水平测量槽中,左髂骨固 定钉柄、右髂骨固定钉柄分别连接左髂骨固定钉、左髂骨固定钉。
2.根据权利要求1所述的脊柱矫形术中冠状面平衡测量仪,其特征在于左髂骨 固定钉上端外螺纹与左髂骨固定钉柄下端内螺纹连接,右髂骨固定钉上端外 螺纹与右髂骨固定钉柄下端内螺纹连接。
3.根据权利要求1所述的脊柱矫形术中冠状面平衡测量仪,其特征在于左髂骨 固定钉柄及左髂骨固定钉、右髂骨固定钉柄及左髂骨固定钉分立在垂直测量 杆的水平测量槽上。
4.根据权利要求1所述的脊柱矫形术中冠状面平衡测量仪,其特征在于垂直测 量杆连接垂直测量延长杆。
说明书
本实用新型涉及外科手术器械,特别涉及一种脊柱矫形术中冠状面平衡测量 仪。
脊柱侧凸是指脊柱的一个或数个节段向侧方弯曲并伴有椎体旋转和矢状面 上后凸或前凸的增加或减少的脊柱畸形,是一种三维畸形。国际脊柱侧凸研究学 会(Scoliosis research Society,SRS)对脊柱侧凸定义如下:应用Cobb法 测量站立位脊柱正位X光片的脊柱弯曲,角度大于10°称为脊柱侧凸。
在本实用新型发明之前,虽然运用脊柱矫形手术来治疗脊柱侧凸已在国内外 开展,但是由于这种手术的复杂性限制了其在大范围内的广泛运用,其中术后常 合并矢状面、冠状面的失代偿就是其中最重要的一项限制因素。在矫形手术过程 中,外科医生主要通过长节段固定、术中弯棒、截骨等技术来避免术后矢状面出 现失代偿,但是在防止出现术后冠状面失代偿时,外科医生却显得束手无策,术 中只能通过肉眼观测或术后反复的透视来评估冠状面的恢复程度。然而肉眼观测 的方式存在很大的主观性,其并不能反应出真实的矫形效果,同时反复透视也并 不能反应脊柱整体冠状面恢复程度。因此外科医生往往不能准确、客观地评估冠 状面恢复程度,这就会造成术后不可弥补的后果,因为一旦发现患者术后出现冠 状面上的不平衡,如双肩不等高、躯干严重倾斜等情况,只能通过下肢牵引、垫 高或者只能通过患者自行端正姿势来矫正,而这些方法所取得的效果往往十分有 限。具体表现为1.目前外科医生评估矫形术中冠状面恢复的程度主要通过肉眼 观察,其具有很强主观性。2.运用C臂机术中透视来评估冠状面恢复程度,其透 视节段范围有限,不能包括一次性包括脊柱整体,需要术中反复透视,因此使患 者接受了更多的放射剂量。
本实用新型的目的就在于克服上述缺陷,研制脊柱矫形术中冠状面平衡测量 仪。
本实用新型的技术方案是:
脊柱矫形术中冠状面平衡测量仪,其主要技术特征在于垂直测量杆垂直连接 水平测量槽,左髂骨固定钉柄、右髂骨固定钉柄滑动连接在在水平测量槽中,左 髂骨固定钉柄、右髂骨固定钉柄分别连接左髂骨固定钉、左髂骨固定钉。
所述左髂骨固定钉上端外螺纹与左髂骨固定钉柄下端内螺纹连接,右髂骨固 定钉上端外螺纹与右髂骨固定钉柄下端内螺纹连接。
所述左髂骨固定钉柄及左髂骨固定钉、右髂骨固定钉柄及左髂骨固定钉分立 在垂直测量杆的水平测量槽上。
所述垂直测量杆连接垂直测量延长杆。
本实用新型的优点和效果在于专门针对脊柱侧凸矫形术中评估冠状面平衡 恢复程度的测量,辅助外科医生在脊柱侧凸矫形手术中客观地评估冠状面恢复程 度,能够及时调整冠状面矫形程度,以提高脊柱侧凸矫形手术的疗效和成功率; 同时减少术中放射剂量,同时也减少患者术后双肩不等高、躯干倾斜等问题的发 生。
本实用新型其他具体优点和效果将在下面继续说明。

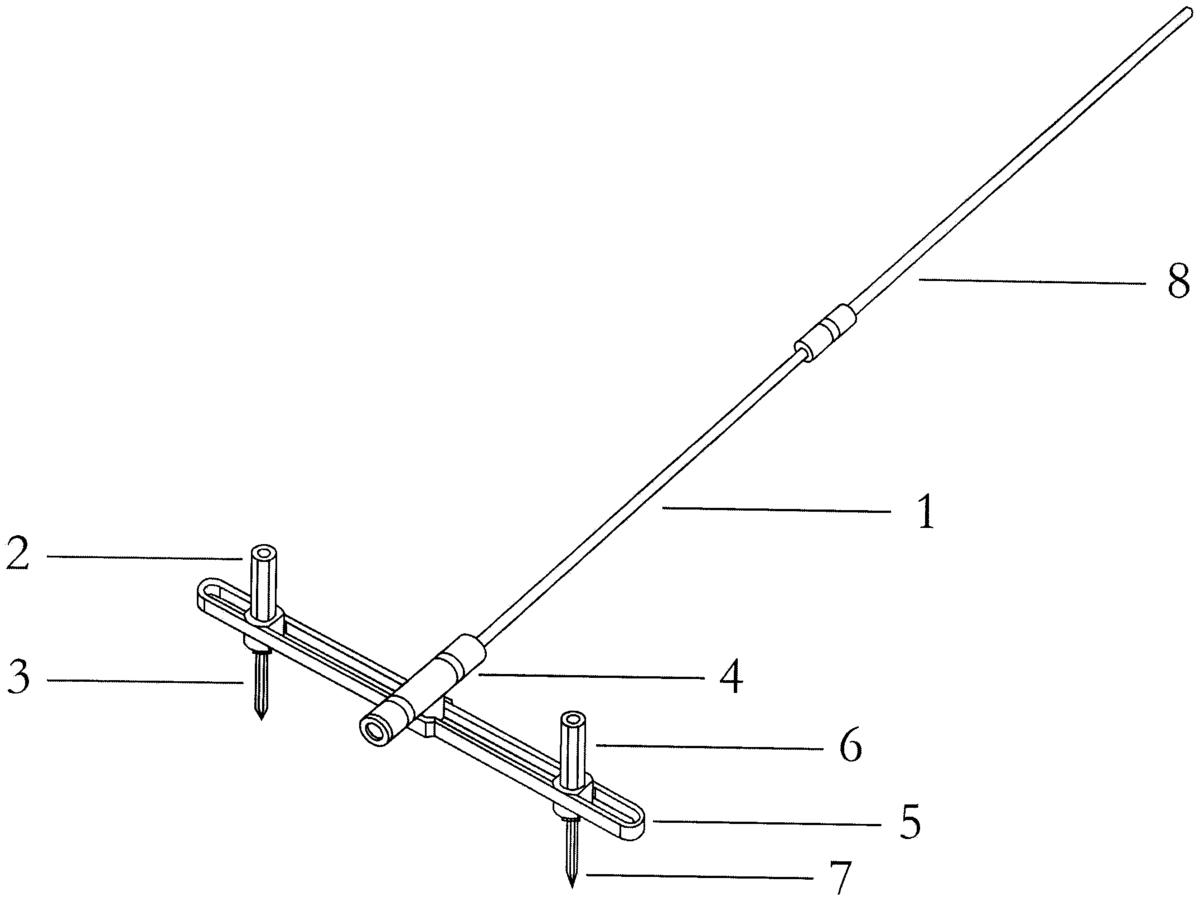

图1——本实用新型结构原理示意图。
图中各标号表示对应的部件名称如下:
垂直测量杆1、左髂骨固定钉柄2、左髂骨固定钉3、连接头4、水平测量槽 5、右髂骨固定钉柄6、右髂骨固定钉7、垂直测量延长杆8。
如图1所示:
垂直测量杆1通过连接头4与水平测量槽5连接,并且呈90°,垂直测量 杆1通过螺帽与垂直测量延长杆8连接,可增加垂直测量杆1的长度以达到整个 脊柱的长度;左髂骨固定钉柄2可在水平测量槽5中水平滑动以达到最佳位置, 然后通过上端螺纹固定在水平测量槽5中,再通过内置螺纹通过左髂骨固定钉3 外螺纹将左髂骨固定钉3拧紧;右边也是如此,即右髂骨固定钉柄6可在水平测 量槽5中水平滑动以达到最佳位置,然后通过上端螺纹固定在水平测量槽5中, 再通过内置螺纹将左髂骨固定钉7拧紧;左髂骨固定钉柄2及左髂骨固定钉3、 右髂骨固定钉柄6及左髂骨固定钉7分立在水平测量槽5上。
本实用新型应用过程说明:
脊柱侧凸矫形术矫形操作结束后,患者俯卧位,标记出双侧髂后上棘最高点, 分别将左髂骨固定钉3、右髂骨固定7固定在双侧髂后上棘最高点处,然后将左 髂骨固定钉柄2、右髂骨固定钉柄6在水平测量槽5上滑动以达到最佳位置,通 过上端螺纹固定在水平测量槽5中,再将左髂骨固定钉3上端外螺纹与左髂骨固 定钉柄2下端内螺纹连接,右髂骨固定钉7上端外螺纹与右髂骨固定钉柄6下端 内螺纹连接,以将水平测量槽5固定在与双侧髂后上棘连线的同一水平面上。最 后通过连接头4将垂直测量杆1与水平测量槽5连接好,若垂直测量杆1未及患 者肩高水平,则再拧上垂直测量延长杆8;测量时,取颈7棘突与双侧髂嵴最高 点的中点的连线,运用量角器测量其与垂直测量杆1之间所形成的角度即可。如 两者之间形成的角度超过5°,则可认为目前患者冠状面上存在失平衡状态,即 需要在术中对冠状面形态进行及时调整,从而达到平衡状态,这样不仅可及时避 免患者术后站立时才发现的躯干倾斜等冠状面失平衡状态的弊端。同时垂直测量 杆1(必要时加垂直测量延长杆8)的长度足够一次性地测量脊柱整体,这样既 可以弥补术中C臂机透视范围有限的不足,也可以较大程度的减少透视次数而减 少辐射剂量。
