本实用新型涉及医疗器械领域，具体是涉及一种手部封闭负压引流装置。

负压封闭引流术(VSD)是一种处理浅表创面和用于深部引流的全新方法，能够彻底去除腔隙或创面的分泌物和坏死组织。负压封闭引流术具有创伤小﹑药物直达病灶﹑以及治疗时间短等优点，目前已成为处理创伤骨科和外科多种创面的标准治疗模式。

利用现有的负压封闭引流装置进行负压封闭引流术时，通常需要将引流瓶连接到负压中心，才能保证持续有效的负压供应，这就长时间限制了患者的行动，给患者带来不适感。另外，特别是针对手外伤的患者，由于手部具有关节较多，曲面结构复杂，以及活动频繁的特点，常用的条形创面敷料或方形的创面敷料都无法对手部创面进行有效地紧密覆盖，并且，患者手指或手掌的活动易造成负压失效或者漏气的问题，严重影响了负压封闭引流术的疗效。

所以，针对现有负压封闭引流装置的上述问题，目前还缺乏一种便携式手部负压封闭引流装置。

为了解决上述问题，本实用新型的目的在于提供一种便携式手部封闭负压引流装置。

为了达到上述目的，本实用新型采用了以下技术方案：

本实用新型提供了一种便携式手部封闭负压引流装置，具有这样的特征，包括：负压引流组件；创面敷料，覆盖在手部的创面位置；以及创面封闭薄膜，将创面敷料封闭在创面位置，其中，负压引流组件包含移动式负压源，至少一根两端分别联通至移动式负压源和创面敷料的引流管，以及控制引流管通断的管夹，创面敷料与手部的外形相对应，具有与创面直接接触的柔性吸收层，和裹设在柔性吸收层外围的硬质层，以及与引流管相连接且伸入柔性吸收层的引流管接口，柔性吸收层在与创面相接触的一侧设有若干条连通至引流管接口的引流槽。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：移动式负压源包含：与引流管连通的负压引流瓶，向负压引流瓶持续提供负压的负压泵，设置在负压泵上的单向排气阀，以及指示负压引流瓶中负压值的负压指示器。

进一步地，在本实用新型提供的中便携式手部封闭负压引流装置，还可以具有这样的特征：创面敷料为指套。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：创面敷料为掌套体，掌套体包含与手心的轮廓相对应的手心套体，和与手背的轮廓相一致的手背套体。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：创面敷料为指套和掌套体，掌套体包含与手心的轮廓相对应的手心套体，和与手背的轮廓相一致的手背套体。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：柔性吸收层为聚乙烯酒精水化海藻盐医用海绵。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：柔性吸收层为聚乙烯醇海绵。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：硬质层为开设有若干个小孔的硅胶层。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：管夹为夹闭器。

进一步地，在本实用新型提供的便携式手部封闭负压引流装置中，还可以具有这样的特征：创面封闭薄膜为聚胺甲酸乙脂薄膜。

本实用新型在上述基础上具有的积极效果是：

根据本实用新型提供的便携式手部封闭负压引流装置，采用移动式负压源，无需将负压引流瓶连接到负压中心，从而便于患者随身携带。另外，负压引流组件将被创面封闭薄膜封闭的创面位置处抽成负压，创面敷料能够对手部创面进行有效地紧密覆盖，不会因患者手指或手掌的活动而造成负压失效或者漏气，从而提高负压封闭引流术的疗效。

图1为本实用新型的实施例中便携式手部封闭负压引流装置的结构示意图；

图2为本实用新型的实施例中移动式负压源的结构示意图；以及

图3为图1中指套的截面示意图。

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图对本实用新型的便携式手部封闭负压引流装置作具体阐述。

实施例

本实施例涉及的便携式手部封闭负压引流装置包括：负压引流组件，创面敷料，以及创面封闭薄膜。

使用便携式手部封闭负压引流装置进行手部的VSD负压封闭引流术时，先将创面敷料覆盖在手部的创面位置，再通过创面封闭薄膜将创面敷料封闭在创面位置，最后利用负压引流组件将封闭区域内抽成负压并将创面处的污物导流到负压引流瓶内。

本实施例采用的创面封闭薄膜为内层不带粘性的聚胺甲酸乙脂薄膜。

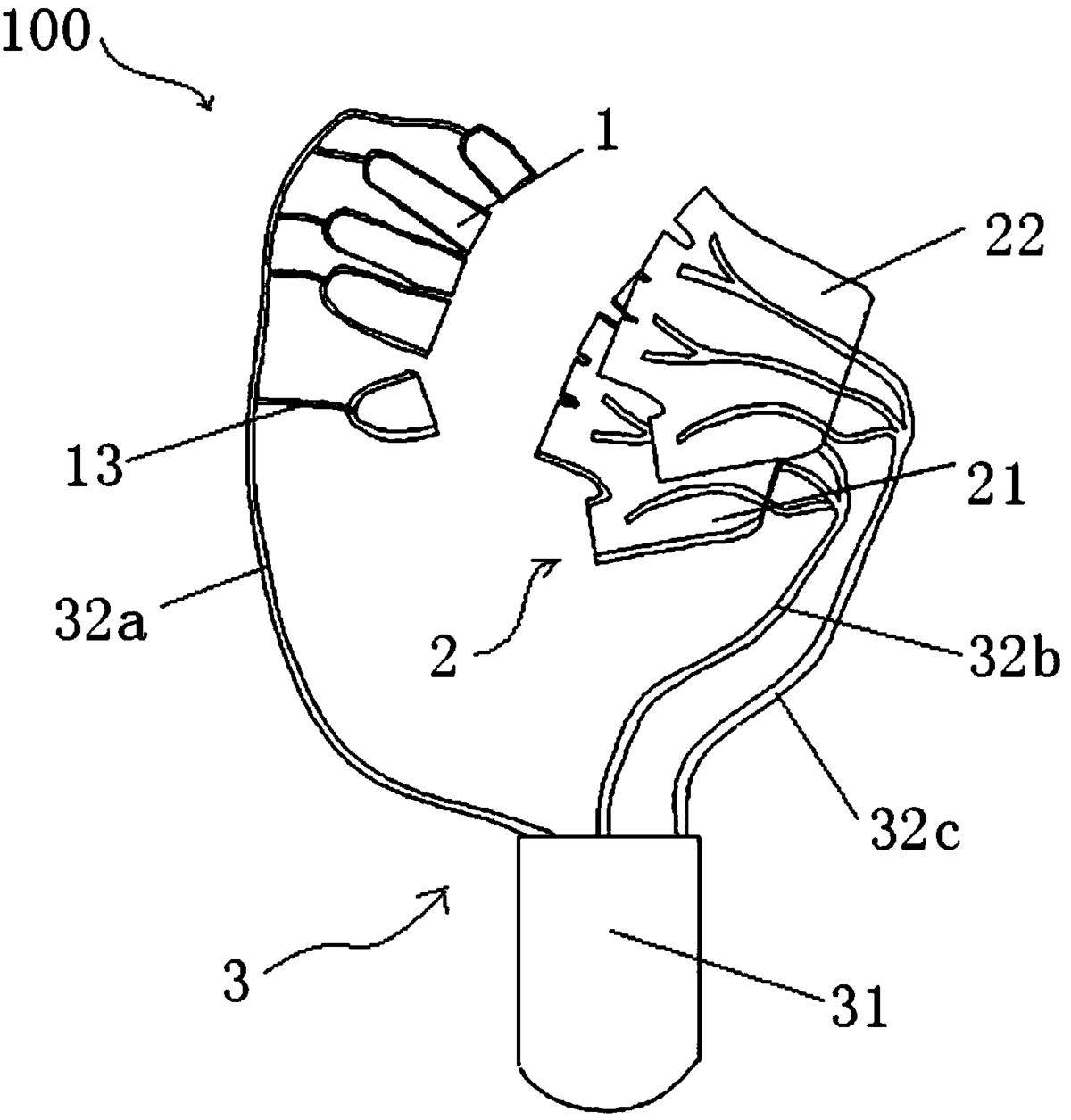

图1为本实用新型的实施例中便携式手部封闭负压引流装置的结构示意图。

如图1所示，在便携式手部封闭负压引流装置100中，创面敷料由5个指套1和一个掌套体2构成且与手部的外形相对应。

掌套体2包含与手心的轮廓相对应的手心套体21和与手背的轮廓相一致的手背套体22。

负压引流组件3包含移动式负压源31，引流管32a，引流管32b，引流管32c，以及图2中所示的管夹33。

引流管32a的一端联通移动式负压源31，另一端分叉后分别连通至5个指套；引流管32b的两端分别连通移动式负压源31和手心套体21；引流管32c的两端分别连通移动式负压源31和手背套体22。

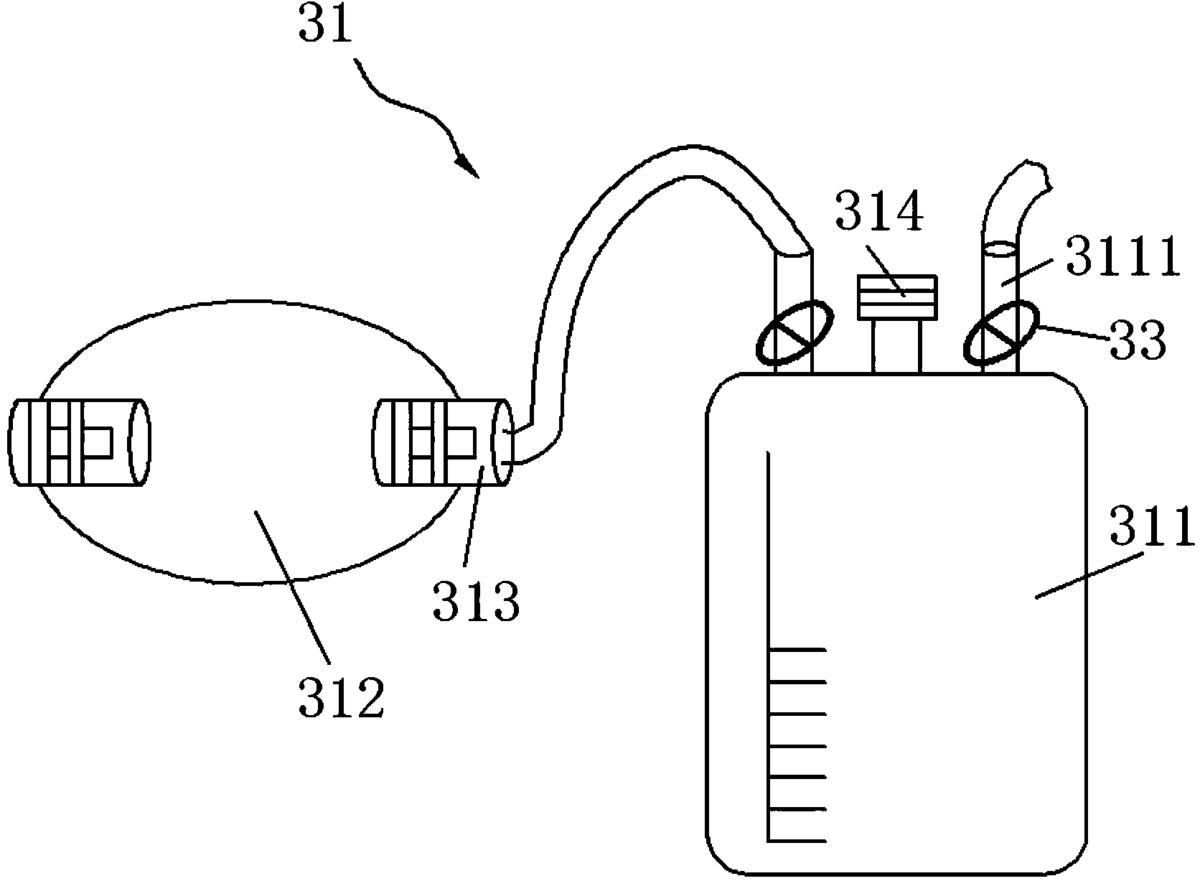

图2为为本实用新型的实施例中移动式负压源的结构示意图。

如图2所示，移动式负压源31包含：负压引流瓶311，负压泵312，单向排气阀313，以及负压指示器314。

负压引流瓶311经引流管接口3111直接与引流管32a﹑引流管32b﹑以及引流管32c连通。管夹33为夹闭器，夹持在引流管接口3111上用于控制引流管32a﹑引流管32b﹑以及引流管32c的通断，负压泵312向负压引流瓶311持续提供负压，单向排气阀313设置在负压泵312上，负压指示器314设置在负压引流瓶311的顶部用于实时指示负压引流瓶311中的负压值。

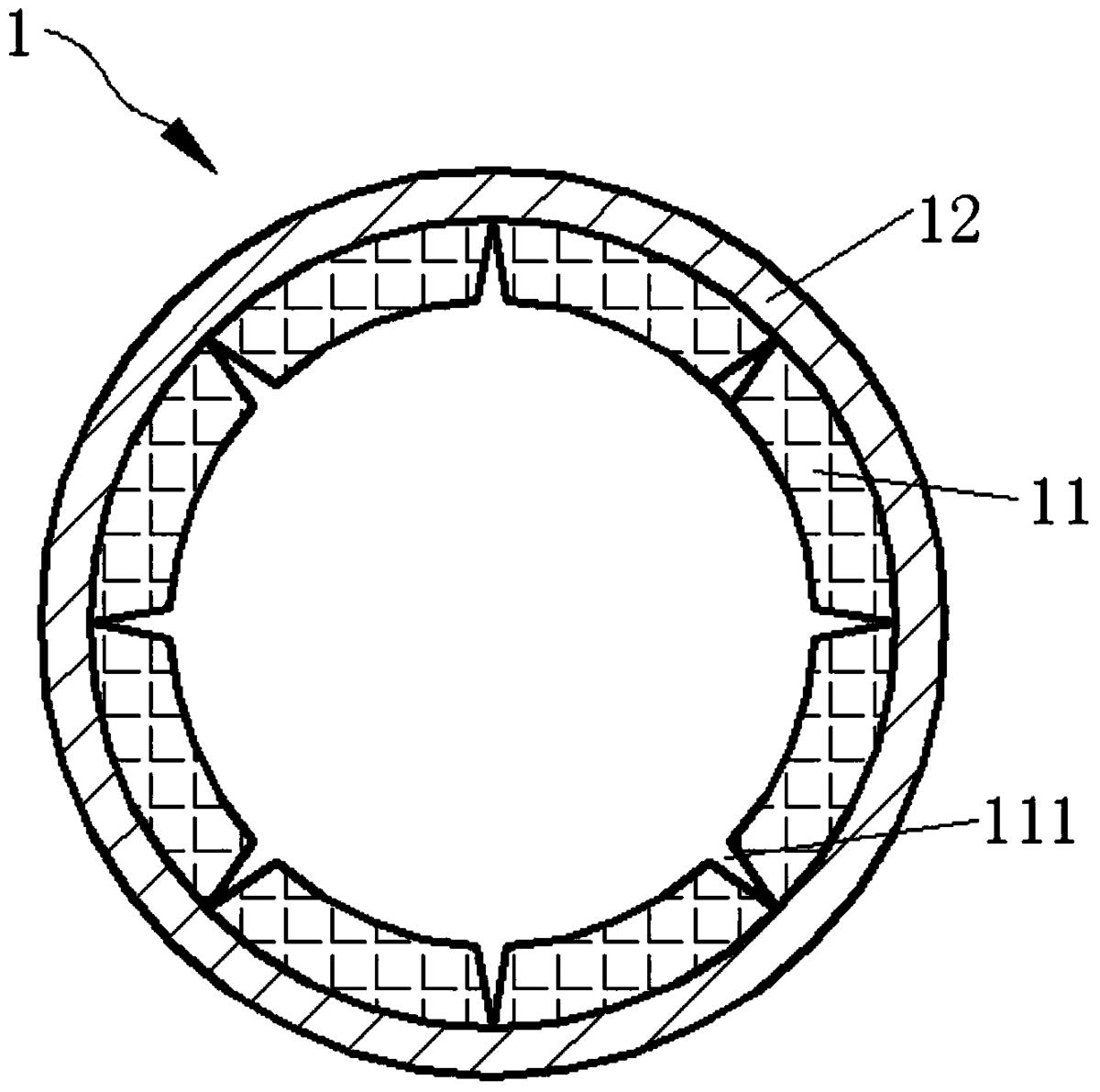

图3为图1中指套的截面示意图。

如图3所示，指套1具有内侧的柔性吸收层11和外侧的硬质层12，以及图1中所示的引流管接口13。

柔性吸收层11为与创面直接接触的聚乙烯酒精水化海藻盐医用海绵。硬质层12为裹设在柔性吸收层11外围的硅胶层，硅胶层开设有若干个图中未显示的小孔，引流管接口13与引流管32a相连接且伸入柔性吸收层11内。

柔性吸收层11在与创面相接触的一侧设有若干条连通至引流管接口13的引流槽111。

手心套体21﹑手背套体22的材质与指套1完全相同，由于手心和手背的表面积都要比手指的表面积大得多，图1中引流管32b的末端分叉形成3根支线导流管后伸入手心套体21的柔性吸收层内，并和柔性吸收层内的引流槽相连通。图1中引流管32c的末端分叉形成3根支线导流管后伸入手背套体22的柔性吸收层内，并和柔性吸收层内的引流槽相连通。

实施例的作用和效果

本实施例提供的便携式手部封闭负压引流装置采用移动式负压源，无需将负压引流瓶连接到负压中心，从而便于患者随身携带。另外，负压引流组件将被创面封闭薄膜封闭的创面位置处抽成负压，指套和掌套体能够对手部创面进行有效地紧密覆盖，不会因患者手指或手掌的活动而造成负压失效或者漏气，从而提高VSD负压封闭引流术的疗效。

当然本实用新型所涉及的便携式手部封闭负压引流装置并不仅仅限定于在实施例中的结构，任何对本实用新型进行的等同修改和替代也都在本实用新型的范畴内。

在本实施例中提供的便携式手部封闭负压引流装置中，柔性吸收层为与创面直接接触的聚乙烯酒精水化海藻盐医用海绵，本实用新型提供的便携式手部封闭负压引流装置中，柔性吸收层也可以是与创面直接接触的聚乙烯醇海绵。

在本实施例中提供的便携式手部封闭负压引流装置中，创面敷料由5个指套和一个掌套体构成。本实用新型提供的便携式手部封闭负压引流装置中，创面敷料还可以是单独的指套或单独的掌套体，进一步可以是单独的手心套体和手背套体，更进一步也可以是上述指套﹑手心套体﹑以及手背套体的任意组合。

在本实施例中提供的便携式手部封闭负压引流装置中，与手心套体连通的引流管的末端分叉形成三根支线导流管，与手背套体相连通的引流管的末端也分叉形成三根支线导流管，这只是较优的技术方案，本实用新型提供的便携式手部封闭负压引流装置中，每根引流管的末端都可以分叉形成任意根数的支线导流管。
