本实用新型涉及一种注射器尾端的减压装置，尤其涉及注射器减压助力垫。

本实用新型发明之前，在内镜下微创手术过程中，往往会根据需要在注射针 尾部连接不同型号的注射器进行注射，注射速度要求尽可能的快速推注完药液。 由于注射针针头细小，注射液多为油剂或高渗溶液，所以助手在使用注射器时往 往感到推注费力且手掌鱼际部有明显的疼痛感，甚至还会影响手术的操作，且由 于手术过程中助手需要频繁更换手术附件，所以普通的电子推注泵不方便使用。

本实用新型的目的就在于克服上述缺陷，研制注射器减压助力垫。

本实用新型的技术方案是：

注射器减压助力垫，其主要技术特征在于在助力垫一个侧面上部挖去一部 分，形成一个缺口、底面、导向面、支撑面，在底面、导向面与支撑面之间形成 空腔，在支撑面中间向下挖去一块形成卡口。

所述在底面、导向面与支撑面之间的空腔构成卡槽。

所述卡槽为半圆弧形。

所述卡槽的直径比注射器底部的扁圆形面大，厚度也比扁圆形面厚。

所述支撑面为一水平面。

所述支撑面低于助力垫的圆心。

本实用新型的优点和效果在于强调增加注射器尾端与助手手掌鱼际部的接 触面积，减少压强，从而减少助手手掌的疼痛感，更好的控制推注速度，配合手 术操作。注射器减压助力垫外观呈扁圆形，材质是ABS塑料，具有较好的强度。 直径略大于注射器尾端(直径的长短根据注射器尾端的大小决定)，厚度约0.6CM 左右，前端特有不规则凹形卡槽。这样的外观设计目的在于推注时增加助手手掌 鱼际部与注射器尾端的接触面积，减少压强，从而缓解手部的疼痛感，更好的控 制推注速度。特有的半圆弧卡槽及中心卡口可以将注射器尾端与减压助力垫完美 结合，使得推注过程中不会随着用力的增加而与注射器分离。新型的注射器减压 助力垫完全是通过运用最新的3D打印技术加工出来的。这也是3D打印技术和医 学辅助器械的完美结合。

本实用新型的有益效果还在于通过运用最新的3D打印技术加工出ABS塑料 材质的减压助力垫，这种加工方式不仅节约成本(开模费用)，而且缩短了加工 周期，仅15分钟就可以打印出一件成品，易于安装，操作简便，不影响手术中 助手更换其它的附件。

本实用新型易于安装在注射器尾端，有效缓解推药者手部的疼痛感，更好的 控制推注速度。针对不同型号的注射器，设计多种型号可供选择，实用性强，在 静脉推注药液较频繁的临床科室，也可以推广应用。

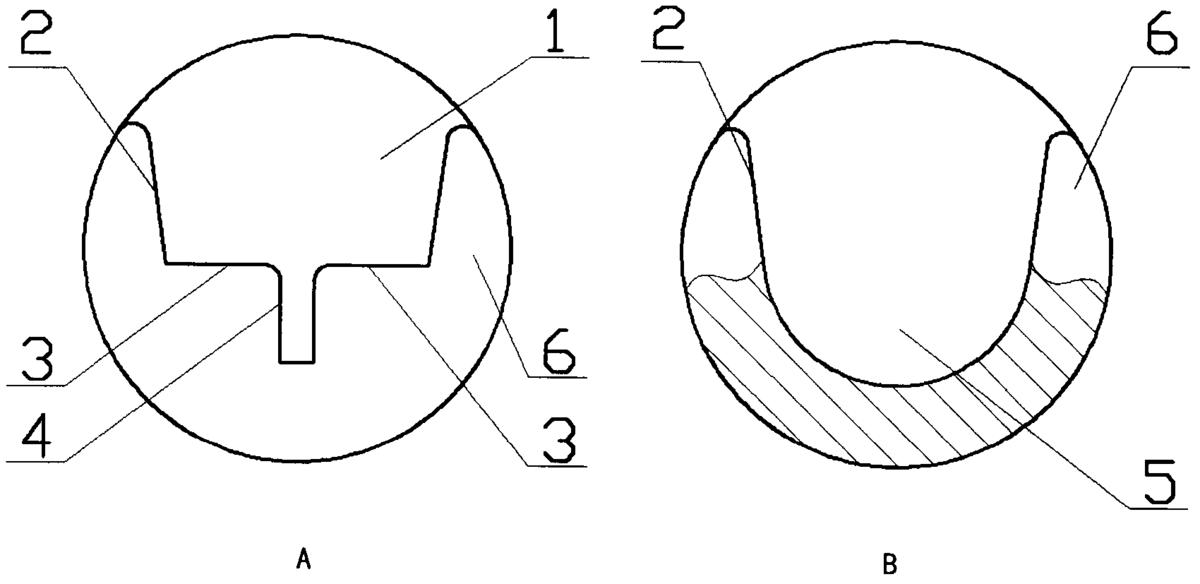

图1——本实用新型结构示意图，其中A为主视图，B为A的剖面示意图。

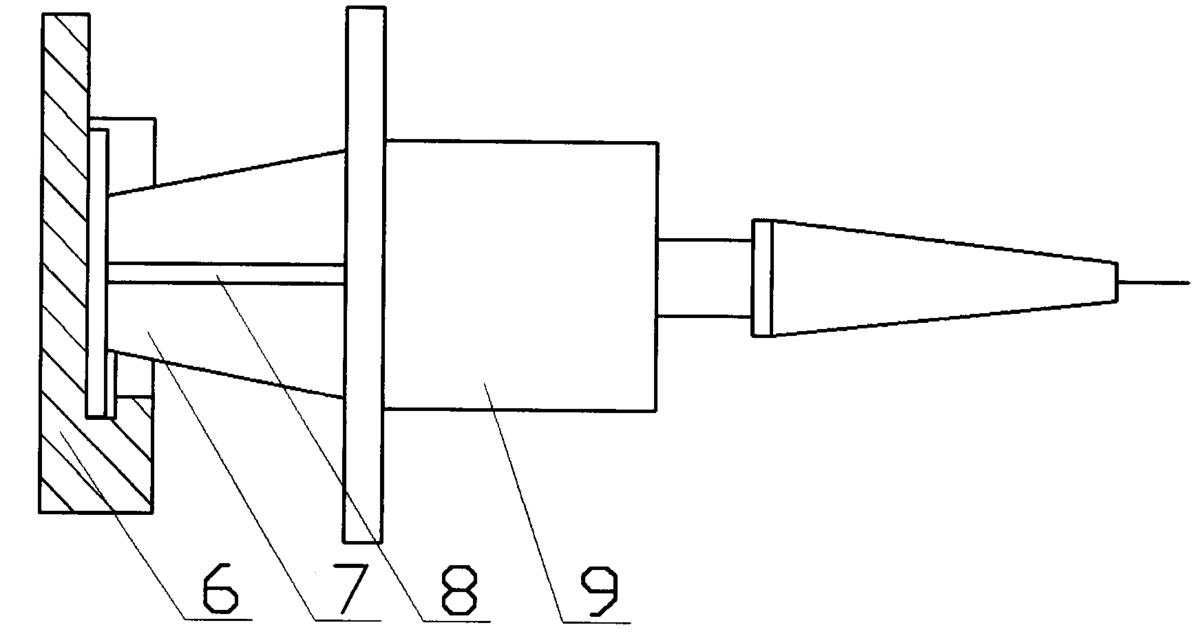

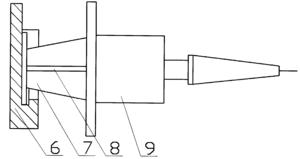

图2——本实用新型应用示意图。

图中各标号表示对应的部件名称如下：

底面1、导向面2、支撑面3、卡口4、卡槽5、助力垫6、活塞7、十字筋8、 针筒9。

如图1所示：

助力垫6是一个圆形片，在一个侧面的上部挖去一部分，即开一个缺口，这 个缺口比注射器底部的扁圆形面直径略大，形成底面1、导向面2和支撑面3， 在底面1与、导向面2、支撑面3之间形成一个空腔，即形成一个半圆弧形的卡 槽5，该卡槽5的直径也是比注射器底部的扁圆形面略大，厚度也比扁圆形面略 大，在支撑面3中间垂直向下挖去一块形成卡口4，大小与注射器上的十字筋8 匹配，支撑面3是位于中部的水平面，略低于助力垫6的圆心。

本实用新型应用过程说明：

如图1、图2所示：

先将注射器活塞7尾端朝下的十字筋8对准助力垫6上的卡口4，自上而下 沿着助力垫6上的导向面2插入，直到活塞7下部两侧水平方向的十字筋8和助 力垫6上的支撑面3完全贴合为止，注射器活塞7尾部的扁圆形面卡入助力垫6 上的卡槽5中，从而固定住整个注射器。

当注射器和助力垫6连接完毕后，推注前用右手食指和中指夹持住注射器上 的针筒9的尾端，手掌鱼际部位顶着助力垫6，然后进行药物的推注。由于支撑 面3略低于助力垫6的圆心，使注射器活塞中心和助力垫6中心重合，便于推注 药物时所施的力不偏心。该减压助力垫6不仅可以减轻推药者(助手)的手部的 疼痛感，而且能够更好地控制推注速度，同时具有易于安装、操作简便及实用性 强的优点。
