本实用新型涉及医疗器械技术领域，特别是一种消化内镜口垫。

恶心呕吐是上消化道内镜检查时常见的现象，为了方便内镜插入，避免患者门齿咬合镜身，需使用口垫将患者嘴巴撑开，随着恶心呕吐动作的发生，胃液及正常分泌的唾液会顺着口角与口垫缝隙流出，沿患者的脸庞流淌，浸湿衣服及床单，目前普遍使用单独放到患者枕边的弯盘来收集这些分泌物，使用弯盘收集分泌物虽然能一定程度上防止分泌物流淌至衣物及床单，但依然不能有效避免分泌物沿患者的脸庞流淌，患者的不适感依然很强烈，难以体现人文关怀，而且弯盘还很容易移位，导致分泌物收集失败，增大了医护人员的工作量。

本实用新型要解决的技术问题是：提供一种消化内镜口垫，有效收集消化内镜检查时流出的分泌物，提高消化内镜检查的舒适度。

本实用新型解决其技术问题所采用的技术方案是：一种消化内镜口垫，包括外挡板和具有检查通道的口腔撑开管，外挡板设置在口腔撑开管的前端，口腔撑开管的对应于嘴角位置的侧部具有用于构成排液腔的内、外两层管壁，外层管壁的长度短于内层管壁的长度，口腔撑开管上设置一圈U型嘴唇密封硅胶圈，排液腔的开口位于U型嘴唇密封硅胶圈的后方，外挡板上具有与排液腔相通的伸出外挡板的导流槽或导流管，排液腔通过导流槽或导流管将进入排液腔的液体导出，U型嘴唇密封硅胶圈的底部通过一硅胶连接筋条固定在口腔撑开管上。

进一步限定，导流管上连接引流袋或负压吸引袋。

为更好地固定口垫，进一步限定，外挡板的两侧设置固定口垫的固定带。

进一步限定，口腔撑开管上部和下部具有用于牙齿咬合的牙槽，牙槽位于U型嘴唇密封硅胶圈后方。

为更好的保护牙齿，进一步限定，牙槽内设置硅胶垫。

胃镜检查时患者舌头经常上拱，为避免上拱的舌头影响操作，进一步限定，口腔撑开管下部具有向后延伸的扇形压舌板。

本实用新型的有益效果是：本口垫集支撑、收集功能于一体，通过硅胶材质的U型嘴唇密封硅胶圈包裹患者的口唇，使分泌的液体只能通过对应于嘴角位置的口垫侧部的排液腔(即胃镜检查时口腔最低点)顺着导流槽或导流管排出，避免分泌物沿患者的脸庞流淌，提高了消化内镜检查的舒适度。

U型嘴唇密封硅胶圈底部的硅胶连接筋条使U型嘴唇密封硅胶圈具有较大的偏转调整范围，以适应不同的嘴形。

排液腔的外层管壁的长度短于内层管壁的长度，不仅利于减少分泌物在嘴角的积聚，使分泌物尽快排出，而且还可以尽量避免分泌物从口腔撑开管的检查通道排出。

下面结合附图和实施方式对本实用新型进一步说明。

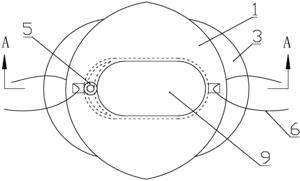

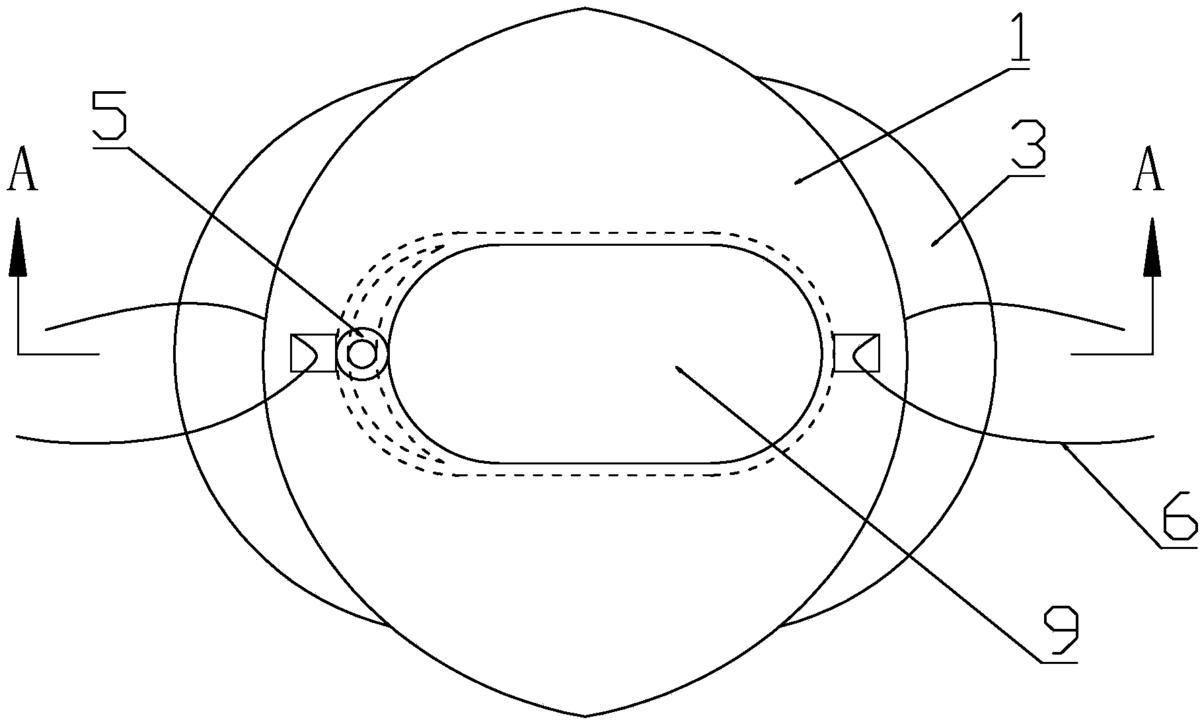

图1是本实用新型的正面状态结构示意图；

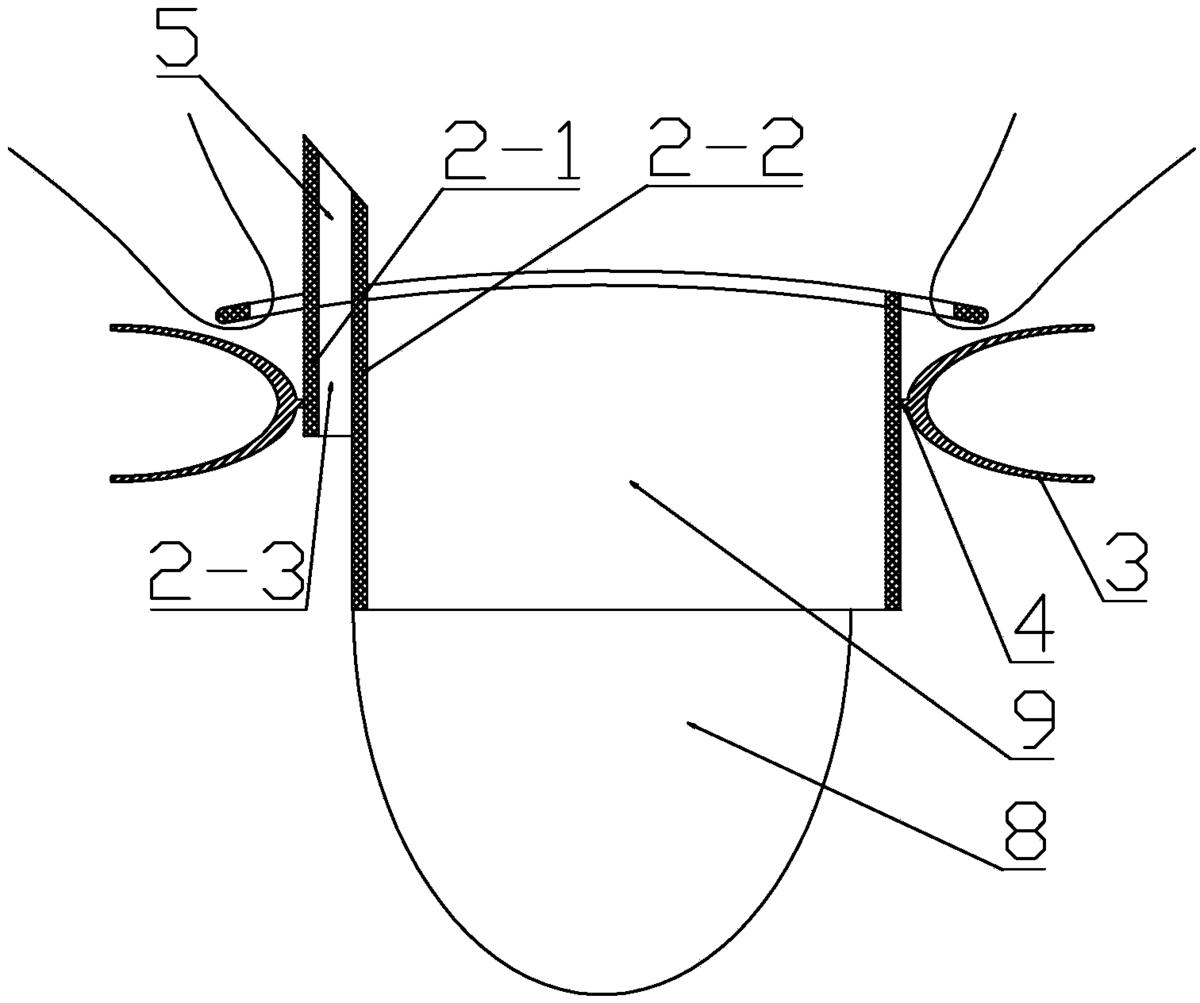

图2是图1的A-A剖视图；

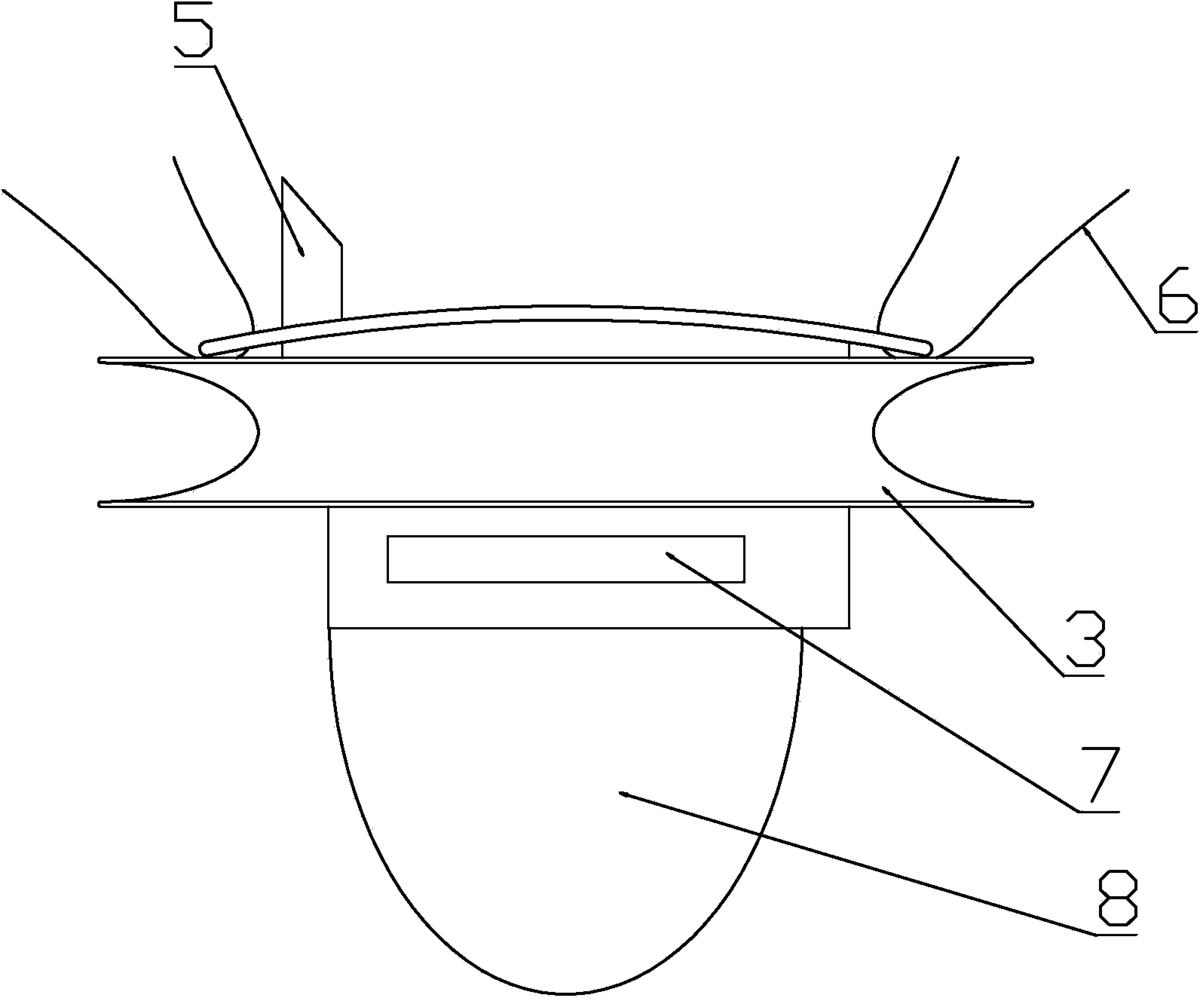

图3是本实用新型的俯视状态结构示意图；

图中1.外挡板，2.口腔撑开管，2-1.外层管壁，2-2.内层管壁，2-3.排液腔，3.U型嘴唇密封硅胶圈，4.硅胶连接筋条，5.导流管，6.固定带，7.牙槽，8.压舌板,9.检查通道。

现在结合附图对本实用新型作进一步的说明。这些附图均为简化的示意图仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1所示，一种消化内镜口垫，包括外挡板1和具有检查通道9的口腔撑开管2，外挡板1设置在口腔撑开管2的前端，口腔撑开管2的对应于嘴角位置的侧部具有用于构成排液腔2-3的内、外两层管壁，外层管壁2-1的长度短于内层管壁2-2的长度，口腔撑开管2上设置一圈U型嘴唇密封硅胶圈3，排液腔2-3的开口位于U型嘴唇密封硅胶圈3的后方，外挡板1上具有与排液腔2-3相通的伸出外挡板1的导流槽或导流管5，排液腔2-3通过导流槽或导流管5将进入排液腔2-3的液体导出，U型嘴唇密封硅胶圈3的底部通过一硅胶连接筋条4固定在口腔撑开管2上。

导流槽和导流管5即可配套现有的弯盘收集分泌液，导流槽也可通过与导流槽一体的引流盘收集分泌液，导流管5也可连接引流袋或负压吸引袋收集分泌液。

外挡板1的两侧设置固定口垫的固定带6。

口腔撑开管2上部和下部具有用于牙齿咬合的牙槽7，牙槽7位于U型嘴唇密封硅胶圈3后方。牙槽7内设置保护牙齿的硅胶垫。

口腔撑开管2下部具有向后延伸的扇形的压舌板8。

上述实施方式只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并加以实施，并不能以此限制本实用新型的保护范围，凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围内。
