本实用新型涉及一种装夹型金刚石持续切割设备,包括机架、设置在机架上的装夹装置、切割丝带、分别设置在机架两侧的主驱动滚轮及从动滚轮,所述的装夹装置包括设置在机架的安装臂、设置在安装臂外圈的压缩弹簧、设置在压缩弹簧底部的压力计及设置在安装臂顶部用于装夹金刚石工件的夹件;所述的切割丝带包括橡胶基带、均匀设置在橡胶基带内侧的凸圆台及嵌套在凸圆台内部的金刚石切割片。本实用新型所述的一种装夹型金刚石持续切割设备,其结构合理,持续切割,切割效率高,不易磨损。
法律状态
法律状态公告日 | 20240809 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):B28D 1/22 专利号:ZL2014204543549 申请日:20140812 授权公告日:20141231 终止日期: |
法律状态公告日 | 20220318 |
法律状态 | 专利权人的姓名或者名称、地址的变更 |
法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):B28D 1/22 专利号:ZL2014204543549 变更事项:专利权人 变更前:盛利维尔(中国)新材料技术股份有限公司 变更后:盛利维尔(常州)金属材料有限公司 变更事项:地址 变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 |
法律状态公告日 | 20170510 |
法律状态 | 专利权人的姓名或者名称、地址的变更 |
法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):B28D 1/22 变更事项:专利权人 变更前:盛利维尔(中国)新材料技术有限公司 变更后:盛利维尔(中国)新材料技术股份有限公司 变更事项:地址 变更前:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 变更后:213299 江苏省常州市金坛市南环二路268号盛利维尔(中国)新材料技术有限公司 |
法律状态公告日 | 20141231 |
法律状态 | 授权 |
法律状态信息 | 授权 |
权利要求
权利要求数量(3)
独立权利要求数量(1)
1.一种装夹型金刚石持续切割设备,其特征是:包括机架(1)、设置在机 架(1)上的装夹装置(2)、切割丝带(3)、分别设置在机架(1)两侧的主驱 动滚轮(4)及从动滚轮(5),所述的装夹装置(2)包括设置在机架(1)的安 装臂(21)、设置在安装臂(21)外圈的压缩弹簧(22)、设置在压缩弹簧(22) 底部的压力计(23)及设置在安装臂(21)顶部用于装夹金刚石工件的夹件(24);
所述的夹件(24)包括夹件台(241)、设置在夹件台(241)内部两侧的活 动夹片(242)及调节旋钮(243);所述的调节旋钮(243)内侧设置有限位台 (244);所述的调节旋钮(243)是与夹件台(241)侧面螺纹连接;所述的活 动夹片(242)是通过缓压弹簧(245)与限位台(244)连接;
所述的切割丝带(3)包括橡胶基带(31)、均匀设置在橡胶基带(31)内 侧的凸圆台(32)及嵌套在凸圆台(32)内部的金刚石切割片(33);
所述的主驱动滚轮(4)径向外缘上设置有与切割丝带(3)相互适配的嵌 槽(41);所述嵌槽(41)内设置有与凸圆台(32)相互适配的若干凹圆台(42); 所述的主驱动滚轮(4)是安装在驱动轴(43)上;所述的驱动轴(43)是与由 外部电机驱动;所述的切割丝带(3)是通过凸圆台(32)与凹圆台(42)相互 啮合,环绕在主驱动滚轮(4)上,切割丝带(3)中部是与夹件(24)接触;
所述的夹件(24)上部还设置有用于增加切割丝带(3)的压力的滚动压轮 (25)。
2.根据权利要求1所述的一种装夹型金刚石持续切割设备,其特征是:所 述的凸圆台(32)是碳素工具钢材质制成。
3.根据权利要求1所述的一种装夹型金刚石持续切割设备,其特征是:所 述的金刚石切割片(33)与凸圆台(32)接触面之间设置有硅胶弹性层(34)。
1.一种装夹型金刚石持续切割设备,其特征是:包括机架(1)、设置在机架(1)上的装夹装置(2)、切割丝带(3)、分别设置在机架(1)两侧的主驱动滚轮(4)及从动滚轮(5),所述的装夹装置(2)包括设置在机架(1)的安装臂(21)、设置在安装臂(21)外圈的压缩弹簧(22)、设置在压缩弹簧(22)底部的压力计(23)及设置在安装臂(21)顶部用于装夹金刚石工件的夹件(24);
所述的夹件(24)包括夹件台(241)、设置在夹件台(241)内部两侧的活动夹片(242)及调节旋钮(243);所述的调节旋钮(243)内侧设置有限位台(244);所述的调节旋钮(243)是与夹件台(241)侧面螺纹连接;所述的活动夹片(242)是通过缓压弹簧(245)与限位台(244)连接;
所述的切割丝带(3)包括橡胶基带(31)、均匀设置在橡胶基带(31)内侧的凸圆台(32)及嵌套在凸圆台(32)内部的金刚石切割片(33);
所述的主驱动滚轮(4)径向外缘上设置有与切割丝带(3)相互适配的嵌槽(41);所述嵌槽(41)内设置有与凸圆台(32)相互适配的若干凹圆台(42);所述的主驱动滚轮(4)是安装在驱动轴(43)上;所述的驱动轴(43)是与由外部电机驱动;所述的切割丝带(3)是通过凸圆台(32)与凹圆台(42)相互啮合,环绕在主驱动滚轮(4)上,切割丝带(3)中部是与夹件(24)接触;
所述的夹件(24)上部还设置有用于增加切割丝带(3)的压力的滚动压轮(25)。
2.根据权利要求1所述的一种装夹型金刚石持续切割设备,其特征是:所述的凸圆台(32)是碳素工具钢材质制成。
3.根据权利要求1所述的一种装夹型金刚石持续切割设备,其特征是:所述的金刚石切割片(33)与凸圆台(32)接触面之间设置有硅胶弹性层(34)。
说明书
本实用新型涉及金刚石切割设备领域,尤其是一种装夹型金刚石持续切割设备。
金刚石俗称“金刚钻”。也就是我们常说的钻石的原身,它是一种由碳元素组成的矿物,是碳元素的同素异形体。金刚石是自然界中天然存在的最坚硬的物质。金刚石的用途非常广泛,例如:工艺品、工业中的切割工具;通常对金刚石的切割采用金刚石切割绳锯,其工作工程容易串动导致切割不稳定,切割面容易磨损,使用寿命不高。
本实用新型要解决的技术问题是:为了克服上述中存在的问题,提供了一种装夹型金刚石持续切割设备,其结构合理,持续切割,切割效率高,不易磨损。
本实用新型解决其技术问题所采用的技术方案是:一种装夹型金刚石持续切割设备,包括机架、设置在机架上的装夹装置、切割丝带、分别设置在机架两侧的主驱动滚轮及从动滚轮,所述的装夹装置包括设置在机架的安装臂、设置在安装臂外圈的压缩弹簧、设置在压缩弹簧底部的压力计及设置在安装臂顶部用于装夹金刚石工件的夹件;所述的夹件包括夹件台、设置在夹件台内部两侧的活动夹片及调节旋钮;所述的调节旋钮内侧设置有限位台;所述的调节旋钮是与夹件台侧面螺纹连接;所述的活动夹片是通过缓压弹簧与限位台连接;
所述的切割丝带包括橡胶基带、均匀设置在橡胶基带内侧的凸圆台及嵌套在凸圆台内部的金刚石切割片;
所述的主驱动滚轮径向外缘上设置有与切割丝带相互适配的嵌槽;所述嵌槽内设置有与凸圆台相互适配的若干凹圆台;所述的主驱动滚轮是安装在驱动轴上;所述的驱动轴是与由外部电机驱动;所述的切割丝带是通过凸圆台与凹圆台相互啮合,环绕在主驱动滚轮上,切割丝带中部是与夹件接触;
所述的夹件上部还设置有用于增加切割丝带的压力的滚动压轮。
作为优选的方案,所述的凸圆台是碳素工具钢材质制成。
作为优选的方案,所述的金刚石切割片与凸圆台接触面之间设置有硅胶弹性层。
本实用新型的有益效果是:一种装夹型金刚石持续切割设备,利用切割丝带与主驱动滚轮及从动滚轮之间配合对金刚石工件进行持续切割,调节滚动压轮增加切割接触点的压力,滚动压轮随切割丝带滚动,不会增加切割阻力,切割效率高;设置在橡胶基带内侧的凸圆台与嵌槽内的凹圆台相互啮合,传动过程中,金刚石切割片不会与驱动滚轮发生接触碰撞,提高金刚石切割片的使用寿命。
下面结合附图和实施例对本实用新型进一步说明。
图1是本实用新型所述的一种装夹型金刚石持续切割设备整体结构示意图;
图2是本实用新型所述的一种装夹型金刚石持续切割设备的切割丝带剖面结构示意图;
图3是本实用新型所述的一种装夹型金刚石持续切割设备的主驱动滚轮结构示意图;
图4是本实用新型所述的一种装夹型金刚石持续切割设备的主驱动滚轮结构示意图。
附图中标记分述如下:1、机架,2、装夹装置,21、安装臂,22、压缩弹簧,23、压力计,24、夹件,241、夹件台,242、活动夹片,243、调节旋钮,244、限位台,245、缓压弹簧,25、滚动压轮,3、切割丝带,31、橡胶基带,32、凸圆台,33、金刚石切割片,34、硅胶弹性层,4、主驱动滚轮,41、嵌槽,42、凹圆台,43、驱动轴,5、从动滚轮。
现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图,仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关的构成。

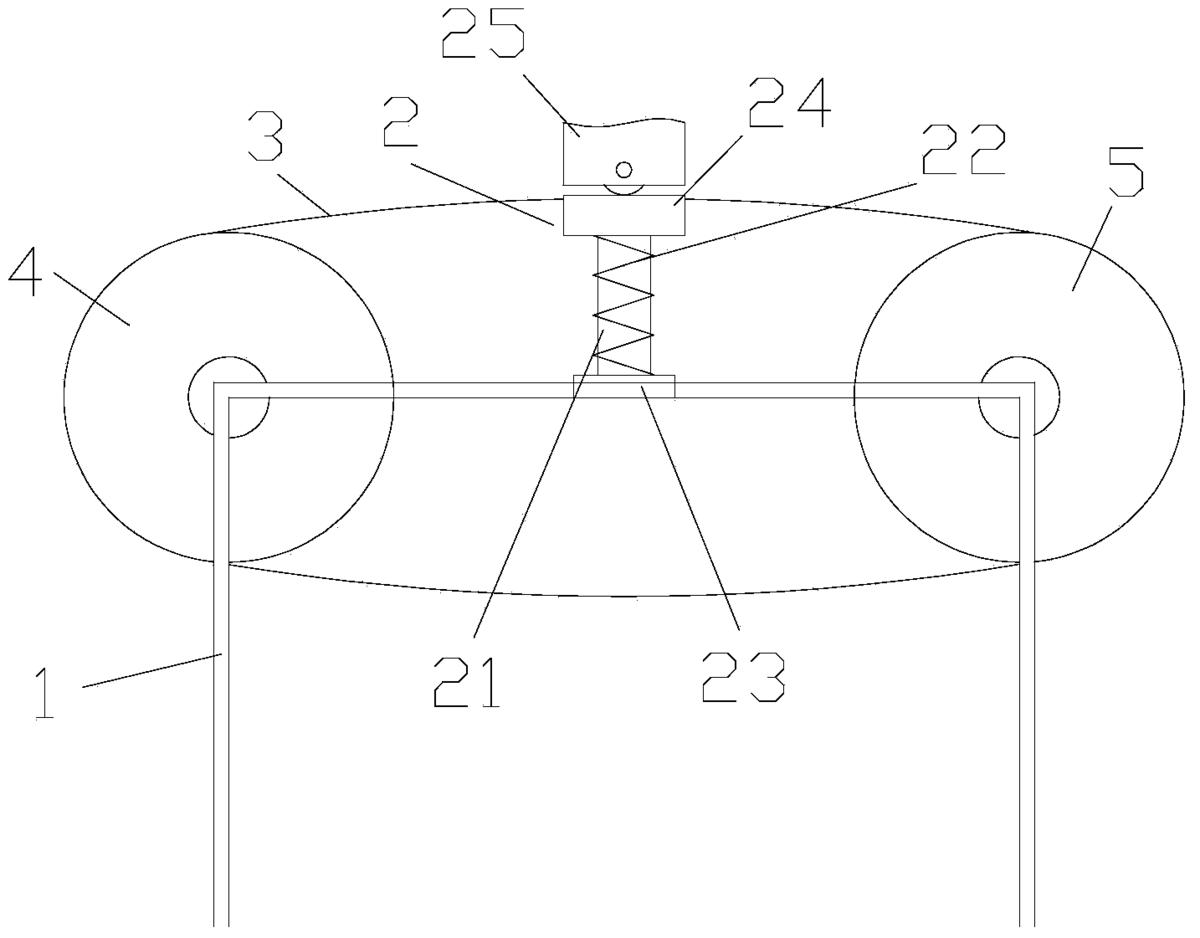

如图1所示的一种装夹型金刚石持续切割设备,包括机架1、设置在机架1上的装夹装置2、切割丝带3、分别设置在机架1两侧的主驱动滚轮4及从动滚轮5,所述的装夹装置2包括设置在机架1的安装臂21、设置在安装臂21外圈的压缩弹簧22、设置在压缩弹簧22底部的压力计23及设置在安装臂21顶部用于装夹金刚石工件的夹件24;所述的夹件24上部还设置有用于增加切割丝带3的压力的滚动压轮25。

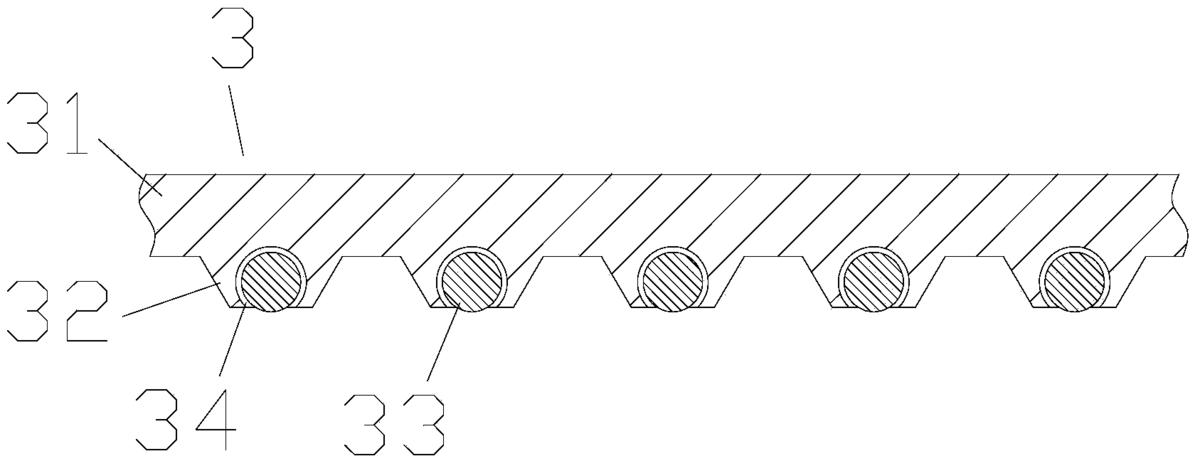

如图2所示的一种装夹型金刚石持续切割设备,所述的切割丝带3包括橡胶基带31、均匀设置在橡胶基带31内侧的凸圆台32及嵌套在凸圆台32内部的金刚石切割片33;所述的凸圆台32是碳素工具钢材质制成。所述的金刚石切割片33与凸圆台32接触面之间设置有硅胶弹性层34。

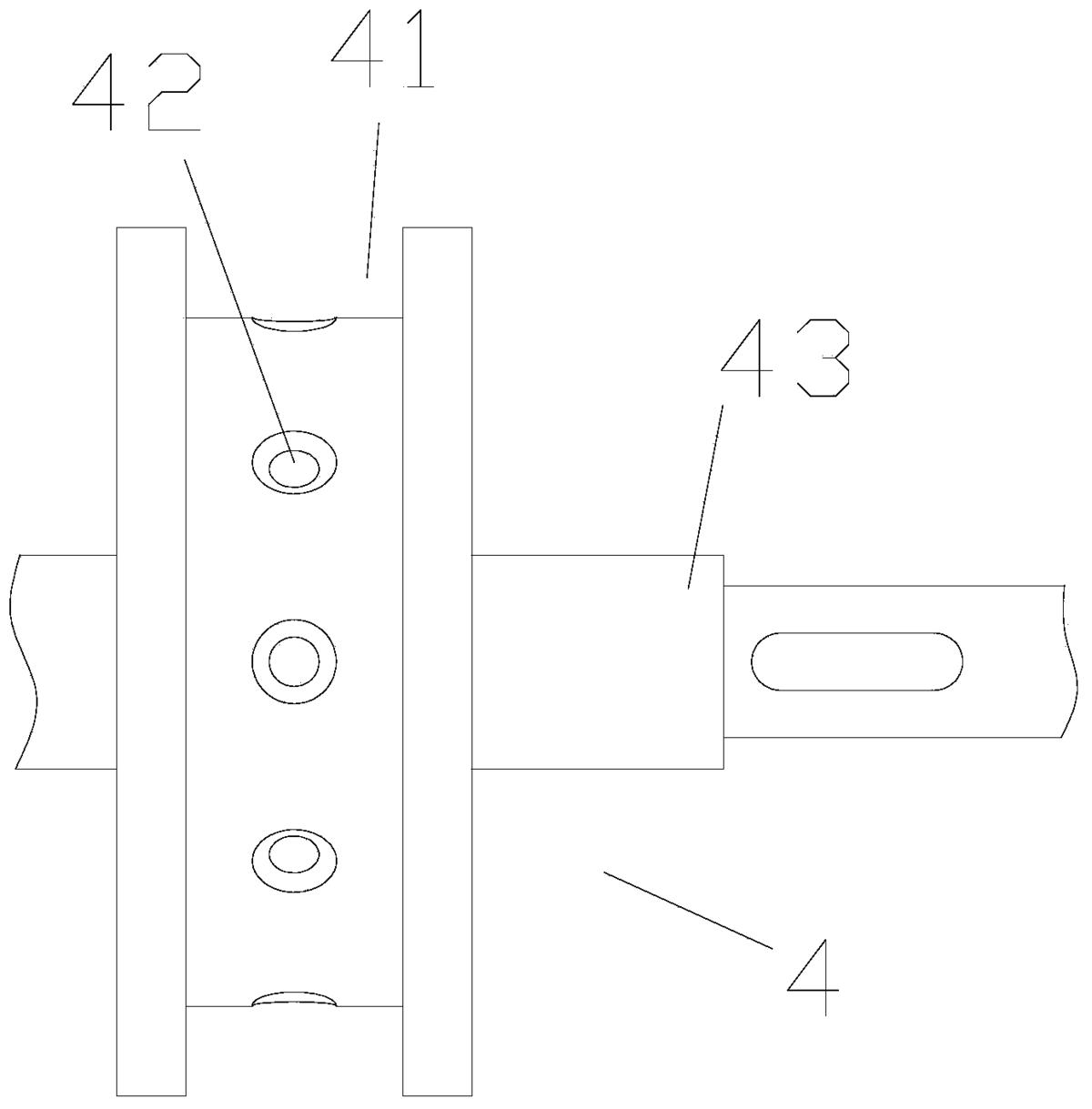

如图3所示的一种装夹型金刚石持续切割设备,所述的主驱动滚轮4径向外缘上设置有与切割丝带3相互适配的嵌槽41;所述嵌槽41内设置有与凸圆台32相互适配的若干凹圆台42;所述的主驱动滚轮4是安装在驱动轴43上;所述的驱动轴43是与由外部电机驱动;所述的切割丝带3是通过凸圆台32与凹圆台42相互啮合,环绕在主驱动滚轮4上,切割丝带3中部是与夹件24接触。

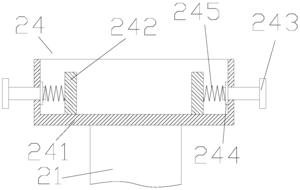

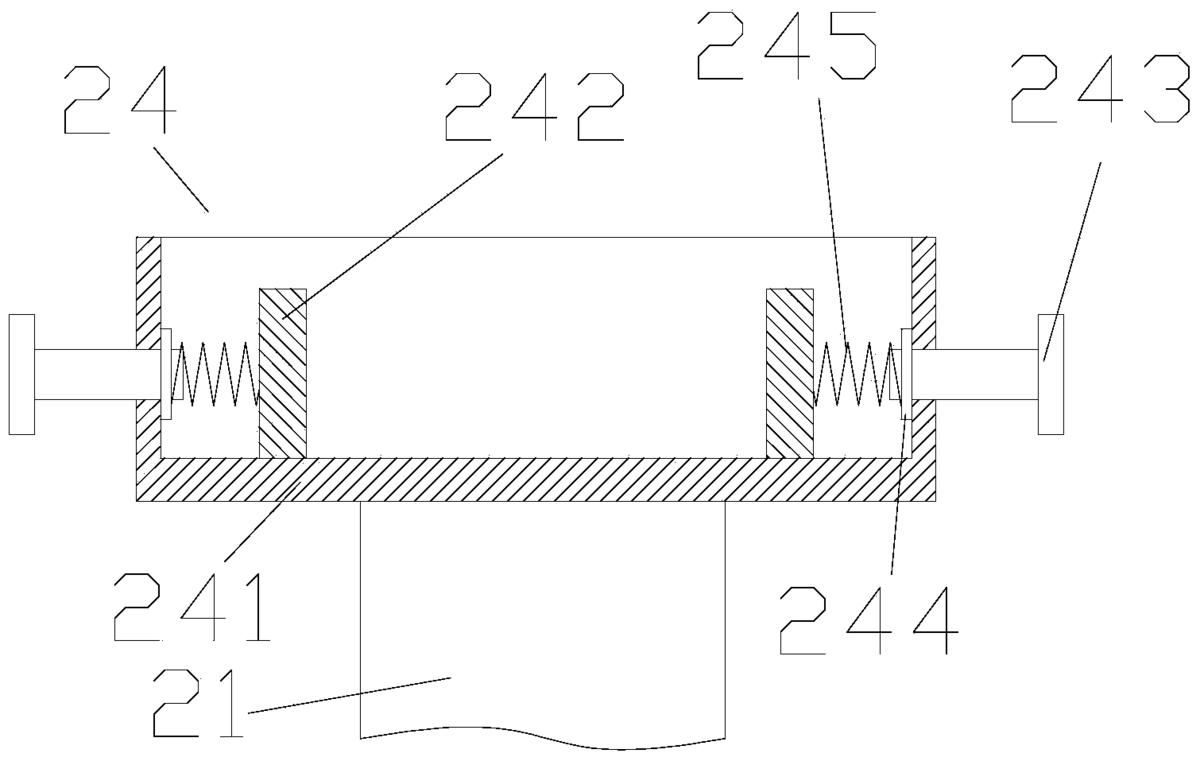

如图4所示的一种装夹型金刚石持续切割设备,所述的夹件24包括夹件台241、设置在夹件台241内部两侧的活动夹片242及调节旋钮243;所述的调节旋钮243内侧设置有限位台244;所述的调节旋钮243是与夹件台241侧面螺纹连接;所述的活动夹片242是通过缓压弹簧245与限位台244连接。
本实用新型所述的一种装夹型金刚石持续切割设备,利用切割丝带3与主驱动滚轮4及从动滚轮5之间配合对金刚石工件进行持续切割,调节滚动压轮25增加切割接触点的压力,滚动压轮25随切割丝带3滚动,不会增加切割阻力,通过夹件24夹紧后可以不中断持续切割,工作可靠,切割效率高;设置在橡胶基带31内侧的凸圆台32与嵌槽41内的凹圆台42相互啮合,传动过程中,金刚石切割片33不会与驱动滚轮发生接触碰撞,提高金刚石切割片33的使用寿命。
以上述依据本实用新型的理想实施例为启示,通过上述的说明内容,相关工作人员完全可以在不偏离本项实用新型技术思想的范围内,进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容,必须要根据权利要求范围来确定其技术性范围。
