本实用新型属于医疗器具技术领域，涉及一种气管插管、牙垫组合套件。

气管插管是临床上急救复苏、抢救心跳呼吸骤停病人、抢救呼吸肌麻醉、手术 麻醉和开放气道中最常用的一种重要医疗器械，利用它能及时吸出气管内分泌物或 异物，防止患者缺氧和二氧化碳滞留于气管，清除呼吸道分泌物，维持气管通畅， 减少气道阻力、异物进入呼吸道，保持呼吸道通畅，进行有效的人工或机械通气。 气管插管的使用方法是经口腔或鼻腔插入到病人气管内，使用中气管插管的安全固 定是插管成功的重要保证。传统的气管插管固定方法一般是先通过胶带将气管插管 和牙垫固定，然后再一起固定于口腔。长时间固定容易压迫口唇，而且气管插管固 定后仍有很大活动度，特别是当病人躁动或变换体位时，更容易发生导管移位、脱 管等现象而危及病人的生命安全。尤其为患者进行口腔护理时操作困难，不利于口 腔护理，增加患者口腔感染危险，有的甚至造成口腔溃烂，加重患者痛苦，而且固 定胶布需要两个人配合才能完成，应用胶布固定时还会出现牵拉过紧现象，易使病 人产生不适感，且从外观看起来显得不美观；同时胶布牵拉面颊部加重面部肌肉的 紧张不适，刺激皮肤引发炎症或表皮溃烂，导致继发感染发生，给病人造成额外痛 苦。

本实用新型的目的在于克服现有技术的不足，提供一种气管插管、牙垫组合套 件，以解决将气管插管方便地固定在牙垫上的问题。

本实用新型的技术方案如下：

一种气管插管、牙垫组合套件，它包括气管插管和牙垫；

所述气管插管包括管体，管体后端是氧气接口，管体前端是可插入病人气管内 的插入口，管体外壁上设有可指示气管插管插入深度的刻度线；在气管插管的管体 外壁上刻度线20-26cm处的位置设计成磨砂面，或设置可增大表面摩擦力的凸起或 凹陷的纹路；

所述牙垫包括一具有中空管的牙垫本体，设在牙垫本体中部前、后外壁上与中 空管轴向垂直的齿前挡板，还有设在牙垫前端后壁向前伸出的压舌板；牙垫本体左 右两侧的外壁做成内凹(向内凹陷一定弧度)的圆弧形；在牙垫本体的一侧设有由 弹性材料制作而成的，可弯折，且能将牙垫扣合固定在气管插管的管体外壁上的扣 合装置。

进一步地，所述扣合装置包括设在牙垫本体外壁上的凹槽，以及一端固定在牙 垫本体一侧的侧壁上的扣合侧边，扣合侧边的另一端上设有可插入牙垫本体外壁上 的凹槽内的凸块；扣合侧边的长度及凸块、凹槽位置的设计与气管插管外径配套， 使扣合侧边上的的凸块插入牙垫本体外壁上的凹槽内后，正好能将气管插管扣合固 定。

更进一步地，上述带扣合装置的牙垫中的扣合装置与牙垫本体、齿前挡板、压 舌板是用同一种材料制作而成的一体结构。

更进一步地，上述带扣合装置的牙垫是用软质塑料或硅胶做成的一体结构。这 样一来可使制作成本降到最低，二来可提高使用时的舒适度。

更进一步地，所述气管插管管体一侧设有粘附在管体外壁上的充气管，管体前 部设有套在管体外壁上的气囊，充气管的后端充气口上设充气阀，充气管的前端与 气囊连通。所述气管插管的前端靠近插入口处设有墨菲孔。

本实用新型的有益效果：

本实用新型在牙垫上设置了扣合装置，将气管插管上与牙垫的接触面设计成不 光滑表面，解决了将气管插管方便地固定在牙垫上的问题，保证了气管插管与牙垫 之间的稳固连接，使之不易发生由于病人躁动或变换体位而导致的气管插管移位、 脱管等现象。同时，本实用新型体积较小，稳定性较好，使用时在口腔处所留空间 较大，为在对患者进行口腔处理时提供了方便。此外，本实用新型的制作成本低， 使用时的舒适度较高。

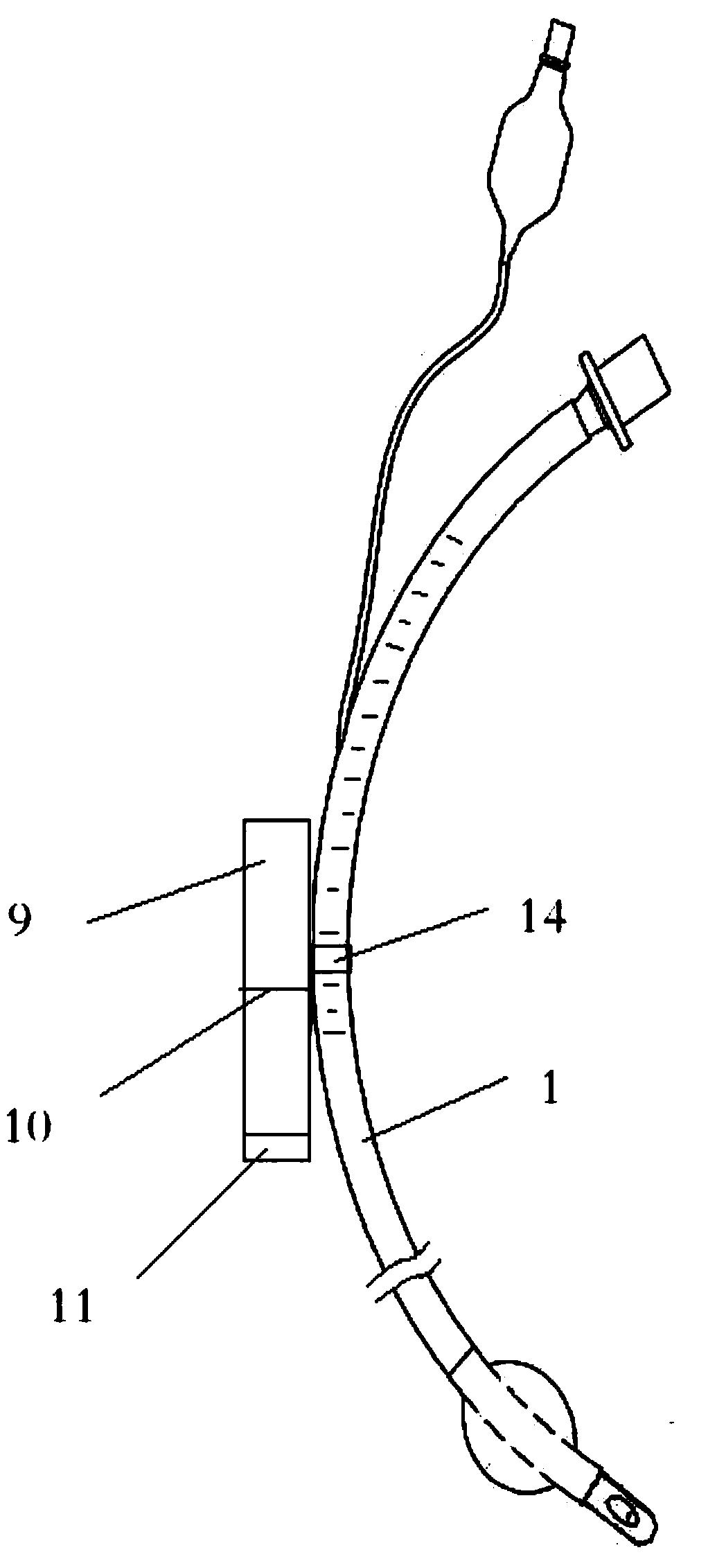

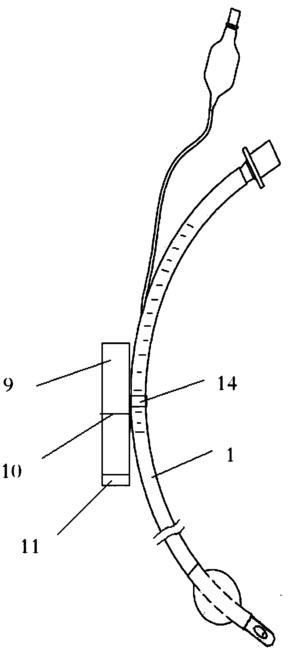

图1是本实用新型一种气管插管、牙垫组合套件的结构示意图；

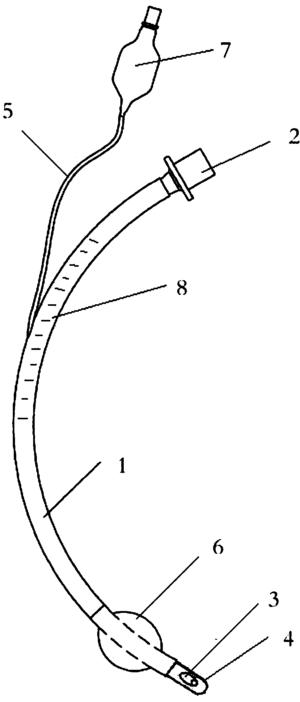

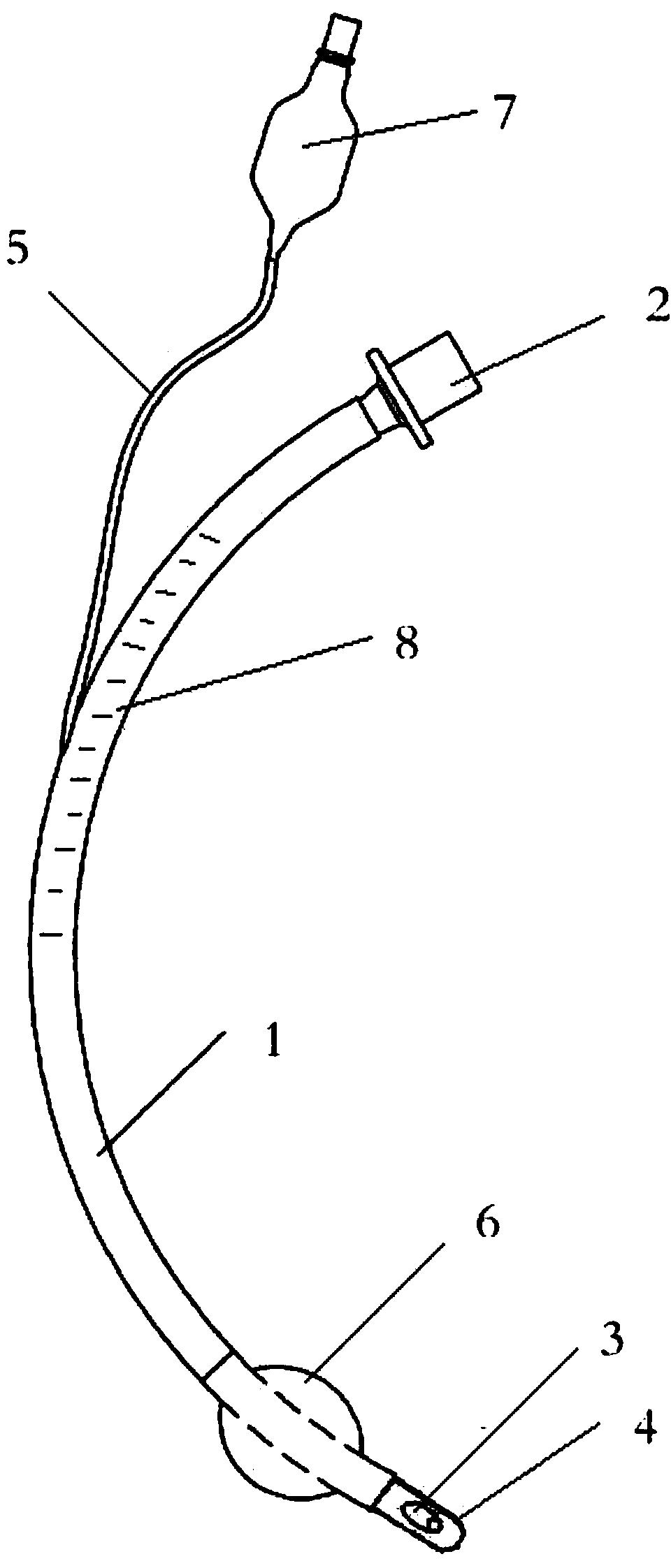

图2是本实用新型中的气管插管的结构示意图；

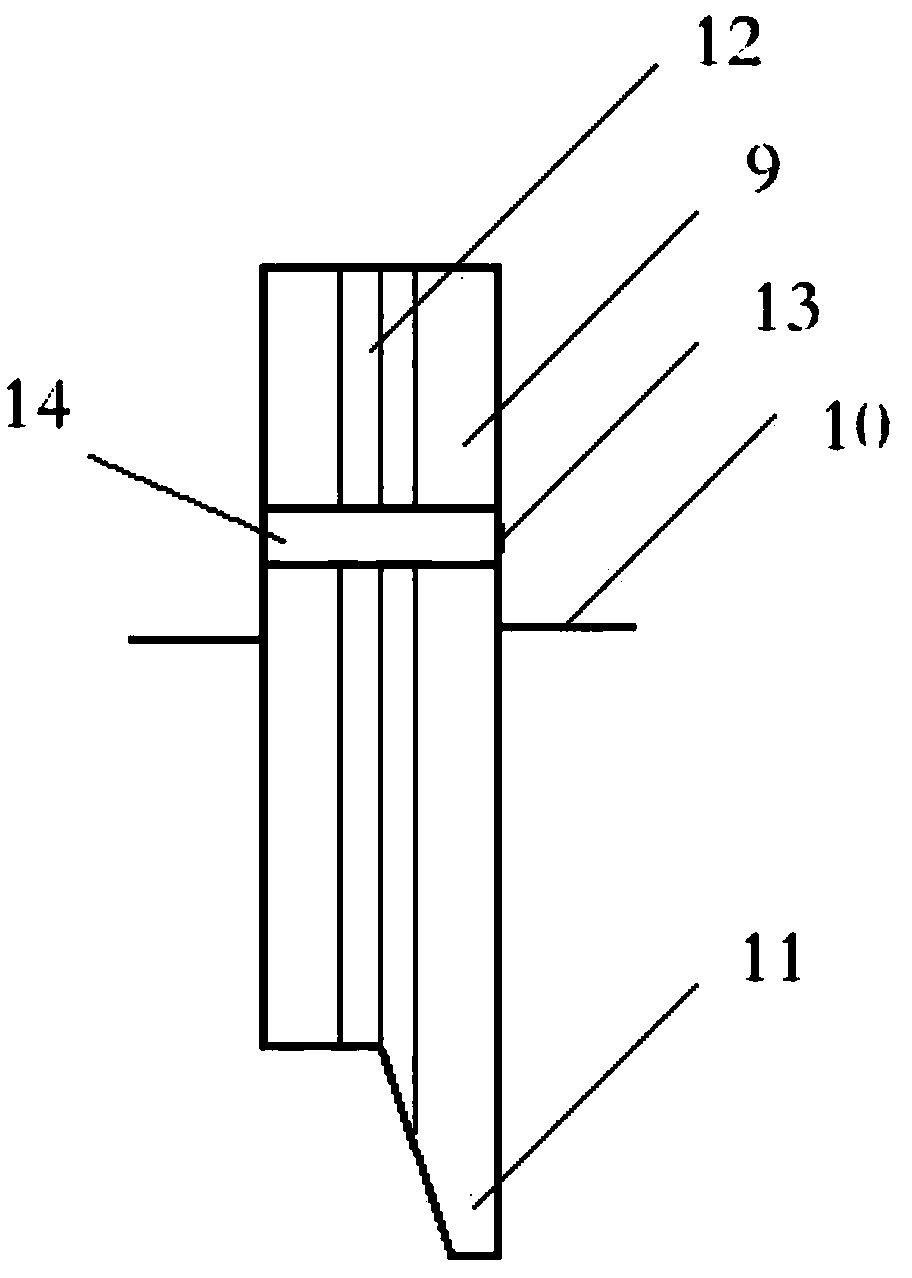

图3是本实用新型中的牙垫的侧视结构示意图；

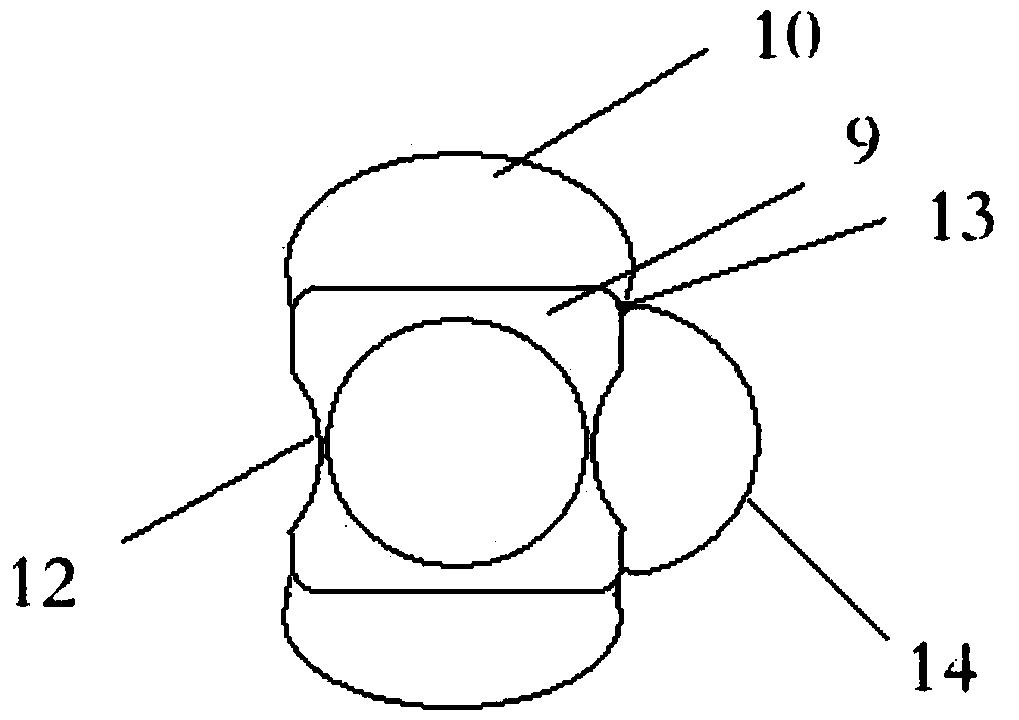

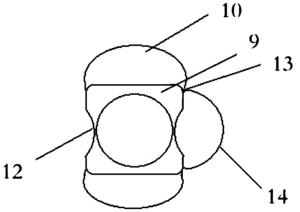

图4是本实用新型中的牙垫的俯视结构示意图。

图中：1、管体  2、氧气接口  3、墨菲孔  4、插入口 5、充气管  6、气囊  7、充气阀  8、刻度线 9、牙垫本体  10、齿前挡板  11、压舌板  12、内凹的圆弧形壁面 13、凹槽  14、扣合侧边

以下结合附图和实施例对本实用新型作进一步的说明。

如图1至图4所示，本实用新型一种气管插管、牙垫组合套件，它包括气管插 管和牙垫；

所述气管插管包括管体1，管体后端是氧气接口2，管体前端是设有墨菲孔3的 插入口4，管体外壁上设有可指示气管插管插入深度的刻度线8；管体一侧设有粘附 在管体外壁上的充气管5，管体前部设有套在管体外壁上的气囊6，充气管的后端充 气口上设充气阀7，充气管的前端与气囊连通；气管插管的管体外壁上刻度线 20-26cm处的位置设计成磨砂面；

所述牙垫包括一具有中空管的牙垫本体9，设在牙垫本体中部前、后外壁上与 中空管轴向垂直的齿前挡板10，还有设在牙垫前端后壁向前伸出的压舌板11；牙垫 本体左右两侧的外壁做成内凹的圆弧形壁面12，以利用气管插管的固定；在牙垫本 体的一侧设有由弹性材料制作而成的，可弯折，且能将牙垫扣合固定在气管插管的 管体外壁上的扣合装置；

所述扣合装置包括设在牙垫本体外壁上的凹槽13，以及一端固定在牙垫本体一 侧的侧壁上的扣合侧边14，扣合侧边的另一端上设有可插入牙垫本体外壁上的凹槽 内的凸块；扣合侧边的长度及凸块、凹槽位置的设计与气管插管外径配套，使扣合 侧边上的的凸块插入牙垫本体外壁上的凹槽内后，正好能将气管插管扣合固定。

本实用新型的使用方法如下：使用时，先用线或绳将牙垫固定在人的头部，然 后将气管插管靠放在牙垫本体侧壁的圆弧形壁面凹陷处，将扣合装置扣合住，这样 就能将气管插管固定在牙垫上，能够保证气管插管与牙垫不分开，保证在患者躁动 不安或变换体位时不会出现气管插管移位或脱管的现象。
