无权-未缴年费 中国
著录项
摘要
本实用新型公开了一种双用途水龙头接头,包括接头本体和锁管螺母,接头本体中设置有轴向贯通的通水孔,所述接头本体包括上部和径向尺寸小于上部的下部,所述上部具有内牙和与所述锁管螺母的内螺纹相适配的外牙,所述下部的外周壁上设置有用于卡住胶管的凸起,当锁管螺母与接头本体上部的外牙连接后,所述凸起位于该锁管螺母中;在下部的外周壁上位于该所述凸起下侧设置有用于与洗衣机进水管上的螺丝相配合的宽槽。本实用新型既方便与洗衣机进水管连接,又方便与胶管连接,容易的实现了双用途。
法律状态
法律状态公告日 | 20200710 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):F16L 47/04 专利号:ZL2014204064296 申请日:20140722 授权公告日:20150107 终止日期:20190722 |
法律状态公告日 | 20170405 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):F16L 47/04 登记生效日:20170316 变更事项:专利权人 变更前权利人:何祺晃 变更后权利人:开平市祺龙五金塑胶有限公司 变更事项:地址 变更前权利人:529000 广东省江门市开平嘉兴工业区35号 变更后权利人:529000 广东省江门市开平水口镇嘉兴工业区嘉兴南路35-37号第一幢 |
法律状态公告日 | 20150107 |
法律状态 | 授权 |
法律状态信息 | 授权 |
事务数据公告日 | 20170405 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):F16L 47/04 登记生效日:20170316 变更事项:专利权人 变更前权利人:何祺晃 变更后权利人:开平市祺龙五金塑胶有限公司 变更事项:地址 变更前权利人:529000 广东省江门市开平嘉兴工业区35号 变更后权利人:529000 广东省江门市开平水口镇嘉兴工业区嘉兴南路35-37号第一幢 |
权利要求
权利要求数量(6)
独立权利要求数量(1)
1.一种双用途水龙头接头,其特征在于:包括接头本体(1)和锁管螺母(2),接头本体(1)中设置有轴向贯通的通水孔(11),所述接头本体(1)包括上部(12)和径向尺寸小于上部(12)的下部(13),所述上部(12)具有内牙(14)和与所述锁管螺母(2)的内螺纹相适配的外牙(15),所述下部(13)的外周壁上设置有用于卡住胶管的凸起(16),当锁管螺母(2)与接头本体(1)上部(12)的外牙(15)连接后,所述凸起(16)位于该锁管螺母(2)中;在下部(13)的外周壁上位于该所述凸起(16)下侧设置有用于与洗衣机进水管上的螺丝相配合的宽槽(17)。
2.根据权利要求1所述的一种双用途水龙头接头,其特征在于:所述凸起(16)的根部与侧壁之间通过凸弧面(19)光滑过渡连接。
3.根据权利要求2所述的一种双用途水龙头接头,其特征在于:所述锁管螺母(2)的底端径向延伸出有内凸环(21)。
4.根据权利要求3所述的一种双用途水龙头接头,其特征在于:所述内凸环(21)的径向尺寸较所述凸起(16)的径向尺寸大2~5mm。
5.根据权利要求1~4中任一权利要求所述的一种双用途水龙头接头,其特征在于:所述接头本体(1)的上部(12)设置有与所述通水孔(11)同轴的内台阶(121)。
6.根据权利要求5所述的一种双用途水龙头接头,其特征在于:所述内台阶(121)上搁置有密封圈(3)。
说明书
一种双用途水龙头接头
技术领域
本实用新型涉及水龙头,具体来说是水龙头上的接头结构。
背景技术
随着洗衣机的不断普及,现时水龙头在使用过程中,通常都需要与洗衣机进水管连接,以方便洗衣机正常工作;同时,考虑到其他需要,水龙头有时还需要与胶管(水管)连接使用,以方便冲洗地板等。
而现时的水龙头虽然配有接洗衣机进水管的接嘴,但是无法与胶管方便的连接,胶管很容易脱落,从而给人们带来不便,传统技术中的水龙头结构不能很好的满足接洗衣机和接胶管两种需求,因此还有待进一步改进和优化。
实用新型内容
为了克服上述现有技术的不足,本实用新型提供一种双用途水龙头接头,其既方便与洗衣机进水管连接,又方便与胶管连接,容易的实现了双用途。
本实用新型解决其技术问题所采用的技术方案是:
一种双用途水龙头接头,包括接头本体和锁管螺母,接头本体中设置有轴向贯通的通水孔,所述接头本体包括上部和径向尺寸小于上部的下部,所述上部具有内牙和与所述锁管螺母的内螺纹相适配的外牙,所述下部的外周壁上设置有用于卡住胶管的凸起,当锁管螺母与接头本体上部的外牙连接后,所述凸起位于该锁管螺母中;在下部的外周壁上位于该所述凸起下侧设置有用于与洗衣机进水管上的螺丝相配合的宽槽。
作为上述技术方案的改进,所述凸起与上部的底端相距有间隔而形成小槽。
作为上述技术方案的进一步改进,所述凸起的根部与侧壁之间通过凸弧面光滑过渡连接。
进一步,所述锁管螺母的底端径向延伸出有内凸环。
进一步,所述内凸环的径向尺寸较所述凸起的径向尺寸大2~5mm。
进一步,所述接头本体的上部设置有与所述通水孔同轴的内台阶。
进一步,所述内台阶上搁置有密封圈。
本实用新型的有益效果是:采用上述结构的本实用新型,首先将接头本体螺纹连接在水龙头上,当需要与洗衣机连接时,洗衣机的进水管配备有一个通用连接头,连接头上有四根螺丝,将四根螺丝锁紧在所述接头本体的宽槽中即可实现连接;当需要与胶管连接时,只需将需要连接的胶管套置在接头本体的下部上,下部上的凸起也一并被套入到胶管中,然后将锁管螺母与所述接头本体外牙连接,锁管螺母在凸起位置将胶管锁紧,从而实现胶管与水龙头的连接;本实用新型很容易的实现了水龙头与洗衣机或胶管的连接,具有双用途,并且本实用新型结构简单合理紧凑,安装方便,实施简单,成本低,不占用空间。
附图说明

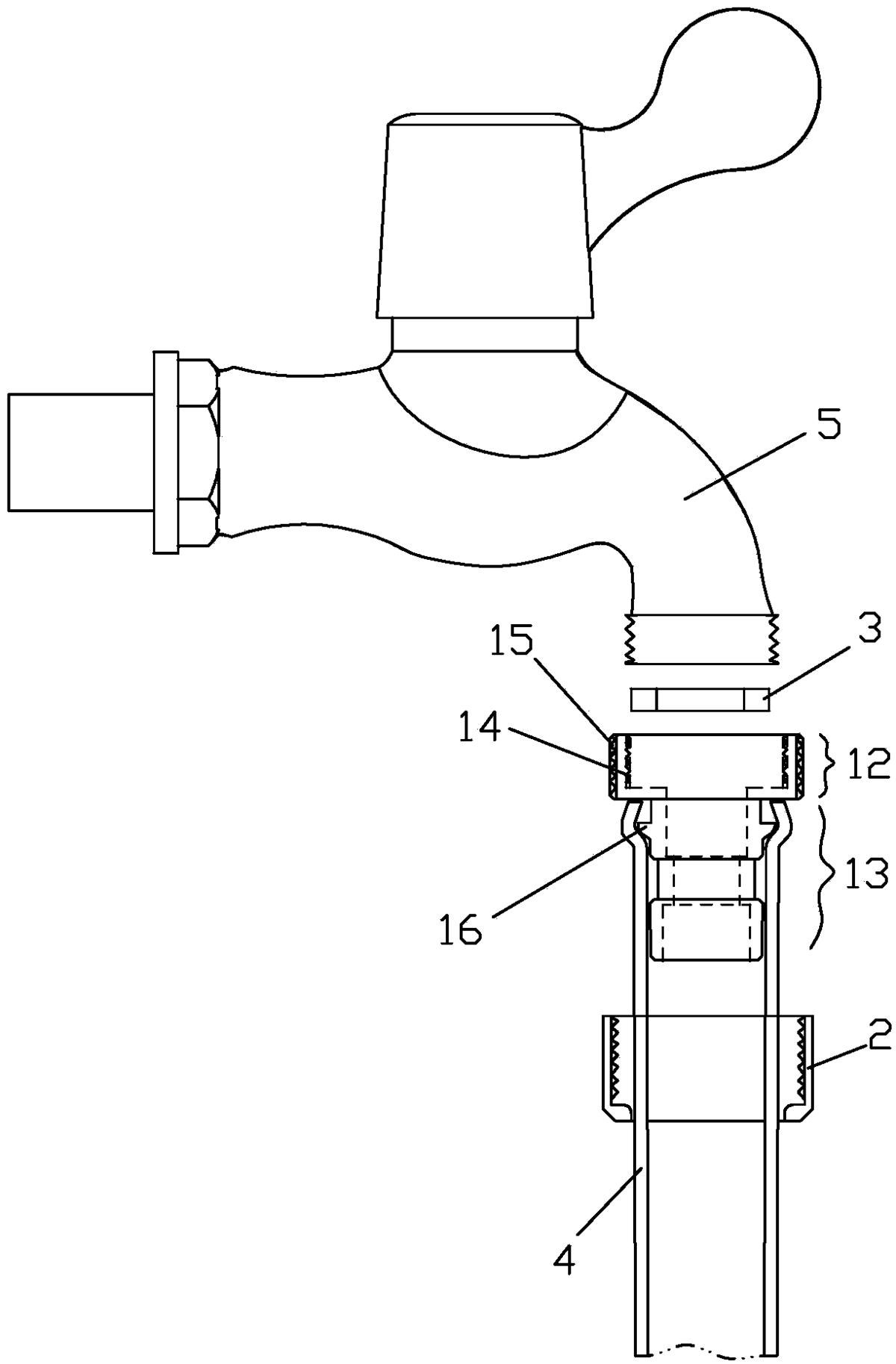

图1是本实用新型的结构分解示意图;

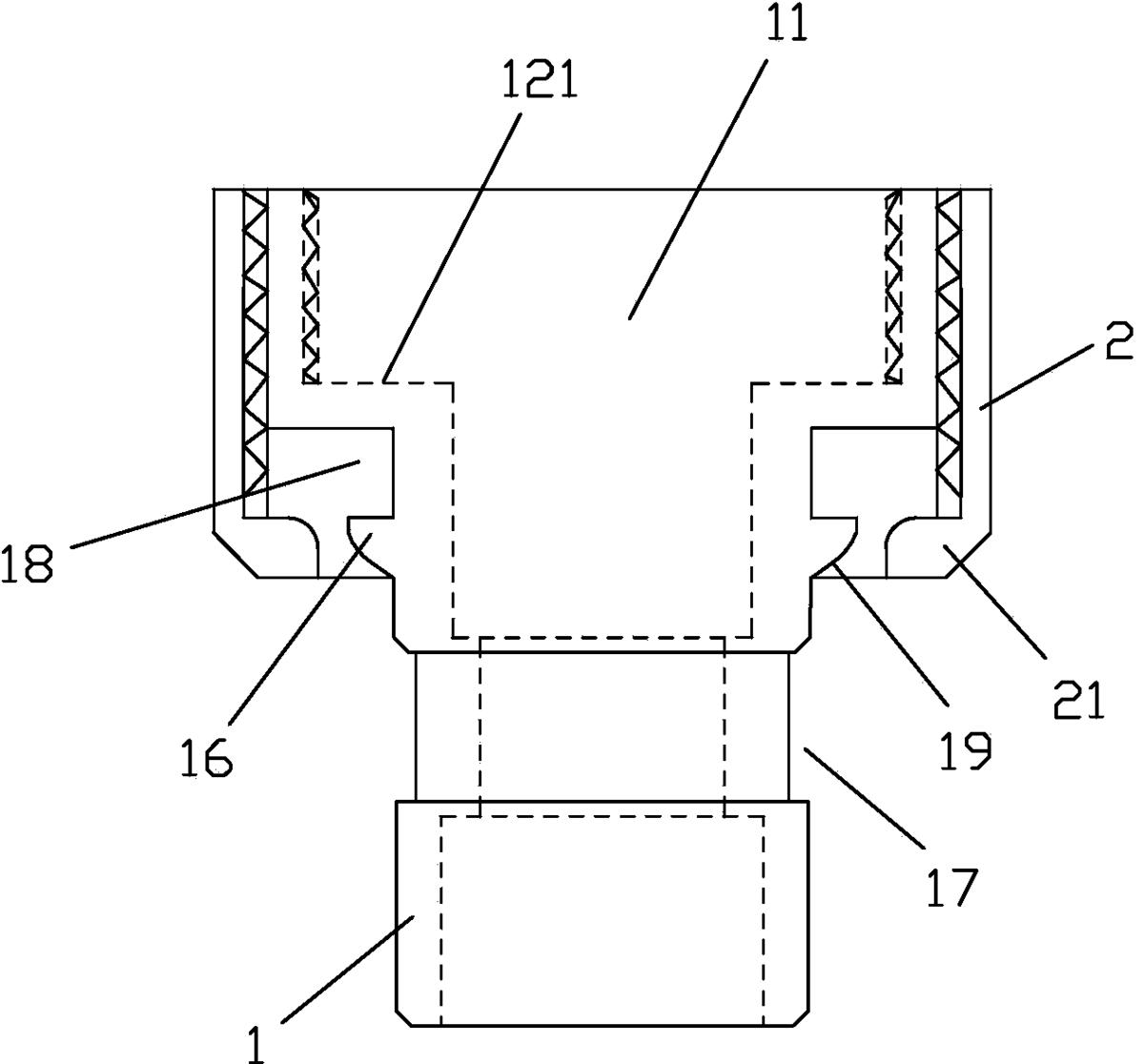

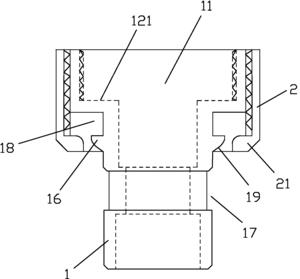

图2是本实用新型中接头本体与锁管螺母的装配示意图。
具体实施方式
下面结合附图和实施例对本实用新型作进一步详细的说明。
参见图1~图2,本实用新型的一种双用途水龙头接头,包括接头本体1和锁管螺母2,接头本体1中设置有轴向贯通的通水孔11,所述接头本体1包括上部12和径向尺寸小于上部12的下部13,所述上部12具有内牙14和与所述锁管螺母2的内螺纹相适配的外牙15,所述下部13的外周壁上设置有用于卡住胶管4的凸起16,当锁管螺母2与接头本体1上部12的外牙15连接后,所述凸起16位于该锁管螺母2中;在下部13的外周壁上位于该所述凸起16下侧设置有用于与洗衣机进水管上的螺丝相配合的宽槽17。
在本实施例中,优选所述凸起16与上部12的底端相距有间隔而形成小槽18。小槽18的设置使得胶管4套在凸起16上后,胶管4的端部可伸过凸起16而位于小槽18位置,使得胶管4不容易脱落。
在本实施例中,所述凸起16的根部与侧壁之间通过凸弧面19光滑过渡连接,凸弧面19的设置有利于套置胶管4,凸弧面19起到引导的作用。
在本实施例中,所述锁管螺母2的底端径向延伸出有内凸环21,内凸环21的设置使得锁管螺母2的内径可以做的比凸起16外径大,方便在套上胶管4后,凸起16位置的胶管4容易从锁管螺母2中穿过,从而方便安装,利用内凸环21来锁紧胶管4。
根据胶管4一般尺寸大小,优选所述内凸环21的径向尺寸较所述凸起16的径向尺寸大2~5mm。
在本实施例中,优选所述接头本体1的上部12设置有与所述通水孔11同轴的内台阶121,在将接头本体1连接在水龙头5上时,内台阶121可以与水龙头5的端部抵接而形成限位作用。同时还可在所述内台阶121上搁置有密封圈3,以便在接头本体1与水龙头5之间形成良好的密封,避免渗水漏水。
采用上述结构的本实用新型,首先将接头本体1螺纹连接在水龙头5上,当需要与洗衣机连接时,洗衣机的进水管配备有一个通用连接头,连接头上有四根螺丝,将四根螺丝锁紧在所述接头本体1的宽槽17中即可实现连接;当需要与胶管4连接时,只需将需要连接的胶管4套置在接头本体1的下部13上,下部13上的凸起16也一并被套入到胶管4中,然后将锁管螺母2与所述接头本体1外牙15连接,锁管螺母2在凸起16位置将胶管4锁紧,从而实现胶管4与水龙头5的连接;本实用新型很容易的实现了水龙头与洗衣机或胶管的连接,具有双用途,并且本实用新型结构简单合理紧凑,安装方便,实施简单,成本低,不占用空间。
以上所述,只是本实用新型的较佳实施方式而已,但本实用新型并不限于上述实施例,只要其以任何相同或相似手段达到本实用新型的技术效果,都应落入本实用新型的保护范围之内。
