【中国实用新型】加强型气管导管管芯固定装置
无权-期满终止 中国
- 申请号：
- CN201420812459.7
- 专利权人：
- 南京大学医学院附属鼓楼医院
- 授权公告日/公开日：
- 2015.05.20
- 专利有效期：
- 2014.12.16-2024.12.16
- 技术分类：
- A61:医学或兽医学；卫生学
- 转化方式：
- 转让
- 价值度指数：
-
- 60.0分
- 价格：
- 面议
发布人
南京大学医学院附属鼓楼医院
联系人
-
- 13700000002
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201420812459.7
- 申请日
- 20141216
- 公开/公告号
- CN204337460U
- 公开/公告日
- 20150520
- 申请/专利权人
- [南京大学医学院附属鼓楼医院]
- 发明/设计人
- [薄靳华, 蒋忠, 羊妍]
- 主分类号
- A61M16/04
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [孙鸥, 朱杰]
摘要
本实用新型涉及加强型气管导管管芯固定装置。本实用新型结构为固定体中心处设有贯通孔，外固定体连接内固定体，贯通孔从外固定体一直到内固定体，内固定体外侧面上设置楔形凸起。本实用新型克服了导丝不能很好地固定加强型气管导管，在反复调整与插管尝试中会导致声门水肿或者气道损伤，增加了插管的次数和失败率等缺陷。本实用新型使之可手持气管导管的尾端，很好地调整前端的方向，从而减少反复调整和多次插管尝试导致的声带损伤和气道损伤，保证了插管的成功率，且结构简单、制作方便、价格低廉，便于临床医师在临床工作中的应用。
法律状态
| 法律状态公告日 | 20250103 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 专利权有效期届满 IPC(主分类):A61M 16/04 专利号:ZL2014208124597 申请日:20141216 授权公告日:20150520 终止日期: |
| 法律状态公告日 | 20150520 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
权利要求
权利要求数量（2）
独立权利要求数量（1）
1.加强型气管导管管芯固定装置，其特征在于固定体中心处设有贯通孔，固定 体连接内固定体，贯通孔从固定体一直到内固定体，内固定体外侧面上设置 楔形凸起。
2.根据权利要求1所述的加强型气管导管管芯固定装置，其特征在于内固定体 外侧面上至少设置二个楔形凸起，且呈对应状。
1.加强型气管导管管芯固定装置，其特征在于固定体中心处设有贯通孔，固定体连接内固定体，贯通孔从固定体一直到内固定体，内固定体外侧面上设置楔形凸起。
2.根据权利要求1所述的加强型气管导管管芯固定装置，其特征在于内固定体外侧面上至少设置二个楔形凸起，且呈对应状。
说明书
技术领域
本实用新型涉及医疗装置，特别涉及加强型气管导管管芯固定装置。
背景技术
在本实用新型发明之前，气管插管手术中对气管导管的管芯进行塑形后插管，因为普通气管导管是由PVC材料构成，本身缺乏可塑性，并不能很好的模拟人体的上气道的生理弯曲。因此，管芯在气管导管塑形中就起到了关键作用。然而，所有的加强型气管导管可塑性都差，进行插管时都需要管芯进行塑形。但是我们在临床工作中遇到一些困难插管时，一般的导丝不能很好的固定加强型气管导管，我们手持加强型气管导管尾端调整气管导管前端的方向时不能很好的达到我们的目的。在反复调整与插管尝试中会导致声门水肿或者气道损伤，增加了插管的次数和失败率。
发明内容
本实用新型的目的就在于克服上述缺陷，研制加强型气管导管管芯固定装置。
本实用新型的技术方案是：
加强型气管导管管芯固定装置，其主要技术特征在于固定体中心处设有贯通孔，外固定体连接内固定体，贯通孔从外固定体一直到内固定体，内固定体外侧面上设置楔形凸起。
所述内固定体外侧面上至少设置二个楔形凸起，且呈对应状。
本实用新型的优点和效果在于管芯从贯通孔里穿过，下端气管导管内固定体与气管导管的上端连接头连接，将管芯、加强型气管导管密切结合在一起，从而起到固定作用。当我们进行气管插管操作时，手持气管导管的尾端，可以很好的调整前端的方向，从而减少反复调整和多次插管尝试导致的声带损伤和气道损伤，保证了插管的成功率，给医生临床工作带来了很大的方便。此固定装置结构简单、制作方便、价格低廉，便于临床医师在临床工作中的应用。
附图说明

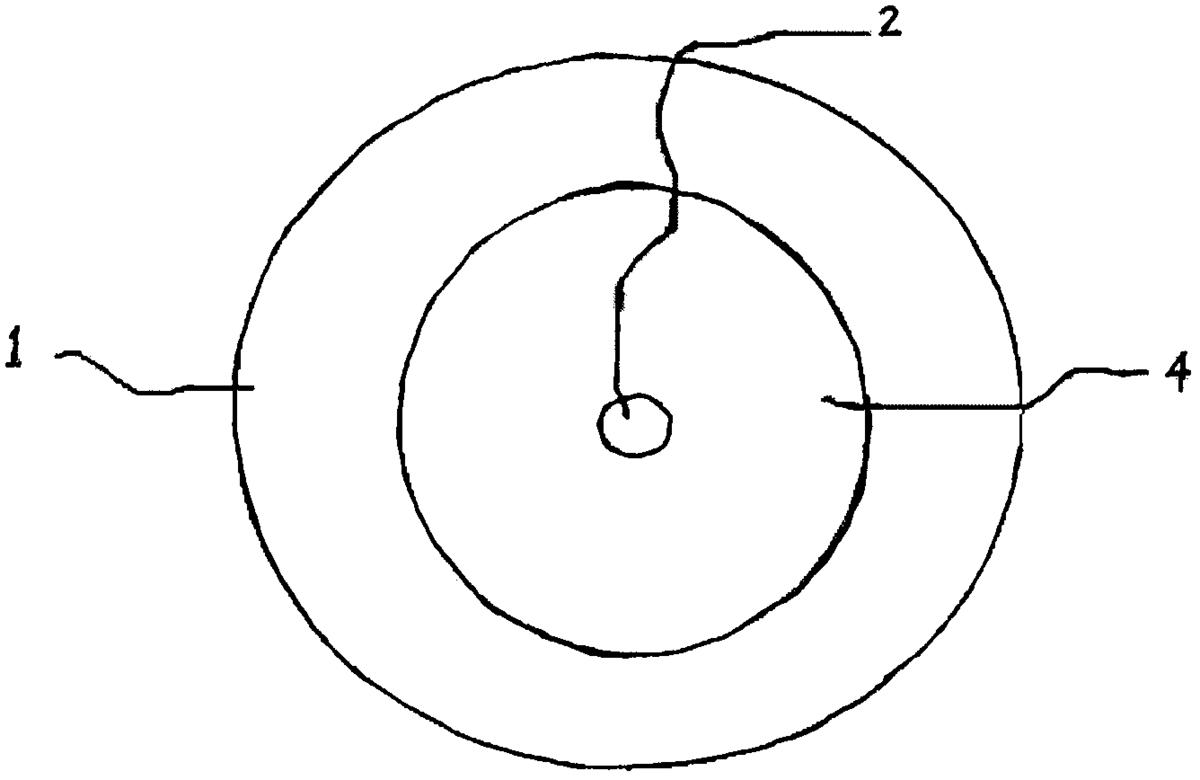

图1——本实用新型结构原理示意图。

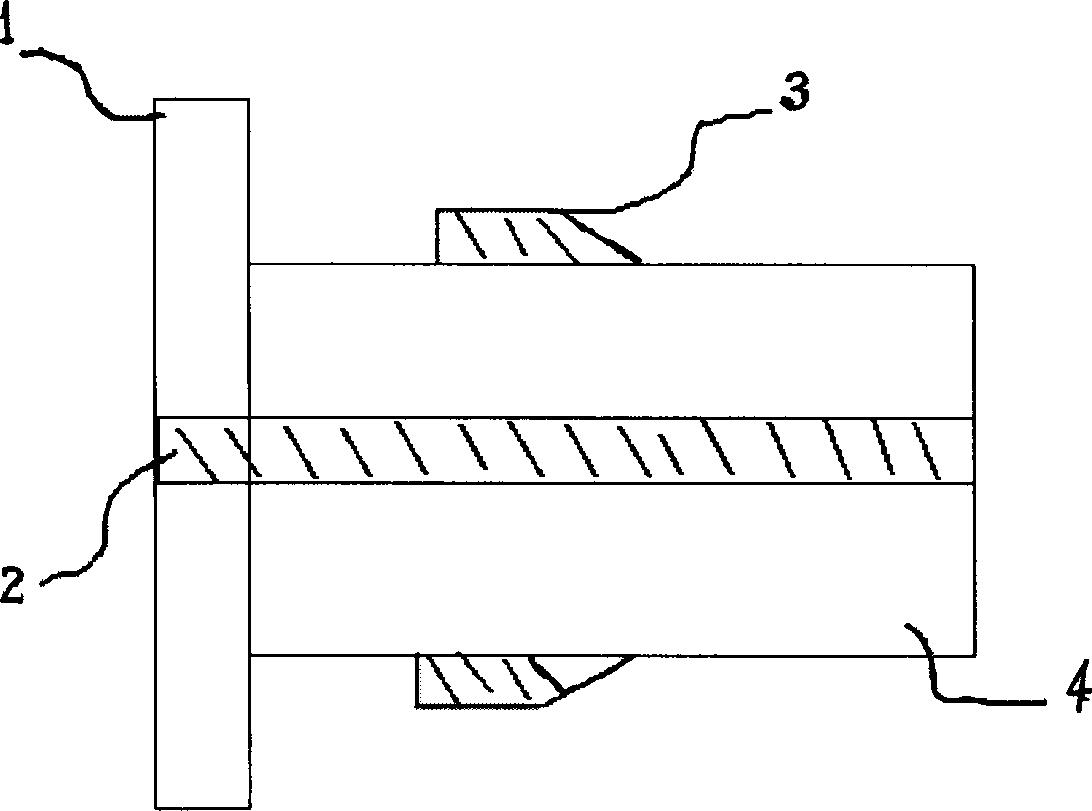

图2——图1侧视图。
图中各标号表示对应的部件名称如下：
固定体1、贯通孔2、楔形凸起3、内固定体4。
具体实施方式
如图1、2所示：
气管导管(外)固定体1中心处设有贯通孔2，固定体1连接内固定体4，该贯通孔2从固定体1一直贯通到内固定体4，内固定体4外侧面上设置有楔形凸起3，至少二个，呈180度对应设置状。
本实用新型应用过程说明：
管芯从固定体1中心处的贯通孔2后，向下穿过内固定体4，调整到合适的位置，将内固定体4压入气管导管上端的连接头(图中未画，省略)，使得楔形凸起3与连接头连接紧密，增加固定力，从而使得管芯、加强型气管导管管芯固定装置、加强型气管导管密切结合在一起。在实施气管插管时，手持气管导管的尾端能很好的调整气管导管前端的方向，从而最大程度的避免声带损伤和气道损伤，保证插管的成功率。
