本实用新型涉及医疗技术领域，尤其涉及一种具有报警功能的放射治疗系统。

肿瘤放射治疗是利用放射线如放射性同位素产生的α、β、γ射线和各类x射线治疗机或加速器产生的x射线、电子线、质子束及其它粒子束等治疗恶性肿瘤的一种方法，立体定向放射治疗是使用直线加速器，通过CT或MRI扫描定位，利用聚焦的原理，将各个照射野或照射弧的放射线集中到肿瘤区（靶区），而靶区周围正常组织受量很少。

为了防止在治疗照射过程中患者的体位移动，一般将患者的相应部位用热塑膜给予固定，比如头颈部肿瘤患者，在进行放射治疗时，他们的头颈部是需要用头颈热塑膜进行固定的。大多数肿瘤患者体质较弱，在治疗照射过程中，病人可出现全身反应，表现为虚弱、乏力、头晕、头痛、厌食，甚至有恶心、呕吐等现象，而此时患者的头颈部是被固定住而无法移动，呕吐物的溢出容易进入气管导致呛咳甚至有引起窒息的可能。对于医护人员来说，患者进行放射治疗时，需要关注显示器上的CT扫描图，进行照射野的设计和修饰，并进行剂量计算，优选剂量处方等多种操作，因此，对于患者的不良反应的状态可能无法及时掌握，不能第一时间发觉患者恶心、呕吐的意图，导致治疗中伴随着一定的安全隐患。

本实用新型要解决的技术问题是：为了解决现有技术中在患者进行放射治疗，产生不良反应时，因体位固定装置而无法及时告知医护人员的问题。本实用新型提供了一种具有报警功能的放射治疗系统将报警系统与现有的治疗系统和监控系统相结合来解决上述问题。

本实用新型解决其技术问题所采用的技术方案是：一种具有报警功能的放射治疗系统，包括直线加速器、治疗床、扫描装置、计算机和显示单元，所述计算机与扫描装置和显示单元相连，所述计算机内置显像驱动程度，用于在显示单元上显示所述扫描装置所扫描的图像，还包括报警系统，所述报警系统包括：

报警按钮，用于产生报警信号和解除报警信号，由患者掌控；

信号发送端，与报警按钮相连，发送报警信号；

信号接收端，与计算机相连，接收信号发送端输出的报警信号；

警报发生器，与计算机相连，用于发出能被医护人员感知的信号源来表达患者的请求。

作为优选，所述信号发送端为红外线发射端，所述信号接收端为红外线接收端，所述红外线接收端设置在治疗床上并通过通信线缆连接至所述计算机，所述通信线缆埋设于地下，所述红外线接收端与计算机之间设置有红外线适配电路。

另外一种控制方式为：所述信号发送端为报警按钮，所述信号接收端为计算机，所述报警按钮与计算机之间通过通信线缆连接，所述报警信号为开关量信号。

一般的，所述计算机内置有报警软件，所述计算机通过所述报警软件在收到报警信号时控制显示单元显示报警窗口。

作为优选，所述警报发生器包括蜂鸣器和报警灯，所述蜂鸣器和报警灯均与计算机连接，所述计算机通过所述报警软件在收到报警信号时控制蜂鸣器发出鸣叫和报警灯亮起。

具体的，所述计算机还连接有一个摄像头，用于实时监控患者的行为状态，所述计算机通过报警软件在收到报警信号控制摄像头对准患者的头部和颈部，控制摄像头调整焦距，并在显示单元显示放大影像。

本实用新型的有益效果是，这种具有报警功能的放射治疗系统设置了报警系统，当患者在接受放射治疗时，产生不良反应，身体感到不适，有想要呕吐的冲动时，能及时通过手中掌控的报警按钮发出报警信号，经过计算机对报警信号的处理，通过包括显示单元上弹出的报警窗口、蜂鸣器以及报警灯从视觉和听觉上第一时间令处于监控室的医护人员发觉，及时作出反应，处理患者的状况，保证医疗安全。

下面结合附图和实施例对本实用新型进一步说明。

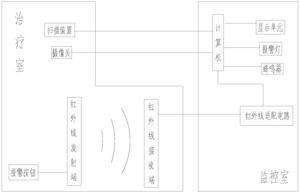

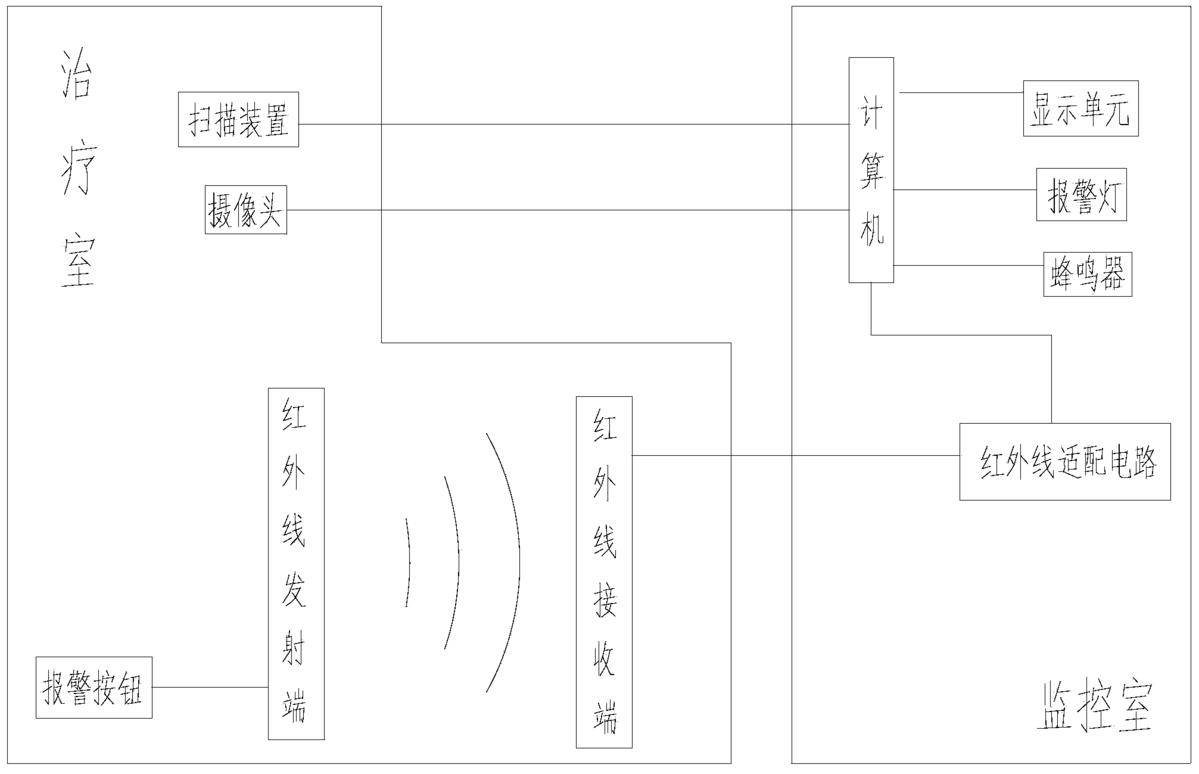

图1是本实用新型具有报警功能的放射治疗系统的实施例一的框架图。

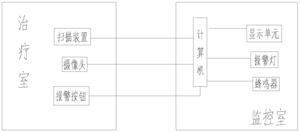

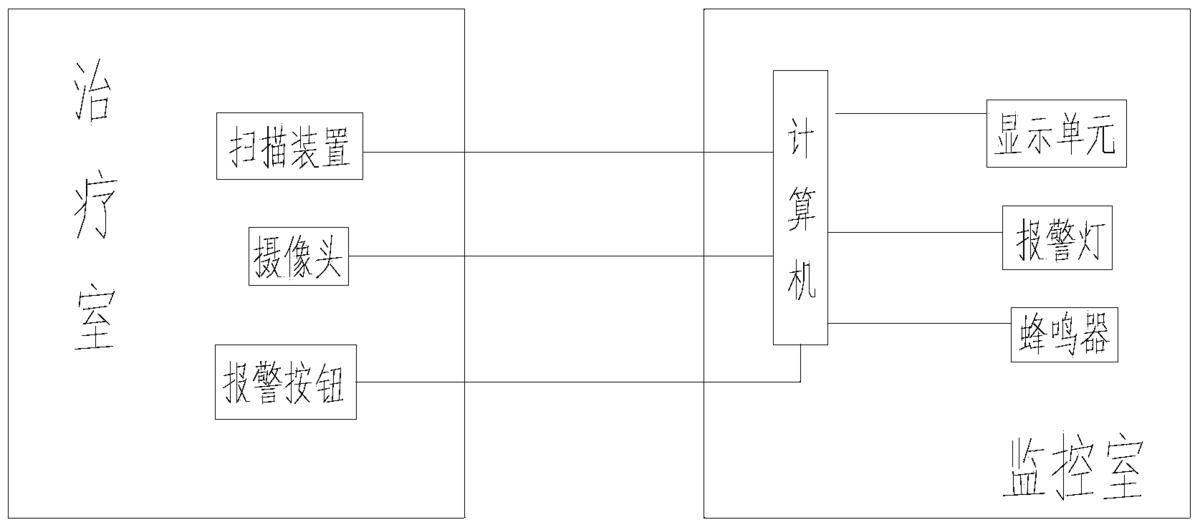

图2是本实用新型具有报警功能的放射治疗系统的实施例二的框架图。

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1所示，本实用新型提供了一种具有报警功能的放射治疗系统的实施例一，包括直线加速器、治疗床、扫描装置、计算机和显示单元，计算机与扫描装置和显示单元相连，计算机内置显像驱动程度，用于在显示单元上显示扫描装置所扫描的图像，还包括报警系统，报警系统包括：

报警按钮，用于产生报警信号和解除报警信号，由患者掌控；

红外线发射端，与报警按钮相连，发送报警信号；

信号发送端为红外线发射端，信号接收端为红外线接收端，红外线接收端设置在手术台上并通过通信线缆连接至计算机，通信线缆埋设于地下，红外线接收端与计算机之间设置有红外线适配电路；

计算机内置有报警软件，计算机通过报警软件在收到报警信号时控制显示单元显示报警窗口，还包括蜂鸣器和报警灯，蜂鸣器和报警灯均与计算机连接，计算机通过报警软件在收到报警信号时控制蜂鸣器发出鸣叫和报警灯亮起，计算机还连接有一个摄像头，用于实时监控患者的行为状态，计算机通过报警软件在收到报警信号控制摄像头对准患者的头部和颈部，控制摄像头调整焦距，并在显示单元显示放大影像。

如图2所示，提供了具有报警功能的放射治疗系统的实施例二，与实施例一的区别在于：传输报警信号的方式更加简洁方便：信号发送端为报警按钮，信号接收端为计算机，报警按钮与计算机之间通过通信线缆连接，报警按钮可以是一个可自动复位的开关，患者有需求时按下报警按钮，报警按钮产生一个触发信号给计算机，计算机得到指令启动报警程序。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
