【中国实用新型】一种无废水低压反渗透净水器

无权-未缴年费 中国

申请号:
CN202120370907.2
专利权人:
曹伟达
授权公告日/公开日:
2021.10.22
专利有效期:
2021.02.13-2031.02.13
技术分类:
C02:水、废水、污水或污泥的处理
转化方式:
许可
价值度指数:
41.0分
价格:
面议
1351 0

发布人

曹伟达

联系人曹伟达

17813299920
cwd49319@163.com
2411469951
17813299920
北京市朝阳区十里堡都会华庭悉尼阁8L
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN202120370907.2
申请日
20210213
公开/公告号
CN214457241U
公开/公告日
20211022
申请/专利权人
[曹伟达]
发明/设计人
[曹伟达, 曹赫]
主分类号
C02F9/02
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
北京(11)
颁证日
G06T1/00
代理人

摘要

本实用新型是一种无废水低压反渗透净水器,该净水器用自来水压强与大气压强的压差制纯水,用水位差或水泵或气泵放纯水和浓净水,解决了反渗透净水器无高压泵制水和无废水的关键技术问题。水囊式蓄水桶使用一个柔性水囊把内部分成纯水区域和浓净水区域两部分,浓净水区域上端装有可密封的空气进出口,纯水区域密封,实现了只要水囊式蓄水桶水不满就制水的合理设计。本实用新型反渗透净水器,具有无高压泵、无废水、结构简单、配件少、成本低、体积小和故障率低等多项难得的优点,是促进反渗透净水器普及到千家万户的理想方案,也是现有饮水机淘汰桶装水的更新换代产品。

法律状态

法律状态公告日 20240227
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):C02F 9/02
专利号:ZL2021203709072
申请日:20210213
授权公告日:20211022
终止日期:
法律状态公告日 20211022
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(9

独立权利要求数量(1

1.一种无废水低压反渗透净水器,其特征是,所述反渗透净水器包括自来水入口(1)、前置滤芯组(2)、低压反渗透膜(3)、水囊式蓄水桶(11)、纯水龙头(7)、废水比阀(9)和浓净水龙头(10);所述水囊式蓄水桶(11)使用一个柔性水囊(14)把内部空间分成两部分,柔性水囊(14)内为纯水区域(12),柔性水囊(14)外为浓净水区域(13);所述纯水区域(12)下端装有纯水进出口(15);所述浓净水区域(13)下端装有浓净水进出口(16),上端装有空气进出口(17);所述反渗透净水器的自来水入口(1)通过前置滤芯组(2)与低压反渗透膜(3)入口连接;所述低压反渗透膜(3)的反渗透纯水出口(4)与所述水囊式蓄水桶(11)纯水区域(12)的纯水进出口(15)连通,并与纯水龙头(7)连通;所述低压反渗透膜(3)的反渗透浓净水出口(5)通过废水比阀(9)与浓净水龙头(10)连通,并与所述水囊式蓄水桶(11)浓净水区域(13)的浓净水进出口(16)连通。

2.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器的水囊式蓄水桶(11)安装在比纯水龙头(7)和浓净水龙头(10)高的位置。

5.根据权利要求2或3或4所述的反渗透净水器,其特征是,所述水囊式蓄水桶(11)使用的柔性水囊(14)由不透水的食品级的塑料膜或橡胶膜制作。

6.根据权利要求5所述的反渗透净水器,其特征是,所述水囊式蓄水桶(11)的浓净水区域(13)上端的空气进出口(17)内挂着一个有挂杆的浮球(18),浮球(18)的等效密度小于水的密度,浮球(18)外径大于空气进出口(17)的直径;当浓净水区域(13)的水没将浮球(18)浮起时,挂杆将浮球(18)挂在空气进出口(17)内,空气进出口(17)空气流通;当浓净水区域(13)的水面上升到一定高度,浮球(18)被水浮起并密封空气进出口(17)时,空气进出口(17)空气不流通。

8.根据权利要求6或7所述的反渗透净水器,其特征是,所述反渗透净水器还包括净水龙头(8),低压反渗透膜(3)的反渗透浓净水出口(5)还与净水龙头(8)连通。

9.根据权利要求6或7所述的反渗透净水器,其特征是,所述反渗透净水器还包括后置滤芯(6),所述低压反渗透膜(3)的反渗透纯水出口(4)通过后置滤芯(6)与纯水龙头(7)连通。

7.根据权利要求5所述的反渗透净水器,其特征是,所述水囊式蓄水桶(11)的浓净水区域(13)上端空气进出口(17)装有水位控制器(19),自来水入口(1)通过水位控制器(19)的进水阀门(20)与前置滤芯组(2)连通,浓净水区域(13)通过空气进出口(17)与桶外空气流通;当浓净水区域(13)的浓净水水位高于水位控制器(19)的控制水位(21)时,关闭水位控制器(19)的进水阀门(20),当浓净水区域(13)的浓净水水位低于水位控制器(19)的控制水位(21)时,打开水位控制器(19)的进水阀门(20)。

3.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器的纯水龙头(7)前装有纯水水泵(22),打开纯水龙头(7)同时纯水水泵(22)通电开始抽水,关闭纯水龙头(7)同时纯水水泵(22)断电停止抽水;反渗透净水器的浓净水龙头(10)前装有浓净水水泵(23),打开浓净水龙头(10)同时浓净水水泵(23)通电开始抽水,关闭浓净水龙头(10)同时浓净水水泵(23)断电停止抽水。

4.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器的浓净水区域(13)的空气进出口(17)外串联一个气泵(24);当打开纯水龙头(7)和浓净水龙头(10)其中至少一个,同时气泵(24)通电开始向浓净水区域(13)充气;当纯水龙头(7)和浓净水龙头(10)全部关闭,同时气泵(24)断电停止充气;气泵(24)断电时空气能够流通。

1.一种无废水低压反渗透净水器,其特征是,所述反渗透净水器包括自来水入口(1)、前置滤芯组(2)、低压反渗透膜(3)、水囊式蓄水桶(11)、纯水龙头(7)、废水比阀(9)和浓净水龙头(10);所述水囊式蓄水桶(11)使用一个柔性水囊(14)把内部空间分成两部分,柔性水囊(14)内为纯水区域(12),柔性水囊(14)外为浓净水区域(13);所述纯水区域(12)下端装有纯水进出口(15);所述浓净水区域(13)下端装有浓净水进出口(16),上端装有空气进出口(17);所述反渗透净水器的自来水入口(1)通过前置滤芯组(2)与低压反渗透膜(3)入口连接;所述低压反渗透膜(3)的反渗透纯水出口(4)与所述水囊式蓄水桶(11)纯水区域(12)的纯水进出口(15)连通,并与纯水龙头(7)连通;所述低压反渗透膜(3)的反渗透浓净水出口(5)通过废水比阀(9)与浓净水龙头(10)连通,并与所述水囊式蓄水桶(11)浓净水区域(13)的浓净水进出口(16)连通。 2.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器的水囊式蓄水桶(11)安装在比纯水龙头(7)和浓净水龙头(10)高的位置。 3.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器的纯水龙头(7)前装有纯水水泵(22),打开纯水龙头(7)同时纯水水泵(22)通电开始抽水,关闭纯水龙头(7)同时纯水水泵(22)断电停止抽水;反渗透净水器的浓净水龙头(10)前装有浓净水水泵(23),打开浓净水龙头(10)同时浓净水水泵(23)通电开始抽水,关闭浓净水龙头(10)同时浓净水水泵(23)断电停止抽水。 4.根据权利要求1所述的反渗透净水器,其特征是,所述反渗透净水器的浓净水区域(13)的空气进出口(17)外串联一个气泵(24);当打开纯水龙头(7)和浓净水龙头(10)其中至少一个,同时气泵(24)通电开始向浓净水区域(13)充气;当纯水龙头(7)和浓净水龙头(10)全部关闭,同时气泵(24)断电停止充气;气泵(24)断电时空气能够流通。 5.根据权利要求2或3或4所述的反渗透净水器,其特征是,所述水囊式蓄水桶(11)使用的柔性水囊(14)由不透水的食品级的塑料膜或橡胶膜制作。 6.根据权利要求5所述的反渗透净水器,其特征是,所述水囊式蓄水桶(11)的浓净水区域(13)上端的空气进出口(17)内挂着一个有挂杆的浮球(18),浮球(18)的等效密度小于水的密度,浮球(18)外径大于空气进出口(17)的直径;当浓净水区域(13)的水没将浮球(18)浮起时,挂杆将浮球(18)挂在空气进出口(17)内,空气进出口(17)空气流通;当浓净水区域(13)的水面上升到一定高度,浮球(18)被水浮起并密封空气进出口(17)时,空气进出口(17)空气不流通。 7.根据权利要求5所述的反渗透净水器,其特征是,所述水囊式蓄水桶(11)的浓净水区域(13)上端空气进出口(17)装有水位控制器(19),自来水入口(1)通过水位控制器(19)的进水阀门(20)与前置滤芯组(2)连通,浓净水区域(13)通过空气进出口(17)与桶外空气流通;当浓净水区域(13)的浓净水水位高于水位控制器(19)的控制水位(21)时,关闭水位控制器(19)的进水阀门(20),当浓净水区域(13)的浓净水水位低于水位控制器(19)的控制水位(21)时,打开水位控制器(19)的进水阀门(20)。 8.根据权利要求6或7所述的反渗透净水器,其特征是,所述反渗透净水器还包括净水龙头(8),低压反渗透膜(3)的反渗透浓净水出口(5)还与净水龙头(8)连通。 9.根据权利要求6或7所述的反渗透净水器,其特征是,所述反渗透净水器还包括后置滤芯(6),所述低压反渗透膜(3)的反渗透纯水出口(4)通过后置滤芯(6)与纯水龙头(7)连通。

说明书

技术领域

本实用新型属于反渗透净水器技术领域,涉及反渗透净水器有无废水和是否使用高压泵制水的技术问题。

背景技术

随着人们生活水平的不断提高,越来越多的人们开始注意饮水卫生,市面上出现了各式各样的净水器和饮水机,当前反渗透净水器生产在我国发展异常迅速,在整个净水器中的比例越来越大。

现有反渗透净水器需要通电,高压泵产生高压制水,配件多、工艺复杂、价格昂贵、故障率高、维修不方便。反渗透净水器在制水过程中75%以上的浓净水没有被使用,当作废水排到废水沟里,造成水的浪费。

现有饮水机成本高,桶装水厂家繁多,质量没有保证,运输和使用过程中细菌污染的可能性较大,桶装水价钱贵,装卸和使用不方便。

百姓生活中为保证饮食安全,需要大量纯水,现实市场提供的纯水来源存在上述诸多问题,急需一种不用高压泵制水、无废水、低成本,安全性高的反渗透净水器,解决现有净水设备和饮水机中存在的缺陷,促进反渗透净水器普及到千家万户。

发明内容

本实用新型是一种无废水低压反渗透净水器,该净水器用自来水与大气压强的压差制纯水,用水位差或水泵或气泵24放纯水和浓净水,解决了不用高压泵制水和无废水的关键技术问题。水囊式蓄水桶11使用一个柔性水囊14把内部分成纯水区域12和浓净水区域13两部分,浓净水区域13上端装有可密封空气进出口17,纯水区域12密封,实现了只要水囊式蓄水桶11水不满就制水的合理设计。本实用新型反渗透净水器,具有不用高压泵制水、无废水、结构简单、成本低和体积小等多项难得的优点,是促进反渗透净水器普及到千家万户的理想方案,也是现有饮水机淘汰桶装水的更新换代产品。

为了实现本实用新型的目的,提出以下技术方案:

一种无废水低压反渗透净水器,所述反渗透净水器包括自来水入口1、前置滤芯组2、低压反渗透膜3、水囊式蓄水桶11、纯水龙头7、废水比阀9和浓净水龙头10,还有可选项后置滤芯6和净水龙头8。所述的水囊式蓄水桶11使用一个柔性水囊14把内部空间分成两部分,柔性水囊14内为纯水区域12,柔性水囊14外为浓净水区域13;所述纯水区域12下端装有纯水进出口15;所述浓净水区域13下端装有浓净水进出口16,上端装有空气进出口17。

所述反渗透净水器的自来水入口1通过前置滤芯组2与低压反渗透膜3入口连接;所述低压反渗透膜3的反渗透纯水出口4与纯水龙头7连通,并与所述水囊式蓄水桶11纯水区域12的纯水进出口15连通;所述低压反渗透膜3的反渗透浓净水出口5通过废水比阀9与浓净水龙头10连通,并与所述水囊式蓄水桶11浓净水区域13的浓净水进出口16连通。

所述水囊式蓄水桶11使用的柔性水囊14可以用食品级的塑料膜或橡胶膜制作,由于放水压强较小,要求柔性水囊14的制作材料能使纯水放尽。

本专利提供放纯水和浓净水动力有三种方案:

水位差放水:所述反渗透净水器的水囊式蓄水桶11安装在比纯水龙头7和浓净水龙头10高的位置,打开纯水龙头7或浓净水龙头10或同时打开纯水龙头7和浓净水龙头10,靠水位差压强放水,高度差越大纯水龙头7和浓净水龙头10放水流量越大。

水泵放水:所述反渗透净水器的纯水龙头7前装有纯水水泵22,打开纯水龙头7同时纯水水泵22通电开始抽水,关闭纯水龙头7同时纯水水泵22断电停止抽水;反渗透净水器的浓净水龙头10前装有浓净水水泵23,打开浓净水龙头10同时浓净水水泵23通电开始抽水,关闭浓净水龙头10同时浓净水水泵23断电停止抽水。水泵放水不要求水囊式蓄水桶11安装在比纯水龙头7和浓净水龙头10高的位置。

气泵放水:所述反渗透净水器的浓净水区域13的空气进出口17外串联一个气泵24;当打开纯水龙头7和浓净水龙头10其中至少一个,同时气泵24通电开始向浓净水区域13充气;当纯水龙头7和浓净水龙头10全部关闭,同时气泵24断电停止充气;气泵24断电时空气能够流通。气泵24放水不要求水囊式蓄水桶11安装在比纯水龙头7和浓净水龙头10高的位置。

本专利控制制水有两种方案:

空气进出口控制制水:所述水囊式蓄水桶11的浓净水区域13上端的空气进出口17内挂着一个有挂杆的浮球18,浮球18的等效密度小于水的密度,浮球18外径大于空气进出口17的直径,当浓净水区域13的水没将浮球18浮起时,挂杆将浮球18挂在空气进出口17内,空气进出口17空气流通,当浓净水区域13的水面上升到一定高度,浮球18被水浮起并密封空气进出口17时,空气进出口17空气不流通。

自来水入口控制制水:所述水囊式蓄水桶11的浓净水区域13上端空气进出口17装有水位控制器19,自来水入口1通过水位控制器19的进水阀门20与前置滤芯组2连通,浓净水区域13通过空气进出口17与桶外空气流通;当浓净水区域13的浓净水水位高于水位控制器19的控制水位21时,关闭水位控制器19的进水阀门20,当浓净水区域13的浓净水水位低于水位控制器19的控制水位21时,打开水位控制器19的进水阀门20。

所述反渗透净水器如果包括可选项后置滤芯6,所述低压反渗透膜3的反渗透纯水出口4通过后置滤芯6与纯水龙头7连通。

所述反渗透净水器如果包括可选项净水龙头8,低压反渗透膜3的反渗透浓净水出口5与净水龙头8连通。打开净水龙头8放净水,对低压反渗透膜3有冲洗功能,延长低压反渗透膜3的寿命。

附图说明

本专利放水三种方案,控制制水两种方案,可选项有后置滤芯6和净水龙头8,整机有24个附图,现提供有后置滤芯6和有净水龙头8的6个附图如下(其他图忽略):

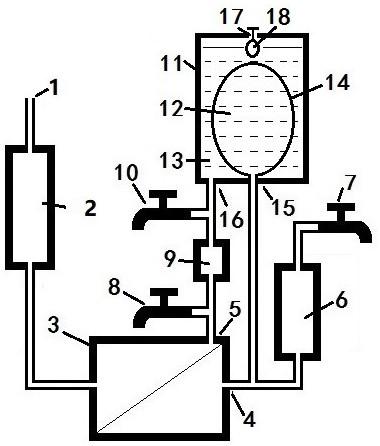

图1是水位差放水、空气进出口控制制水的无废水低压反渗透净水器示意图;

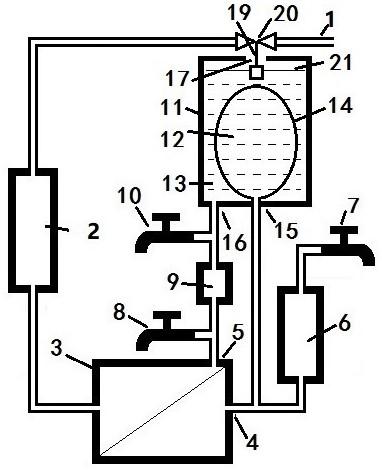

图2是水位差放水、自来水入口控制制水的无废水低压反渗透净水器示意图;

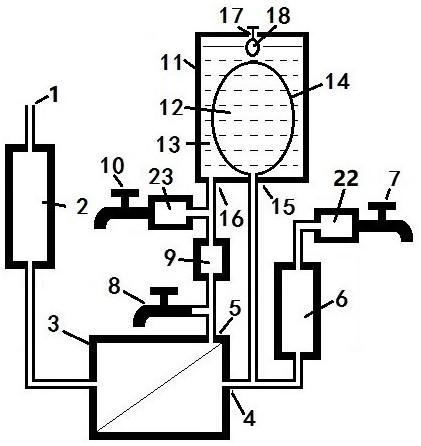

图3是水泵放水、空气进出口控制制水的无废水低压反渗透净水器示意图;

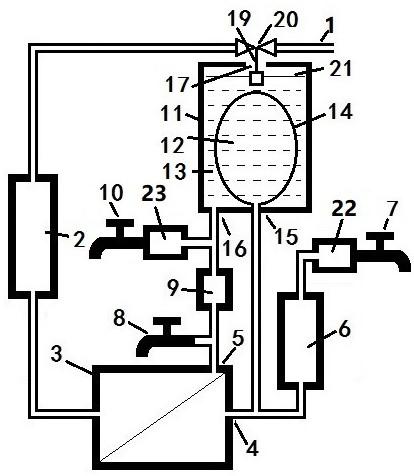

图4是水泵放水、自来水入口控制制水的无废水低压反渗透净水器示意图;

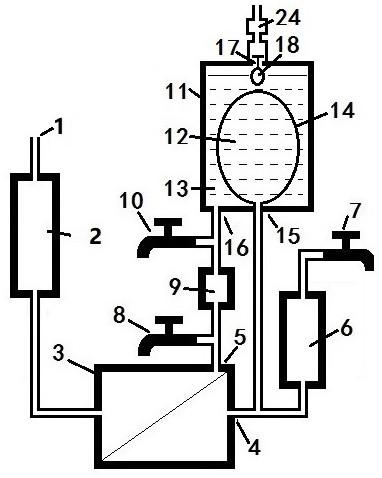

图5是气泵放水、空气进出口控制制水的无废水低压反渗透净水器示意图;

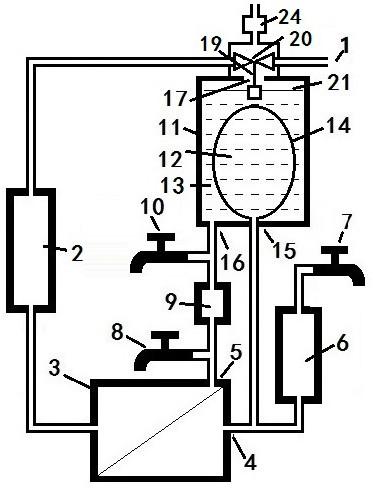

图6是气泵放水、自来水入口控制制水的无废水低压反渗透净水器示意图。

其中:

1自来水入口、2前置滤芯组、3低压反渗透膜、4反渗透纯水出口、5反渗透浓净水出口、6后置滤芯、7纯水龙头、8净水龙头、9废水比阀、10浓净水龙头、11水囊式蓄水桶、12纯水区域、13浓净水区域、14柔性水囊、15纯水进出口、16浓净水进出口、17空气进出口、18浮球、19水位控制器、20进水阀门、21控制水位、22纯水水泵、23浓净水水泵、24气泵。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白,以下结合附图和具体实施例,对本实用新型进一步详细说明。

参照图1-6,本实用新型的无废水低压反渗透净水器工作的全过程如下:

准备工作:测量用户家的自来水压强,自来水压强大于0.2MPa无废水低压反渗透净水器能正常工作,自来水压强小于0.2Mpa会降低制水流量和脱盐率。将水囊式蓄水桶11的柔性水囊14内部空气排干净,正确连接净水器水路和电路。

空气进出口控制制水,制水同时不放水:自来水入口1连接自来水,通水开始制水,纯水和浓净水按废水比阀9确定的比例恒定流量流入纯水区域12和浓净水区域13,浓净水区域13的水位不断提高,当浓净水区域13的水面上升到一定高度,浮球18被水浮起并密封空气进出口17,空气进出口17空气不流通,水囊式蓄水桶11内压强提高到自来水压强,停止制水。

自来水入口控制制水,制水同时不放水:自来水入口1连接自来水,通水开始制水,纯水和浓净水按废水比阀9确定的比例恒定流量流入纯水区域12和浓净水区域13,浓净水区域13的水位不断提高,当浓净水区域13的水面上升到水位控制器19的控制水位21时,水位控制器19的进水阀门20被关闭,停止制水。

水位差放纯水或浓净水:水囊式蓄水桶11安装在比纯水龙头7和浓净水龙头10高的位置,打开纯水龙头7或浓净水龙头10放水,浮球18下降,挂杆将浮球18挂在空气进出口17内,空气进出口17空气流通,空气进入浓净水区域13,纯水龙头7或浓净水龙头10在水位差的压强作用下放水,同时低压反渗透膜3输入和输出压差出现,开始制水。

水泵放纯水或浓净水:纯水龙头7前装有纯水水泵22,打开纯水龙头7同时纯水水泵22通电开始抽水,关闭纯水龙头7同时纯水水泵22断电停止抽水;反渗透净水器的浓净水龙头10前装有浓净水水泵23,打开浓净水龙头10同时浓净水水泵23通电开始抽水,关闭浓净水龙头10同时浓净水水泵23断电停止抽水。

气泵放纯水或浓净水:浓净水区域13的空气进出口17外串联一个气泵24;当打开纯水龙头7和浓净水龙头10其中至少一个,同时气泵24通电开始向浓净水区域13充气;当纯水龙头7和浓净水龙头10全部关闭,同时气泵24断电停止充气;气泵24断电时能够空气流通。

为了使净水器正常工作,不能不放浓净水只放纯水,只放纯水净水器最终将停止制水。

放净水:打开净水龙头8放净水,放净水具有对低压反渗透膜3冲洗的功能,延长了低压反渗透膜3的寿命,放净水同时会停止制水。

以上所述的具体实施例,对本实用新型的目的、技术方案和有益效果进行了进一步的详细说明,所应理解的是,以上所述仅为本实用新型的具体实施例而已,并不用于限制本实用新型,凡在本实用新型的精神和原则之内,所做的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
