本实用新型涉及植物精油提取技术领域，具体为一种化妆品植物精油提取装置。

植物精油是萃取植物特有的芳香物质，取自于草本植物的花、叶、根、树皮、果实、种子、树脂等以蒸馏、压榨方式提炼出来的，植物精油的提取方法包括蒸馏法、萃取法和油脂分离法等，蒸馏法是一种常用的提取方式；目前，植物精油多应用于化妆品行业；在现有技术中，在使用蒸馏法提取精油时，需要预先对植物进行细致的破碎，且在破碎植物的过程中，植物中的部分汁液也会流失，会损失部分精油，若是直接将蒸馏设备与植物的破碎相结合，能有效改变这一状况，鉴于此，我们提出一种化妆品植物精油提取装置。

本实用新型的目的在于提供一种化妆品植物精油提取装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种化妆品植物精油提取装置，包括底座，所述底座的上方设有蒸馏装置，所述蒸馏装置的两侧均设有冷却提取装置；所述蒸馏装置包括蒸馏釜，所述蒸馏釜的内顶面固定有破碎筒，所述蒸馏釜的内部中心处设有搅拌轴，所述搅拌轴上固定有多个搅拌叶，所述搅拌轴的一侧设有转轴，所述转轴上靠近顶端处固定有多个切刀，所述转轴穿过破碎筒，多个所述切刀位于破碎筒内，所述转轴和所述搅拌轴的底端均穿过蒸馏釜的的底面且同轴固定有皮带轮，两个所述皮带轮之间固定有皮带。

作为本实用新型优选的技术方案，所述蒸馏釜的顶面一侧处固定有添料口，所述添料口与破碎筒相连通，所述蒸馏釜的底面固定有支架，所述蒸馏釜的内壁靠近底端处固定有呈螺旋状的电热管，所述蒸馏釜的顶面固定有排气口，所述排气口上固定有两个相对称的连接管，所述排气口分别与连接管和蒸馏釜相连通，所述支架的底面固定有电机，所述电机的输出轴与其中一个皮带轮同轴固定。

作为本实用新型优选的技术方案，所述冷却提取装置包括呈中空式结构的冷却套，所述冷却套的外壁上分别设有进水口，所述冷却套的内部设有呈螺旋状分布的冷凝管，所述冷凝管的顶端连通有弯管，所述弯管的末端与连接管相连通，所述冷凝管的底端连通有排液管，所述排液管穿过冷却套并突出至外界。

作为本实用新型优选的技术方案，所述底座上设有多个呈阶梯状分布的台面，所述冷却套与相对应的台面固定连接；位于中间的所述台面的顶面上开设有固定孔，所述蒸馏釜的外壁上固定有限位环，所述蒸馏釜的底端穿过固定孔，且所述限位环抵紧台面的顶面。

作为本实用新型优选的技术方案，多个所述切刀呈线性等间距分布。

作为本实用新型优选的技术方案，位于两侧的所述台面上还固定有收集罐，所述收集罐位于排液管出口的正下方。

与现有技术相比，本实用新型的有益效果：该化妆品植物精油提取装置通过在蒸馏釜内设置的破碎筒、切刀和电机等，即在添料口投入植物，在多个切刀的转动下，即可对植物进行破碎，破碎后的植物碎屑和汁液可同步流入至蒸馏釜内进行蒸馏提取；该设计可以有效避免汁液的流失，可简化植物精油提取的步骤，便于植物精油的提取。

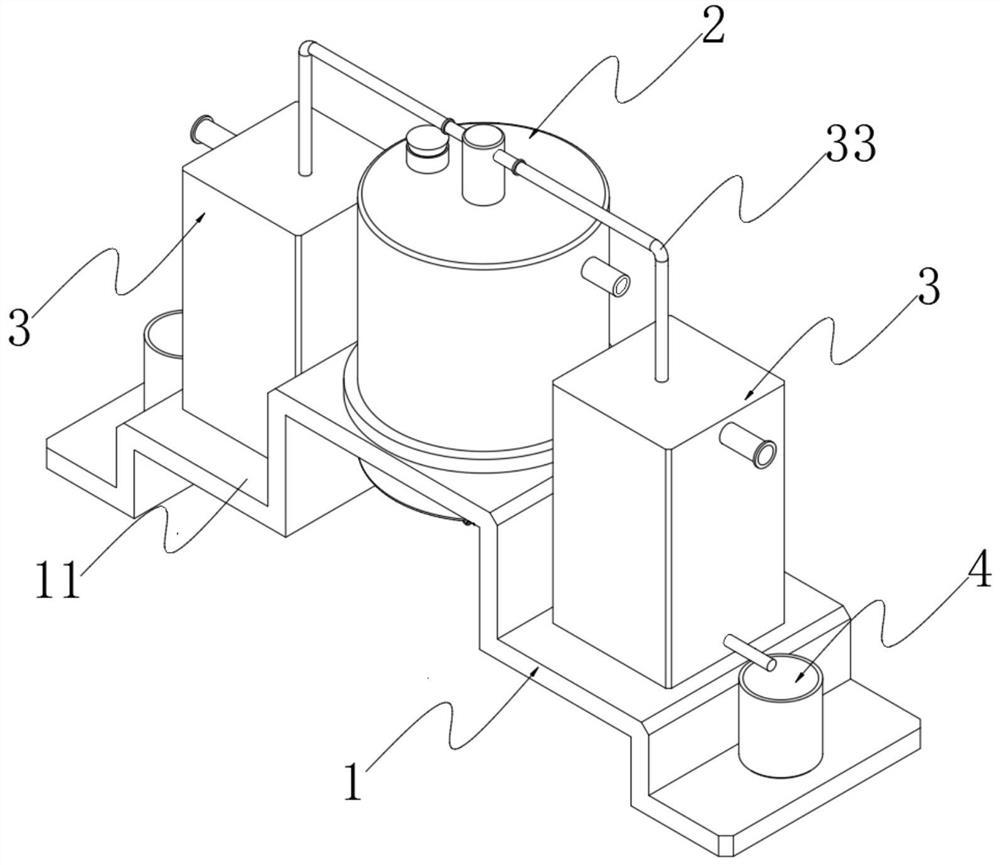

图1为本实用新型的整体结构示意图；

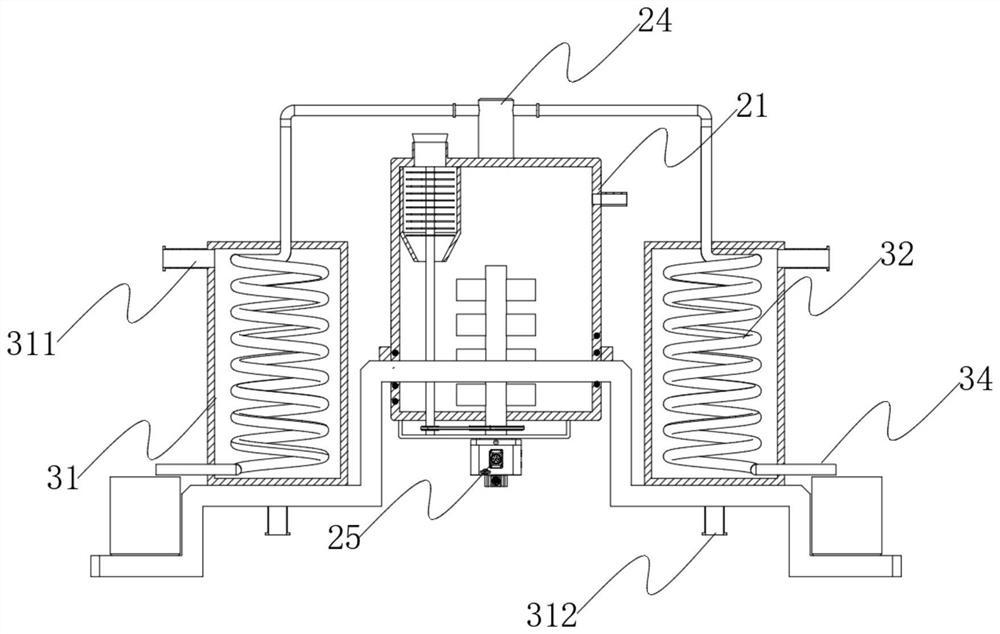

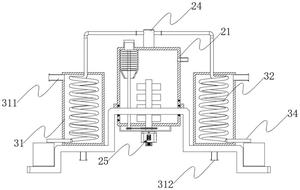

图2为本实用新型的整体结构剖视图；

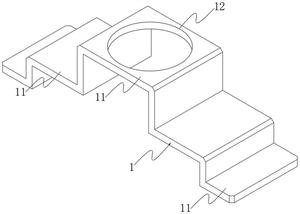

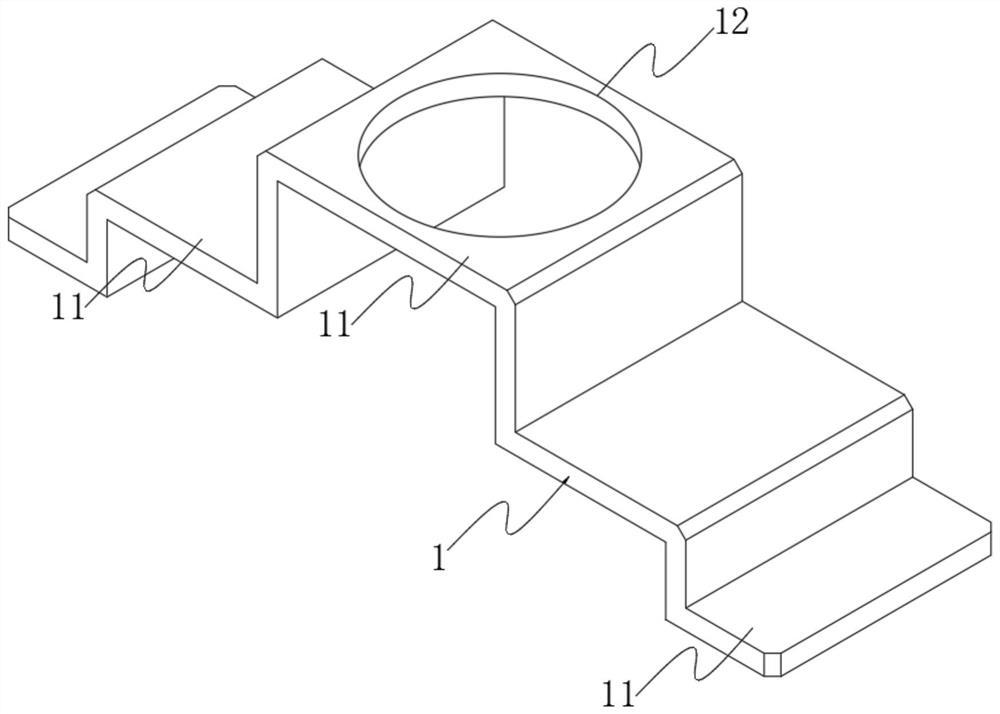

图3为本实用新型中底座的结构示意图；

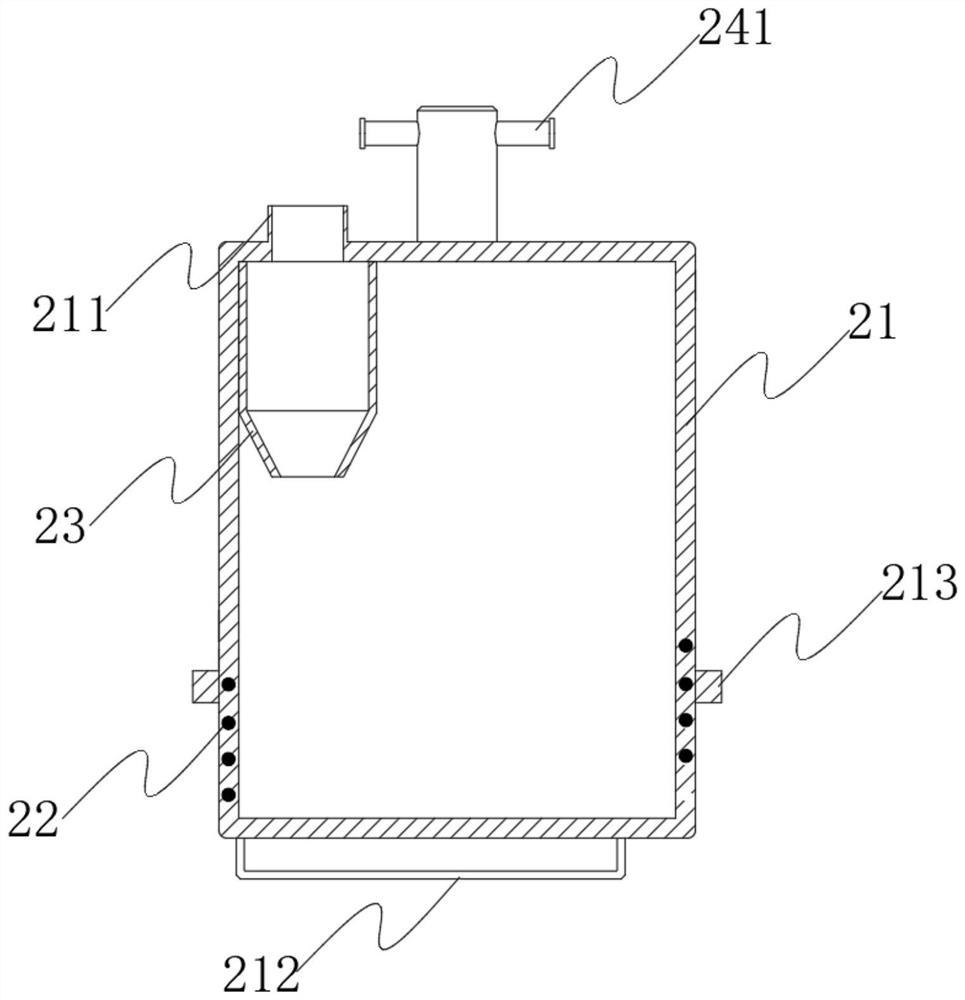

图4为本实用新型中蒸馏釜的结构剖视图；

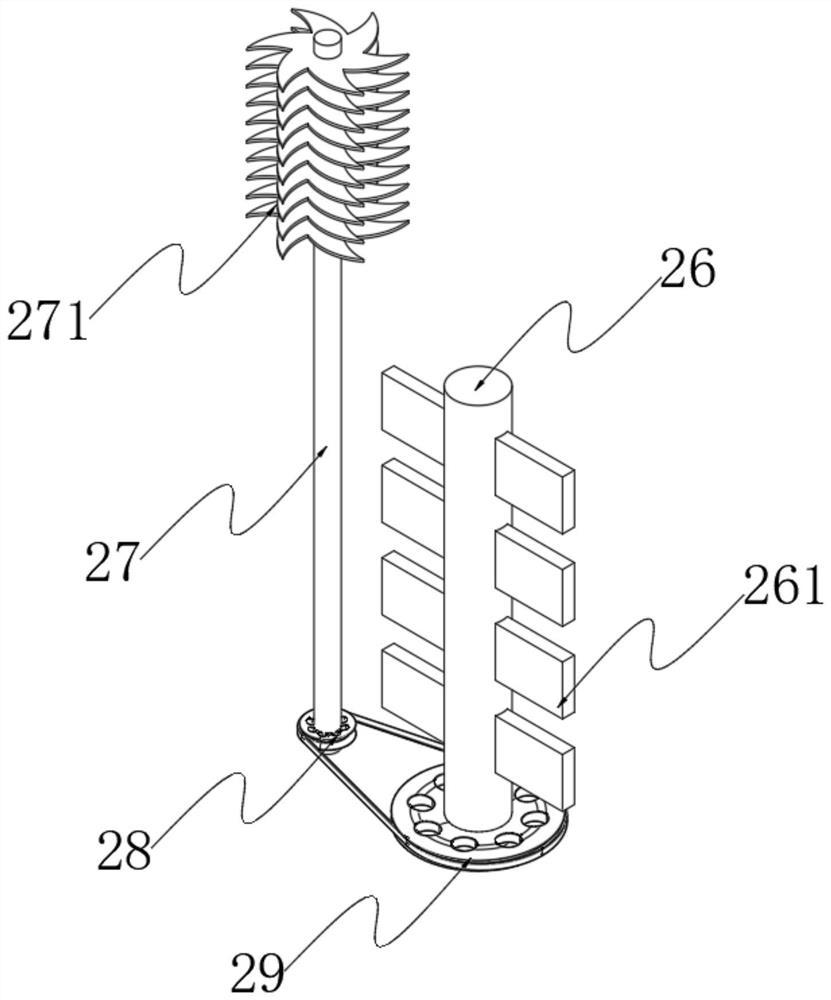

图5为本实用新型中的部分结构示意图。

图中各个标号意义为：

1、底座；11、台面；12、固定孔；

2、蒸馏装置；21、蒸馏釜；211、添料口；212、支架；213、限位环；22、电热管；23、破碎筒；24、排气口；241、连接管；25、电机；26、搅拌轴；261、搅拌叶；27、转轴；271、切刀；28、皮带轮；29、皮带；

3、冷却提取装置；31、冷却套；311、进水口；312、排水口；32、冷凝管；33、弯管；34、排液管；

4、收集罐。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

本实用新型提供一种技术方案：

请参阅图4-5，一种化妆品植物精油提取装置，包括底座1，底座1的上方设有蒸馏装置2，蒸馏装置2的两侧均设有冷却提取装置3；蒸馏装置2包括蒸馏釜21，蒸馏釜21的顶面一侧处固定有添料口211，添料口211与破碎筒23相连通，蒸馏釜21的底面固定有支架212，蒸馏釜21的内壁靠近底端处固定有呈螺旋状的电热管22，蒸馏釜21的顶面固定有排气口24，排气口24上固定有两个相对称的连接管241，排气口24分别与连接管241和蒸馏釜21相连通，支架212的底面固定有电机25，电机25的输出轴与其中一个皮带轮28同轴固定，蒸馏釜21的内顶面固定有破碎筒23，蒸馏釜21的内部中心处设有搅拌轴26，搅拌轴26上固定有多个搅拌叶261，搅拌轴26的一侧设有转轴27，转轴27上靠近顶端处固定有多个切刀271，转轴27穿过破碎筒23，多个切刀271位于破碎筒23内，转轴27和搅拌轴26的底端均穿过蒸馏釜21的的底面且同轴固定有皮带轮28，两个皮带轮28之间固定有皮带29。

在本实施例中，底座1上设有多个呈阶梯状分布的台面11，冷却套31与相对应的台面11固定连接；位于中间的台面11的顶面上开设有固定孔12，蒸馏釜21的外壁上固定有限位环213，蒸馏釜21的底端穿过固定孔12，且限位环213抵紧台面11的顶面，底座1给整个装置提供了稳定的支撑，固定孔12和限位环213的设置对蒸馏釜21起到支撑的作用。

在本实施例中，多个切刀271呈线性等间距分布，多个切刀271的设置可以对植物进行细致的破碎，便于提取精油。

请参阅图1-3，蒸馏装置2的两侧均设有冷却提取装置3。冷却提取装置3包括呈中空式结构的冷却套31，冷却套31的外壁上分别设有进水口311和排水口312，冷却套31的内部设有呈螺旋状分布的冷凝管32，冷凝管32的顶端连通有弯管33，弯管33的末端与连接管241相连通，冷凝管32的底端连通有排液管34，排液管34穿过冷却套31并突出至外界。

在本实施例中，位于两侧的台面11上还固定有收集罐4，收集罐4位于排液管34出口的正下方，该设计便于排液管34排出的液体流入至收集罐4内进行收集。

值得说明的是，本实施例中的电机25为现有的常规技术，在此不再赘述。

需要补充的是，本实施例中的蒸馏釜21的外壁还固定添水口，添水口与蒸馏釜21的内部相连通，通过添水口的设置，便于向蒸馏釜21内添加蒸馏水。

本实施例的化妆品植物精油提取装置在使用时，使用人员首先接通电机25的电源，电机25开始工作并带动其中一个皮带轮28和搅拌轴26同步转动，多个搅拌叶261同步转动，在皮带29的带动下，另外一个皮带轮28带动转轴27和多个切刀271同步转动，同时使用人员将蒸馏水投入至蒸馏釜21内，随后使用人员将植物经添料口211添加，植物进入至破碎筒23内并多个转动的切刀271破，破碎后的植物碎屑和汁液流入至蒸馏釜21内，在转动的搅拌叶261的作用下，碎屑和汁液与蒸馏水混合，然后使用人员接通电热管22的电源，电热管22开始工作并加热蒸馏水，蒸馏水沸腾并蒸发，蒸汽携带精油等挥发物经排气口24和连接管241进入至弯管33和冷凝管32内，此时冷水经进水口311进入至冷却套31内，冷凝管32内的蒸汽遇冷并液化，最后液化的液体经排液管34流入至至收集罐4内。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
