【中国实用新型】一次性防压伤护耳贴
有权-审定授权 中国
- 申请号：
- CN202122581174.X
- 专利权人：
- 宁波市医疗中心李惠利医院
- 授权公告日/公开日：
- 2022.05.06
- 专利有效期：
- 2021.10.26-2031.10.26
- 技术分类：
- A61:医学或兽医学；卫生学
- 转化方式：
- 转让
- 价值度指数：
-
- 53.0分
- 价格：
- 面议
发布人
王苗叶
联系人王苗叶
-
- 13646688095
-
- 1982442119@qq.com
-
- 鄞州高新区江南路1111号
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN202122581174.X
- 申请日
- 20211026
- 公开/公告号
- CN216439417U
- 公开/公告日
- 20220506
- 申请/专利权人
- [宁波市医疗中心李惠利医院]
- 发明/设计人
- [王苗叶, 应迎风]
- 主分类号
- A61F11/14
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 浙江(33)
- 颁证日
- G06T1/00
- 代理人
摘要
本实用新型公开了一次性防压伤护耳贴，包括贴合耳廓根部曲线形状的柔性垫块，柔性垫块的上端设有上包块，用于勾住并包裹耳廓根部的上端；柔性垫块的下端设有下包块，用于包护耳廓根部的下端；柔性垫块的外缘的中间对称线处设有曲线卡槽，用于承接并限位挂耳绳；柔性垫块的内缘的中段设有胶贴条，胶贴条的两侧呈翼状远离柔性垫块向外延伸。该护耳贴具有适配耳廓曲线的柔性垫块，使用时可以比较贴合的挂在耳根部，由上包块和下包块进行辅助固定整体对耳根包裹全面且不易脱落。柔性垫块的中段又通过胶贴条轻柔地粘贴固定在耳根肌肤上，通过外缘的曲线卡槽可以隔开挂耳绳，使得挂耳绳不会直接压迫耳部皮肤、血管等，对佩戴者的耳部进行长效防护。
权利要求
权利要求数量（7）
独立权利要求数量（1）
1.一种一次性防压伤护耳贴，包括贴合耳廓根部曲线形状的柔性垫块（1），其特征在于：所述柔性垫块（1）的上端设有上包块（2），用于勾住并包裹耳廓根部的上端；所述柔性垫块（1）的下端设有下包块（3），用于包护耳廓根部的下端；所述柔性垫块（1）的外缘的中间对称线处设有曲线卡槽（4），用于承接并限位挂耳绳；所述柔性垫块（1）的内缘的中段设有胶贴条（5），所述胶贴条（5）的两侧呈翼状远离柔性垫块（1）向外延伸。
2.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）为水胶体敷料块或者硅胶块。
3.如权利要求2所述的一次性防压伤护耳贴，其特征在于：所述曲线卡槽（4）的槽口的左右两端分别设有等间距间隔排布的多个限位卡齿，所述槽口左端的限位卡齿和槽口右端的限位卡齿错位布置，防止卡入卡槽内的挂耳绳脱出。
4.如权利要求2所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）的上包块（2）和下包块（3）上都设有均匀密布的透气网孔（6）。
5.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）的为中空的薄壁气囊体，所述薄壁气囊体内的空腔从上包块（2）曲线延伸至下包块（3）。
6.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）为布料包块，所述布料包块的表面具有透气纱布，所述布料包块的边缘部通过缝线固形。
7.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述胶贴条（5）为透气胶带，所述透气胶带的胶粘面上贴附有易撕的塑料保护膜。
1.一种一次性防压伤护耳贴，包括贴合耳廓根部曲线形状的柔性垫块（1），其特征在于：所述柔性垫块（1）的上端设有上包块（2），用于勾住并包裹耳廓根部的上端；所述柔性垫块（1）的下端设有下包块（3），用于包护耳廓根部的下端；所述柔性垫块（1）的外缘的中间对称线处设有曲线卡槽（4），用于承接并限位挂耳绳；所述柔性垫块（1）的内缘的中段设有胶贴条（5），所述胶贴条（5）的两侧呈翼状远离柔性垫块（1）向外延伸。
2.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）为水胶体敷料块或者硅胶块。
3.如权利要求2所述的一次性防压伤护耳贴，其特征在于：所述曲线卡槽（4）的槽口的左右两端分别设有等间距间隔排布的多个限位卡齿，所述槽口左端的限位卡齿和槽口右端的限位卡齿错位布置，防止卡入卡槽内的挂耳绳脱出。
4.如权利要求2所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）的上包块（2）和下包块（3）上都设有均匀密布的透气网孔（6）。
5.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）的为中空的薄壁气囊体，所述薄壁气囊体内的空腔从上包块（2）曲线延伸至下包块（3）。
6.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述柔性垫块（1）为布料包块，所述布料包块的表面具有透气纱布，所述布料包块的边缘部通过缝线固形。
7.如权利要求1所述的一次性防压伤护耳贴，其特征在于：所述胶贴条（5）为透气胶带，所述透气胶带的胶粘面上贴附有易撕的塑料保护膜。
说明书
技术领域
本实用新型涉及耳部防护产品技术领域，具体涉及一种一次性防压伤护耳贴。
背景技术
目前，在一些医用领域或建筑防尘领域中，对于吸入空气需要严格过滤以保障使用者的呼吸安全，在此类场景下，一般都需要严格按照规范佩戴口罩。然而，口罩的佩戴一般是通过挂耳绳套住挂在耳部上，为了使口罩佩戴严密、可靠不松动，挂耳绳需要绷紧对耳部施加一定的压力。在长时间佩戴后，由于挂耳绳对耳廓根部的皮肤、组织、血管和神经的持续压迫，耳根会产生红肿疼痛、磨损出血等情况，严重影响佩戴者的使用体验。
发明内容
为解决上述技术缺陷，本实用新型采用的技术方案在于，提供一种一次性防压伤护耳贴，包括贴合耳廓根部曲线形状的柔性垫块，所述柔性垫块的上端设有上包块，用于勾住并包裹耳廓根部的上端；所述柔性垫块的下端设有下包块，用于包护耳廓根部的下端；所述柔性垫块的外缘的中间对称线处设有曲线卡槽，用于承接并限位挂耳绳；所述柔性垫块的内缘的中段设有胶贴条，所述胶贴条的两侧呈翼状远离柔性垫块向外延伸。
与现有技术比较，本实用新型技术方案的有益效果为：通过设计一种专用的防压伤护耳贴，该护耳贴具有适配耳廓曲线的柔性垫块，使用时可以比较贴合的挂在耳根部，由上包块和下包块进行辅助固定整体对耳根包裹全面且不易脱落。柔性垫块的中段又通过胶贴条轻柔地粘贴固定在耳根肌肤上，通过外缘的曲线卡槽可以隔开挂耳绳，使得挂耳绳不会直接压迫耳部皮肤、血管等，对佩戴者的耳部进行长效防护。
进一步地，所述柔性垫块为水胶体敷料块或者硅胶块。
进一步地，所述曲线卡槽的槽口的左右两端分别设有等间距间隔排布的多个限位卡齿，所述槽口左端的限位卡齿和槽口右端的限位卡齿错位布置，防止卡入卡槽内的挂耳绳脱出。
进一步地，所述柔性垫块的上包块和下包块上都设有均匀密布的透气网孔。
进一步地，所述柔性垫块的为中空的薄壁气囊体，所述薄壁气囊体内的空腔从上包块曲线延伸至下包块。
进一步地，所述柔性垫块为布料包块，所述布料包块的表面具有透气纱布，所述布料包块的边缘部通过缝线固形。
进一步地，所述胶贴条为透气胶带，所述透气胶带的胶粘面上贴附有易撕的塑料保护膜。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

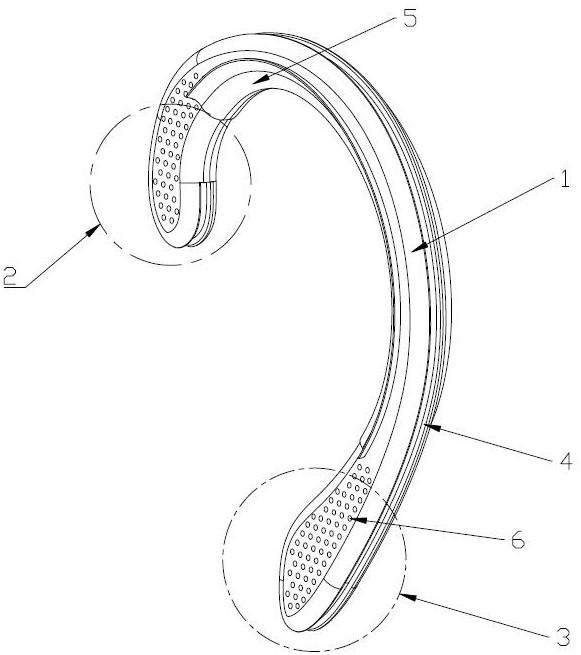

图1是本实用新型一次性防压伤护耳贴的立体结构图。
图2是本实用新型一次性防压伤护耳贴的侧视结构图。

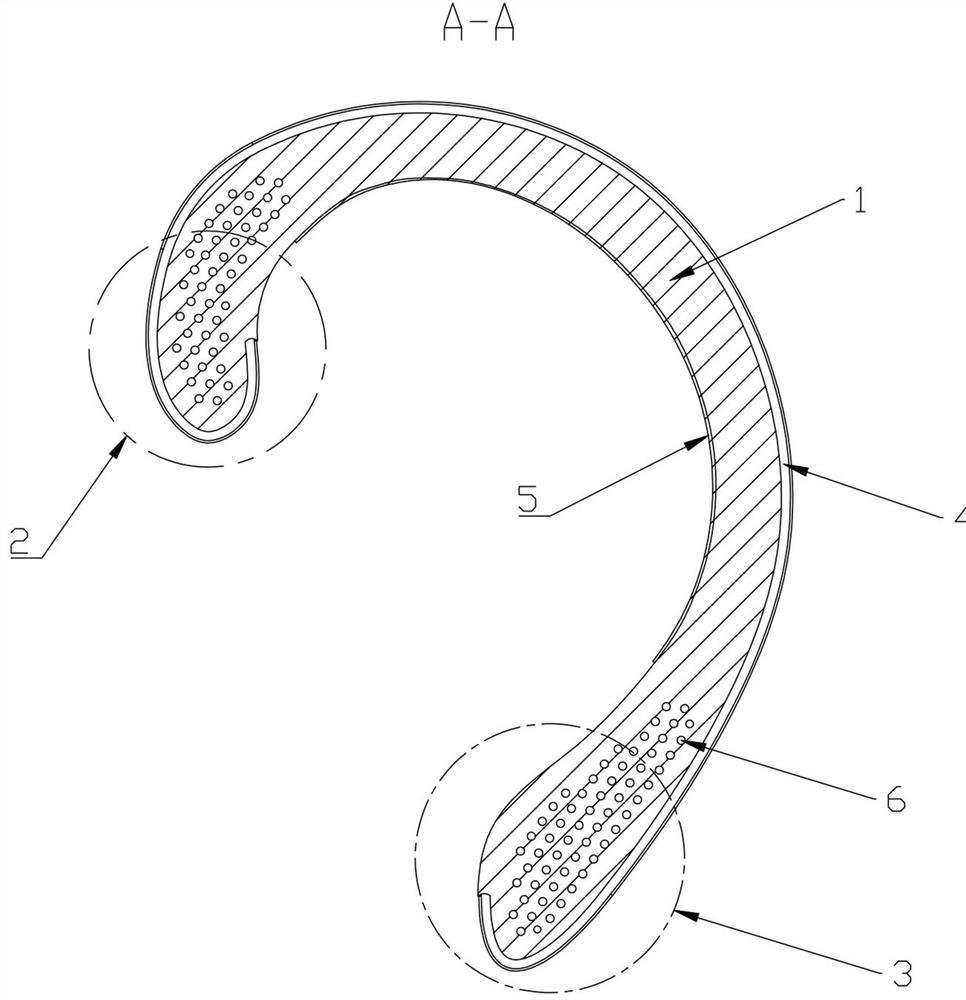

图3是图2的A-A线剖视图。
其中，附图标记为：1、柔性垫块，2、上包块，3、下包块，4、曲线卡槽，5、胶贴条，6、透气网孔。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步说明。
实施例1
请参阅图1、图2所示，本实用新型提供了一种一次性防压伤护耳贴，包括贴合耳廓根部曲线形状的柔性垫块1，柔性垫块1的上端设有上包块2，用于勾住并包裹耳廓根部的上端；柔性垫块1的下端设有下包块3，用于包护耳廓根部的下端；柔性垫块1的外缘的中间对称线处设有曲线卡槽4，用于承接并限位挂耳绳；柔性垫块1的内缘的中段设有胶贴条5，胶贴条5的两侧呈翼状远离柔性垫块1向外延伸。
具体地，通过设计一种专用的防压伤护耳贴，该护耳贴具有适配耳廓曲线的柔性垫块1，使用时可以比较贴合的挂在耳根部，由上包块2和下包块3进行辅助固定整体对耳根包裹全面且不易脱落。柔性垫块1的中段又通过胶贴条5轻柔地粘贴固定在耳根肌肤上，通过外缘的曲线卡槽4可以隔开挂耳绳，使得挂耳绳不会直接压迫耳部皮肤、血管等，对佩戴者的耳部进行长效防护。
作为其中一种实施方式，柔性垫块1为水胶体敷料块或者硅胶块，亲肤性好，不会对皮肤产生刺激，且水胶体敷料还能够吸收汗液。
相应地，水胶体敷料块或者硅胶块固体形态良好，可以在曲线卡槽4的槽口的左右两端分别设有等间距间隔排布的多个限位卡齿（图未示），槽口左端的限位卡齿和槽口右端的限位卡齿错位布置，防止卡入卡槽内的挂耳绳脱出。
进一步地，柔性垫块1的上包块2和下包块3上都设有均匀密布的透气网孔6，可以提升护耳贴包裹耳部时的透气性，减少闷汗。
进一步地，本实施例中，胶贴条5为透气胶带，透气胶带的胶粘面上贴附有易撕的塑料保护膜。透气胶带背衬具微孔，保证皮肤自然透气、减少皮肤浸渍的可能。另外，透气胶带使用纤维无纺布背衬有良好的延展功能、适合在关节及其他活动部位粘贴，不影响活动，使患者更舒服。
实施例2
本实施例在上述实施例的基础上，作出其中一种优化设计，柔性垫块1的为中空的薄壁气囊体，薄壁气囊体内的空腔从上包块2曲线延伸至下包块3，本设计中将柔性垫块设为空心气囊体，内部预充空气，鼓胀成曲线形，耗材少重量特别轻，使用时可以减轻耳朵上的坠物感。
实施例3
本实施例在上述实施例的基础上，作出其中一种优化设计，柔性垫块1为布料包块，布料包块的表面具有透气纱布，布料包块的边缘部通过缝线固形，透气性和吸汗性均十分优异。
以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
