【中国实用新型】一种阀芯与出水口平齐的水龙头

无权-未缴年费 中国

授权公告日/公开日:
2020.05.22
专利有效期:
2019.07.11-2029.07.11
技术分类:
F16:工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
转化方式:
转让
价值度指数:
43.0分
价格:
面议
839 0

发布人

开平市祺龙五金塑胶有限公司

联系人谭万友

13652722844
83286822@qq.com
83286822
shyolk
广东省开平市水口镇嘉兴工业区嘉兴南路35-37号第一幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201921082021.7
申请日
20190711
公开/公告号
CN210600351U
公开/公告日
20200522
申请/专利权人
[开平市祺龙五金塑胶有限公司]
发明/设计人
[何祺晃]
主分类号
F16K27/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
广东(44)
颁证日
G06T1/00
代理人
[郭堃]

摘要

本实用新型公开了一种阀芯与出水口平齐的水龙头,包括水龙头基座和适配于水龙头底座出水口的出水管,所述水龙头基座还包括:水龙头底座,水龙头底座通过固定螺栓固定在水龙头底座固件下端;进水流道;进水流道穿过水龙头底座固定在水龙头基座中;出水部流道,所述出水部流道的一端承接所述进水流道;阀芯固件,阀芯固件包括阀芯、阀芯座和阀芯压盖;阀芯的一端与出水部流道的另一端衔接,述阀芯的另一端穿过阀芯座的中心处与阀芯压盖的一端固定连接。本实用新型通过设计阀芯安装口与水龙头出水口部分设在水龙头主体的一个面上,使得阀芯座的出水口与水龙头出水口部分与阀芯座上的阀芯出水部流道相通,并且水流经过出水管。

法律状态

法律状态公告日 20220624
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):F16K 27/00
专利号:ZL2019210820217
申请日:20190711
授权公告日:20200522
终止日期:20210711
法律状态公告日 20200522
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种阀芯与出水口平齐的水龙头,包括水龙头主体,所述水龙头主体包括水龙头基座和适配于水龙头底座出水口的出水管,其特征在于:所述水龙头基座还包括:

水龙头底座,所述水龙头底座通过固定螺栓固定在所述水龙头底座固件下端;

进水流道;所述进水流道穿过所述水龙头底座固定在所述水龙头基座中;出水部流道,所述出水部流道的一端承接所述进水流道;

阀芯固件,所述阀芯固件包括阀芯、阀芯座和阀芯压盖;所述阀芯的一端与所述出水部流道的另一端衔接,所述阀芯的另一端穿过所述阀芯座的中心处与所述阀芯压盖的一端固定连接。

2.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述出水管末端适配有出水滤水口。

3.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述阀芯压盖与所述阀芯连接的一端包裹于所述水龙头基座中,所述阀芯压盖暴露在空气中的另一端上安设有手柄。

4.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述阀芯安装口的方向与所述出水部流道的方向一致。

5.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述出水部流道与所述阀芯座一端通过阀芯连通,所述阀芯座的另一端与所述出水口部件的连通。

1.一种阀芯与出水口平齐的水龙头,包括水龙头主体,所述水龙头主体包括水龙头基座和适配于水龙头底座出水口的出水管,其特征在于:所述水龙头基座还包括: 水龙头底座,所述水龙头底座通过固定螺栓固定在所述水龙头底座固件下端; 进水流道;所述进水流道穿过所述水龙头底座固定在所述水龙头基座中;出水部流道,所述出水部流道的一端承接所述进水流道; 阀芯固件,所述阀芯固件包括阀芯、阀芯座和阀芯压盖;所述阀芯的一端与所述出水部流道的另一端衔接,所述阀芯的另一端穿过所述阀芯座的中心处与所述阀芯压盖的一端固定连接。 2.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述出水管末端适配有出水滤水口。 3.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述阀芯压盖与所述阀芯连接的一端包裹于所述水龙头基座中,所述阀芯压盖暴露在空气中的另一端上安设有手柄。 4.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述阀芯安装口的方向与所述出水部流道的方向一致。 5.根据权利要求1所述的阀芯与出水口平齐的水龙头,其特征在于:所述出水部流道与所述阀芯座一端通过阀芯连通,所述阀芯座的另一端与所述出水口部件的连通。

说明书

技术领域

本实用新型涉及水龙头技术领域,特别涉及一种阀芯与出水口平齐的水龙头。

背景技术

现时的水龙头,尤其是生活中菜盆水龙头主体中的阀芯的安装口与出水口的头部都是错开一个角度,一般这个角度都是在90度。这种结构的水龙头,无论任何一种在其生产的工艺上都要复杂一些,进而生产工艺比普通的水龙头多一些,导致此类水龙头成本一直居高,另外这结构已经有很长一段时间不变,消费者在购买使用时,需要花费成本高,现亟需一种结构简单、生产工艺简单化的水龙头。

发明内容

本实用新型要解决的技术问题是提供一种结构简单、生产工艺简单、出水稳定的阀芯与出水口平齐的水龙头。

为了解决上述技术问题,本实用新型的技术方案为:

一种阀芯与出水口平齐的水龙头,包括水龙头主体,所述水龙头主体包括水龙头基座和适配于水龙头底座出水口的出水管,所述水龙头基座还包括:

水龙头底座,所述水龙头底座通过固定螺栓固定在所述水龙头底座固件下端;

进水流道;所述进水流道穿过所述水龙头底座固定在所述水龙头基座中;出水部流道,所述出水部流道的一端承接所述进水流道;

阀芯固件,所述阀芯固件包括阀芯、阀芯座和阀芯压盖;所述阀芯的一端与所述出水部流道的另一端衔接,所述阀芯的另一端穿过所述阀芯座的中心处与所述阀芯压盖的一端固定连接。

作为一优选的实施方式,所述出水管末端适配有出水滤水口。

作为一优选的实施方式,所述阀芯压盖与所述阀芯连接的一端包裹于所述水龙头基座中,所述阀芯压盖暴露在空气中的另一端上安设有手柄。

作为一优选的实施方式,所述阀芯安装口的方向与所述出水部流道的方向一致。

作为一优选的实施方式,所述出水部流道与所述阀芯座一端通过阀芯连通,所述阀芯座的另一端与所述出水口部件的连通。

本实用新型采用上述技术方案,通过设计阀芯安装口与水龙头出水口部分设在水龙头主体的一个面上,使得阀芯座的出水口与水龙头出水口部分与阀芯座上的阀芯出水部流道相通,并且水流经过出水管。该结构简单,生产工艺简单,且生产成本较低。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

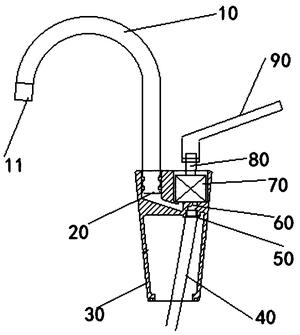

图1为本实用新型阀芯与出水口平齐的水龙头的结构示意图;

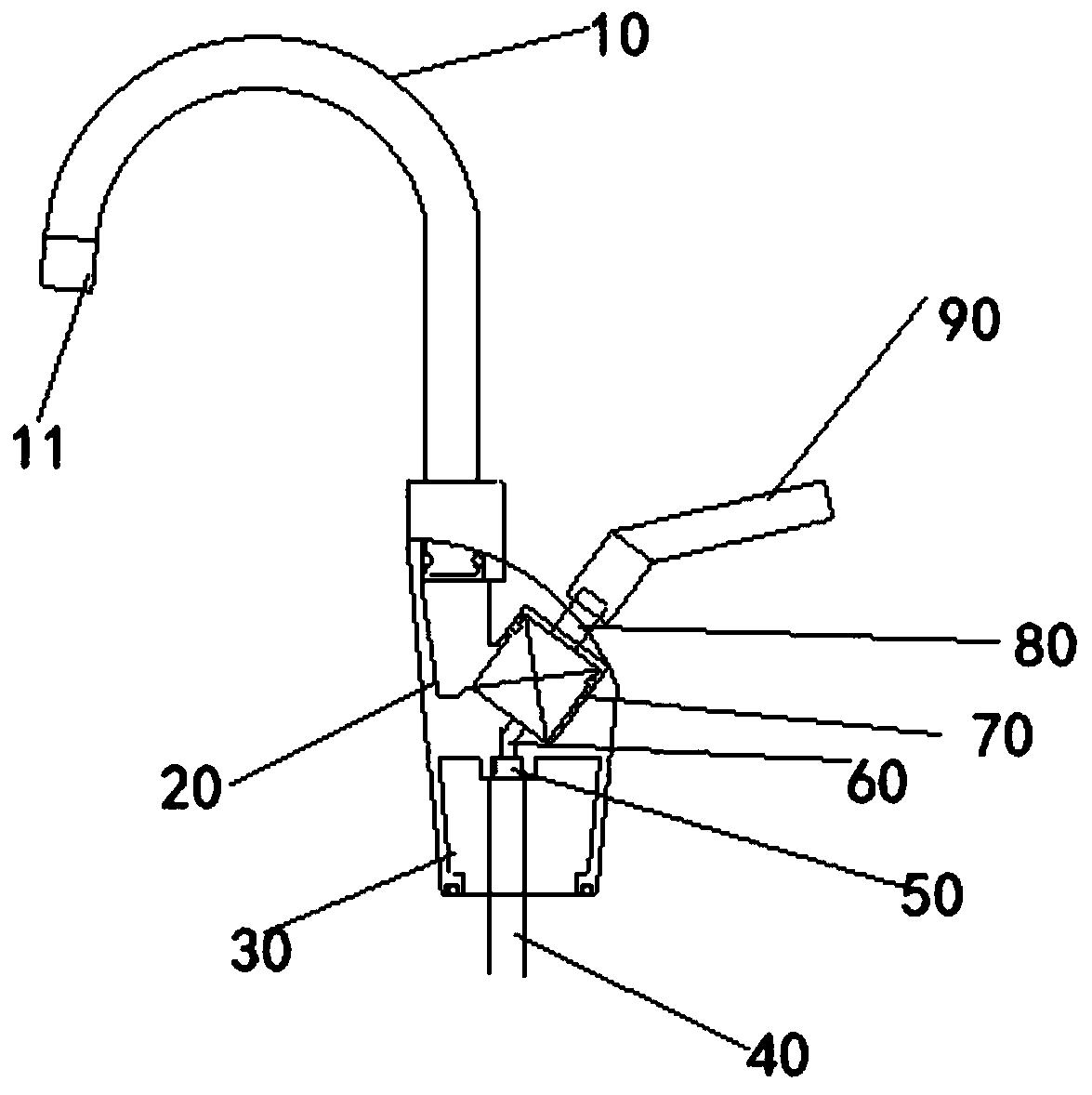

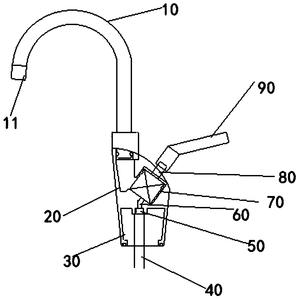

图2为本实用新型阀芯与出水口平齐的水龙头一实施例的结构示意图;

图中,10-出水管,11-出水滤水口,20-出水口部件,30-水龙头底座,40-进水流道,50-出水部流道,60-阀芯,70-阀芯座,80-阀芯压盖,90-手柄。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是,对于这些实施方式的说明用于帮助理解本实用新型,但并不构成对本实用新型的限定。此外,下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

如图1所示,一种阀芯与出水口平齐的水龙头,包括水龙头主体,所述水龙头主体包括水龙头基座和适配于水龙头底座出水口的出水管10,水龙头基座还包括:水龙头底座30,水龙头底座30通过固定螺栓固定在水龙头底座固件下端;进水流道40;进水流道40穿过水龙头底座30固定在水龙头基座30中;出水部流道50,出水部流道50的一端承接进水流道40;阀芯固件,阀芯固件包括阀芯60、阀芯座70和阀芯压盖80;阀芯60的一端与出水部流道50的另一端衔接,阀芯60的另一端穿过阀芯座70的中心处与阀芯压盖80的一端固定连接;阀芯压盖80与阀芯60连接的一端包裹于水龙头基座30中,所述阀芯压盖80暴露在空气中的另一端上安设有手柄90。

作为一优选的实施方式,出水管10末端适配有出水滤水口,过滤水中的杂质,并可简便拆卸下来,进行清洗。

作为一优选的实施方式,阀芯60的安装口的方向与出水部流道50的方向一致,阀芯60控制开关水。

作为一优选的实施方式,出水部流道50与阀芯座70一端通过阀芯60连通,阀芯座70的另一端与出水口部件20的连通,通过开关控制阀芯60连通出水部流道50、阀芯座60和出水口部件20。

可以理解的是,通过手柄90,控制阀芯压盖80来控制阀芯60为开启状态,此时出水部流道50、阀芯座70和出水口部件20连通,水从进水流道40进入,流经出水部流道50和出水口部件20,通过出水管10和出水滤水口流出;通过手柄90,控制阀芯压盖80来控制阀芯为关闭状态,阀芯60关闭,出水部流道50和阀芯座70封锁,水停止流出。

可以理解的是,如图2所示,水龙头的阀芯座70的出水口向下,所述阀芯座70的出水口连接有出水软管,出水软管穿过菜盆水龙头主体,然后穿过出水管,并且安装有出水洒头,阀芯安装口上安装有阀芯60,阀芯压盖80通过阀芯座70压紧着阀芯60,手柄90安装在阀压盖80上。通过手柄90,控制阀芯压盖80来控制阀芯60为开启状态,此时出水部流道50、阀芯座70和出水口部件20连通,水从进水流道40进入,流经出水部流道50和出水口部件20,通过出水管10和出水滤水口流出;通过手柄90,控制阀芯压盖80来控制阀芯为关闭状态,阀芯60关闭,出水部流道50和阀芯座70封锁,水停止流出。

以上结合附图对本实用新型的实施方式作了详细说明,但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言,在不脱离本实用新型原理和精神的情况下,对这些实施方式进行多种变化、修改、替换和变型,仍落入本实用新型的保护范围内。
