【中国实用新型】一种舌部清洁器
有权-审定授权 中国
- 申请号：
- CN201921305802.8
- 专利权人：
- 杜鹏
- 授权公告日/公开日：
- 2020.08.18
- 专利有效期：
- 2019.08.13-2029.08.13
- 技术分类：
- A61:医学或兽医学；卫生学
- 转化方式：
- 许可
- 价值度指数：
-
- 56.0分
- 价格：
- ¥200000.00
发布人
杜鹏
联系人杜鹏
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201921305802.8
- 申请日
- 20190813
- 公开/公告号
- CN211270999U
- 公开/公告日
- 20200818
- 申请/专利权人
- [杜鹏]
- 发明/设计人
- [杜鹏]
- 主分类号
- A61B17/24
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 河南(41)
- 颁证日
- G06T1/00
- 代理人
- [托娅]
摘要
本申请公开了一种舌部清洁器，包括用于清洁舌部脏物的舌部清洁片和手握片；所述舌部清洁片和手握片为一体成型结构；其中舌部清洁片的一个表面为凹凸面，另一个表面为平面或凹凸面。本申请能够改变舌部清洁的方式和清洁体验，具有安全、易用、美观、舒适、抑菌、一次性、环保、易携带、具备可释放手的条件等优点，作为日常洗漱用品的补充，达到舌面清洁，口气清新，维护个人良好形象，培养人们舌部清洁习惯的目的。
权利要求
权利要求数量（8）
独立权利要求数量（1）
1.一种舌部清洁器，其特征在于，包括用于清洁舌部脏物的舌部清洁片和手握片；所述舌部清洁片和手握片为一体成型结构；其中舌部清洁片的一个表面为凹凸面，另一个表面为平面或凹凸面；
其中所述舌部清洁片与手握片之间设置区域分割线。
2.如权利要求1所述的舌部清洁器，其特征在于，所述舌部清洁片的凹凸面的边缘处设有连续均匀凸起。
5.如权利要求2所述的舌部清洁器，其特征在于，所述舌部清洁片中间部分的凸起高度不超过所述边缘处设有的凸起的高度。
3.如权利要求1所述的舌部清洁器，其特征在于，所述手握片的至少一面设有凸起。
4.如权利要求3所述的舌部清洁器，其特征在于，所述至少一个面上还设有手持区域标识。
6.如权利要求1所述的舌部清洁器，其特征在于，其中舌部清洁片的至少一个的凹凸面上覆盖有一层活性炭、壳聚糖或硅藻土材料的膜。
8.如权利要求6-7任一所述的舌部清洁器，其特征在于，所述膜上覆盖一层由养护或清洁药物制成的膜。
7.如权利要求1所述的舌部清洁器，其特征在于，其中舌部清洁片的至少一个的凹凸面上覆盖有一层硅胶材料的膜。
1.一种舌部清洁器，其特征在于，包括用于清洁舌部脏物的舌部清洁片和手握片；所述舌部清洁片和手握片为一体成型结构；其中舌部清洁片的一个表面为凹凸面，另一个表面为平面或凹凸面；
其中所述舌部清洁片与手握片之间设置区域分割线。
2.如权利要求1所述的舌部清洁器，其特征在于，所述舌部清洁片的凹凸面的边缘处设有连续均匀凸起。
3.如权利要求1所述的舌部清洁器，其特征在于，所述手握片的至少一面设有凸起。
4.如权利要求3所述的舌部清洁器，其特征在于，所述至少一个面上还设有手持区域标识。
5.如权利要求2所述的舌部清洁器，其特征在于，所述舌部清洁片中间部分的凸起高度不超过所述边缘处设有的凸起的高度。
6.如权利要求1所述的舌部清洁器，其特征在于，其中舌部清洁片的至少一个的凹凸面上覆盖有一层活性炭、壳聚糖或硅藻土材料的膜。
7.如权利要求1所述的舌部清洁器，其特征在于，其中舌部清洁片的至少一个的凹凸面上覆盖有一层硅胶材料的膜。
8.如权利要求6-7任一所述的舌部清洁器，其特征在于，所述膜上覆盖一层由养护或清洁药物制成的膜。
说明书
技术领域
本申请涉及清洁领域，具体地，涉及一种舌部清洁器。
背景技术
现有舌部清洁用品有带有舌部清洁功能的牙刷、舌部清洁器、舌部清洁棒、舌部清洁板、带有舌苔清洁功能的牙齿康疗设备、防治口腔疾病的安全保健牙刷等装置，较多数由清洁片(刮头)和手柄组成，用于个人或医用舌部清洁。请参见参考专利文献200810028590.3、201430145678.X、201430145671.8、201730213777.0，其中现有技术中的舌部清洁片都是硬质器械，清洁过程中有可能受伤(意外用力或他人碰撞)，如牙龈、舌部、口腔等娇嫩组织，一旦受伤，可能在一定时间内影响饮食、谈吐、洗漱等，也会增加二次感染风险。上述类型器具一般需要将舌头伸出来，大部分人可能需要同时照着镜子才可以比较安全和准确的进行清洁操作，比较复杂。舌部保持伸出又累又不美观，例如可能流口水。由于接触面比较小，力度不均匀，尤其是毛刷类型，容易产生干呕等不适。一般作为长期用品，会受污染，滋生细菌等，无法与医药一体化结合使用。并且，大部分材料不利于环保且必须手持持续做清洁操作。机械结构及生产复杂。因此在国内、国际上普及程度很低，无法发展为人们的习惯，无法发展为日常洗漱用品。
发明内容
本申请的目的在于改变舌部清洁的方式和清洁体验，具有安全、易用、美观、舒适、抑菌(养护)、一次性、具备可释放手的条件等特点，环保卫生且小巧方便携带，作为日常洗漱用品的补充，达到舌面清洁，口气清新，维护个人良好形象，培养人们舌部清洁习惯的目的。令用户可以放心大胆的张嘴说话，吐舌头卖萌，增强了人们的沟通体验。
为达到上述目的，本申请提供了一种舌部清洁器，包括用于清洁舌部脏物的舌部清洁片和手握片；舌部清洁片和手握片为一体成型结构；其中舌部清洁片的一个表面为凹凸面，另一个表面为平面或凹凸面；其中舌部清洁片与手握片之间设置区域分割线。
如上的，其中，舌部清洁片的凹凸面的边缘处设有连续均匀凸起。
如上的，其中，手握片的至少一面设有凸起。
如上的，其中，至少一个面上还设有手持区域标识。
如上的，其中，舌部清洁片中间部分的凸起高度不超过边缘处设有的凸起的高度。
如上的，其中，其中舌部清洁片的至少一个的凹凸面上覆盖有一层活性炭、壳聚糖或硅藻土材料的膜。
如上的，其中，其中舌部清洁片的至少一个的凹凸面上覆盖有一层膨润土、天然胶黏剂材料的膜。
如上的，其中，其中舌部清洁片的至少一个的凹凸面上覆盖有一层硅胶材料的膜。
如上的，其中，膜上覆盖一层由养护或清洁药物制成的膜。
本申请具有以下有益效果：
(1)本申请提供的舌部清洁器能够改变舌部清洁的方式和清洁体验，具有安全、易用、美观、舒适、抑菌(养护)、一次性、环保、易携带、具备可释放手的条件等优点，作为日常洗漱用品的补充，达到舌面清洁，口气清新，维护个人良好形象，培养人们舌部清洁习惯的目的。
(2)本申请提供的舌部清洁器轻薄片状，易于携带，由于舌部清洁片为整面，没有空洞，所以舌部清洁片覆盖面和受力面广。受力均匀，清洁方式亲和，不易产生排斥反应。
(3)本申请提供的舌部清洁器由于舌部清洁片边缘凸起，能够将舌部的脏物在清洁时清理完全。并且，舌部清洁片自身具有或能够涂抹清洁或养护的药物，增强了清洁和养护功能，同时具备可释放手的条件，不易受伤，安全性高。
附图说明
为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。
图1是根据本申请实施例提供的舌部清洁器结构图；
图2是根据本申请实施例提供的舌部清洁器侧视图。
具体实施方式
下面结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
本申请涉及一种舌部清洁器。根据本申请，能够改变舌部清洁的方式和清洁体验，具有安全、易用、美观、舒适、抑菌(养护)、一次性、环保、易携带、具备可释放手的条件等特点，作为日常洗漱用品的补充，达到舌面清洁，口气清新，维护个人良好形象，培养人们舌部清洁习惯的目的。令用户可以放心大胆的张嘴说话，吐舌头卖萌，增强了人们的沟通体验。
实施例一

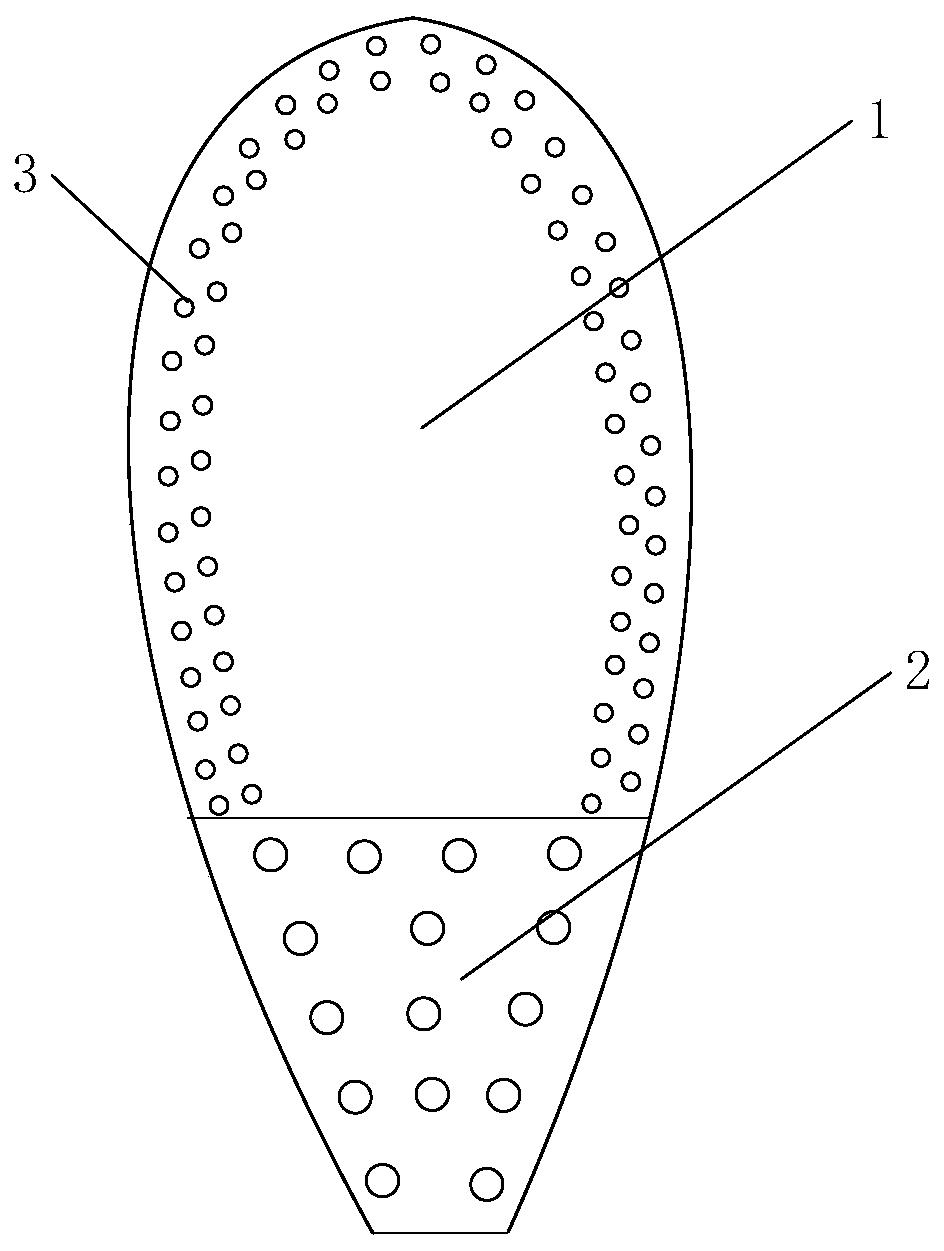

如图1所示，本申请实施例提供另一种舌部清洁器，舌部清洁器为一体成型结构，其中包括舌部清洁片1和手握片2。
具体地，制成舌部清洁器的片状板材具备轻微硬度、柔软性、质量轻的特点，小巧轻薄，方便携带。示例性地，该板材可以为木质、碳纤维、树脂、橡胶、高分子等一种或多种材料等。
其中舌部清洁片1的顶部为弧形曲线，能够更加方便放入口中，并且不会划伤口腔。
其中舌部清洁片1与手握片2中间设置区域分割线，用于提醒用户，防止用户触碰到舌部清洁片1使其污染。分割线的具体形式或线条类型在此不进行限定。
优选地，设置的区域分割线可以为凸起的直线或曲线(或凸起的其他形式的线条)，用于让用户在手持手握片时更加不容易去触碰到舌部清洁片，更加醒目的提醒用户。
优选地，舌部清洁片1所处区域大于手握片2所处区域。
优选地，手握片2区域的至少一面进行凸起设置，起到手持舌部清洁器时增加摩擦力的作用。其中手握片上设置的凸起不超过1.2毫米。
进一步地，手握片2的至少一面还设置手持区域标识，例如在该区域处直接印有文字或手掌标识，或利用设置的凸起，将若干个凸起组合为文字或手掌形状的表示。
其中具体标识的文体或手掌的形状大小在此不进行限定。
具体地，其中舌部清洁片1中的一面设置为凹凸面，用于与舌部进行摩擦。例如在舌部清洁片1的该面上设有颗粒状凸起或其他方式，在此不进行限定。
进一步地，在舌部清洁片1的凹凸面上可以添置辅助清洁或养护的药物，例如粉状、膏体或液体等药物，或是化学用品或生物制品等。
作为另一个实施例，通过特殊材料、压制工艺或化学用品等，使舌部清洁片1具有吸附和/或粘贴作用，能够将舌部的脏物吸附到舌部清洁片1的表面，增强清洁效果。
示例性地，若凹凸面具有吸附功能，则可在凹凸面上覆盖一层具有吸附功能但不伤害人体的膜，例如活性炭、壳聚糖或硅藻土材料的膜/层。
若凹凸面具有粘贴功能，则可在凹凸面上涂抹一层粘贴但不伤害人体的材料，例如膨润土、天然胶黏剂材料。
其中还可同时在该凹凸面上涂抹一层硅胶材料使其具备吸附和粘贴功能。

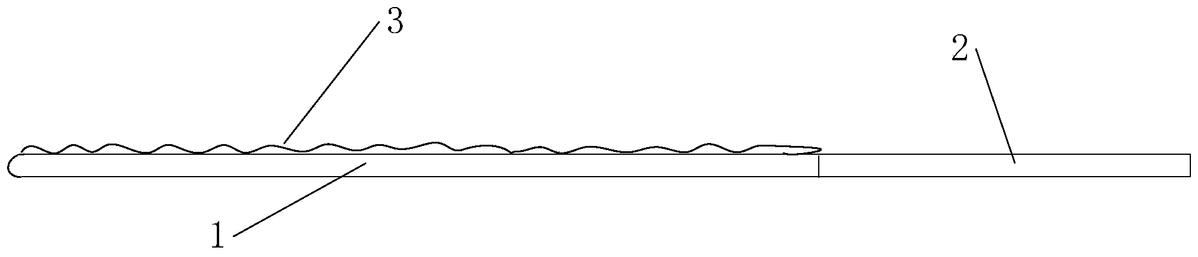

如图2所示，为本申请实施例提供的舌部清洁器的侧视图，其中舌部清洁片1凹凸面的边缘部分，设置有连续均匀凸起3。
优选地，其中舌部清洁片1边缘部分的连续凸起和中间部分的凸起(图中未示出)可以为相同形状或不同形状，图1中凸起的方式进作为举例，不进行保护限定。
由于凹凸面中间部分具有若干个小凸起，各凸起间的间距不超过1毫米，各凸起间的高度不超过0.5毫米，在添置辅助清洁或养护的药物时，能够使部分或全部辅助清洁或养护的药物不会轻易从凹凸面上掉落，起到了更好的清洁效果。
其中边缘部分的连续凸起上也可以辅助清洁或养护的药物，用于增加对舌部的清洁面积。
作为另一个实施例，在舌部清洁片覆盖的膜上，还覆盖一层由养护或清洁药物制成的膜，使舌部清洁片本身具有医药属性，用户不需要在另外涂抹清洁或养护的药物，便能够直接使用舌部清洁器进行舌部清洁。
优选地，其中边缘部分连续凸起的高度高于或等于中间部分凸起的高度，连续凸起的间距小于中间部分的凸起的间距，用于在舌部清洁片1进行舌部清洁时，有效刮出脏物。
边缘部分的连续凸起之间可以为无缝隙的整体凸起，或是各凸起之间存在间距，但是各间距应尽可能的小，具体数值可根据实际情况进行调整，优选不超过0.5毫米。
作为另一个实施例，舌部清洁片1除设有凸起的另一面为空白区域，可根据实际情况在该面上进行logo(商标或标识)的设计或其他设计，也可根据实际情况进行凸起高度的设置，在此不进行限定。若舌部清洁片的两面都为凹凸面，则可在手握片的表面进行logo的设计。
其中舌部清洁片的宽、长和厚度可根据用户口腔的大小和舌头的长短进行进一步设置，因此舌部清洁片的尺寸在此不进行限定。
以成年男性为例，舌部清洁器的长度为9厘米，宽为4.5厘米，其中舌部清洁片的长度为6.5厘米，手握片长度为2.5厘米。舌部清洁器的总厚度不超过2毫米，其中舌部清洁片的中间部分的凸起不超过0.8毫米，边缘凸起的高度不超过1.2毫米。
实施例二
在本实施例为舌部清洁片1的使用方法，具体包括以下步骤：
步骤S1：用水漱口，以去除口腔大颗粒易脱落脏物。
步骤S2：将舌部清洁片1取出，手持手握片2片部分，在舌部清洁片1
上涂抹清洁或养护药物，或直接将舌部清洁片1覆盖有药物膜的凹凸面朝下，舌头先贴近下颚，张开嘴，将舌部清洁片1平放在舌头上，合上嘴，尽量将整个舌面抵住舌部清洁片1，以扩大有效清洁面积。
步骤S2可采用多种方式：第一种，保持舌面抵住舌部清洁片1的状态，含住数秒钟，拖动舌部清洁片1在舌部进行左右前后或画圈的运动，使舌面与舌部清洁片1充分摩擦；第二种，含住舌部清洁片1后松开手，保持舌面抵住舌部清洁片1的状态，含住数秒中，通过舌头蠕动使舌面与舌部清洁片 1摩擦(具备可释放手的条件)。混合操作亦可。
步骤S3：继续保持舌面抵住舌部清洁片1的状态，然后拖出舌部清洁片1，将舌部清洁片1投放到相应的垃圾箱内，最后漱口，清洁完成。
本申请具有以下有益效果：
(1)本申请提供的舌部清洁器能够改变舌部清洁的方式和清洁体验，具有安全、易用、美观、舒适、抑菌(养护)、一次性、环保、易携带、具备可释放手的条件等优点，作为日常洗漱用品的补充，达到舌面清洁，口气清新，维护个人良好形象，培养人们舌部清洁习惯的目的。
(2)本申请提供的舌部清洁器轻薄片状，易于携带，由于舌部清洁片为整面，没有空洞，所以舌部清洁片覆盖面和受力面广。受力均匀，清洁方式亲和，不易产生排斥反应。
(3)本申请提供的舌部清洁器由于舌部清洁片边缘凸起，能够将舌部的脏物在清洁时清理完全。并且，舌部清洁片上能够涂抹清洁或养护的药物，增强了清洁和养护功能，同时具备可释放手的条件，不易受伤，安全性高。
虽然当前申请参考的示例被描述，其只是为了解释的目的而不是对本申请的限制，对实施方式的改变，增加和/或删除可以被做出而不脱离本申请的范围。
以上所述，仅为本申请的具体实施方式，但本申请的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本申请揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本申请的保护范围之内。因此，本申请的保护范围应以所述权利要求的保护范围为准。
