【中国实用新型】一种定时爆炸装置

有权-审定授权 中国

申请号:
CN201921254140.6
专利权人:
石睿琦
授权公告日/公开日:
2020.06.12
专利有效期:
2019.08.05-2029.08.05
技术分类:
F42:弹药;爆破
历史运营情况:
价值度指数:
49.0分
交易方式:
转让
价格:
面议
123 0

发布人

石睿琦

联系人石睿琦

13080231865
499718176@qq.com
499718176
13080231865
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201921254140.6
申请日
20190805
公开/公告号
CN210741264U
公开/公告日
20200612
申请/专利权人
[石睿琦]
发明/设计人
[石睿琦]
主分类号
F42B4/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
内蒙古(15)
颁证日
G06T1/00
代理人
[陈巍]

摘要

本实用新型公开一种定时爆炸装置,包括串接在一起的电源组件、延时开关以及发热元件,所述发热元件在电路连通后升温至爆炸物的燃点以上,所述延时开关还外接有控制器,通过所述控制器开启所述延时开关。上述技术方案的有益效果为:设置的延时开关能够在设定的倒计时结束后连通发热元件,使得发热元件能够发热点燃爆炸物的引线,所述控制器与延时开关采用有线或者无线连接,进一步保障了作业人员的安全。且能够应有在日常生活中的烟花爆竹上,提高烟花爆竹燃放的安全,避免小孩手持燃放造成危险。

法律状态

法律状态公告日 20200612
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种定时爆炸装置,其特征在于,包括串接在一起的电源组件(200)、延时开关(100)以及发热元件,所述发热元件在电路连通后升温至爆炸物的燃点以上,所述延时开关(100)还外接有控制器(110),通过所述控制器(110)开启所述延时开关(100);所述发热元件包括支撑基体(300)和设置在支撑基体(300)上的发热体(400),所述支撑基体(300)还连接有用于固定的附着机构;所述附着机构包括一弹性固定环,所述弹性固定环和支撑基体(300)设置有塑性连接件。

2.根据权利要求1所述的一种定时爆炸装置,其特征在于,所述延时开关(100)包括一主板,所述主板上设置有显示屏以及设定倒计时时间的按键。

4.根据权利要求2所述的一种定时爆炸装置,其特征在于,所述控制器(110)包括与主板电连接的按钮,通过闭合所述按钮触发开启延时开关(100)的信号,主板接收信号后启动延时开关(100)进行倒计时。

3.根据权利要求1所述的一种定时爆炸装置,其特征在于,所述发热体(400)为电热丝。

5.根据权利要求1所述的一种定时爆炸装置,其特征在于,还包括一壳体,所述电源组件(200)、延时开关(100)以及发热元件均固定于壳体内。

1.一种定时爆炸装置,其特征在于,包括串接在一起的电源组件(200)、延时开关(100)以及发热元件,所述发热元件在电路连通后升温至爆炸物的燃点以上,所述延时开关(100)还外接有控制器(110),通过所述控制器(110)开启所述延时开关(100);所述发热元件包括支撑基体(300)和设置在支撑基体(300)上的发热体(400),所述支撑基体(300)还连接有用于固定的附着机构;所述附着机构包括一弹性固定环,所述弹性固定环和支撑基体(300)设置有塑性连接件。 2.根据权利要求1所述的一种定时爆炸装置,其特征在于,所述延时开关(100)包括一主板,所述主板上设置有显示屏以及设定倒计时时间的按键。 3.根据权利要求1所述的一种定时爆炸装置,其特征在于,所述发热体(400)为电热丝。 4.根据权利要求2所述的一种定时爆炸装置,其特征在于,所述控制器(110)包括与主板电连接的按钮,通过闭合所述按钮触发开启延时开关(100)的信号,主板接收信号后启动延时开关(100)进行倒计时。 5.根据权利要求1所述的一种定时爆炸装置,其特征在于,还包括一壳体,所述电源组件(200)、延时开关(100)以及发热元件均固定于壳体内。

说明书

技术领域

本实用新型涉及爆破技术领域,具体涉及一种定时爆炸装置。

背景技术

现有的爆破多采用电子雷管或者传统雷管,传统雷管需要用明火点燃,而电子雷管的爆炸装置无法应用到明火点燃的爆燃物(例如烟花、爆竹)上,限制了爆炸装置的应用范围。

发明内容

针对现有技术中的缺陷,本实用新型提供一种定时爆炸装置,能够延时启动,给予作业人员足够的安全时间,且能够应用到现有的明火点燃的爆燃物上,应用范围更广。

本实用新型提供的一种定时爆炸装置,包括串接在一起的电源组件、延时开关以及发热元件,所述发热元件在电路连通后升温至爆炸物的燃点以上,所述延时开关还外接有控制器,通过所述控制器开启所述延时开关。

上述技术方案的有益效果为:设置的延时开关能够在设定的倒计时结束后连通发热元件,使得发热元件能够发热点燃爆炸物的引线,所述控制器与延时开关采用有线或者无线连接,进一步保障了作业人员的安全。且能够应有在日常生活中的烟花爆竹上,提高烟花爆竹燃放的安全,避免小孩手持燃放造成危险。

进一步,所述延时开关包括一主板,所述主板上设置有显示屏以及设定倒计时时间的按键。可以根据实际情况自由选择倒计时的长短。

进一步,所述发热元件包括支撑基体和设置在支撑基体上的发热体,所述发热支撑基体还连接有用于固定的附着机构。所述支撑基体能够保持发热体的形态,便于在作业时放置和固定。

进一步,所述发热体为电热丝。所述电热丝发热速度快,通电2秒内即可升温至爆炸物的燃点以上。

进一步,所述控制器包括与主板电连接的按钮,通过闭合所述按钮触发开启延时开关的信号,主板接收信号后启动延时开关进行倒计时。按钮结构简单,故障率低,保证点燃爆炸物的过程足够安全。

进一步,所述附着机构包括一弹性固定环,所述弹性固定环和支撑基体设置有塑性连接件。所述弹性固定环能够固定到目标位置附近的柱体上,通过塑性连接件能够调整支撑基体的方位,使得发热体能够对准引线。

进一步,还包括一壳体,所述电源组件、延时开关以及发热元件均固定于壳体内。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案,下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中,类似的元件或部分一般由类似的附图标记标识。附图中,各元件或部分并不一定按照实际的比例绘制。

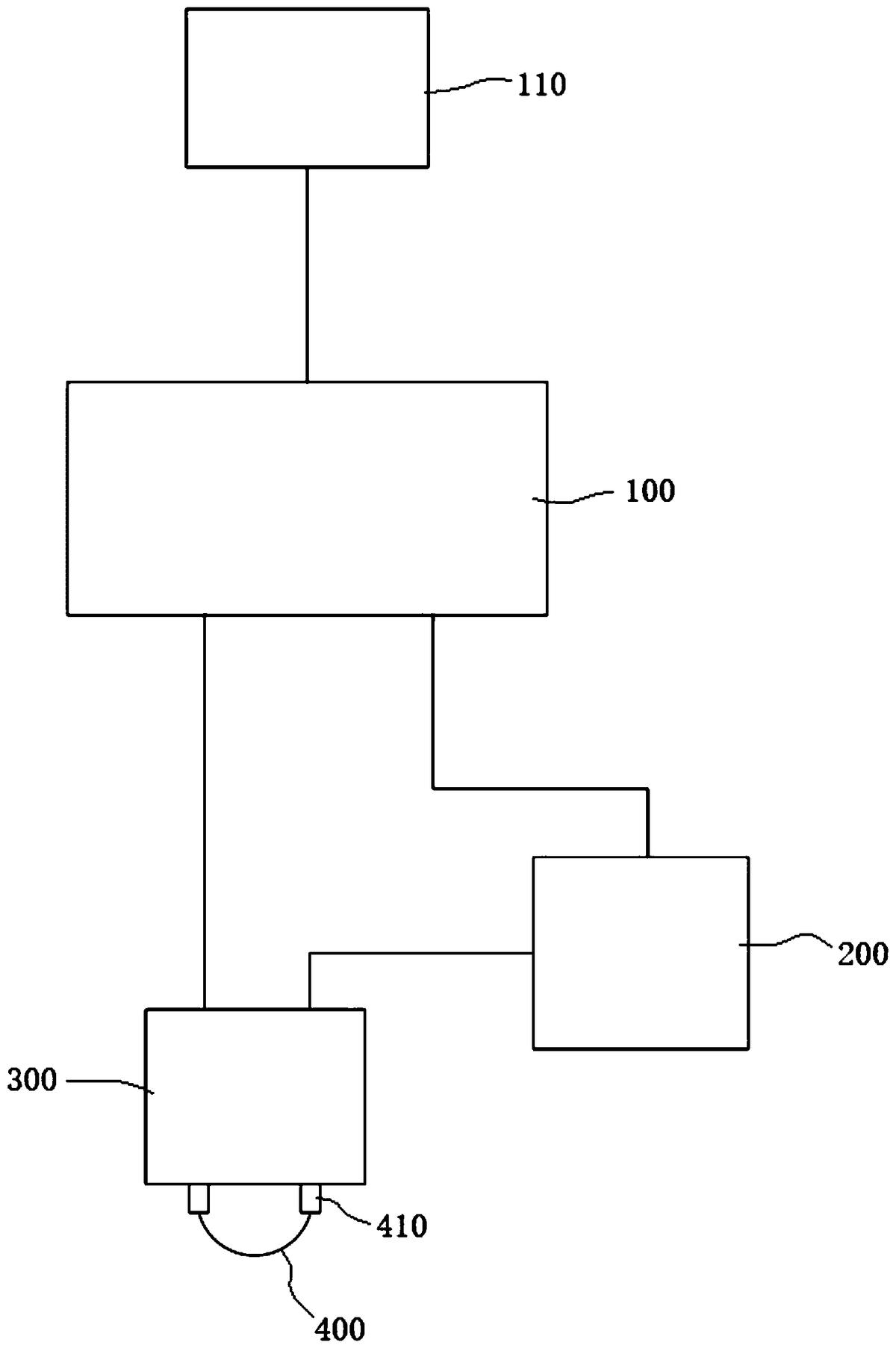

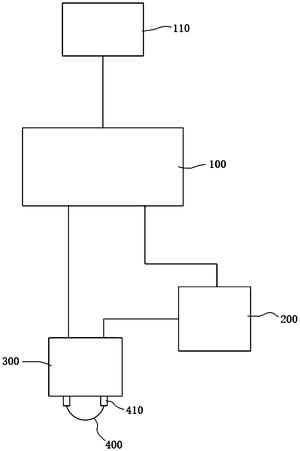

图1为本实用新型实施例的结构示意图。

附图标记:延时开关100、控制器110、电源组件200、支撑基体300、发热体400、插杆410。

具体实施方式

下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案,因此只作为示例,而不能以此来限制本实用新型的保护范围。

需要注意的是,除非另有说明,本申请使用的技术术语或者科学术语应当为本实用新型所属领域技术人员所理解的通常意义。

在本申请的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本申请中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本申请中,除非另有明确的规定和限定,第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触,或第一和第二特征通过中间媒介间接接触。

实施例1

如图1所示,本实施例提供一种定时爆炸装置,包括串接在一起的电源组件200、延时开关100以及发热元件,所述发热元件在电路连通后升温至爆炸物的燃点以上,所述延时开关100还外接有控制器110,通过所述控制器110开启所述延时开关100。所述电源组件200为常见的干电池或者锂电池,本实施例优选6v的作业电压。

设置的延时开关100能够在设定的倒计时结束后连通发热元件,使得发热元件能够发热点燃爆炸物的引线,所述控制器110与延时开关100采用有线或者无线连接,进一步保障了作业人员的安全。且能够应有在日常生活中的烟花爆竹上,提高烟花爆竹燃放的安全,避免小孩手持燃放造成危险。

所述延时开关100包括一主板,所述主板上设置有显示屏以及设定倒计时时间的按键。可以根据实际情况自由选择倒计时的长短。本实施例中的延时开关100采用深圳市蒂克科技有限公司提供的DK-C-01型延时开关100。

所述发热元件包括支撑基体300和设置在支撑基体300上的发热体400,所述发热支撑基体300还连接有用于固定的附着机构。所述支撑基体300能够保持发热体400的形态,便于在作业时放置和固定。所述发热体400为电热丝。所述电热丝发热速度快,通电2秒内即可升温至爆炸物的燃点以上。电热丝在多次使用或者被引线燃烧的尾焰喷射后容易老化,后期可能存在无法升温甚至是断裂的现象,为了在电热丝出现故障后能够继续使用本申请的爆炸装置,将电热丝和支撑基体300设置为可拆卸连接,具体是在支撑基体300上设置两个插孔,所述插孔内设有金属片,所述电热丝弯曲成弧形,在电热丝的两端设置于插孔相匹配的插杆410,所述插杆410上设置有导电的金属部分,在电热丝通过插杆410插入插孔后,电热丝具备通电条件;如果现有的电热丝损坏,取下之后更换的新的电热丝即可。在制造时,可以将电热丝作为备用零部件进行批量制造。

所述控制器110包括与主板电连接的按钮,通过闭合所述按钮触发开启延时开关100的信号,主板接收信号后启动延时开关100进行倒计时。按钮结构简单,故障率低,保证点燃爆炸物的过程足够安全。主板除了能够接收短接信号以外,还能够接收电压信号,即是在按钮中加装纽扣电池,使得按钮闭合时能够产生3v的电压,使得主板接收信号后动作。

所述附着机构包括一弹性固定环,所述弹性固定环和支撑基体300设置有塑性连接件。所述弹性固定环能够固定到目标位置附近的柱体上,通过塑性连接件能够调整支撑基体300的方位,使得发热体400能够对准引线。所述弹性固定环一种结构是采用柱形弹簧围合而成,在使用时可以卡紧不同直径/尺寸的目标物,所述弹性固定环上的塑性连接件采用蛇形管,能够将支撑基体300转动到任意位置。

针对不同地质区域还能够对附着机构采用另一种结构,具体包括一端固定于支撑基体300的固定杆,所述固定杆远离所述支撑基体300的一端为尖端,在使用时能够直接通过固定杆将支撑基体300固定在松软的泥土中。

更进一步的,为了保证爆炸物的引线能够紧贴电热丝,在支撑基体300上还设置有与电热丝弧度一致的弧形夹片,所述弧形夹片具有弹性,拨动弧形夹片能够增大弧形夹片和电热丝之间的间距,在松开后,弧形夹片在弹力的作用下复位,将引线夹紧,使得引线能够直接接收电热丝的热量而燃烧。

实施例2

本实施例在实施例1的基础上增加一个整合壳体,将电源组件200、延时开关100以及发热元件封装到整合壳体内,整合壳体内设置有分隔的独立腔体,电源组件200、延时开关100以及发热元件能够分开,所述发热元件由壳体一端伸出,为了增加电源组件200的安全性,将电源组件200固定于距离发热元件最远的位置,所述发热元件的支撑基体300嵌合于整合壳体上,使得整合壳体具有良好的密封性。

最后应说明的是:以上各实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述各实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分或者全部技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围,其均应涵盖在本实用新型的权利要求和说明书的范围当中。
