有权-审定授权 中国
著录项
摘要
本实用新型公开了无痛纤支镜麻醉管路调节装置,包括调节装置主体,调节装置主体包括接入喉罩的第一管道、与纤支镜导管连接的第二管道以及连接输氧装置的第三管道,第一管道、第二管道和第三管道通过一柔质三通管相连通,第二管道的管内壁上密封贴附有一圈气囊,气囊外接有一充气阀,纤支镜导管插入第二管道后,气囊充气与纤支镜导管密封配合。本实用新型具有能固定不同直径无痛纤支镜麻醉管、调节方便的优点。
权利要求
权利要求数量(6)
独立权利要求数量(1)
1.无痛纤支镜麻醉管路调节装置,其特征是:包括调节装置主体(1),所述的调节装置主体(1)包括接入喉罩的第一管道(2)、与纤支镜导管(7)连接的第二管道(3)以及连接输氧装置的第三管道(4),所述的第一管道(2)、第二管道(3)和第三管道(4)通过一柔质三通管(5)相连通,所述的第二管道(3)的管内壁上密封贴附有一圈气囊(8),所述的气囊(8)外接有一充气阀(6),所述的纤支镜导管(7)插入第二管道(3)后,气囊(8)充气使第二管道(3)与纤支镜导管(7)密封配合。
2.根据权利要求1所述的无痛纤支镜麻醉管路调节装置,其特征是:所述的气囊(8)与纤支镜导管(7)接触的一面为柔质胶面。
3.根据权利要求2所述的无痛纤支镜麻醉管路调节装置,其特征是:所述的充气阀(6)为单向阀,所述的充气阀(6)内设置有阀座(61)和阀芯(62),所述的阀芯(62)上设置有一阀片(63),所述的阀芯(62)延伸至充气阀(6)阀口位置处,阀片(63)盖在阀座(61)内侧,当气体从阀口进入充气阀(6)时,阀片(63)与阀座(61)分离,阀座(61)上的通气孔贯通,当气体从气囊流向阀口时,阀片(63)压在阀座(61)上,阀座(61)上的通气孔被密封。
4.根据权利要求3所述的无痛纤支镜麻醉管路调节装置,其特征是:所述的柔质三通管(5)为硅胶管,所述的柔质三通管(5)与第三管道(4)连接的一端能转动或弯折。
5.根据权利要求4所述的无痛纤支镜麻醉管路调节装置,其特征是:所述的第二管道(3)的端部设置有封盖(31),所述的封盖(31)能盖住第二管道(3)的管口。
6.根据权利要求5所述的无痛纤支镜麻醉管路调节装置,其特征是:所述的气囊(8)的材质为硅胶或橡胶。
说明书
本实用新型属于医疗器械技术领域,尤其涉及无痛纤支镜麻醉管路调节装置。
纤维支气管镜检查及治疗需要将纤支镜置入患者的气管支气管中,对患者的刺激巨大,在没有麻醉的情况下患者会忍受巨大的痛苦,而无痛纤支镜为患者解除了痛苦,临床需求越来越广泛。对麻醉医生来说无痛纤支镜的呼吸道管理最为关键。随着临床技术的发展,纤支镜下治疗及E-BUS检查等项目的不断发展,对麻醉的需求不断扩大。目前临床上无痛纤支镜喉罩的使用越来越广泛,置入喉罩后需要使用三通连结管路。目前现有的三通连结管路有活动性较差,纤支镜入口大小不便于医生操作等缺点。
为了克服上述现有技术的缺点,本实用新型的目的在于提供一种能固定不同直径无痛纤支镜麻醉管、调节方便的无痛纤支镜麻醉管路调节装置。
为解决上述技术问题,本实用新型采用的技术方案为:
无痛纤支镜麻醉管路调节装置,包括调节装置主体,调节装置主体包括接入喉罩的第一管道、通过纤支镜导管的第二管道以及连接输氧装置的第三管道,第一管道、第二管道和第三管道通过一柔质三通管相连通,第二管道的管内壁上密封贴附有一圈气囊,气囊外接有一充气阀,纤支镜导管插入第二管道后,气囊充气使第二管道与纤支镜导管密封配合。
为优化上述技术方案,采取的具体措施还包括:
上述的气囊与纤支镜麻醉管接触的一面为柔质胶面。
上述的充气阀为单向阀,充气阀内设置有阀座和阀芯,阀芯上设置有一阀片,阀芯延伸至充气阀阀口位置处,阀片盖在阀座内侧,当气体从阀口进入充气阀时,阀片与阀座分离,阀座上的通气孔贯通,当气体从气囊流向阀口时,阀片压在阀座上,阀座上的通气孔被密封。
上述的柔质三通管为硅胶管,柔质三通管与第三管道连接的一端能转动或弯折。
上述的第二管道的端部设置有封盖,封盖能盖住第二管道的管口。
上述的气囊的材质为硅胶或橡胶。
本实用新型提供了无痛纤支镜麻醉管路调节装置,通过一个柔质三通管连接三个管路,由于本装置要放置在患者嘴部,为了方便操作,三通管要求能转动或弯折,故本实用新型采用了硅胶管作为三通管,相比于现有的连接管道,操作更加灵活。由于不同型号的纤支镜管粗细不一,而纤支镜管插入端管道口径是按最粗的纤支镜管设计的,这导致调节装置在与纤支镜管连接处漏气,本实用新型在此处设计了气囊,当纤支镜管插入后,对气囊充气,使气囊密封包围纤支镜管,防止调节装置在与纤支镜管连接处漏气,同时还能有效固定纤支镜。

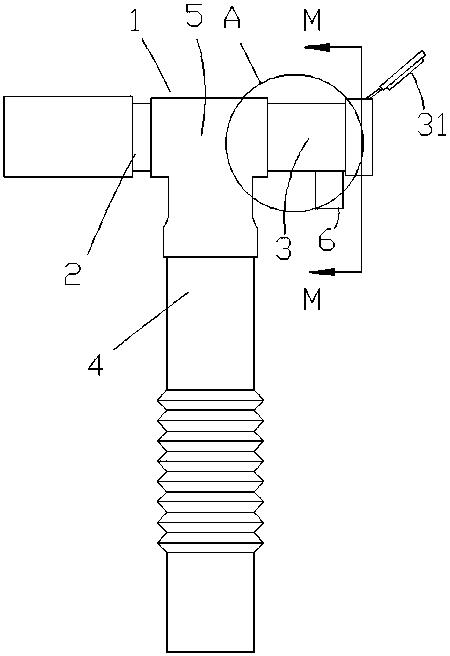

图1是本实用新型的结构示意图;

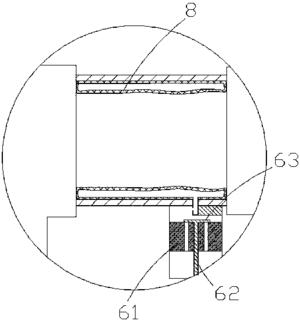

图2是图1的A部放大图;

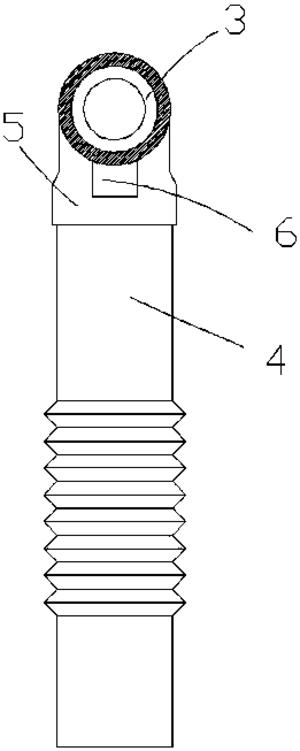

图3是图1的M-M剖视图;

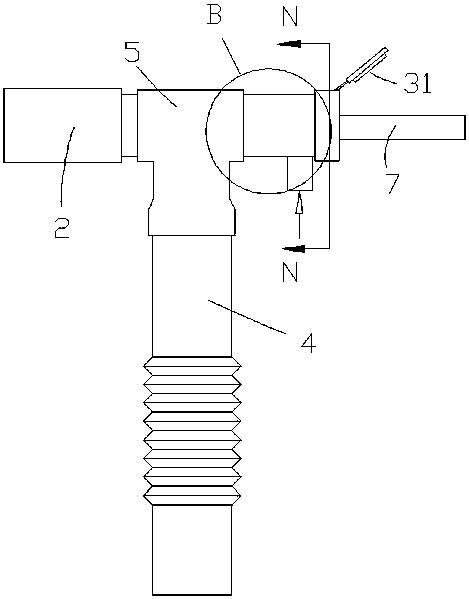

图4是纤支镜管插入第二管道的结构示意图;

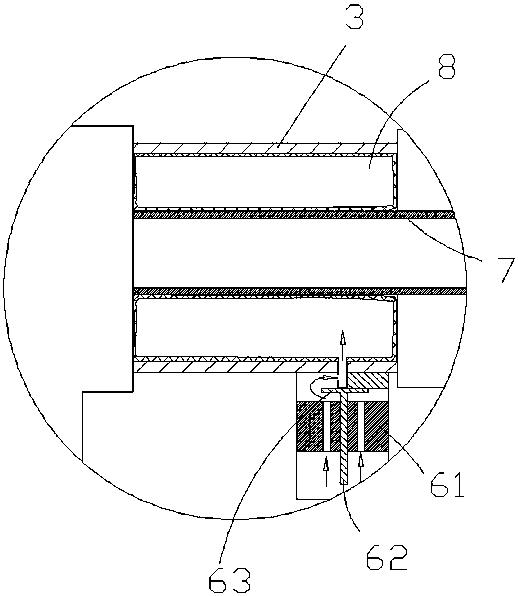

图5是图4的B部放大图;

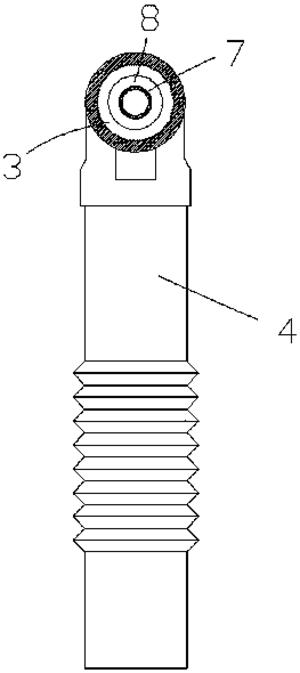

图6是图4的N-N剖视图。
其中的附图标记为:调节装置主体1、第一管道2、第二管道3、封盖31、第三管道4、柔质三通管5、充气阀6、阀座61、阀芯62、阀片63、纤支镜麻醉管7、气囊8。
下面结合附图对本实用新型的技术方案作详细说明。
本实用新型的无痛纤支镜麻醉管路调节装置,包括调节装置主体1,调节装置主体1包括接入喉罩的第一管道2、与纤支镜导管7连接的第二管道3以及连接输氧装置的第三管道4,第一管道2、第二管道3和第三管道4通过一柔质三通管5相连通,第二管道3的管内壁上密封贴附有一圈气囊8,气囊8外接有一充气阀6,纤支镜导管7插入第二管道3后,气囊8充气与纤支镜导管7密封配合。
实施例中,气囊8与纤支镜导管7接触的一面为柔质胶面。
实施例中,充气阀6为单向阀,充气阀6内设置有阀座61和阀芯62,阀芯62上设置有一阀片63,阀芯62延伸至充气阀6阀口位置处,阀片63盖在阀座61内侧,当气体从阀口进入充气阀6时,阀片63与阀座61分离,阀座61上的通气孔贯通,当气体从气囊流向阀口时,阀片63压在阀座61上,阀座61上的通气孔被密封。
实施例中,柔质三通管5为硅胶管,柔质三通管5与第三管道4连接的一端能转动或弯折。
实施例中,第二管道3的端部设置有封盖31,封盖31能盖住第二管道3的管口。
实施例中,气囊8的材质为硅胶或橡胶。
本实用新型使用方法如下:
使用时,将纤支镜导管7插入第二管道3中,然后对充气阀6充气,直至气囊鼓起,完全压住纤支镜导管7,然后调节柔质三通管5,使其弯折或转动,处于一个操作方便的位置,然后进行无痛纤支镜操作。当麻醉结束后拆掉本装置时,用手按压阀芯62,使阀片63顶起,气囊8放气,然后抽出纤支镜导管7,然后将整个装置拿下收起。
以上仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,应视为本实用新型的保护范围。
