【中国实用新型】一种钢丝质量甄别设备
有权-审定授权 中国
- 申请号：
- CN201521132509.8
- 专利权人：
- 盛利维尔（中国）新材料技术有限公司
- 授权公告日/公开日：
- 2016.12.07
- 专利有效期：
- 2015.12.30-2025.12.30
- 技术分类：
- G01:测量；测试
- 转化方式：
- 转让
- 价值度指数：
-
- 63.0分
- 价格：
- 面议
发布人
盛荣生
联系人盛荣生
-
- 13011000154
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201521132509.8
- 申请日
- 20151230
- 公开/公告号
- CN205786473U
- 公开/公告日
- 20161207
- 申请/专利权人
- [盛利维尔（中国）新材料技术有限公司]
- 发明/设计人
- [张明, 盛荣生]
- 主分类号
- G01N27/82
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本实用新型涉及钢丝质量检测设备技术领域，特别是一种钢丝质量甄别设备，包括放置钢丝线盘的放线装置，所述放线装置后端设置有对钢丝施加扭转的虚捻器装置，所述虚捻器装置后端设置有牵引装置，所述牵引装置后端设置有收线装置，所述牵引装置与收线装置之间设置有断丝探测仪，所述断丝探测仪与控制器输入端相连接，所述控制器输出端连接有报警装置。采用上述结构后，经过本实用新型钢丝质量甄别设备的检测，经过虚捻器的加扭退扭，钢丝中有表面缺陷的、夹杂缺陷的、内部有裂纹的、钢丝比较脆的，均会发生断裂从而判断该盘钢丝有问题从而挑选出来，其它没问题的盘可继续在帘线使用，从而减少了浪费。
法律状态
| 法律状态公告日 | 20240409 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):G01N 27/82 专利号:ZL2015211325098 登记生效日:20240328 变更事项:专利权人 变更前权利人:盛利维尔(常州)金属材料有限公司 变更后权利人:中天钢铁集团(淮安)新材料有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:213200 江苏省常州市金坛区南环二路268号 变更后权利人:223300 江苏省淮安市淮阴区长江东路566号 |
| 法律状态公告日 | 20220315 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):G01N 27/82 专利号:ZL2015211325098 变更事项:专利权人 变更前:盛利维尔(中国)新材料技术股份有限公司 变更后:盛利维尔(常州)金属材料有限公司 变更事项:地址 变更前:213200 江苏省常州市金坛区南环二路268号 变更后:213200 江苏省常州市金坛区南环二路268号 |
| 法律状态公告日 | 20170503 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):G01N 27/82 变更事项:专利权人 变更前:盛利维尔（中国）新材料技术有限公司 变更后:盛利维尔（中国）新材料技术股份有限公司 变更事项:地址 变更前:213200 江苏省常州市金坛区南环二路268号 变更后:213200 江苏省常州市金坛区南环二路268号 |
| 法律状态公告日 | 20161207 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 事务数据公告日 | 20240409 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):G01N 27/82 专利号:ZL2015211325098 登记生效日:20240328 变更事项:专利权人 变更前权利人:盛利维尔(常州)金属材料有限公司 变更后权利人:中天钢铁集团(淮安)新材料有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:213200 江苏省常州市金坛区南环二路268号 变更后权利人:223300 江苏省淮安市淮阴区长江东路566号 |
权利要求
权利要求数量（4）
独立权利要求数量（1）
1.一种钢丝质量甄别设备，其特征在于：包括放置钢丝线盘的放线装置，所述 放线装置后端设置有对钢丝施加扭转的虚捻器装置，所述虚捻器装置后端设置 有牵引装置，所述牵引装置后端设置有收线装置，所述牵引装置与收线装置之 间设置有断丝探测仪，所述断丝探测仪与控制器输入端相连接，所述控制器输 出端连接有报警装置。
2.按照权利要求1所述的一种钢丝质量甄别设备，其特征在于：所述放线装置 为恒张力放线装置。
3.按照权利要求1所述的一种钢丝质量甄别设备，其特征在于：所述虚捻器装 置包括可绕轴转动的中空壳体，所述壳体内转动连接有第一扭转轮和第二扭转 轮，所述第一扭转轮和第二扭转轮轴向平行；所述第一扭转轮和第二扭转轮上 开有绕制钢丝的凹槽，所需检测的钢丝成“8”字形绕制在第一扭转轮和第二扭 转轮上。
4.按照权利要求1所述的一种钢丝质量甄别设备，其特征在于：所述断丝探测 仪为磁通量传感器。
1.一种钢丝质量甄别设备，其特征在于：包括放置钢丝线盘的放线装置，所述放线装置后端设置有对钢丝施加扭转的虚捻器装置，所述虚捻器装置后端设置有牵引装置，所述牵引装置后端设置有收线装置，所述牵引装置与收线装置之间设置有断丝探测仪，所述断丝探测仪与控制器输入端相连接，所述控制器输出端连接有报警装置。
2.按照权利要求1所述的一种钢丝质量甄别设备，其特征在于：所述放线装置为恒张力放线装置。
3.按照权利要求1所述的一种钢丝质量甄别设备，其特征在于：所述虚捻器装置包括可绕轴转动的中空壳体，所述壳体内转动连接有第一扭转轮和第二扭转轮，所述第一扭转轮和第二扭转轮轴向平行；所述第一扭转轮和第二扭转轮上开有绕制钢丝的凹槽，所需检测的钢丝成“8”字形绕制在第一扭转轮和第二扭转轮上。
4.按照权利要求1所述的一种钢丝质量甄别设备，其特征在于：所述断丝探测仪为磁通量传感器。
说明书
本实用新型涉及钢丝质量检测设备技术领域，特别是一种钢丝质量甄别设备。
目前在钢帘线制造的帘线捻制工序，常在成绳后发生其中的一根或几根钢丝断裂或整股断裂，由于钢丝已经在绳中，无法知道到底是哪根钢丝质量有问题，当这种断丝在一套钢丝中多次发生导致生产困难时，常常整套退料并报废。绳是由很多钢丝捻制而成的，其中往往只有一根或几根钢丝质量有缺陷，大多数钢丝质量是好的，但由于无法甄别出质量有问题的钢丝而导致整套钢丝报废(捻制工序中一台捻绳机上的所有钢丝称为一套钢丝)。
本实用新型需要解决的技术问题提供一种结构简单且高效的钢丝质量甄别设备。
为解决上述的技术问题，本实用新型的一种钢丝质量甄别设备，包括放置钢丝线盘的放线装置，所述放线装置后端设置有对钢丝施加扭转的虚捻器装置，所述虚捻器装置后端设置有牵引装置，所述牵引装置后端设置有收线装置，所述牵引装置与收线装置之间设置有断丝探测仪，所述断丝探测仪与控制器输入端相连接，所述控制器输出端连接有报警装置。
进一步的，所述放线装置为恒张力放线装置。
进一步的，所述虚捻器装置包括可绕轴转动的中空壳体，所述壳体内转动连接有第一扭转轮和第二扭转轮，所述第一扭转轮和第二扭转轮轴向平行；所述第一扭转轮和第二扭转轮上开有绕制钢丝的凹槽，所需检测的钢丝成“8”字形绕制在第一扭转轮和第二扭转轮上。
进一步的，所述断丝探测仪为磁通量传感器。
采用上述结构后，经过本实用新型钢丝质量甄别设备的检测，经过虚捻器的加扭退扭，钢丝中有表面缺陷的、夹杂缺陷的、内部有裂纹的、钢丝比较脆的，均会发生断裂从而判断该盘钢丝有问题从而挑选出来，其它没问题的盘可继续在帘线使用，从而减少了浪费。
下面将结合附图和具体实施方式对本实用新型作进一步详细的说明。

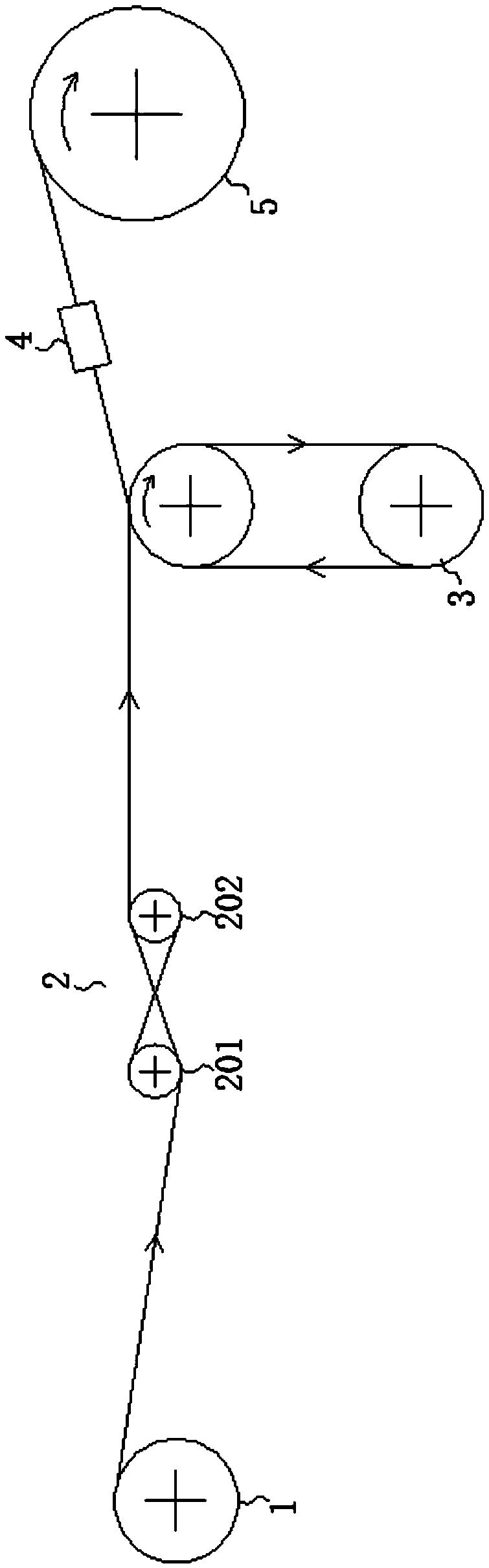

图1为本实用新型一种钢丝质量甄别设备的结构示意图。
图中：1为放线装置，2为虚捻器装置，3为牵引装置，4为断丝探测仪，5为收线装置
201为第一扭转轮，202为第二扭转轮
如图1所示，本实用新型的一种钢丝质量甄别设备，包括放置钢丝线盘的放线装置1，所述放线装置1后端设置有对钢丝施加扭转的虚捻器装置2，所述虚捻器装置2后端设置有牵引装置3，所述牵引装置3后端设置有收线装置5，所述牵引装置3与收线装置5之间设置有断丝探测仪4，所述断丝探测仪4与控制器输入端相连接，所述控制器输出端连接有报警装置。本实施仿方式中断丝探测仪4采用磁通量传感器。
进一步的，所述放线装置为恒张力放线装置。
进一步的，所述虚捻器装置包括可绕轴转动的中空壳体，所述壳体内转动连接有第一扭转轮201和第二扭转轮202，所述第一扭转轮201和第二扭转轮轴202向平行；所述第一扭转轮201和第二扭转轮202上开有绕制钢丝的凹槽，所需检测的钢丝成“8”字形绕制在第一扭转轮201和第二扭转轮202上。
本实用新型的工作原理如下：将需要进行质量检测的钢丝线盘放置在放线装置1上，钢丝线盘上的钢丝由放线装置1放线后成“8”字形绕制在第一扭转轮201和第二扭转轮202的凹槽中。因为本实施方式中虚捻器装置的壳体可以绕轴转动，这样可以对绕制在第一扭转轮201和第二扭转轮202上的钢丝施加扭转。这样经过虚捻器装置2的加扭退扭，钢丝中有表面缺陷的、夹杂缺陷的、内部有裂纹的、钢丝比较脆的，均会发生断裂。发生断裂后的钢丝通过牵引装置3输送到收线装置5的过程中会经过磁通量传感器，断裂的钢丝磁通量必然发生变化，从而传输信号给控制器，控制器通过报警装置报警，提示检测的钢丝有断裂。从而将有问题的钢丝挑选出来，其他没有问题的钢丝可继续在帘线中使用，从而减少了浪费。
虽然以上描述了本实用新型的具体实施方式，但是本领域熟练技术人员应当理解，这些仅是举例说明，可以对本实施方式作出多种变更或修改，而不背离实用新型的原理和实质，本实用新型的保护范围仅由所附权利要求书限定。
