摘要
本实用新型公开了一种造瘘袋磁性固定装置,由造瘘口磁性环和磁性造瘘袋组成,造瘘口磁性环由第一环形磁铁及软垫胶面组成,造瘘口磁性环的中心孔与造瘘口对齐,磁性造瘘袋由第二环形磁铁和接便袋组成,第二环形磁铁能与第一环形磁铁相互磁性固定,使接便袋与造瘘口对接。本实用新型具有在调整引流管位置时不会给患者皮肤带来损害、固定方便、拆卸简单的优点。本实用新型装置固定方便,拆卸简单,造瘘袋可随体位调整位置。修剪合适形状,选择合适位置贴好造瘘口磁性环,可长期摆放,更换造瘘袋简单易行,整个排泄物均从装置内部走行,可以较好的避免在拆卸过程中排泄物溢出至皮肤,从而引起相关并发症。
权利要求
权利要求数量(8)
独立权利要求数量(1)
1.一种造瘘袋磁性固定装置,其特征是:由造瘘口磁性环(1)和磁性造瘘袋(2)组成,所述的造瘘口磁性环(1)由第一环形磁铁(3)及软垫胶面(4)组成,所述的磁性造瘘袋(2)由第二环形磁铁(6)和接便袋(7)组成,所述的第二环形磁铁(6)能与第一环形磁铁(3)相互磁性固定。
2.根据权利要求1所述的一种造瘘袋磁性固定装置,其特征是:所述的第一环形磁铁(3)和第二环形磁铁(6)均采用柔质磁铁制作。
3.根据权利要求2所述的一种造瘘袋磁性固定装置,其特征是:所述的柔质磁铁为橡胶磁铁。
4.根据权利要求1所述的一种造瘘袋磁性固定装置,其特征是:所述的第一环形磁铁(3)与第二环形磁铁(6)的内外径均相匹配。
5.根据权利要求1所述的一种造瘘袋磁性固定装置,其特征是:所述的第二环形磁铁(6)与接便袋(7)分体式设置,所述的第二环形磁铁(6)与第一环形磁铁(3)固定贴合时,接便袋(7)的开口处被紧密压在第一环形磁铁(3)和第二环形磁铁(6)之间。
6.根据权利要求5所述的一种造瘘袋磁性固定装置,其特征是:所述的接便袋(7)除第二环形磁铁(6)处的开口外,还另设有可开放通路。
7.根据权利要求6所述的一种造瘘袋磁性固定装置,其特征是:所述的接便袋(7)为圆口塑料袋。
8.根据权利要求7所述的一种造瘘袋磁性固定装置,其特征是:所述的软垫胶面(4)表面贴设有可撕除的隔离纸。
说明书
本实用新型属于医疗器械技术领域,尤其涉及一种造瘘袋磁性固定装置。
现代外科随着操作技术的发展,尿道造瘘、肠道造瘘等手术越来越多的在临床中应用。而造瘘口的护理一直是临床中的难题。目前最常用的是在造瘘口上使用造瘘袋进行收集排泄物,造瘘袋通过胶面胶黏皮肤,将造瘘袋固定于腹壁上,造瘘口位于胶面中心,将排泄物排到造瘘袋中。但这种造瘘袋拆换麻烦,每次需要揭开胶面,并重新裁剪,大大增加工作量,不利于日常护理。同时造瘘袋一般都有出口,而随着人体位的变化,造瘘袋出口位置不能改变,给护理也带来较多麻烦。
为了克服上述现有技术的缺点,本实用新型的目的在于提供一种固定方便,拆卸简单、能有效减轻护理工作量的造瘘袋磁性固定装置。
为解决上述技术问题,本实用新型采用的技术方案为:
一种造瘘袋磁性固定装置,由造瘘口磁性环和磁性造瘘袋组成,造瘘口磁性环由第一环形磁铁及软垫胶面组成,造瘘口磁性环的中心孔与造瘘口对齐,磁性造瘘袋由第二环形磁铁和接便袋组成,第二环形磁铁能与第一环形磁铁相互磁性固定,使接便袋与造瘘口对接。
为优化上述技术方案,采取的具体措施还包括:
上述的第一环形磁铁和第二环形磁铁均采用柔质磁铁制作。
上述的柔质磁铁为橡胶磁铁。
上述的造瘘口磁性环根据直径不同分为数个型号,根据造瘘口大小选择使用合适直径的造瘘口磁性环与之匹配。
上述的第一环形磁铁与第二环形磁铁的内外径均相匹配。
上述的第二环形磁铁与接便袋分体式设置,第二环形磁铁与第一环形磁铁固定贴合时,接便袋的开口处被紧密压在第一环形磁铁和第二环形磁铁之间。
上述的接便袋除第二环形磁铁处的开口外,还另设有可开放通路。
上述的接便袋为圆口塑料袋。
上述的软垫胶面表面贴设有可撕除的隔离纸。
本实用新型的造瘘袋装置采用具有柔韧性、弹性、可绕曲性的橡胶磁铁材料,制作造瘘口磁性环、磁性造瘘袋。造瘘口磁性环固定于腹壁上,显露造瘘口,磁性造瘘袋通过磁力作用与造瘘口磁性环紧密相贴。造瘘口中的排泄物通过磁性环中心孔进入造瘘袋,磁性造瘘袋可以以第二环形磁铁为中心转动方向,从而调节位置。如需更换造瘘袋,只需揭开磁性相连部分,清洁造瘘口后,取新磁性造瘘袋再次贴附于造瘘口磁性环即可。
本实用新型的优点为:提供方便护理的造瘘袋固定的磁性装置,装置固定方便,拆卸简单,造瘘袋可随体位调整位置。修剪合适形状,选择合适位置贴好造瘘口磁性环,可长期摆放,更换造瘘袋简单易行,整个排泄物均从装置内部走行,可以较好的避免在拆卸过程中排泄物溢出至皮肤,从而引起相关并发症。

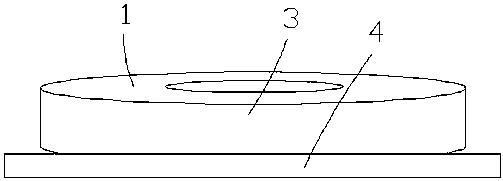

图1是本实用新型造瘘口磁性环的结构示意图;

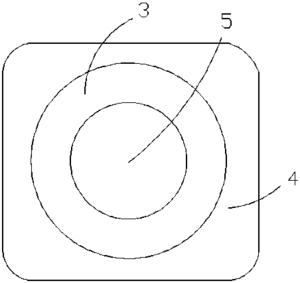

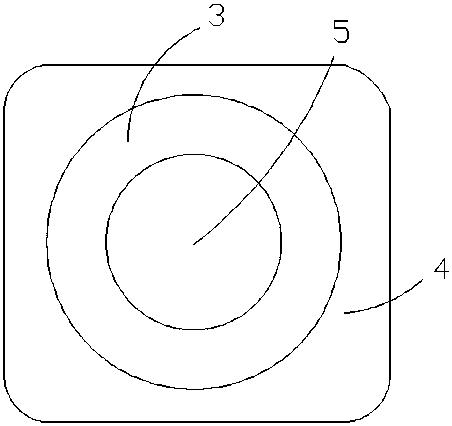

图2是图1的俯视图;

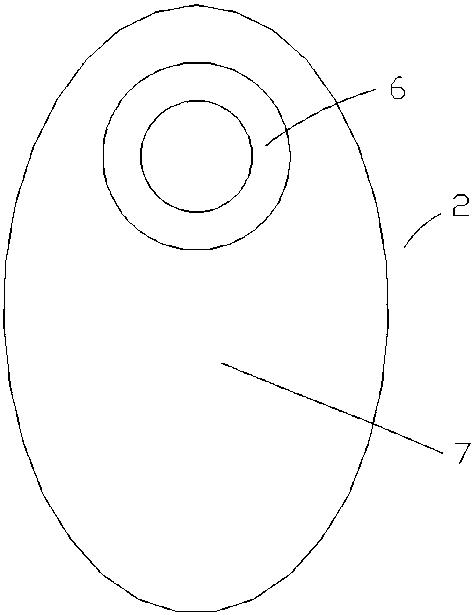

图3是本实用新型磁性造瘘袋的结构示意图。
其中的附图标记为:造瘘口磁性环1、磁性造瘘袋2、第一环形磁铁3、软垫胶面4、中心孔5、第二环形磁铁6、接便袋7。
下面结合附图对本实用新型的技术方案作详细说明。
本实用新型的一种造瘘袋磁性固定装置,由造瘘口磁性环1和磁性造瘘袋2组成,造瘘口磁性环1由第一环形磁铁3及软垫胶面4组成,造瘘口磁性环1的中心孔5与造瘘口对齐,磁性造瘘袋2由第二环形磁铁6和接便袋7组成,第二环形磁铁6能与第一环形磁铁3相互磁性固定,使接便袋7与造瘘口对接。
实施例中,第一环形磁铁3和第二环形磁铁6均采用柔质磁铁制作。
实施例中,柔质磁铁为橡胶磁铁。
实施例中,造瘘口磁性环1根据直径不同分为数个型号,根据造瘘口大小选择使用合适直径的造瘘口磁性环1与之匹配。
实施例中,第一环形磁铁3与第二环形磁铁6的内外径均相匹配。
实施例中,第二环形磁铁6与接便袋7分体式设置,第二环形磁铁6与第一环形磁铁3固定贴合时,接便袋7的开口处被紧密压在第一环形磁铁3和第二环形磁铁6之间。
实施例中,接便袋7除第二环形磁铁6处的开口外,还另设有可开放通路。
实施例中,接便袋7为圆口塑料袋。
实施例中,软垫胶面4表面贴设有可撕除的隔离纸。
本发明的工作原理是:
通过修剪造瘘口磁性环1的软垫胶面4,使其适合造瘘口形状,揭开软垫胶面4隔离纸,将造瘘口磁性环1贴附固定于腹壁,取出磁性造瘘袋2,将接便袋7置于第二环形磁铁6与第一环形磁铁3之间,靠近使其紧密贴附,磁性造瘘袋2可以以第二环形磁铁6为中心转动方向。拆卸仅需放空磁性造瘘袋2内排泄物,固定住造瘘口磁性环1,揭开第二环形磁铁6即可取下。
以上仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,应视为本实用新型的保护范围。
