【中国实用新型】一种适用于消防应急救援的便携式指环速断器

有权-审定授权 中国

申请号:
CN201920681194.4
专利权人:
潘斐
授权公告日/公开日:
2020.01.03
专利有效期:
2019.05.13-2029.05.13
技术分类:
B23:机床;其他类目中不包括的金属加工
历史运营情况:
著录变更
价值度指数:
49.0分
交易方式:
转让
价格:
面议
38 0

发布人

潘斐

联系人潘斐

19931787808
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201920681194.4
申请日
20190513
公开/公告号
CN209886798U
公开/公告日
20200103
申请/专利权人
[潘斐]
发明/设计人
[潘斐]
主分类号
B23D45/18
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
河北(13)
颁证日
G06T1/00
代理人
[段宇]

摘要

本实用新型提供一种适用于消防应急救援的便携式指环速断器,包括下件,挡槽,嵌入槽和切割件;所述主体为矩形结构,再者,插槽的内部两侧设有矩形板状结构的安装板;所述滑槽的内部嵌入安装有底件,还有的是,限位孔的内部通过插装的方式安装有卡件的底端;所述移动件安装在主体的上方,且卡件的底部嵌入安装有万向轮,此处的主体是用来套装在手指的外部的,使得手指可以插入到插槽的内部,使得本装置在操作切割指环的时候,可以避免被救助者看到,防止对被救助人员产生较大的心理影响,不会造成心理负担,使得被救助人员更容易被接受救助,且主体为矩形长条状结构,方便携带,操作简单,外观小巧,有利于消防特种作业。

法律状态

法律状态公告日 20200327
法律状态 著录事项变更
法律状态信息 著录事项变更
IPC(主分类):B23D 45/18
专利申请号:2019206811944
变更事项:发明人
变更前:潘斐
变更后:潘斐 张猛 魏淑琼
法律状态公告日 20200103
法律状态 授权
法律状态信息 授权

权利要求

权利要求数量(7

独立权利要求数量(1

1.一种适用于消防应急救援的便携式指环速断器,其特征在于:该适用于消防应急救援的便携式指环速断器包括:

主体(1),插槽(101),安装板(102),侧槽(103),固定环(104),滑槽(105),限位孔(106),移动件(2),底件(201),卡件(202),插孔(203),反扣丝杠(3),防滑件(301),受力件(302),旋转杆(4),连接块(401),顶仓(5),电机(501),下件(502),挡槽(503),嵌入槽(504)和切割件(505);

所述主体(1)为矩形结构,再者,插槽(101)的内部两侧设有矩形板状结构的安装板(102);所述滑槽(105)的内部嵌入安装有底件(201),还有的是,限位孔(106)的内部通过插装的方式安装有卡件(202)的底端;所述移动件(2)安装在主体(1)的上方,且卡件(202)的底部嵌入安装有万向轮,且卡件(202)的上方通过弹簧与移动件(2)内部相连接,且底件(201)的底部设有凹槽,并且插孔(203)内部安装有弹簧的底端,且移动件(2)以及底件(201)的内部设有矩形结构的中槽;所述反扣丝杠(3)的顶端通过连接轴安装在底件(201)的两侧内部,且受力件(302)的底部设有矩形结构的卡齿,且受力件(302)的外端设有挡板;所述旋转杆(4)的外端设有掰动杆,且旋转杆(4)的内端为T形圆形结构,且旋转杆(4)的内端通过嵌入的方式安装在安装板(102)内部的旋转槽内部,并且受力件(302)底部的卡齿与旋转杆(4)外侧的受力齿相契合;所述顶仓(5)为矩形结构,且顶仓(5)的内部设有控制器,且顶仓(5)的侧边设有电机(501),且顶仓(5)的底部内部中间位置设有切割件(505),且顶仓(5)的底部边角位置与弹簧的顶端相连接。

2.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述安装板(102)的内侧中间位置设有T形圆形结构的旋转孔,该主体(1)的内部中间位置设有矩形结构的插槽(101),且主体(1)的两侧设有矩形倾斜状结构的侧槽(103),并且主体(1)的两侧后方通过连接件安装有固定环(104)。

3.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述主体(1)的上方设有矩形结构的滑槽(105),且滑槽(105)的两侧上方设有圆形结构的限位孔(106),并且限位孔(106)的上方边缘位置为倾斜状结构。

4.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述移动件(2)为矩形板状结构,且移动件(2)的底部设有T形板状结构的底件(201),且移动件(2)的两侧底部通过嵌入的方式安装有T形结构的卡件(202),并且移动件(2)的顶端边角位置设有插孔(203)。

5.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述反扣丝杠(3)为弧形板状结构,且反扣丝杠(3)的内侧通过粘接的方式安装有橡胶材质的防滑件(301),并且反扣丝杠(3)的外侧通过连接轴安装有矩形长条状结构的受力件(302)。

6.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述旋转杆(4)为圆柱形长条状结构,且旋转杆(4)的外侧设有矩形长条状结构的受力齿,且旋转杆(4)的外侧通过套装的方式安装有矩形结构的连接块(401),并且连接块(401)的侧边内部安装有受力件(302)。

7.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述顶仓(5)的底部设有矩形结构的下件(502),且下件(502)的前后端底部中间位置设有矩形结构的挡槽(503),且下件(502)的侧边中间位置设有矩形结构的嵌入槽(504),并且切割件(505)底端处于挡槽(503)的内部。

1.一种适用于消防应急救援的便携式指环速断器,其特征在于:该适用于消防应急救援的便携式指环速断器包括: 主体(1),插槽(101),安装板(102),侧槽(103),固定环(104),滑槽(105),限位孔(106),移动件(2),底件(201),卡件(202),插孔(203),反扣丝杠(3),防滑件(301),受力件(302),旋转杆(4),连接块(401),顶仓(5),电机(501),下件(502),挡槽(503),嵌入槽(504)和切割件(505); 所述主体(1)为矩形结构,再者,插槽(101)的内部两侧设有矩形板状结构的安装板(102);所述滑槽(105)的内部嵌入安装有底件(201),还有的是,限位孔(106)的内部通过插装的方式安装有卡件(202)的底端;所述移动件(2)安装在主体(1)的上方,且卡件(202)的底部嵌入安装有万向轮,且卡件(202)的上方通过弹簧与移动件(2)内部相连接,且底件(201)的底部设有凹槽,并且插孔(203)内部安装有弹簧的底端,且移动件(2)以及底件(201)的内部设有矩形结构的中槽;所述反扣丝杠(3)的顶端通过连接轴安装在底件(201)的两侧内部,且受力件(302)的底部设有矩形结构的卡齿,且受力件(302)的外端设有挡板;所述旋转杆(4)的外端设有掰动杆,且旋转杆(4)的内端为T形圆形结构,且旋转杆(4)的内端通过嵌入的方式安装在安装板(102)内部的旋转槽内部,并且受力件(302)底部的卡齿与旋转杆(4)外侧的受力齿相契合;所述顶仓(5)为矩形结构,且顶仓(5)的内部设有控制器,且顶仓(5)的侧边设有电机(501),且顶仓(5)的底部内部中间位置设有切割件(505),且顶仓(5)的底部边角位置与弹簧的顶端相连接。 2.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述安装板(102)的内侧中间位置设有T形圆形结构的旋转孔,该主体(1)的内部中间位置设有矩形结构的插槽(101),且主体(1)的两侧设有矩形倾斜状结构的侧槽(103),并且主体(1)的两侧后方通过连接件安装有固定环(104)。 3.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述主体(1)的上方设有矩形结构的滑槽(105),且滑槽(105)的两侧上方设有圆形结构的限位孔(106),并且限位孔(106)的上方边缘位置为倾斜状结构。 4.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述移动件(2)为矩形板状结构,且移动件(2)的底部设有T形板状结构的底件(201),且移动件(2)的两侧底部通过嵌入的方式安装有T形结构的卡件(202),并且移动件(2)的顶端边角位置设有插孔(203)。 5.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述反扣丝杠(3)为弧形板状结构,且反扣丝杠(3)的内侧通过粘接的方式安装有橡胶材质的防滑件(301),并且反扣丝杠(3)的外侧通过连接轴安装有矩形长条状结构的受力件(302)。 6.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述旋转杆(4)为圆柱形长条状结构,且旋转杆(4)的外侧设有矩形长条状结构的受力齿,且旋转杆(4)的外侧通过套装的方式安装有矩形结构的连接块(401),并且连接块(401)的侧边内部安装有受力件(302)。 7.如权利要求1所述适用于消防应急救援的便携式指环速断器,其特征在于:所述顶仓(5)的底部设有矩形结构的下件(502),且下件(502)的前后端底部中间位置设有矩形结构的挡槽(503),且下件(502)的侧边中间位置设有矩形结构的嵌入槽(504),并且切割件(505)底端处于挡槽(503)的内部。

说明书

技术领域

本实用新型属于新型指环速断领域,更具体地说,特别涉及一种适用于消防应急救援的便携式指环速断器。

背景技术

目前国内消防对于戒指等环状物卡住手指取不下来多采用断线钳、手砂轮等器械进行切割取下。

例如申请号CN201220413971.5中涉及一种指环切割机,包括机头,底端侧壁上安装有一个圆形切割刀,圆形切割刀连接在一驱动电机的输出端;保护性底板,嵌进手指和指环之间,位于圆形切割刀所处的圆形平面上,安装在一底板安装座上,底板安装座一端固定连接在一连接臂的一端;调距装置,在机头侧壁上设有一纵向滑槽或一贯穿两侧侧壁的纵向通孔,调距装置位于纵向滑槽或纵向通孔内,调距装置的一端从机头顶部的通孔伸出连接一旋钮,另一端通过纵向滑槽或纵向通孔与连接臂的另一端铰接;和一手柄,连接机头。本指环切割机在手指和指环之间有有保护性底板可保护被施救者手指的安全,扭动旋钮调节圆形切割刀和指环之间的间距进行进刀切割,手指和指环部分的部件体积较小,因此也便于操作。

基于现有技术中的设备发现,现有的指环速断器在使用的时候,防止切割火花飞溅碎屑易伤人的结构不够完善,不便于在切割的时候防止火花四溅,且现有的指环速断器在使用的时候,对切割进行遮蔽的结构不够完善,不便于将切割过程挡住,不便于减轻被救助人员的心理负担。

于是,有鉴于此,针对现有的结构及缺失予以研究改良,提供一种适用于消防应急救援的便携式指环速断器,以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题,本实用新型提供一种适用于消防应急救援的便携式指环速断器,以解决现有的指环速断器在使用的时候,防止切割火花飞溅碎屑易伤人的结构不够完善,不便于在切割的时候防止火花四溅,且现有的指环速断器在使用的时候,对切割进行遮蔽的结构不够完善,不便于将切割过程挡住,不便于减轻被救助人员的心理负担的问题。

本实用新型适用于消防应急救援的便携式指环速断器的目的与功效,由以下具体技术手段所达成:

一种适用于消防应急救援的便携式指环速断器,包括主体,插槽,安装板,侧槽,固定环,滑槽,限位孔,移动件,底件,卡件,插孔,反扣丝杠,防滑件,受力件,旋转杆,连接块,顶仓,电机,下件,挡槽,嵌入槽和切割件;所述主体为矩形结构,再者,插槽的内部两侧设有矩形板状结构的安装板;所述滑槽的内部嵌入安装有底件,还有的是,限位孔的内部通过插装的方式安装有卡件的底端;所述移动件安装在主体的上方,且卡件的底部嵌入安装有万向轮,且卡件的上方通过弹簧与移动件内部相连接,且底件的底部设有凹槽,并且插孔内部安装有弹簧的底端,且移动件以及底件的内部设有矩形结构的中槽;所述反扣丝杠的顶端通过连接轴安装在底件的两侧内部,且受力件的底部设有矩形结构的卡齿,且受力件的外端设有挡板;所述旋转杆的外端设有掰动杆,且旋转杆的内端为T形圆形结构,且旋转杆的内端通过嵌入的方式安装在安装板内部的旋转槽内部,并且受力件底部的卡齿与旋转杆外侧的受力齿相契合;所述顶仓为矩形结构,且顶仓的内部设有控制器,且顶仓的侧边设有电机,且顶仓的底部内部中间位置设有切割件,且顶仓的底部边角位置与弹簧的顶端相连接。

进一步的,所述安装板的内侧中间位置设有T形圆形结构的旋转孔,该主体的内部中间位置设有矩形结构的插槽,且主体的两侧设有矩形倾斜状结构的侧槽,并且主体的两侧后方通过连接件安装有固定环。

进一步的,所述主体的上方设有矩形结构的滑槽,且滑槽的两侧上方设有圆形结构的限位孔,并且限位孔的上方边缘位置为倾斜状结构。

进一步的,所述移动件为矩形板状结构,且移动件的底部设有T形板状结构的底件,且移动件的两侧底部通过嵌入的方式安装有T形结构的卡件,并且移动件的顶端边角位置设有插孔。

进一步的,所述反扣丝杠为弧形板状结构,且反扣丝杠的内侧通过粘接的方式安装有橡胶材质的防滑件,并且反扣丝杠的外侧通过连接轴安装有矩形长条状结构的受力件。

进一步的,所述旋转杆为圆柱形长条状结构,且旋转杆的外侧设有矩形长条状结构的受力齿,且旋转杆的外侧通过套装的方式安装有矩形结构的连接块,并且连接块的侧边内部安装有受力件。

进一步的,所述顶仓的底部设有矩形结构的下件,且下件的前后端底部中间位置设有矩形结构的挡槽,且下件的侧边中间位置设有矩形结构的嵌入槽,并且切割件底端处于挡槽的内部。

与现有技术相比,本实用新型具有如下有益效果:

在本装置中,设置了主体以及下件,此处的主体是用来套装在手指的外部的,使得手指可以插入到插槽的内部,使得本装置在操作切割指环的时候,可以避免被救助者看到,防止对被救助人员产生较大的心理影响,不会造成心理负担,使得被救助人员更容易被接受救助,且主体为矩形长条状结构,方便携带,操作简单,外观小巧,有利于消防特种作业,而安装板则是起到了安装旋转杆的内端的作用,使得旋转杆的内端可以嵌入在安装板内部的旋转槽内部,使得旋转杆可以有效稳定的控制反扣丝杠翻转,使反扣丝杠对指环加紧,保证切割不受外界因素影响,而侧槽则是用来辅助使旁边的手指通过的,使得旁边的手指可以插入到固定环的内部,使得固定环可以起到辅助固定的作用,使得主体可以稳固的套装在手指的外部,使得在切断指环的时候,可以更加的稳固;

而此处的下件起到了带动切割件向下移动的作用,使得切割件可以处于挡槽的内部对指环进行切割,防止切割件在使用的时候出现火花飞溅以及产生的碎屑伤人的现象,使得在切割的时候,指环可以处于嵌入槽的内部被切割,使指环可以被固定在嵌入槽的内部,使得移动件在固定之后不会出现偏移的时候,可以稳固的进行切割,避免二次伤害,且在切割的时候,下件底部可以将手指指环旁边的肉向下压动,使得手指与指环内部上方进行较小分离,从而保证切割准确性及首次切割成功率,使得本装置在使用的时候,可以直接压动顶仓的上方,使得下件带动切割件向下移动,操作简单,一次切割即可达到救助的目的,非专业人员也可操作,且切割快速便捷,可以提高救助率,从而解决了使用的时候,防止切割火花飞溅碎屑易伤人的结构不够完善,不便于在切割的时候防止火花四溅,且现有的指环速断器在使用的时候,对切割进行遮蔽的结构不够完善,不便于将切割过程挡住,不便于减轻被救助人员的心理负担的问题。

附图说明

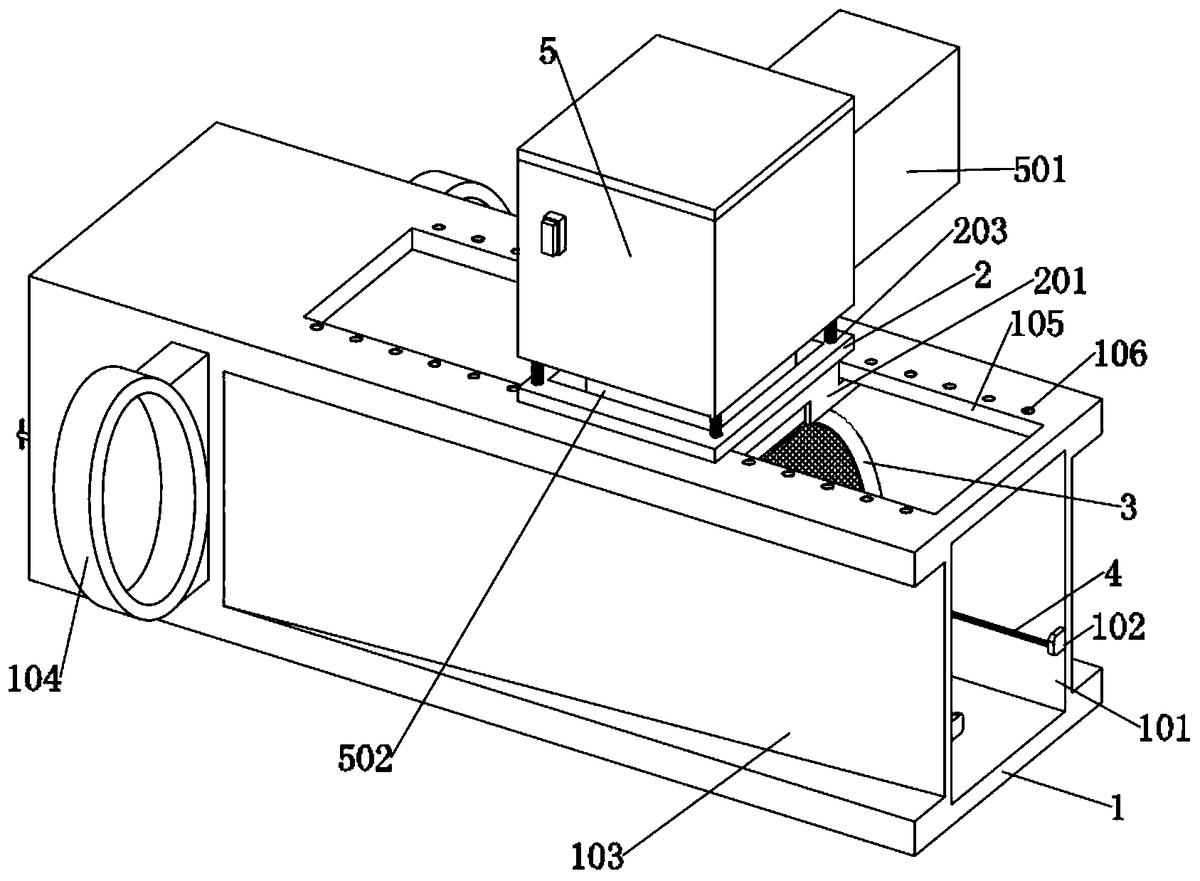

图1是本实用新型的立体结构示意图。

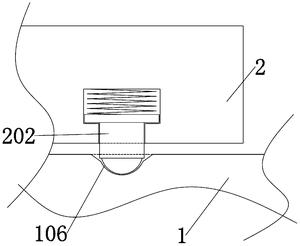

图2是本实用新型的移动件局部侧视内部结构示意图。

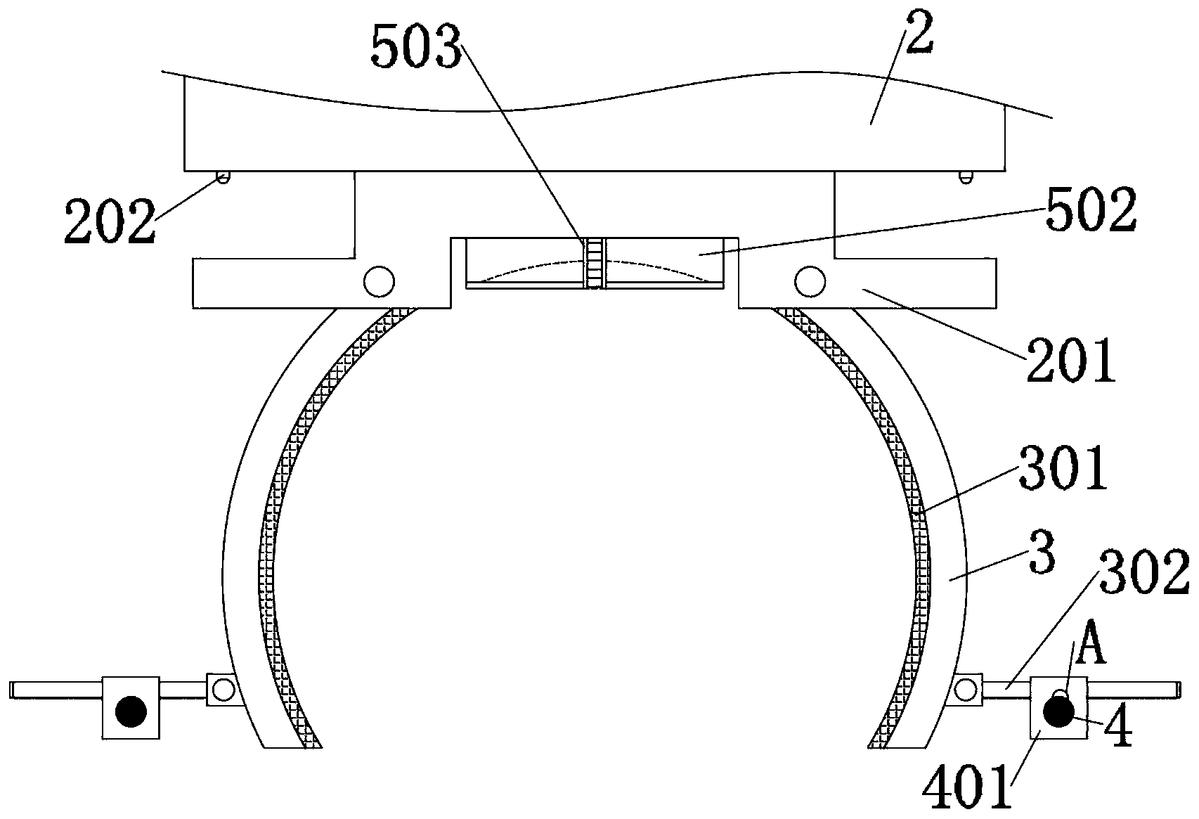

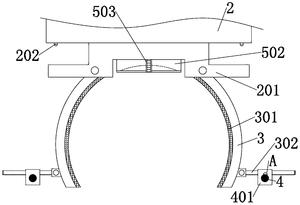

图3是本实用新型的反扣丝杠主视结构示意图。

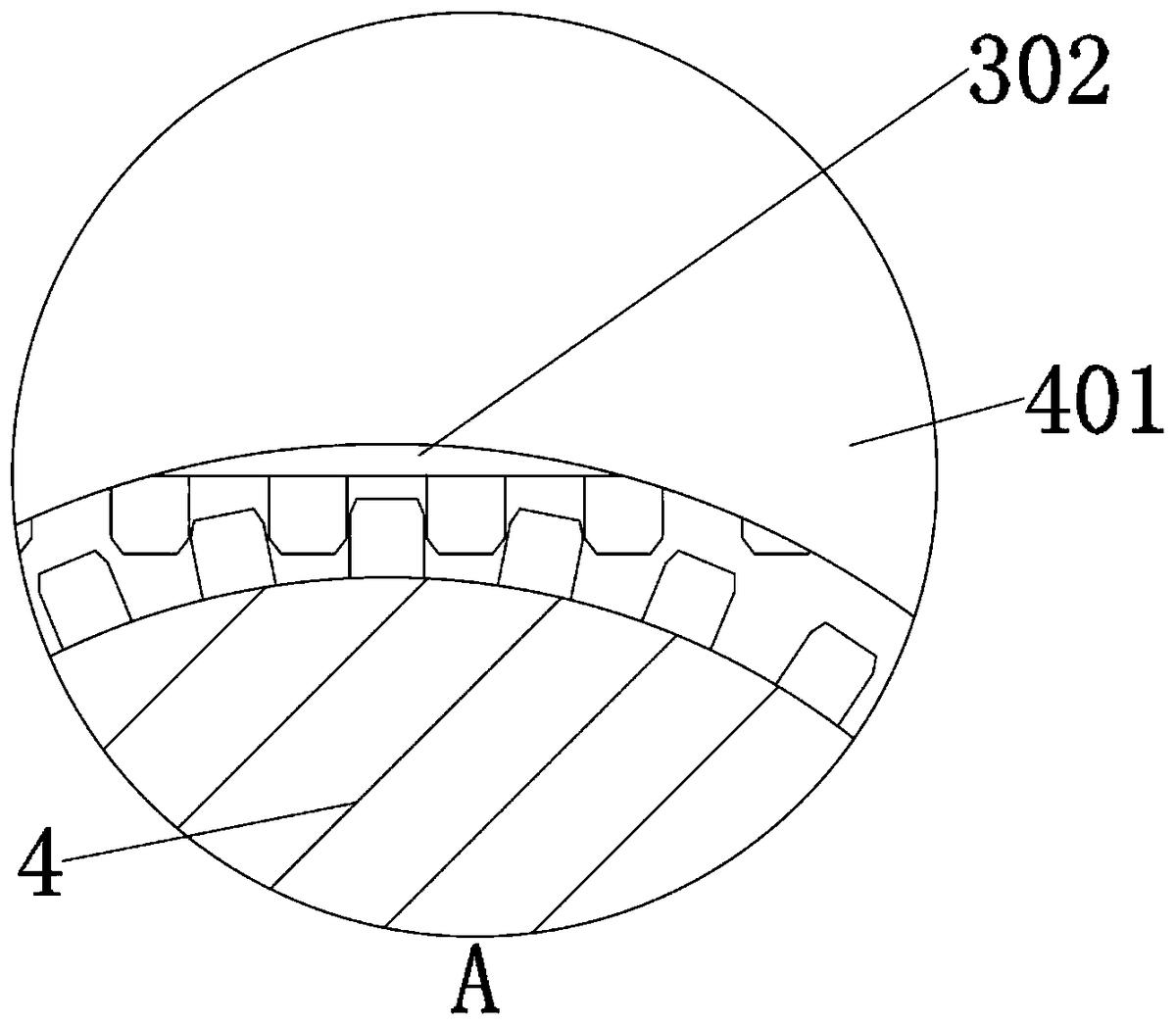

图4是本实用新型由图3引出的A部局部放大结构示意图。

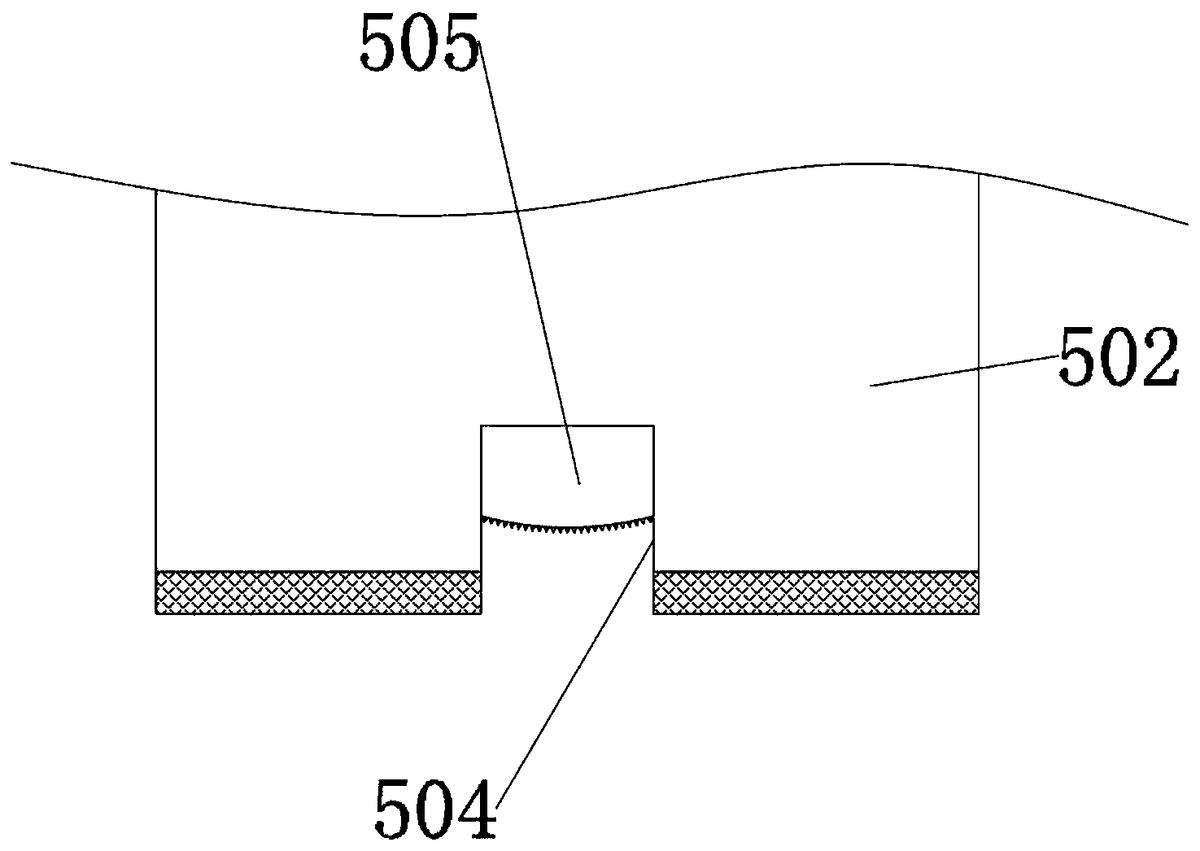

图5是本实用新型的下件局部侧视结构示意图。

图中,部件名称与附图编号的对应关系为:

1、主体;101、插槽;102、安装板;103、侧槽;104、固定环;105、滑槽;106、限位孔;2、移动件;201、底件;202、卡件;203、插孔;3、反扣丝杠;301、防滑件;302、受力件;4、旋转杆;401、连接块;5、顶仓;501、电机;502、下件;503、挡槽;504、嵌入槽;505、切割件。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不能用来限制本实用新型的范围。

在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上;术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”等仅用于描述目的,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

实施例:

如附图1至附图5所示:

本实用新型提供一种适用于消防应急救援的便携式指环速断器,包括主体1,插槽101,安装板102,侧槽103,固定环104,滑槽105,限位孔106,移动件2,底件201,卡件202,插孔203,反扣丝杠3,防滑件301,受力件302,旋转杆4,连接块401,顶仓5,电机501,下件502,挡槽503,嵌入槽504和切割件505;所述主体1为矩形结构,再者,插槽101的内部两侧设有矩形板状结构的安装板102;所述滑槽105的内部嵌入安装有底件201,还有的是,限位孔106的内部通过插装的方式安装有卡件202的底端;所述移动件2安装在主体1 的上方,且卡件202的底部嵌入安装有万向轮,且卡件202的上方通过弹簧与移动件2内部相连接,且底件201的底部设有凹槽,并且插孔203内部安装有弹簧的底端,且移动件2以及底件201的内部设有矩形结构的中槽;所述反扣丝杠3的顶端通过连接轴安装在底件201 的两侧内部,且受力件302的底部设有矩形结构的卡齿,且受力件302的外端设有挡板;所述旋转杆4的外端设有掰动杆,且旋转杆4的内端为T形圆形结构,且旋转杆4的内端通过嵌入的方式安装在安装板102内部的旋转槽内部,并且受力件302底部的卡齿与旋转杆4外侧的受力齿相契合;所述顶仓5为矩形结构,且顶仓5的内部设有控制器,且顶仓5的侧边设有电机501,且顶仓5的底部内部中间位置设有切割件505,且顶仓5的底部边角位置与弹簧的顶端相连接。

其中,所述安装板102的内侧中间位置设有T形圆形结构的旋转孔,该主体1的内部中间位置设有矩形结构的插槽101,且主体1的两侧设有矩形倾斜状结构的侧槽103,并且主体 1的两侧后方通过连接件安装有固定环104,此处的主体1是用来套装在手指的外部的,使得手指可以插入到插槽101的内部,使得本装置在操作切割指环的时候,可以避免被救助者看到,防止对被救助人员产生较大的心理影响,不会造成心理负担,使得被救助人员更容易被接受救助,且主体1为矩形长条状结构,方便携带,操作简单,外观小巧,有利于消防特种作业,而安装板102则是起到了安装旋转杆4的内端的作用,使得旋转杆4的内端可以嵌入在安装板102内部的旋转槽内部,使得旋转杆4可以有效稳定的控制反扣丝杠3翻转,使反扣丝杠3对指环加紧,保证切割不受外界因素影响,而侧槽103则是用来辅助使旁边的手指通过的,使得旁边的手指可以插入到固定环104的内部,使得固定环104可以起到辅助固定的作用,使得主体1可以稳固的套装在手指的外部,使得在切断指环的时候,可以更加的稳固。

其中,所述主体1的上方设有矩形结构的滑槽105,且滑槽105的两侧上方设有圆形结构的限位孔106,并且限位孔106的上方边缘位置为倾斜状结构,此处的滑槽105起到了滑轨导向的作用,使得移动件2可以处于滑槽105的上方进行移动,从而调节切割件505的位置,使得指环在处于不同位置的时候,可以调节切割件505的切割位置,而限位孔106则是用来使卡件202的底端插入的,使得卡件202在嵌入的时候,可以被固定,使得在按压顶仓 5上方的时候,可以使卡件202的底端稳固的插入在限位孔106的内部,从而保证切割不偏移,避免二次伤害,而限位孔106的外端边缘位置为倾斜状结构,是为了使得在不进行切割调节移动件2位置的时候,可以更加的便捷。

其中,所述移动件2为矩形板状结构,且移动件2的底部设有T形板状结构的底件201,且移动件2的两侧底部通过嵌入的方式安装有T形结构的卡件202,并且移动件2的顶端边角位置设有插孔203,此处的移动件2起到了带动顶仓5以及切割件505移动的作用,使得切割件505可以调节位置对不同位置的指环进行切割,而底件201则是用来安装在滑槽105的底部主体1内部的,使得移动件2在移动的时候可以更加的稳固,从而按照需要的方向移动,而卡件202则是用来插入到限位孔106内部的,使得移动件2在带动切割件505移动到适当的位置之后,可以被限位,使得切割件505在切割的时候,可以保证切割不偏移,避免二次伤害,而插孔203则是用来安装弹簧的底端的,使得顶仓5在不使用的时候,可以将顶仓5以及切割件505支撑处于上方,使得在需要切割的时候可以按压顶仓5,使得切割件505 可以调节切割高度,保证切割准确性及首次切割成功率。

其中,所述反扣丝杠3为弧形板状结构,且反扣丝杠3的内侧通过粘接的方式安装有橡胶材质的防滑件301,并且反扣丝杠3的外侧通过连接轴安装有矩形长条状结构的受力件302,此处的反扣丝杠3是用来在插槽101的内部与指环的外侧进行接触的,使得指环可以被固定,使得反扣丝杠3对指环加紧,保证切割不受外界因素影响,避免出现二次伤害,使得切割的时候更加稳定,不会出现偏移,而橡胶材质的防滑件301则是起到了主要与指环接触的作用,从而保证指环被固定的更加稳固,不会出现滑动,而受力件302则是用来通过底部的卡齿与旋转杆4外侧的受力齿契合的,使得旋转杆4在转动的时候,可以有效的使受力件302移动,从而控制反扣丝杠3的翻转,反扣丝杠3可以对不同大小的指环进行固定。

其中,所述旋转杆4为圆柱形长条状结构,且旋转杆4的外侧设有矩形长条状结构的受力齿,且旋转杆4的外侧通过套装的方式安装有矩形结构的连接块401,并且连接块401的侧边内部安装有受力件302,此处的旋转杆4使用通过在需要调节反扣丝杠3将指环固定的之后,可以通过人力在外部转动旋转杆4,使得旋转杆4可以通过外部的受力齿与受力件302 底部的卡齿契合,从而将受力件302移动,使得反扣丝杠3可以调节固定大小,使得不同大小的之后也可以被固定,而连接块401则是起到了将受力件302与旋转杆4连接的作用,使得受力齿与卡齿可以契合,从而使得旋转杆4可以有效的控制反扣丝杠3进行固定。

其中,所述顶仓5的底部设有矩形结构的下件502,且下件502的前后端底部中间位置设有矩形结构的挡槽503,且下件502的侧边中间位置设有矩形结构的嵌入槽504,并且切割件505底端处于挡槽503的内部,此处的下件502起到了带动切割件505向下移动的作用,使得切割件505可以处于挡槽503的内部对指环进行切割,防止切割件505在使用的时候出现火花飞溅以及产生的碎屑伤人的现象,使得在切割的时候,指环可以处于嵌入槽504的内部被切割,使指环可以被固定在嵌入槽504的内部,使得移动件2在固定之后不会出现偏移的时候,可以稳固的进行切割,避免二次伤害,且在切割的时候,下件502底部可以将手指指环旁边的肉向下压动,使得手指与指环内部上方进行较小分离,从而保证切割准确性及首次切割成功率,使得本装置在使用的时候,可以直接压动顶仓5的上方,使得下件502带动切割件505向下移动,操作简单,一次切割即可达到救助的目的,非专业人员也可操作,且切割快速便捷,可以提高救助率,且嵌入槽504与切割件505的底部设有一定的空间距离,可以有效地对手指进行防护,从而保证切割准确性及首次切割成功率。

本实施例的具体使用方式与作用:

本实用新型中,首先通过人力将本装置进行移动,然后使被救助人员需要被切割指环的手指插入到插槽101的内部,使得旁边的手指可以通过侧槽103出入到固定环104的内部,使得固定环104可以将手指进行辅助固定,然后通过人力将顶仓5以及移动件2进行移动,使得反扣丝杠3可以处于指环的两侧位置,使得卡件202插入到限位孔106的内部,然后通过人力转动旋转杆4外端的掰动杆,使得旋转杆4通过受力齿以及卡齿将动力传递给反扣丝杠3,使得反扣丝杠3逐渐将指环夹住,使得指环可以被固定,然后通过人力打开电机501的电源开关,使得电机501以及切割件505可以被运转,然后通过人力初步按压顶仓5的上方,使得指环可以嵌入在嵌入槽504的内部,使得指环可以被辅助固定,然后再次按压顶仓5的上方,使得下件502的底端可以将指环两侧的肉初步向下压动,使得挡槽503内部的切割件505可以逐渐与指环进行接触切割,从而将指环之间被切割断裂,从而完成消防救援操作。

本实用新型的实施例是为了示例和描述起见而给出的,而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用,并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
