【中国实用新型】一种VR游戏狙击枪
有权-审定授权 中国
- 申请号：
- CN201920769684.X
- 专利权人：
- 信亮
- 授权公告日/公开日：
- 2020.04.21
- 专利有效期：
- 2019.05.24-2029.05.24
- 技术分类：
- A63:运动；游戏；娱乐活动
- 转化方式：
- 许可
- 价值度指数：
-
- 57.0分
- 价格：
- 面议
发布人
信亮
联系人信亮
-
- 13933818195
-
- xinliang99@126.com
-
- 32578910
-
- 13933818195
-
- 石家庄市长安区丰收路红珊湾小区1号楼2单元2501
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201920769684.X
- 申请日
- 20190524
- 公开/公告号
- CN210355987U
- 公开/公告日
- 20200421
- 申请/专利权人
- [信亮]
- 发明/设计人
- [信亮]
- 主分类号
- A63F13/837
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 河北(13)
- 颁证日
- G06T1/00
- 代理人
- [王霞]
摘要
本实用新型属于VR游戏机技术领域，公开了一种VR游戏狙击枪，包括狙击枪的枪体以及设置在枪体上的瞄准组件，所述枪体内设置有主控模块，所述瞄准组件包括瞄准镜壳体，所述瞄准镜壳体的一端内设置有目镜组件，所述瞄准镜壳体的另一端内设置有与主控模块连接的信号处理模块；所述目镜组件与信号处理模块之间设置有显示屏，所述显示屏与主控模块连接；所述瞄准镜壳体的外侧分别设置有模拟分划板照明调节钮、模拟密位调节钮、目镜调节环和模拟变倍调节环，所述模拟分划板照明调节钮、模拟密位调节钮、模拟变倍调节环分别与信号处理模块通讯连接。本实用新型解决了现有VR狙击枪的瞄准镜不能进行模拟瞄准的问题，具有较真实的游戏体验感。
权利要求
权利要求数量（6）
独立权利要求数量（1）
1.一种VR游戏狙击枪，包括狙击枪的枪体以及设置在枪体上的瞄准组件(2)，所述枪体内设置有主控模块，其特征在于：所述瞄准组件(2)包括瞄准镜壳体(15)，所述瞄准镜壳体(15)的一端内设置有目镜组件(14)，所述瞄准镜壳体(15)的另一端内设置有与主控模块连接的信号处理模块(16)；所述目镜组件(14)与信号处理模块(16)之间设置有显示屏(13)，所述显示屏(13)与主控模块连接；所述瞄准镜壳体(15)的外侧分别设置有模拟分划板照明调节钮(10)、模拟密位调节钮、目镜调节环(8)和模拟变倍调节环(9)，所述模拟分划板照明调节钮(10)、模拟密位调节钮、模拟变倍调节环(9)分别与信号处理模块(16)通讯连接；所述目镜调节环(8)设置在目镜组件(14)外侧的瞄准镜壳体(15)上。
2.根据权利要求1所述的一种VR游戏狙击枪，其特征在于：所述枪体设置有主控模块、仿真模块、电池；所述仿真模块和电池分别与主控模块连接；所述仿真模块包括振动仿真模块、扳机模块、信息采集模块和弹夹模块；所述扳机模块包括扳机(6)、扳机(6)感应模块以及用于锁定、解除锁定画面的触控锁定模块，所述扳机(6)与扳机(6)感应模块连接，所述触控锁定模块设置在与扳机(6)邻近的枪体外侧。
3.根据权利要求2所述的一种VR游戏狙击枪，其特征在于：所述弹夹模块包括与枪体可拆卸连接的弹夹(7)、设置在弹夹(7)顶部的多个档位卡槽(19)、滑动卡接在多个档位卡槽(19)之间的档位滑块(18)以及与档位滑块(18)接触连接的档位感应模块，所述档位感应模块设置在枪体内。
5.根据权利要求2所述的一种VR游戏狙击枪，其特征在于：所述信息采集模块包括分别与主控模块连接的温度传感器、湿度传感器、陀螺仪、重力传感器和角度传感器。
4.根据权利要求1所述的一种VR游戏狙击枪，其特征在于：所述瞄准镜壳体(15)上设置有第一数据传输接口；所述枪体上设置有第二数据传输接口，所述枪体的第二数据传输接口通过数据传输线与瞄准镜上的第一数据传输接口连接。
6.根据权利要求1所述的一种VR游戏狙击枪，其特征在于：所述模拟密位调节钮包括模拟密位横向调节钮(12)和模拟密位竖向调节钮(11)。
说明书
技术领域
本实用新型属于VR游戏机技术领域，具体涉及一种VR游戏狙击枪。
背景技术
自从微电脑技术得到应用以来，电子游戏便逐步得到普及。从电视游戏机、手持微型游戏机、大型电脑游戏机、个人电脑游戏、体感游戏机、模拟真实游戏机、手机(平板电脑)游戏机到现在的VR游戏机，各种游戏机不断出现在人们的业余生活中。射击类游戏作为电子游戏中不可或缺的一大类，一直受到人们的热捧，虽然出现了“真人CS”以及一些运用VR技术的大型游戏机，但是在VR狙击枪方面存在体验感较差的问题，不能够较好的模拟出真实的狙击射击环境和进行狙击射击动作，使得体验感较差，而且狙击枪的瞄准镜不能进行画面的模拟瞄准。
发明内容
为了解决现有技术存在的上述问题，本实用新型目的在于提供一种VR游戏狙击枪。
本实用新型所采用的技术方案为：
一种VR游戏狙击枪，包括狙击枪的枪体以及设置在枪体上的瞄准组件，所述枪体内设置有主控模块，所述瞄准组件包括瞄准镜壳体，所述瞄准镜壳体的一端内设置有目镜组件，所述瞄准镜壳体的另一端内设置有与主控模块连接的信号处理模块；所述目镜组件与信号处理模块之间设置有显示屏，所述显示屏与主控模块连接；所述瞄准镜壳体的外侧分别设置有模拟分划板照明调节钮、模拟密位调节钮、目镜调节环和模拟变倍调节环，所述模拟分划板照明调节钮、模拟密位调节钮、模拟变倍调节环分别与信号处理模块通讯连接；所述目镜调节环设置在目镜组件外侧的瞄准镜壳体上。
进一步的，为了更好的对本实用新型进行说明，所述枪体内还设置有仿真模块和电池；所述仿真模块和电池分别与主控模块连接；所述仿真模块包括振动仿真模块、扳机模块、信息采集模块和弹夹模块；所述扳机模块包括扳机、扳机感应模块以及用于锁定、解除锁定画面的触控锁定模块，所述扳机与扳机感应模块连接，所述触控锁定模块设置在与扳机邻近的枪体外侧。
进一步的，为了更好的对本实用新型进行说明，所述弹夹模块包括与枪体可拆卸连接的弹夹、设置在弹夹顶部的多个档位卡槽、滑动卡接在多个档位卡槽之间的档位滑块以及与档位滑块接触连接的档位感应模块，所述档位感应模块设置在枪体内。
进一步的，为了更好的对本实用新型进行说明，所述瞄准镜壳体上设置有第一数据传输接口；所述枪体上设置有第二数据传输接口，所述枪体的第二数据传输接口通过数据传输线与瞄准镜上的第一数据传输接口连接。
进一步的，为了更好的对本实用新型进行说明，所述信息采集模块包括分别与主控模块连接的温度传感器、湿度传感器、陀螺仪、重力传感器和角度传感器。
进一步的，为了更好的对本实用新型进行说明，所述模拟密位调节钮包括模拟密位横向调节钮和模拟密位竖向调节钮。
本实用新型的有益效果为：
(1)本实用新型通过设置在瞄准镜壳体内设置显示屏，用户能够通过瞄准镜对显示屏显示的狙击目标进行瞄准，然后通过拟分划板色彩调节钮、模拟密位调节钮、目镜调节环、模拟变倍调节环能够对狙击画面进行调节，便于用户对弹道的计算，使得能够较大程度的还原出狙击场景，从而提高用户的游戏体验感，解决了现有VR狙击枪的瞄准镜不能进行模拟瞄准的问题。
(2)本实用新型通过设置仿真模块，用户能够通过扳机模块和振动仿真模块体验到较为真实的射击感觉，提高了用户的游戏乐趣；通过设置位于扳手附近的触控锁定模块，便于用户在调节并瞄准狙击目标时对画面的锁定，以使得狙击的成功率提高，进一步的增加了游戏的体验感和刺激感。
(3)本实用新型通过设置弹夹模块，用户通过拆下弹夹为换一次弹夹，增加了游戏体验感；通过在弹夹顶部的滑动卡接的档位滑块，而每个档位卡槽对应一个弹药种类，这样用户能够通过拨动档位滑块到不同的档位卡槽中进行弹药种类的切换，从而使得游戏的体验感增强，操作简单。
附图说明

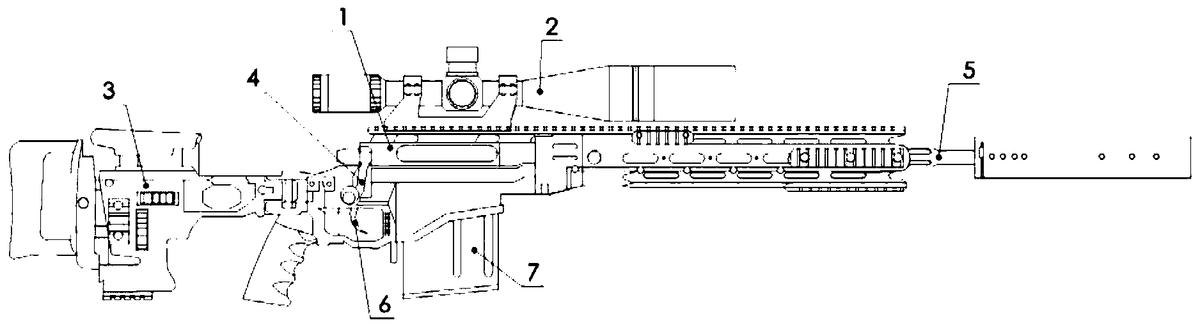

图1是本实用新型的结构示意图；

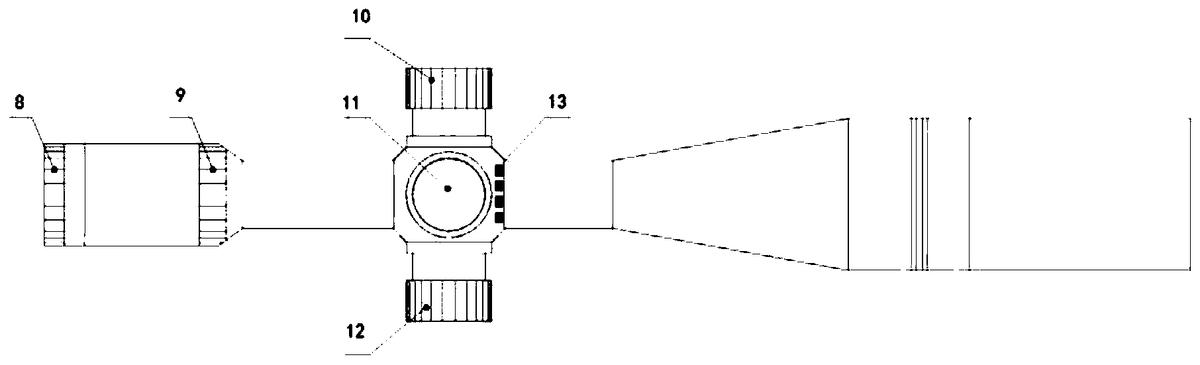

图2是本实用新型的瞄准组件的俯视图；
图3是本实用新型的瞄准镜壳体内部结构示意图；

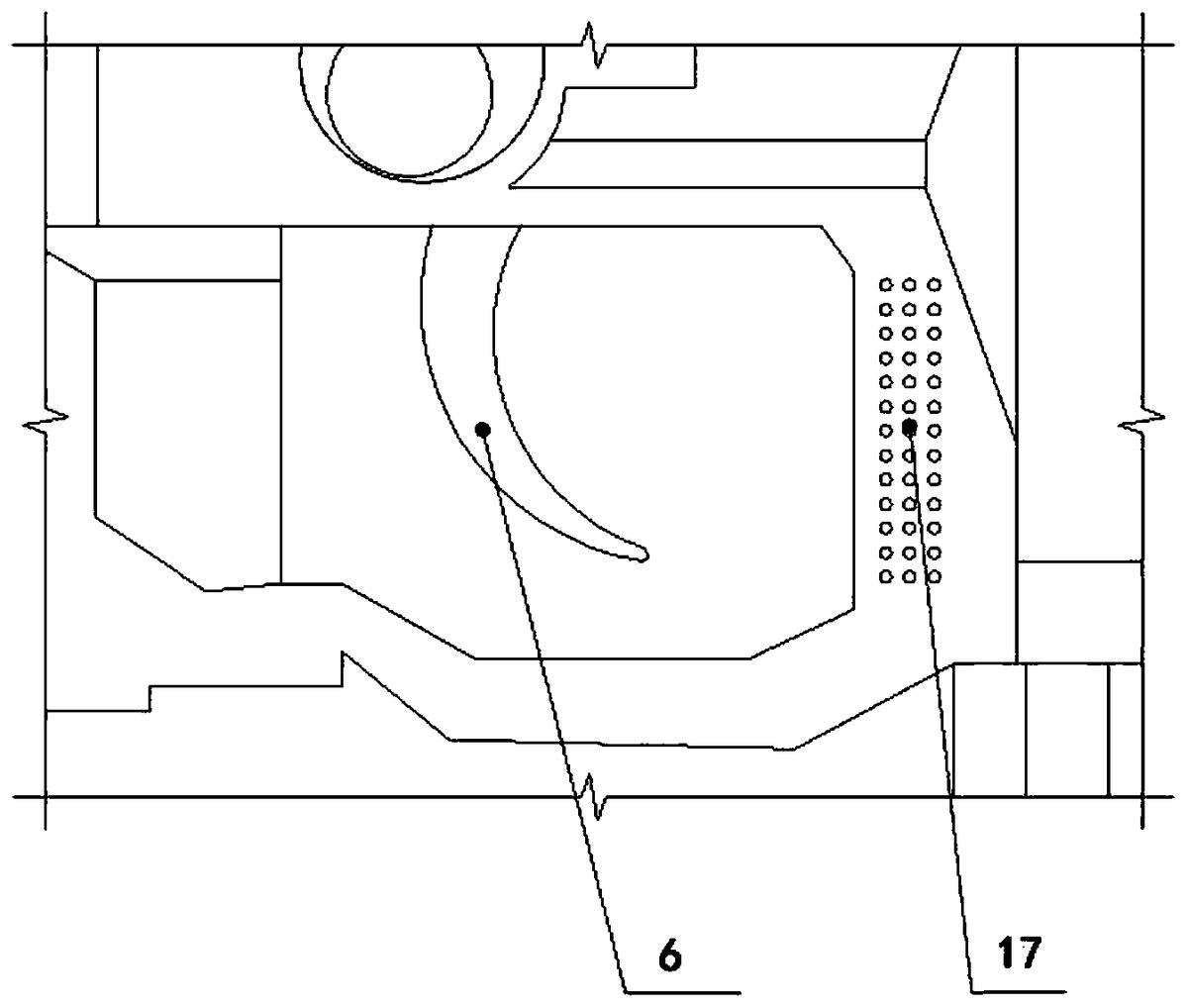

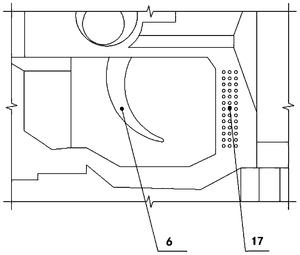

图4是本实用新型的扳机模块的结构示意图；

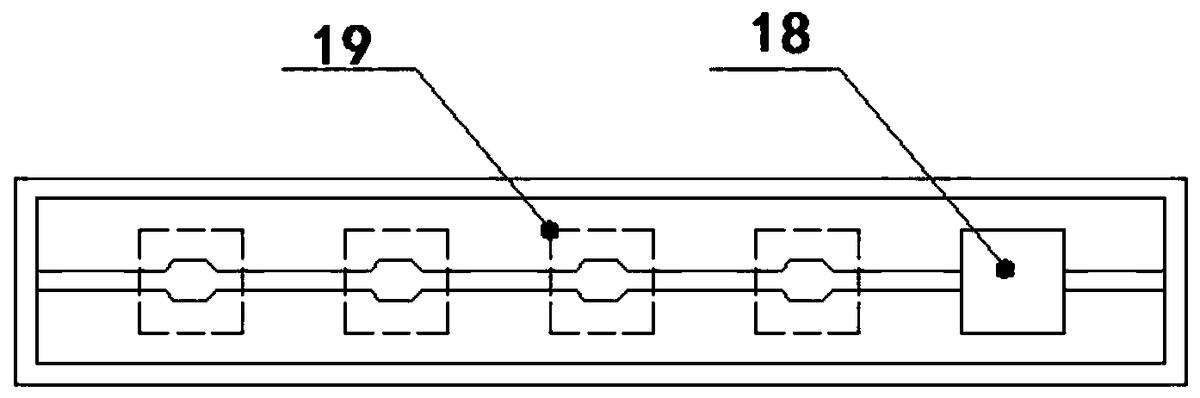

图5是本实用新型弹夹的俯视图。
图中：1-枪身；2-瞄准组件；3-枪托；4-枪栓；5-枪管；6-扳机；7-弹夹； 8-目镜调节环；9-模拟变倍调节环；10-模拟分划板照明调节钮；11-模拟密位竖向调节钮；12-模拟密位横向调节钮；13-显示屏；14-目镜组件；15-瞄准镜壳体； 16-信号处理模块；17-触控锁定键；18-档位滑块；19-档位卡槽。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
在本实用新型实施例的描述中，需要说明的是，指示方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于区分描述，而不能理解为指示或暗示相对重要性。
在本实用新型实施例的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，也可以通过中间媒介间接连接。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
下面结合附图及具体实施例对本实用新型作进一步阐述。
结合图1-5所示，一种VR游戏狙击枪，包括狙击枪的枪体以及设置在枪体上的瞄准组件2，所述枪体内设置有主控模块，所述瞄准组件2包括瞄准镜壳体15，所述瞄准镜壳体15的一端内设置有目镜组件14，所述瞄准镜壳体15 的另一端内设置有与主控模块连接的信号处理模块16；所述目镜组件14与信号处理模块16之间设置有显示屏13，所述显示屏13与主控模块连接；所述瞄准镜壳体15的外侧分别设置有模拟分划板照明调节钮10、模拟密位调节钮、目镜调节环8和模拟变倍调节环9，所述模拟分划板照明调节钮10、模拟密位调节钮、模拟变倍调节环9分别与信号处理模块16通讯连接；所述目镜调节环 8设置在目镜组件14外侧的瞄准镜壳体15上。
本实用新型是在与计算机、手机或平板电脑以及VR系统的连接下接受传输的VR图像。瞄准壳体优选为可拆卸的连接在枪体上，这样便于进行更换，当然的也可以为一体连接。在瞄准壳体拆卸连接在枪体上时，瞄准组件2通过第一数据传输接口以及数据连接线为枪体内的主控模块连接，在瞄准壳体为一体设置在枪体上时，信号处理模块16通过数据连接线直接与主控模块连接。模拟分划板照明调节钮10用于调节模拟显示于显示屏13上的分划板的颜色及照明度，以使得用户能够在游戏中模拟暗环境时更好的进行瞄准；模拟密位调节钮包括模拟密位横向调节钮12和模拟密位竖向调节钮11，如图2所示，两个调节钮分别设置在瞄准镜壳体15的顶部和一侧部，且分别用于调节模拟显示于显示屏13上的横向移动和纵向移动，这样能够让用户获得更好的体验，更加真实；目镜调节环8用于调节目镜组件14的两个镜片之间的间距，使得图像更加清楚；模拟变倍调节环9用于模拟调节VR图像的倍率，便于对狙击目标的瞄准。
信号处理模块16包括VR信号处理器和信号发送器。主控模块包括一个主控芯片，由主控芯片将由各调节钮和调节环通过信号处理模块16处理后发送至手机端、平板电脑端、计算机端或VR系统，由诸如此类终端进行对应的处理然后通过主控芯片传输至显示屏13上，实现通过操作瞄准镜壳体15上的各类调节钮对图像的调节，使得用户能够通过瞄准镜能够较为真实的还原狙击场景和相关的狙击操作，提高了用户的游戏兴趣，具有较好的游戏体验感。
在各调节钮和调节环在进行调节时通过信号发送器和信号处理器将调节信号传输至信号处理模块16，由信号处理模块16对接收的VR图像进行处理并通过第一数据传输接口传输至主控模块。信号处理模块16用于接收、处理和传输 VR图像，在通过第一数据传输接口接收VR图像后进行处理，然后传输至显示屏13进行显示。
如图1所示，枪体包括枪身1、枪托3、枪栓4、枪管5、扳机6、弹夹7。
进一步的，作为其中一个实施例的优选，如图1所示，所述枪体设置有主控模块、仿真模块、电池；所述仿真模块和电池分别与主控模块连接；所述仿真模块包括振动仿真模块、扳机模块、信息采集模块和弹夹模块；所述扳机模块包括扳机6、扳机6感应模块以及用于锁定、解除锁定画面的触控锁定模块，所述扳机6与扳机6感应模块连接，所述触控锁定模块设置在与扳机6邻近的枪体外侧。
主控模块、电池、信息采集模块、振动仿真模块在枪体内的设置位置可以根据实际情况进行安装，并不作限制。电池用于对各用电模块和部件进行供电，具体的，在枪体上还设置有充电端口，便于进行充电。信息采集模块用于对本实用新型在使用过程中的角度信息，移动信息等进行采集，采集后通过主控模块传输至终端使得VR图像与运动信息相匹配的呈现在显示屏13的。各仿真模块的设置能够使得本实用新型实现在扳机6扣动发射、发射振动、弹量补充等模拟操作，使得游戏过程具有更佳的体验感。触控锁定模块包括一个邻近扳机 6设置的触控锁定键17，在通过外部设备(手机等终端)进行设置、观察等操作时，瞄准镜内画面是相对锁定的，当使用者拿起枪体，触控到锁定键时，画面解锁，使用者可以通过摆动枪体(通过陀螺仪等传感器采集的数据控制画面的移动)对目标进行精确瞄准，再次拿起外部设备时，瞄准镜内画面继续锁定。优选的，在扳机6两侧的枪体都设置有触控锁定键17，这样便于左利手和右利手的使用，更加方便。
进一步的，作为其中一个实施例的优选，如图5所示，所述弹夹模块包括与枪体可拆卸连接的弹夹7、设置在弹夹7顶部的多个档位卡槽19、滑动卡接在多个档位卡槽19之间的档位滑块18以及与档位滑块18接触连接的档位感应模块，所述档位感应模块设置在枪体内。
弹夹7与枪体为可拆卸连接。在弹夹7的顶部开设有多个档位卡槽19，相邻的档位卡槽19之间设置有连通的滑槽，而档位滑块18卡块卡接在档位卡槽 19内，而在需要对弹药种类进行切换时，只需要取下弹夹7将档位滑块18用力从一个档位卡槽19中并滑到所需的档位卡槽19中，然后通过档位感应模块的检测并向主控模块发送检号测信，由主控模块将检测的弹药切换信号发送至终端进行切换，从而实现使用者在游戏中的弹药种类切换。每个档位卡槽19对应一种弹药，这样能够使得游戏更具有体验性，更加真实、人性化。档位感应模块包括多个分别与主控模块通讯连接的接触开关。
进一步的，作为其中一个实施例的优选，所述瞄准镜壳体15上设置有第一数据传输接口；所述枪体上设置有第二数据传输接口，所述枪体的第二数据传输接口通过数据传输线与瞄准镜上的第一数据传输接口连接。
瞄准组件2与枪体之间的数据传输通过第一数据传输接口、第二数据传输接口以及输出传输线进行传输。
进一步的，作为其中一个实施例的优选，所述信息采集模块包括分别与主控模块连接的温度传感器、湿度传感器、陀螺仪、重力传感器和角度传感器。
进一步的，作为其中一个实施例的优选，所述模拟密位调节钮包括模拟密位横向调节钮12和模拟密位竖向调节钮11。
本实用新型不局限于上述可选实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是落入本实用新型权利要求界定范围内的技术方案，均落在本实用新型的保护范围之内。
