摘要

本实用新型涉及电塔技术领域,具体涉及一种内嵌式防风电塔,包括基塔,基塔的内部设置有固定板,固定板中部转动连接有第一螺纹杆,第一螺纹杆的下端贯穿固定板,第一螺纹杆的底部连接有从动齿轮,从动齿轮的外侧设置有固定框,固定框固定于固定板的底部,从动齿轮的左侧啮合有传动齿轮,固定框的底部设置有电机,电机的输出轴贯穿固定框的底部并与传动齿轮相连接,电机的右侧设置有控制器,第一螺纹杆的外侧沿圆周均匀设置有三组第二螺纹杆,本实用新型设计新颖、防风效果好,该电塔通过升降顶塔的设置不仅能够减小强风天气下电塔的受风面积,还能降低电塔的重心,减小了电塔受风力影响发生断裂、倒塌的风险。

法律状态

法律状态公告日 20240607
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):E04H 12/18
专利号:ZL201920424736X
登记生效日:20240522
变更事项:专利权人
变更前权利人:闽江学院
变更后权利人:龙图腾网科技(合肥)股份有限公司
变更事项:国家或地区
变更前权利人:中国
变更后权利人:中国
变更事项:地址
变更前权利人:350108 福建省福州市闽侯县溪源宫路200号
变更后权利人:230000 安徽省合肥市蜀山经济开发区井岗路电商园一期2号楼1楼
变更事项:专利权人
变更前权利人:平潭海创智汇科技有限公司
变更后权利人:
变更事项:国家或地区
变更前权利人:中国
变更后权利人:
法律状态公告日 20200131
法律状态 授权
法律状态信息 授权
事务数据公告日 20240607
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):E04H 12/18
专利号:ZL201920424736X
登记生效日:20240522
变更事项:专利权人
变更前权利人:闽江学院
变更后权利人:龙图腾网科技(合肥)股份有限公司
变更事项:国家或地区
变更前权利人:中国
变更后权利人:中国
变更事项:地址
变更前权利人:350108 福建省福州市闽侯县溪源宫路200号
变更后权利人:230000 安徽省合肥市蜀山经济开发区井岗路电商园一期2号楼1楼
变更事项:专利权人
变更前权利人:平潭海创智汇科技有限公司
变更后权利人:
变更事项:国家或地区
变更前权利人:中国
变更后权利人:
暂无数据

权利要求

权利要求数量(5

独立权利要求数量(1

1.一种内嵌式防风电塔,包括基塔(1),其特征在于,所述基塔(1)的内部设置有固定板(2),所述固定板(2)中部转动连接有第一螺纹杆(3),所述第一螺纹杆(3)的下端贯穿所述固定板(2),所述第一螺纹杆(3)的底部连接有从动齿轮(4),所述从动齿轮(4)的外侧设置有固定框(5),所述固定框(5)固定于所述固定板(2)的底部,所述从动齿轮(4)的左侧啮合有传动齿轮(6),所述固定框(5)的底部设置有电机(7),所述电机(7)的输出轴贯穿所述固定框(5)的底部并与所述传动齿轮(6)相连接,所述电机(7)的右侧设置有控制器(8),所述第一螺纹杆(3)的外侧沿圆周均匀设置有三组第二螺纹杆(9),所述第二螺纹杆(9)与所述固定板(2)转动连接,所述第一螺纹杆(3)的外侧固定连接有主齿轮(10),所述第二螺纹杆(9)的外侧固定连接有副齿轮(11),所述主齿轮(10)与所述副齿轮(11)相啮合,所述基塔(1)的上端贯穿设置有升降顶塔(12),所述升降顶塔(12)的底部与所述第一螺纹杆(3)、第二螺纹杆(9)螺纹连接,所述升降顶塔(12)的顶部设置有风速传感器(13),所述控制器(8)分别与所述电机(7)、风速传感器(13)电性连接。

2.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述主齿轮(10)与所述副齿轮(11)的大小及齿数均相同。

3.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述第二螺纹杆(9)与所述第一螺纹杆(3)上的螺纹方向相反。

4.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述电机(7)输出轴与所述固定框(5)的连接处设置有轴承。

5.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述第一螺纹杆(3)与第二螺纹杆(9)的顶部均固定连接有限位块(14)。

1.一种内嵌式防风电塔,包括基塔(1),其特征在于,所述基塔(1)的内部设置有固定板(2),所述固定板(2)中部转动连接有第一螺纹杆(3),所述第一螺纹杆(3)的下端贯穿所述固定板(2),所述第一螺纹杆(3)的底部连接有从动齿轮(4),所述从动齿轮(4)的外侧设置有固定框(5),所述固定框(5)固定于所述固定板(2)的底部,所述从动齿轮(4)的左侧啮合有传动齿轮(6),所述固定框(5)的底部设置有电机(7),所述电机(7)的输出轴贯穿所述固定框(5)的底部并与所述传动齿轮(6)相连接,所述电机(7)的右侧设置有控制器(8),所述第一螺纹杆(3)的外侧沿圆周均匀设置有三组第二螺纹杆(9),所述第二螺纹杆(9)与所述固定板(2)转动连接,所述第一螺纹杆(3)的外侧固定连接有主齿轮(10),所述第二螺纹杆(9)的外侧固定连接有副齿轮(11),所述主齿轮(10)与所述副齿轮(11)相啮合,所述基塔(1)的上端贯穿设置有升降顶塔(12),所述升降顶塔(12)的底部与所述第一螺纹杆(3)、第二螺纹杆(9)螺纹连接,所述升降顶塔(12)的顶部设置有风速传感器(13),所述控制器(8)分别与所述电机(7)、风速传感器(13)电性连接。

2.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述主齿轮(10)与所述副齿轮(11)的大小及齿数均相同。

3.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述第二螺纹杆(9)与所述第一螺纹杆(3)上的螺纹方向相反。

4.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述电机(7)输出轴与所述固定框(5)的连接处设置有轴承。

5.根据权利要求1所述的一种内嵌式防风电塔,其特征在于:所述第一螺纹杆(3)与第二螺纹杆(9)的顶部均固定连接有限位块(14)。

说明书

技术领域

本实用新型涉及电塔技术领域,具体涉及一种内嵌式防风电塔。

背景技术

输电塔线体系通常由杆塔结构与长跨距、大负荷、高柔度的导线构成,具有轻质、高柔、阻尼小等特性。输电塔线体系的高柔特性、导地线的几何非线性以及输电塔与输电线之间、输电塔与基础之间的耦合作用等使得输电塔结构在强台风作用下产生较为剧烈的震荡,甚至导致杆件产生残余变形甚至断裂,从而引发整个结构的倒塌。引起电力系统的自然灾害很多,其中风灾是最为严重的一种,历年来强风所导致的电力系统事故层出不穷。输电塔的倒塌会造成大面积大范围的停电事故,这不仅给人民的生产生活造成了严重影响,同时也给国民经济发展带来了巨大损失。极端的自然灾害频繁发生,而且随着社会和经济的发展,越来越多的高电压等级的输电线逐步在勘察、设计、建造中。而输电线路等级越高,其对风的敏感度就越来越强,风致输电线路故障的问题也会越来越突出。

现有的电塔防风性能较差,在强风天气下,电塔容易发生摇晃,严重时甚至会造成电塔的断裂、倒塌。

发明内容

针对以上问题,本实用新型提供了一种内嵌式防风电塔,以解决上述提到的问题。

具体技术方案如下:

一种内嵌式防风电塔,包括基塔,所述基塔的内部设置有固定板,所述固定板中部转动连接有第一螺纹杆,所述第一螺纹杆的下端贯穿所述固定板,所述第一螺纹杆的底部连接有从动齿轮,所述从动齿轮的外侧设置有固定框,所述固定框固定于所述固定板的底部,所述从动齿轮的左侧啮合有传动齿轮,所述固定框的底部设置有电机,所述电机的输出轴贯穿所述固定框的底部并与所述传动齿轮相连接,所述电机的右侧设置有控制器,所述第一螺纹杆的外侧沿圆周均匀设置有三组第二螺纹杆,所述第二螺纹杆与所述固定板转动连接,所述第一螺纹杆的外侧固定连接有主齿轮,所述第二螺纹杆的外侧固定连接有副齿轮,所述主齿轮与所述副齿轮相啮合,所述基塔的上端贯穿设置有升降顶塔,所述升降顶塔的底部与所述第一螺纹杆、第二螺纹杆螺纹连接,所述升降顶塔的顶部设置有风速传感器,所述控制器分别与所述电机、风速传感器电性连接。

优选的,所述主齿轮与所述副齿轮的大小及齿数均相同。

优选的,所述第二螺纹杆与所述第一螺纹杆上的螺纹方向相反。

优选的,所述电机输出轴与所述固定框的连接处设置有轴承。

优选的,所述第一螺纹杆与第二螺纹杆的顶部均固定连接有限位块。

本实用新型的有益效果是:

与现有技术相比,本实用新型设计新颖、防风效果好,该电塔通过升降顶塔的设置不仅能够减小强风天气下电塔的受风面积,还能降低电塔的重心,减小了电塔受风力影响发生断裂、倒塌的风险。当风速传感器检测到风速大于设定值时,控制器控制电机进行运转,电机转动带动传动齿轮进行转动,传动齿轮通过从动齿轮带动第一螺纹杆进行转动,第一螺纹杆转动带动主齿轮进行转动,主齿轮通过副齿轮带动第二螺纹杆进行转动,第一螺纹杆与第二螺纹杆转动带动升降顶塔进行下降,使升降顶塔收入到基塔中,该种设置在减小电塔受风面积的同时,降低了电塔的重心,减小了电塔受风影响发生摇晃断裂及倒塌的风险;当风速传感器检测到风力小于设定值时,控制器控制电机进行反转,电机反转带动升降顶塔进行上升复位。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案,下面将对实施方式中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

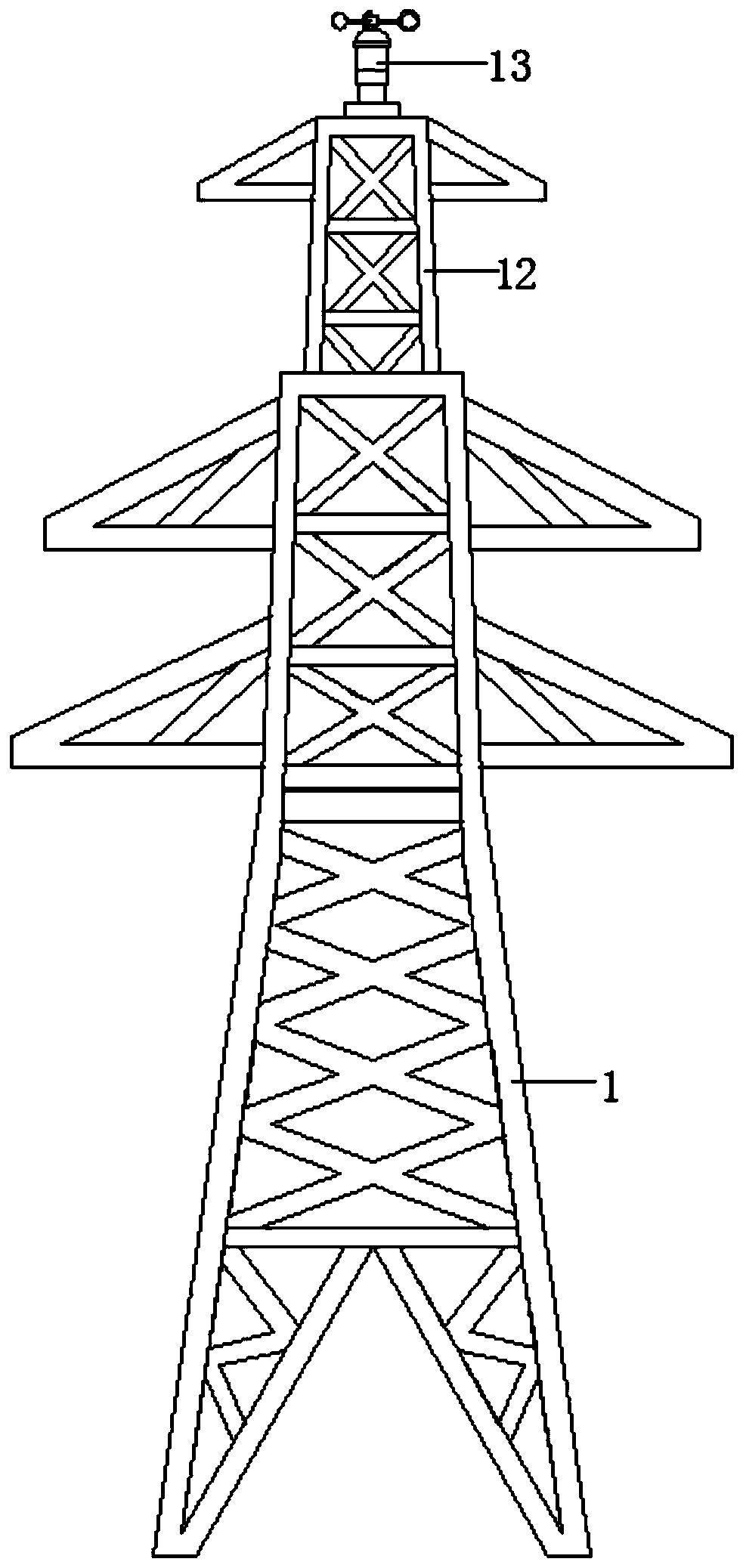

图1为本实用新型的结构示意图。

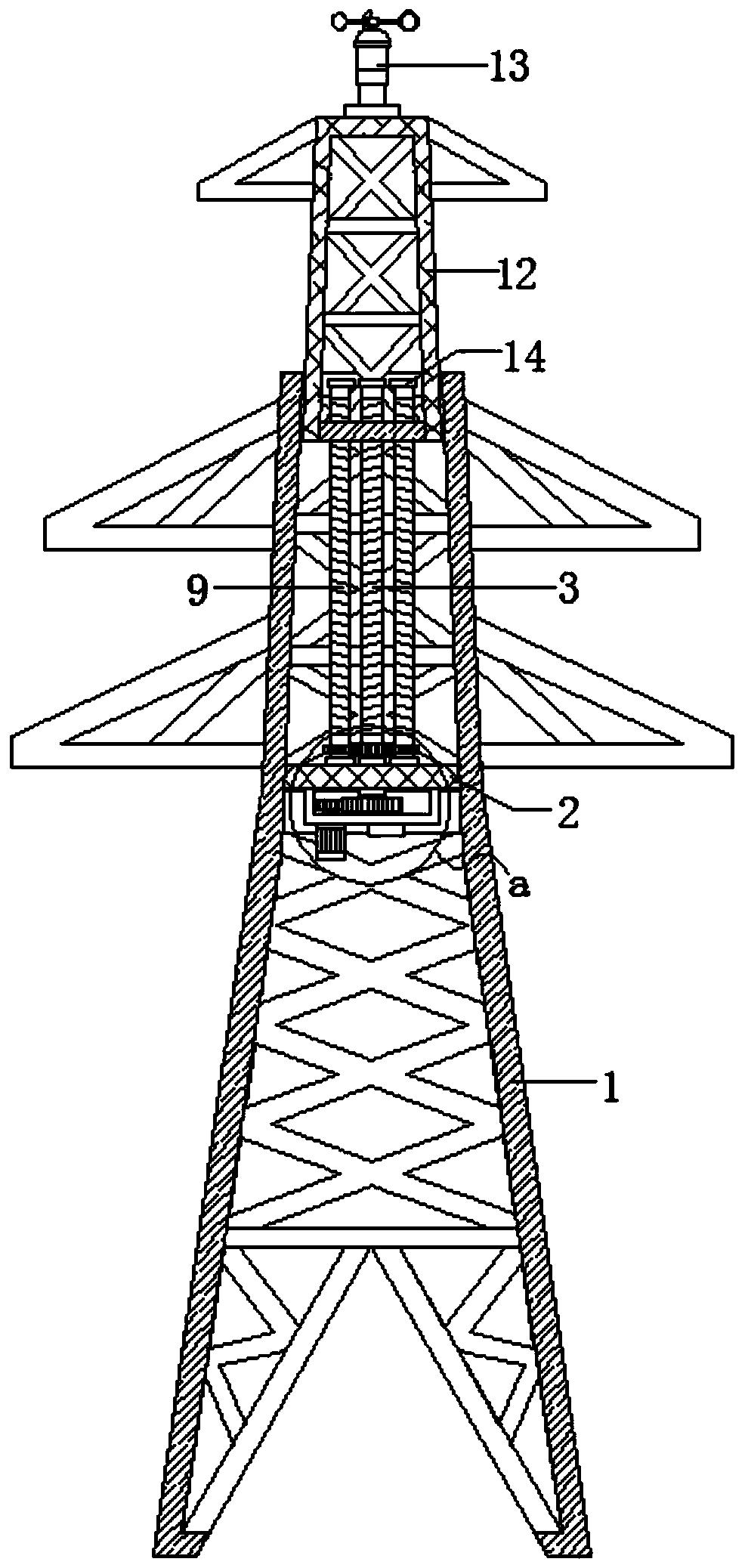

图2为本实用新的主视图。

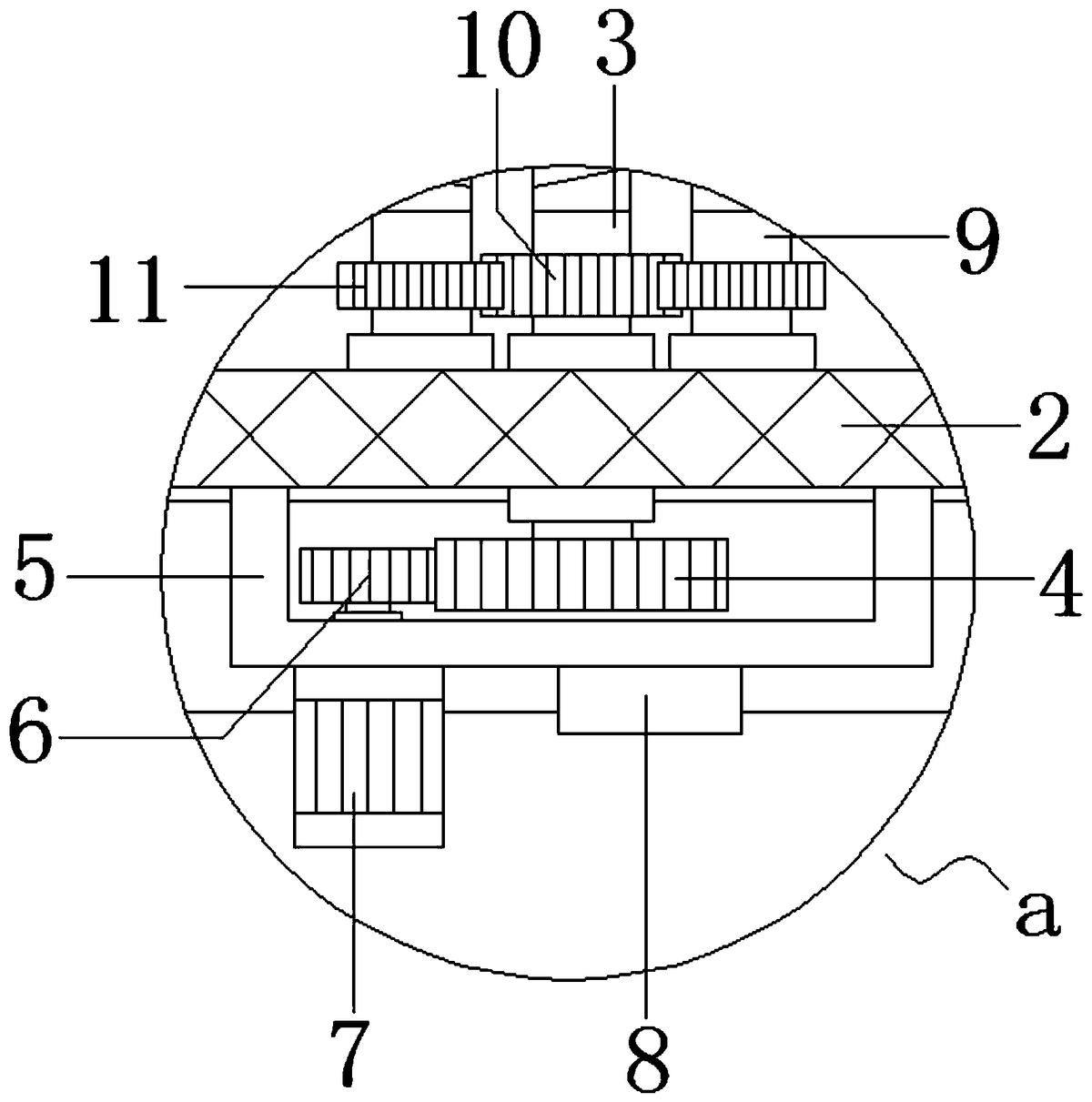

图3为本实用新型a部位的放大图。

标号说明:

1-基塔;2-固定板;3-第一螺纹杆;4-从动齿轮;5-固定框;6-传动齿轮;7-电机;8-控制器;9-第二螺纹杆;10-主齿轮;11-副齿轮;12-升降顶塔;13-风速传感器;14-限位块。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚,下面将结合本实用新型实施方式中的附图,对本实用新型实施方式中的技术方案进行清楚、完整地描述,显然,所描述的实施方式是本实用新型一部分实施方式,而不是全部的实施方式。基于本实用新型中的实施方式,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式,都属于本实用新型保护的范围。因此,以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式,都属于本实用新型保护的范围。

结合图2-3,参看图1:一种内嵌式防风电塔,包括基塔1,基塔1的内部设置有固定板2,固定板2中部转动连接有第一螺纹杆3,第一螺纹杆3的下端贯穿固定板2,第一螺纹杆3的底部连接有从动齿轮4,从动齿轮4的外侧设置有固定框5,固定框5固定于固定板2的底部,从动齿轮4的左侧啮合有传动齿轮6,固定框5的底部设置有电机7,电机7的输出轴贯穿固定框5的底部并与传动齿轮6相连接,电机7的右侧设置有控制器8,第一螺纹杆3的外侧沿圆周均匀设置有三组第二螺纹杆9,第二螺纹杆9与固定板2转动连接,第一螺纹杆3的外侧固定连接有主齿轮10,第二螺纹杆9的外侧固定连接有副齿轮11,主齿轮10与副齿轮11相啮合,基塔1的上端贯穿设置有升降顶塔12,升降顶塔12的底部与第一螺纹杆3、第二螺纹杆9螺纹连接,升降顶塔12的顶部设置有风速传感器13,控制器8分别与电机7、风速传感器13电性连接。

进一步的,主齿轮10与副齿轮11的大小及齿数均相同;该种设置能够使第一螺纹杆3与第二螺纹杆9的转速相同。

进一步的,第二螺纹杆9与第一螺纹杆3上的螺纹方向相反。

进一步的,电机7输出轴与固定框5的连接处设置有轴承;该种设置利于电机7的转动。

进一步的,第一螺纹杆3与第二螺纹杆9的顶部均固定连接有限位块14;对升降顶塔12起到限位作用,减小了升降顶塔12从第一螺纹杆3和第二螺纹杆9上脱出的风险。

本实用新型的工作原理:

当风速传感器13检测到风速大于设定值时,控制器8控制电机7进行运转,电机7转动带动传动齿轮6进行转动,传动齿轮6通过从动齿轮4带动第一螺纹杆3进行转动,第一螺纹杆3转动带动主齿轮10进行转动,主齿轮10通过副齿轮11带动第二螺纹杆9进行转动,第一螺纹杆3与第二螺纹杆9转动带动升降顶塔12进行下降,使升降顶塔12收入到基塔1中,该种设置在减小电塔受风面积的同时,降低了电塔的重心,减小了电塔受风影响发生摇晃断裂及倒塌的风险;当风速传感器13检测到风力小于设定值时,控制器8控制电机7进行反转,电机7反转带动升降顶塔12进行上升复位。

以上所述仅为本实用新型的优选实施方式而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
