【中国实用新型】一种石墨烯香烟过滤嘴
无权-未缴年费 中国
- 申请号：
- CN201620241005.8
- 专利权人：
- 江南石墨烯研究院
- 授权公告日/公开日：
- 2016.09.07
- 专利有效期：
- 2016.03.25-2026.03.25
- 技术分类：
- A24:烟草；雪茄烟；纸烟；吸烟者用品
- 转化方式：
- 转让
- 价值度指数：
-
- 58.0分
- 价格：
- 面议
发布人
李修兵
联系人李修兵
-
- 0519-89880769
-
- 554651078
-
- 15001924089
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201620241005.8
- 申请日
- 20160325
- 公开/公告号
- CN205547344U
- 公开/公告日
- 20160907
- 申请/专利权人
- [江南石墨烯研究院]
- 发明/设计人
- [李修兵, 李韦韦, 莫剑臣]
- 主分类号
- A24D3/06
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [何学成]
摘要
本实用新型公开了一种石墨烯香烟过滤嘴，包括第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段；第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段依次连接，第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段外圈由香烟包裹纸包覆。本实用新型提供的香烟过滤嘴对卷烟烟气中的有害VOC气体和重金属元素有很好的过滤作用，该产品结构简单使用方便，对人体无毒无害。
法律状态
| 法律状态公告日 | 20210312 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):A24D 3/06 专利号:ZL2016202410058 申请日:20160325 授权公告日:20160907 终止日期:20200325 |
| 法律状态公告日 | 20160907 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
权利要求
权利要求数量（6）
独立权利要求数量（1）
1.一种石墨烯香烟过滤嘴，其特征在于，包括第一石墨烯棉纱段、石墨烯 段、第二石墨烯棉纱段和棉纱段；所述的第一石墨烯棉纱段、石墨烯段、第二 石墨烯棉纱段和棉纱段依次连接，所述的第一石墨烯棉纱段、石墨烯段、第二 石墨烯棉纱段和棉纱段外圈由香烟包裹纸包覆。
2.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的第 一石墨烯棉纱段和第二石墨烯棉纱段均是将石墨烯均匀添加到棉纤维当中，后 经纺纱工艺加工而成。
3.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的第 一石墨烯棉纱段和第二石墨烯棉纱段中石墨烯的添加量为0.01～1mg/mm丝束。
4.根据权利要求3所述的一种石墨烯香烟过滤嘴，其特征在于，所述的石 墨烯采用层数为1～5层的石墨烯。
5.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的石 墨烯段采用层数为1～5层的石墨烯。
6.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的第 一石墨烯棉纱段占总长度的5～20％，石墨烯段长度占总长度的50～70％，第二 石墨烯棉纱段占总长度的5～20％，棉纱段长度占总长度的10～20％。
1.一种石墨烯香烟过滤嘴，其特征在于，包括第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段；所述的第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段依次连接，所述的第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段外圈由香烟包裹纸包覆。
2.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的第一石墨烯棉纱段和第二石墨烯棉纱段均是将石墨烯均匀添加到棉纤维当中，后经纺纱工艺加工而成。
3.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的第一石墨烯棉纱段和第二石墨烯棉纱段中石墨烯的添加量为0.01～1mg/mm丝束。
4.根据权利要求3所述的一种石墨烯香烟过滤嘴，其特征在于，所述的石墨烯采用层数为1～5层的石墨烯。
5.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的石墨烯段采用层数为1～5层的石墨烯。
6.根据权利要求1所述的一种石墨烯香烟过滤嘴，其特征在于，所述的第一石墨烯棉纱段占总长度的5～20％，石墨烯段长度占总长度的50～70％，第二石墨烯棉纱段占总长度的5～20％，棉纱段长度占总长度的10～20％。
说明书
技术领域
本实用新型涉及一种石墨烯香烟过滤嘴。
背景技术
香烟燃烧时产生的烟雾中含有几百种对人体有害的化学成分，焦油、亚硝胺等40多种致癌物质。燃烧时形成的气体中带有悬浮微粒的气溶胶是对健康有害的，包括氰化物、丙烯醛、乙醛、甲醛，各种有机物和无机物分子凝聚而成，平均直径约为0.2～0.4μm。
石墨烯是一种由碳原子以sp2杂化轨道组成呈蜂窝状正六边形晶格的二维平面结构的材料，其厚度仅为一个碳原子层的厚度。石墨烯是一种理想的无孔吸附剂，吸附作用主要发生在其表面，由于石墨烯粉末随机的团聚给有害物提供了一个开放通道。由于其特殊的完美结构，石墨烯拥有较大的比表面积，同时具有吸附容量大，吸附迅速，易于回收和二次使用等特点，所以可以被用作新型吸附材料，大量专家学者展开了对石墨烯和氧化石墨烯吸附性能的研究，无论从实验探索还是理论计算都证实了以石墨烯为基础的材料具有很高的吸附能力。
现有技术中的滤棒多为醋酸纤维或聚丙稀纤维，醋酸纤维或聚丙稀纤维过滤效果有限，且聚丙稀纤维经过化学和物理处理后拉成了纤维丝，它的细小的纤维会在吸烟者吸烟的过程中被吸入人体，并停留在肺部，对人体产生伤害。且对烟气中的有害物质，尤其是低分子量的一氧化碳、醛、酮类化合物的过滤效果却不甚理想。降低焦油、尼古丁以及一氧化碳含量的要求，致使现在迫切需要研发一种适用更广泛、更高截留效率的滤嘴产品。
发明内容
本实用新型为了克服上述技术问题的不足，提供了一种石墨烯香烟过滤嘴，通过改进滤嘴的结构，提高过滤性能、降低烟气中有害物质含量的石墨烯香烟过滤嘴。
解决上述技术问题的技术方案如下：
一种石墨烯香烟过滤嘴，包括第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段；所述的第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段依次连接，所述的第一石墨烯棉纱段、石墨烯段、第二石墨烯棉纱段和棉纱段外圈由香烟包裹纸包覆。
所述的第一石墨烯棉纱段和第二石墨烯棉纱段均是将石墨烯均匀添加到棉纤维当中，后经纺纱工艺加工而成。
所述的第一石墨烯棉纱段和第二石墨烯棉纱段中石墨烯的添加量为0.01～1mg/mm丝束。
所述的石墨烯采用层数为1～5层的高质量石墨烯。
所述的石墨烯段采用层数为1～5层的高质量石墨烯。
所述的第一石墨烯棉纱段占总长度的5～20％，石墨烯段长度占总长度的50～70％，第二石墨烯棉纱段占总长度的5～20％，棉纱段长度占总长度的10～20％。
本实用新型提供的香烟过滤嘴对卷烟烟气中的有害VOC气体和重金属元素有很好的过滤作用，该产品结构简单使用方便，对人体无毒无害。
利用石墨烯优异的吸附性能，能有效地吸附香烟中的致癌有害物质，减少烟雾对人体的危害；利用石墨烯和棉纱的共同作用，既可以吸附有毒物质，也可以减少固体颗粒。本实用新型能有效降低烟气中的一氧化碳、焦油、尼古丁、苯酚等有害物质含量，其降低幅度可以达到20.6％～47.8％，配合特殊的长度比例，可以将烟气中的有害物质含量降到最低。
附图说明
下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

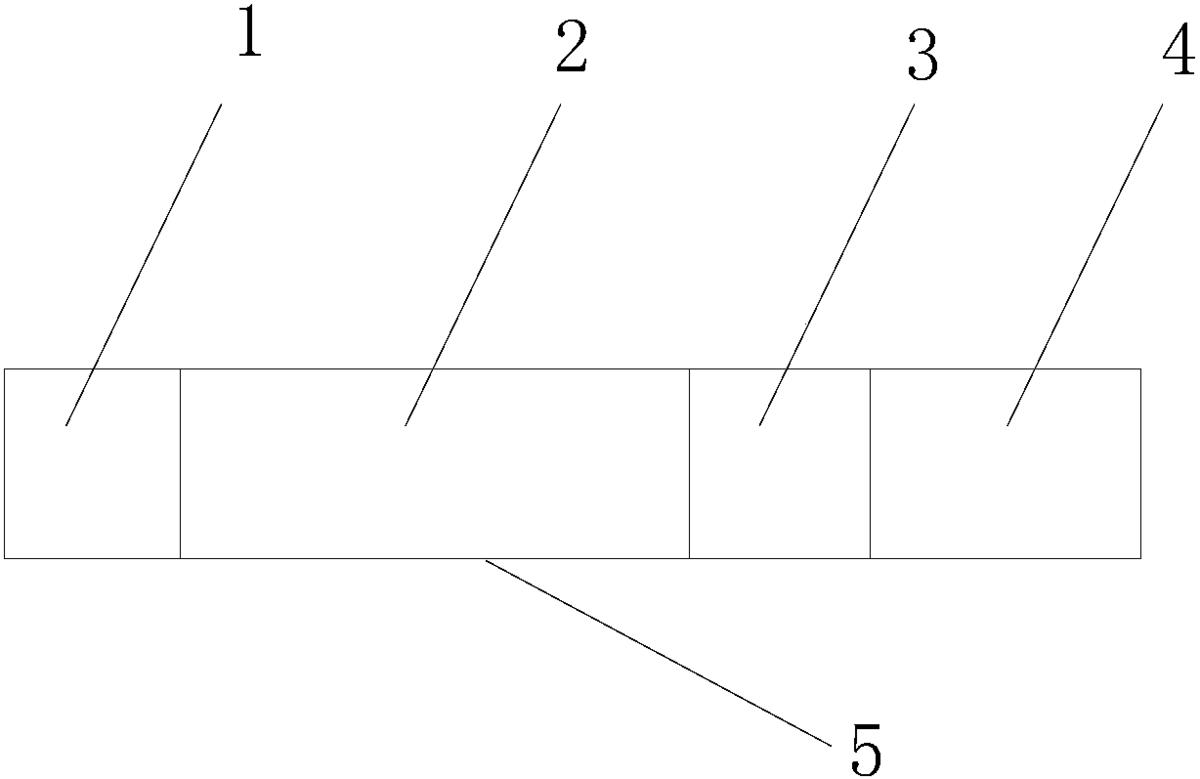

图1为本实用新型的结构示意图；
图中：1为第一石墨烯棉纱段，2为石墨烯段，3为第二石墨烯棉纱段，4为棉纱段，5为香烟包裹纸。
具体实施方式
实施例1：
如图1所示的一种石墨烯香烟过滤嘴，包括第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4；所述的第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4依次连接，所述的第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4外圈由香烟包裹纸5包覆。所述的第一石墨烯棉纱段1和第二石墨烯棉纱段3均是将石墨烯均匀添加到棉纤维当中，后经纺纱工艺加工而成。所述的第一石墨烯棉纱段1和第二石墨烯棉纱段3中石墨烯的添加量为0.01mg/mm丝束。所述的石墨烯采用层数为1层的高质量石墨烯。第一石墨烯棉纱段1占总长度的5％，石墨烯段2长度占总长度的70％，第二石墨烯棉纱段3占总长度的5％，棉纱段4长度占总长度的20％。
实施例2：
如图1所示的一种石墨烯香烟过滤嘴，包括第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4；所述的第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4依次连接，所述的第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4外圈由香烟包裹纸5包覆。所述的第一石墨烯棉纱段1和第二石墨烯棉纱段3均是将石墨烯均匀添加到棉纤维当中，后经纺纱工艺加工而成。所述的第一石墨烯棉纱段1和第二石墨烯棉纱段3中石墨烯的添加量为1mg/mm丝束。所述的石墨烯采用层数为5层的高质量石墨烯。第一石墨烯棉纱段1占总长度的10％，石墨烯段2长度占总长度的60％，第二石墨烯棉纱段3占总长度的10％，棉纱段4长度占总长度的20％。
实施例3：
如图1所示的一种石墨烯香烟过滤嘴，包括第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4；所述的第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4依次连接，所述的第一石墨烯棉纱段1、石墨烯段2、第二石墨烯棉纱段3和棉纱段4外圈由香烟包裹纸5包覆。所述的第一石墨烯棉纱段1和第二石墨烯棉纱段3均是将石墨烯均匀添加到棉纤维当中，后经纺纱工艺加工而成。所述的第一石墨烯棉纱段1和第二石墨烯棉纱段3中石墨烯的添加量为0.05mg/mm丝束。所述的石墨烯采用层数为3层的高质量石墨烯。第一石墨烯棉纱段1占总长度的15％，石墨烯段2长度占总长度的65％，第二石墨烯棉纱段3占总长度的10％，棉纱段4长度占总长度的10％。
本实用新型提供的香烟过滤嘴对卷烟烟气中的有害VOC气体和重金属元素有很好的过滤作用，该产品结构简单使用方便，对人体无毒无害。
以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质上对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
