本实用新型涉及一种医疗器械，特别涉及一种甘露醇加热振荡仪。

甘露醇是一种己六醇，是山梨糖醇的异构化体，临床上良好的利尿及脱水剂。甘露 醇注射液在室温低于15℃时极易产生甘露醇微粒，甚至析出结晶，因此在输液时，甘露醇注 射液需经加热锅进行加热。

现有技术中，由于加热锅的温度控制单一，且未设定温度控制，不便于医护人员对 加热温度的判断，且加热锅的适用途径单一，只适用袋装的甘露醇，加热后还需靠手摇晃甘 露醇结晶，增加医务人员的工作量。

因此，如何准确控制甘露醇的加热温度并使加热后甘露醇注射液无结晶是目前需 要解决的问题。

本实用新型的目的在于提供一种甘露醇加热振荡仪，以解决准确控制甘露醇注射 液的加热温度并使加热后甘露醇注射液中的结晶充分溶解的问题。

为了实现上述目的，本实用新型提供了一种甘露醇加热振荡仪，包含外壳、设置在 外壳内用于放置容纳有甘露醇的瓶体或袋体的内胆、设置在内胆上的加热模块和测温模 块、设置在外壳上温度调节开关，加热模块分别电性连接温度调节开关和测温模块。其中， 加热模块在温度调节开关选择一预设温度后被开启对内胆进行加热，而在测温模块测得内 胆内的温度等于或大于内部预设的温度时，触发加热模块停止加热。甘露醇加热振荡仪还 包含设置在外壳内并位于内胆底部的振动机构，设置在外壳上用于开启振动机构的振动开 关。

本实用新型的实施方式相对于现有技术而言，由于包含温度调节开关和测温模 块，使得甘露醇加热振荡仪在加热甘露醇注射液时可以调节至预设温度，当内胆内的温度 被加热到预设温度时，测温模块触发加热模块，使加热模块停止加热，避免甘露醇注射液加 热温度过高。同时，若盛放有甘露醇注射液的瓶体或袋体被加热后没有及时取出，当测温模 块测量到甘露醇的温度低于预设的温度时，通过触发加热模块，使加热模块能够继续对盛 放有甘露醇注射液的瓶体或袋体进行加热，以达到保温的效果。同时，由于甘露醇加热振荡 仪的外壳内还设有振动机构，且该振动机构位于内胆底部，通过振动机构振动内胆，可对加 热后并放置在瓶体或袋体中的甘露醇注射液进行充分溶解，便于医护人员为患者输液，从 而大大减少了医护人员的操作时间。

进一步的，所述温度调节开关为带有N个温度档位的旋钮开关；其中，所述N为大于 1的自然数。使得温度调节开关可以具有1个或多个档位的旋钮，方便医护人员根据实际情 况选择加热模式。

进一步的，所述甘露醇加热振荡仪还包含设置在所述外壳上的指示灯，且所述指 示灯电性连接所述加热模块；且所述指示灯在所述加热模块被开启并对所述内胆进行加热 时点亮，而在所述加热模块被关闭或者停止对所述内胆进行加热时熄灭。通过指示灯，医护 人员可以直观的了解甘露醇注射液的加热状态，便于医护人员对于甘露醇注射液加热状态 的判断。

进一步的，所述加热模块设置在所述内胆的底部。如此，使得加热模块所产生的热 量经内胆底部由下到上进行扩散，便于内胆中的用于盛放甘露醇注射液的瓶体或袋体能够 均匀受热，提高加热的效率。

进一步的，所述加热模块为金属加热片。

进一步的，所述测温模块为设置在所述内胆胆壁上的非接触式测温模块。测温模 块可以对甘露醇注射液的加热温度进行有效测量，若测量的甘露醇注射液加热到预设温度 时，测温模块给加热模块提供触发信号，使加热模块停止加热。若加热后的甘露醇注射液经 放置，测量的温度低于预设温度时，测温模块给加热模块提供触发信号，使加热模块重新开 始加热。

进一步的，所述非接触式测温模块为红外测温模块。红外测温模块通过测量内胆 中用于盛放甘露醇注射液的瓶体或袋体的红外辐射强度，得出甘露醇注射液的温度，使其 测量更为方便，准确性高。

进一步的，所述振动机构包含设置在所述内胆底部的振动板、设置在所述振动板 底部用于抵住所述振动板的凸轮组、驱动所述凸轮组进行传动的电机；其中，所述振动开关 与所述电机电性连接，且所述振动开关在打开所述电机后，所述电机驱动所述凸轮组带动 所述振动板在所述外壳内进行上下往复运动。通过振动机构实现振动板带动内胆在外壳内 进行上下往复运动，使得盛放在瓶体或袋体内的甘露醇注射液能够得到充分溶解，便于医 护人员为患者输液。并且内胆底部设置振动板，避免了内胆直接与凸轮本体接触碰撞，减少 内胆损坏的概率。

进一步的，所述凸轮组包含与所述电机的主轴固定连接的凸轮本体、设置在所述 振动板底部用于抵住所述凸轮本体的从动轮。通过电机驱动凸轮组，从而带动凸轮本体与 从动轮转动，进而实现振动板带动内胆在外壳内进行上下的往复运动，使得瓶体或袋体中 的甘露醇注射液能够得到充分溶解。

进一步的，所述振动机构还包含连接所述振动板和所述外壳壳底的拉簧。在内胆 向上振动时，通过拉簧对振动板有一个反方向的向下的拉力，避免内胆在振动时因惯性的 影响被弹起，使得内胆能够始终贴着从动轮进行上下运动，对内胆起到一定程度的缓冲和 保护作用。

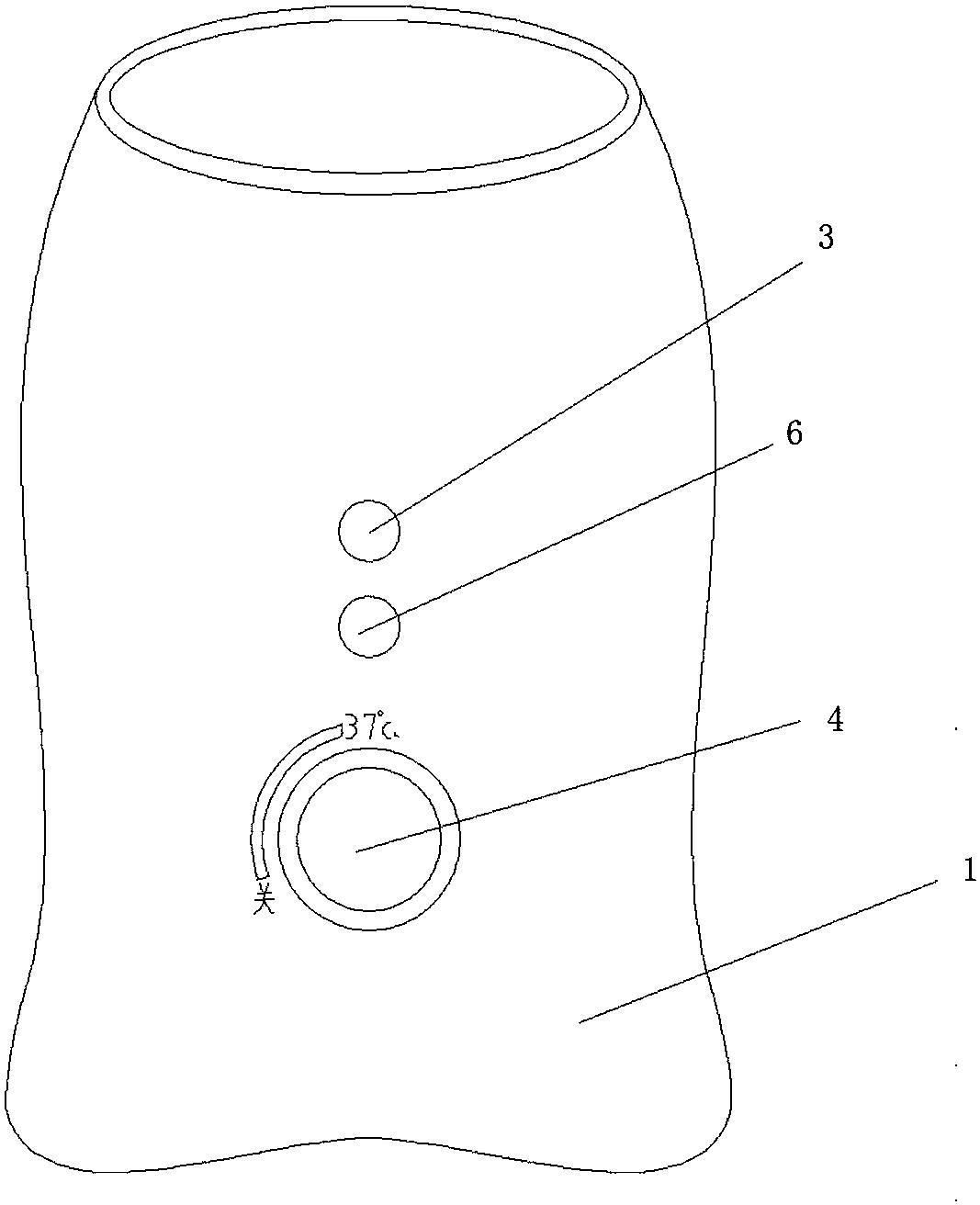

图1为本实用新型第一实施方式的甘露醇加热振荡仪外壳的示意图；

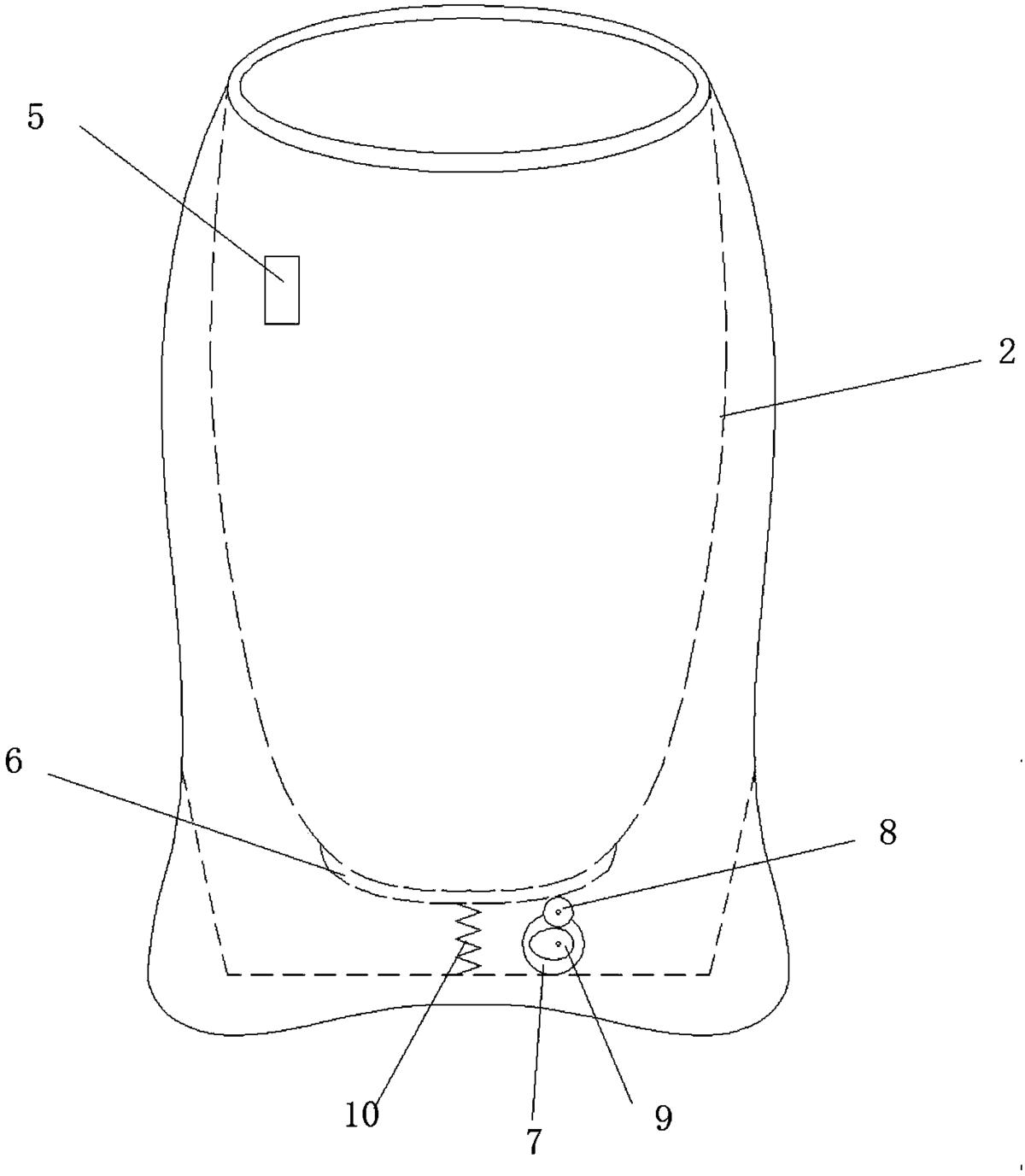

图2为本实用新型第一实施方式的甘露醇加热振荡仪内胆结构示意图；

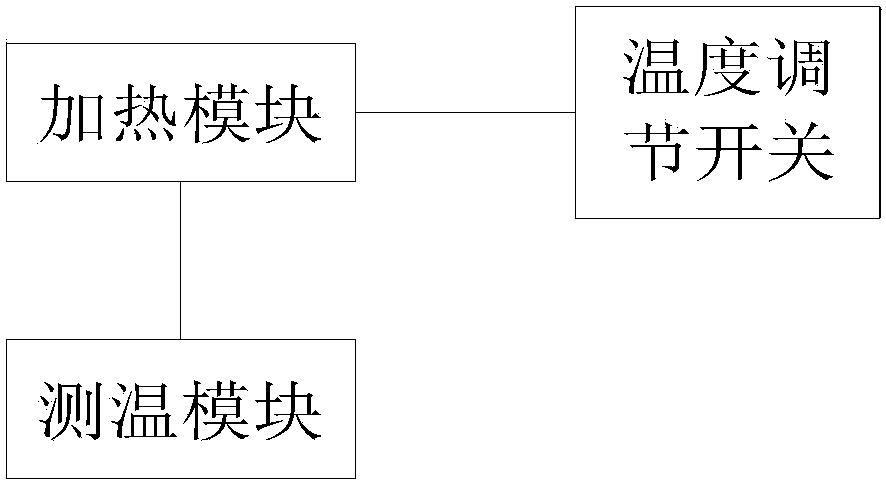

图3为本实用新型第一实施方式中甘露醇加热振荡仪的电路模块图；

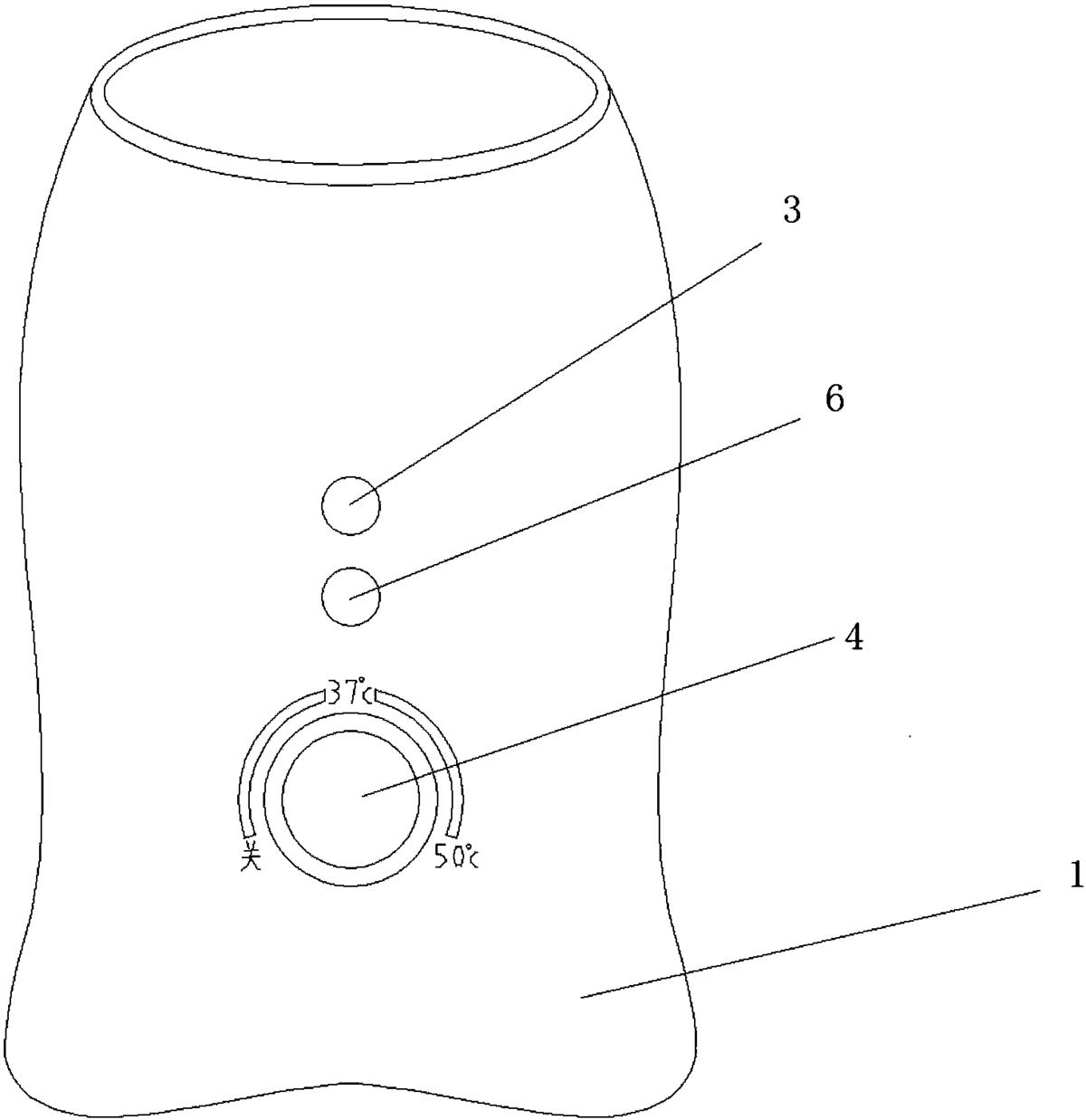

图4为本实用新型第二实施方式的甘露醇振荡仪外壳的示意图。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新 型的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本实用新型各 实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技 术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请所要求保护的技术方 案。

本实用新型的第一实施方式涉及一种甘露醇加热振荡仪，如图1、图2所示。包含外 壳1、设置在外壳1内用于放置容纳有甘露醇注射液的瓶体或袋体的内胆2、设置在内胆2上 的加热模块和测温模块5、设置在外壳1上温度调节开关4。

其中，如图3所示，加热模块分别电性连接温度调节开关4和测温模块5。并且加热 模块在温度调节开关4选择一预设温度后被开启对内胆2进行加热，而在测温模块5测得内 胆2内的温度等于或大于内部预设的温度时，触发加热模块停止加热。

另外，如图2所示，本实施方式的甘露醇注射液加热振荡仪还包含设置在外壳1内 并位于内胆2底部的振动机构，设置在外壳1上用于开启振动机构的振动开关。

通过上述内容不难发现，由于包含温度调节开关4和测温模块5，使得甘露醇加热 振荡仪在加热甘露醇注射液时可以调节至预设温度，当内胆内的温度被加热到预设温度 时，测温模块5触发加热模块，使加热模块停止加热，避免甘露醇注射液加热温度过高。同 时，若盛放有甘露醇注射液的瓶体或袋体被加热后没有及时取出，当测温模块测量到甘露 醇的温度低于预设的温度时，通过触发加热模块，使加热模块能够继续对盛放有甘露醇注 射液的瓶体或袋体进行加热，以达到保温的效果。同时，由于甘露醇加热振荡仪的外壳1内 还设有振动机构，且该振动机构位于内胆2底部，通过振动机构振动内胆2，可对加热后并放 置在瓶体或袋体中的甘露醇注射液进行充分溶解，便于医护人员为患者输液，从而大大减 少了医护人员的操作时间。

具体地说，本实施方式的甘露醇加热振荡仪的外壳1可以为塑料外壳，塑料外壳质 地较轻，绝缘性好，且导热性低，化学性稳定，在使用过程中不会锈蚀，且加工成本低，利于 推广使用。在甘露醇加热振荡仪的外壳1上设有温度调节开关4，温度调节开关4带有温度档 位的旋钮开关，包含关闭、37度两个档位。37度档位的温度值与人体温度接近，使得经过加 热的甘露出注射液在给患者输液时，注射液温度接近人体体温，减少了由输液给患者带来 的不适。甘露醇加热振荡仪还包含设置在外壳1上的指示灯3，指示灯3与加热模块电性连 接，用于反应加热模块的工作状态。当加热模块被开启并对内胆2进行加热时，指示灯3被点 亮，而当加热模块被关闭或者停止对内胆加热时，指示灯3熄灭。通过指示灯3，医护人员可 以直观的了解甘露醇注射液的加热状态，便于医护人员判断能否将盛放有甘露醇注射液的 瓶体或袋体取出为患者进行输液。

另外，本实施方式中的内胆2可以选用不锈钢内胆，不锈钢材质的内胆对于空气、 蒸汽、水等弱腐蚀介质具有良好的耐受性，且内胆2的内部的形状与甘露醇注射液瓶体的形 状吻合，保证瓶体在振动的时候不会出现倾倒的现象。并且，加热模块设置在内胆2的底部， 优选的可以将加热模块设置在内胆2底部的中心，加热模块可以为金属加热片，如此，使得 加热模块所产生的热量经内胆2底部由下到上进行扩散，便于内胆2中的用于盛放甘露醇注 射液的瓶体或袋体能够均匀受热，提高加热的效率。

另外，上述提到的测温模块5为设置在内胆2胆壁上的非接触式测温模块5，本实施 方式中的非接触式测温模块5为红外测温模块，由于任何温度都高于绝对零度的物体都会 有红外辐射发出，红外测温模块通过测量内胆2中用于盛放甘露醇注射液的瓶体或袋体的 红外辐射强度，得出甘露醇注射液的温度。若甘露醇注射液加热的温度达到预设温度37度 时，测温模块5触发加热模块，使加热模块停止加热，从而指示灯3熄灭。当停止加热后，内胆 2中甘露醇注射液的温度会慢慢下降，当甘露醇注射液的温度低于预设温度37度时，测温模 块5触发加热模块，使加热模块重新开始加热，指示灯3点亮，从而使甘露醇注射液保持恒 温。

另外，值得一提的是，由于本实施方式的甘露醇加热振荡仪还包含设置在外壳1内 并位于内胆2底部的振动机构，而用于开启振动机构的振动开关设置在外壳1上。

并且，如图2所示，该振动机构包含设置在内胆2底部的振动板6、设置在振动板6底 部用于抵住振动板6的凸轮组、驱动凸轮组进行传动的电机7以及连接振动板6和外壳1壳底 的拉簧10。并且，该凸轮组包含与电机7的主轴固定连接的凸轮本体8、设置在振动板6底部 用于抵住凸轮本体8的从动轮9。

此外，振动开关与电机7电性连接，若打开振动开关，则相应开启电机7，电机7可以 驱动凸轮组转动，使凸轮组中的凸轮本体8带动从动轮9转动，从而实现振动板6在外壳1内 进行上下往复运动。需要说明的是，振动板6设置在内胆2底部，在电机7驱动凸轮组时，凸轮 本体8是与振动板6发生周期性碰撞从而实现了内胆2上下往的复运动，且避免内胆2直接与 凸轮本体8接触碰撞，保护内胆2，减少内胆2损坏的概率。并且，拉簧10连接振动板6和外壳1 的壳底，在内胆2向上振动时，拉簧10对振动板6有一个反方向的向下拉力，避免内胆2在振 动时因惯性的影响被弹起，使得内胆2能够始终贴着从动轮9进行上下运动。

通过振动机构实现振动板6带动内胆2在外壳1内进行上下往复运动，使得盛放在 瓶体或袋体内的甘露醇注射液能够得到充分溶解，便于医护人员为患者输液，且不需要医 护人员手动操作，大大减少了医护人员的操作时间。

本实用新型的第二实施方式涉及一种甘露醇加热振荡仪，如图4所示。第二实施方 式是对第一实施方式的一种改进，主要给改进之处在于:第二实施方式的温度调节开关4带 有温度档位的旋钮开关，包含关闭、37度、50度三个档位。

具体地说，当甘露醇注射液需要加热时，将甘露醇注射液放在甘露醇加热振荡仪 内，然后把旋钮开关达到37度档位，等到指示灯3熄灭后便可取出甘露醇注射液。若遇到紧 急情况，患者急需注射甘露醇注射液，需要快速将甘露醇注射液加热，可将旋钮开关打到50 度档位，便可对甘露醇注射液进行快速加热，节约时间，有效的应对突发状况。

本领域的普通人员可以理解，上述各实施方式是实现本实用新型的具体施例，而 在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范 围。
