本实用新型涉及一种大鼠固定器，特别是涉及一种用于大鼠尾静脉穿刺的联用固定器。

在对实验大鼠尾静脉进行穿刺注射或采血时，为了便于实验人员的操作，通常需要将大鼠固定住，将大鼠尾巴引出后进行穿刺操作。

目前，市场上的大鼠固定器都只能进行单体操作，每次实验都要重复同样的固定操作，增加了操作人员的劳动强度，也浪费了实验时间。另外，传统的固定器只具有简单的固定作用，并不能对大鼠尾静脉进行加温使其静脉血管扩张。

本实用新型所要解决的技术问题是提供一种用于大鼠尾静脉穿刺的联用固定器，稳定性强，实现对多只大鼠同时进行固定穿刺，能够对大鼠尾静脉血管进行扩张。

本实用新型解决其技术问题所采用的技术方案是提供一种用于大鼠尾静脉穿刺的联用固定器，包括固定盒、若干成对的大小可调式纳鼠筒、固定件和加温瓶，所述固定盒为上端开口的中空长方体结构，所述纳鼠筒为后端开口的中空结构，纳鼠筒前段呈圆锥状、后段呈圆柱状，所述若干成对的纳鼠筒两两上下对齐、后端开口朝向一致地设置于固定盒内部，所述纳鼠筒后端与固定盒侧壁相抵、前端通过固定件可拆卸地固定在固定盒内部，所述固定盒的侧壁、对应成对纳鼠筒后端开口的中间位置设有鼠尾引出槽，所述加温瓶设置于固定盒开有鼠尾引出槽的侧壁的外侧。

作为本实用新型一种优选的实施方式，所述若干成对的纳鼠筒设置为两对，所述鼠尾引出槽对应地设有两个。

作为本实用新型另一种优选的实施方式，所述纳鼠筒的侧壁沿整个长度方向上开有缺口，纳鼠筒外侧套有卡箍、通过卡箍的缩放调节纳鼠筒的大小。

作为本实用新型另一种优选的实施方式，所述固定件为两根通过螺纹连接的内套管和外套管，所述内套管一端固定在纳鼠筒的前端，所述外套管通过旋转伸缩与固定盒侧壁相抵。

作为本实用新型另一种优选的实施方式，所述固定件为压缩弹簧，所述压缩弹簧一端固定在固定盒侧壁的相应位置、另一端压缩并与纳鼠筒的圆锥状外侧面相抵。

作为本实用新型另一种优选的实施方式，所述鼠尾引出槽内部设有鼠尾限位块，所述鼠尾限位块通过卡接固定于鼠尾引出槽内部并对鼠尾的活动进行限位。

作为本实用新型另一种优选的实施方式，所述固定盒的上端开口处设有盒盖。

作为本实用新型另一种优选的实施方式，所述纳鼠筒的前端设有通气孔。

作为本实用新型另一种优选的实施方式，所述固定盒(1)开设鼠尾引出槽(5)的侧壁上沿设置有若干凹槽(8)。

作为本实用新型另一种优选的实施方式，所述固定盒采用聚苯乙烯泡沫制成。

有益效果

在本实用新型中，若干成对的纳鼠筒通过固定件固定设置于固定盒中，纳鼠筒的后端开口与固定盒侧壁开设的鼠尾引出槽对应。大鼠放入纳鼠筒内部时，通过调节纳鼠筒的大小对大鼠进行固定，大鼠尾巴通过鼠尾引出槽引出至固定盒外部，从而实现对多只大鼠同时进行固定穿刺，有利于降低穿刺注射或者采血的操作强度，提高效率，而且固定盒对纳鼠筒具有固定保护的作用，防止大鼠挣扎造成纳鼠筒移动损坏，增强了装置的稳定性；另外，固定盒外侧设置的加温瓶可以对引出的大鼠尾巴进行加温，使其静脉血管扩张，方便下面的穿刺注射或者采血操作。

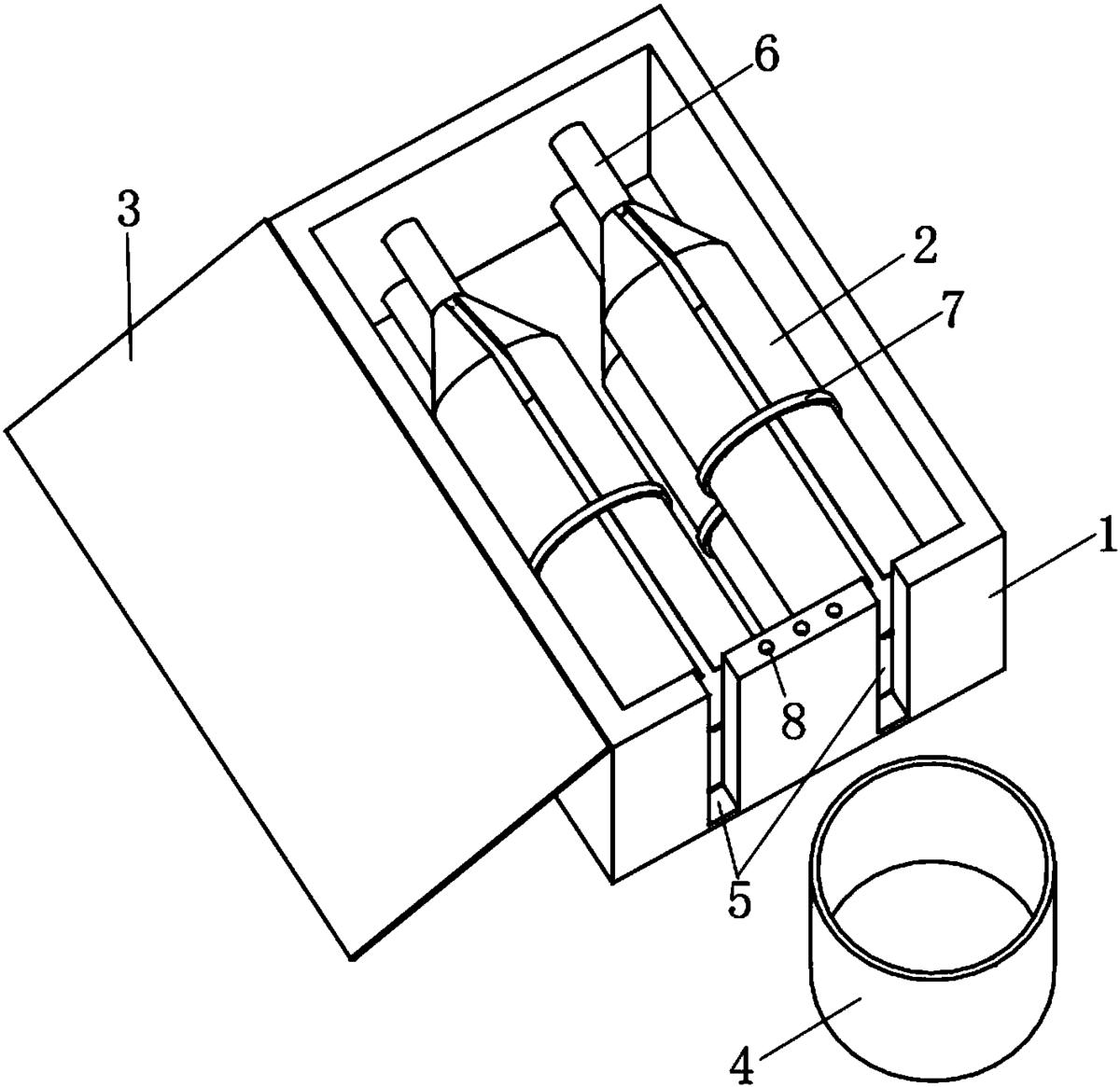

图1为本实用新型的立体结构示意图。

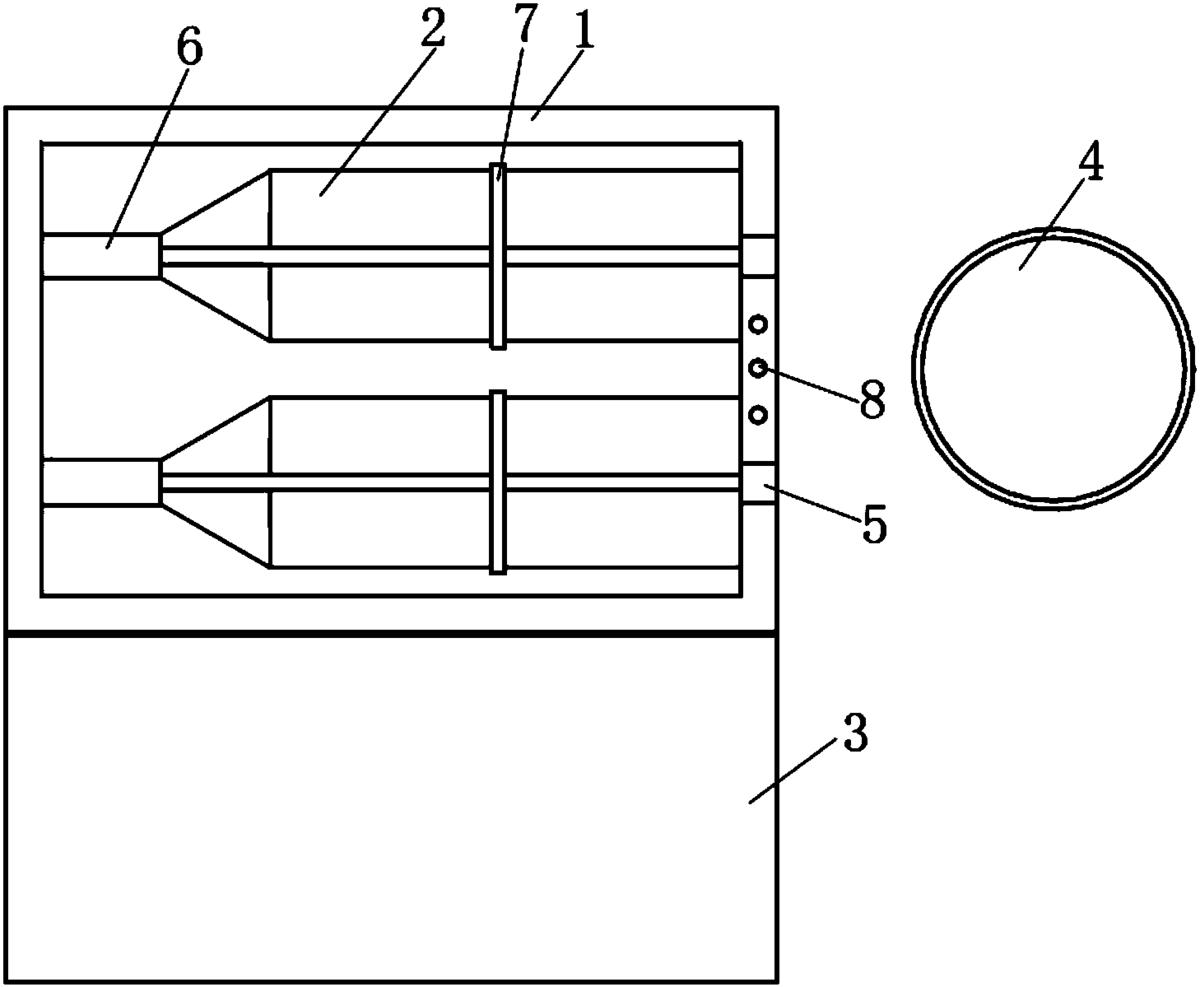

图2为本实用新型的俯视结构示意图。

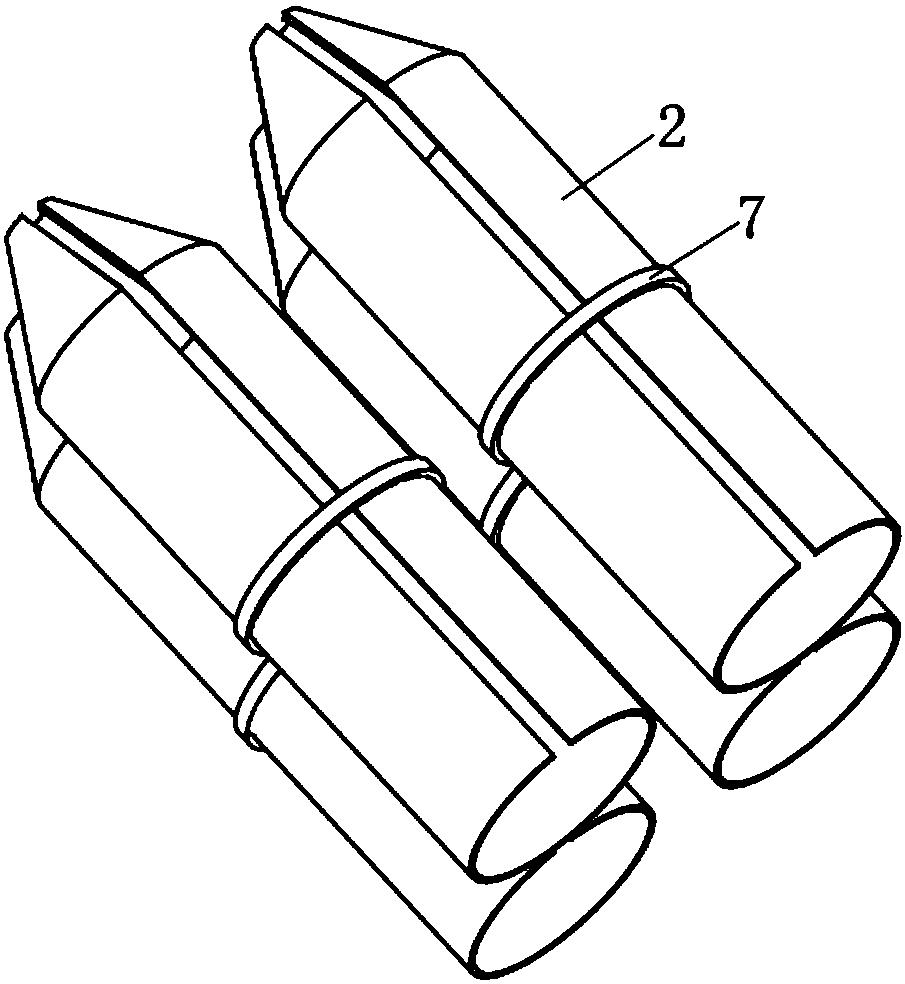

图3为本实用新型纳鼠筒设置于固定盒内部的状态图

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1和图2所示的一种用于大鼠尾静脉穿刺的联用固定器，包括固定盒1、若干成对的纳鼠筒2、固定件6和加温瓶4。固定盒1为上端开口的中空长方体结构，采用聚苯乙烯泡沫制成。纳鼠筒2为后端开口的中空结构，纳鼠筒2前段呈圆锥状、后段呈圆柱状，大鼠尾静脉主要是三条，分别位于背侧和两侧，纳鼠筒2设计为圆形，便于穿刺时旋转微调，避免操作中鼠尾拧扭，使大鼠的体位更舒适，更配合穿刺操作。纳鼠筒2前端设有通气孔，便于大鼠自由呼吸。

纳鼠筒2的大小可以进行调节，通过调节纳鼠筒2的大小对大鼠的身体进行固定。调节纳鼠筒2大小的结构有多种，例如传统的压片按压固定的方式，但这种方式只能在局部位置对大鼠身体进行固定。现提供一种全面固定的结构：纳鼠筒2的侧壁沿整个长度方向上开有缺口，纳鼠筒2外侧套有卡箍7，卡箍7以设置一个或者两个为宜，通过卡箍7的缩放来调节纳鼠筒2的大小，从而实现对大鼠身体的全面固定。

若干成对的纳鼠筒2两两上下对齐、后端开口朝向一致地设置于固定盒1内部，作为优选，若干成对的纳鼠筒2设置为两对。纳鼠筒2后端与固定盒1侧壁相抵，前端通过固定件6可拆卸地固定在固定盒1内部，方便清洗。固定件6可以设置为两根通过螺纹连接的内套管和外套管，内套管一端固定在纳鼠筒2的前端，外套管通过旋转伸缩与固定盒1侧壁相抵，从而实现对纳鼠筒2的固定；固定件6还可以设置为压缩弹簧，压缩弹簧一端固定在固定盒1侧壁的相应位置，另一端通过压缩与纳鼠筒2的圆锥状外侧面相抵，从而实现固定。

固定盒1的侧壁、对应成对纳鼠筒2后端开口的中间位置设有鼠尾引出槽5，大鼠由于自身钻洞习性钻入纳鼠筒2中时，其尾巴从纳鼠筒2的后端开口伸出，通过鼠尾引出槽5可以将大鼠尾巴引出至固定盒1外部。鼠尾引出槽5内部设有鼠尾限位块，鼠尾限位块通过卡接固定于鼠尾引出槽5内部并对鼠尾的活动进行限位，鼠尾限位块以选择柔性材料为宜，避免对大鼠尾巴造成伤害，例如聚苯乙烯泡沫。固定盒1开设鼠尾引出槽5的侧壁上沿设置有若干凹槽8，可以用于放置1-2mL体积的注射药物容器，例如EP管、冻存管等。

加温瓶4设置于固定盒1开有鼠尾引出槽5的侧壁的外侧，加温瓶4内部通过加温的温水可以对大鼠尾静脉血管进行扩张作用，加温瓶4上设有温度显示装置，便于对水温进行观察。

根据老鼠喜欢黑暗的习性，可以在固定盒1的上端开口处设置一个盒盖3，有利于注射穿刺时大鼠保持安静配合。

该装置在使用时先将大鼠置于纳鼠筒2内部，再将纳鼠筒2分别固定于固定盒1内部，将大鼠尾巴从鼠尾引出槽5中引出后进行加温扩张静脉血管，再多组联用进行穿刺注射或者采血，穿刺结束后，可以用纱布裹覆穿刺点并卡压在鼠尾引出槽5中，起到压迫止血、防止注射药物回渗等作用。另外，固定盒1开设鼠尾引出槽5的侧面可以采用透明胶带覆盖，方便操作者对纳鼠筒2里的大鼠分别进行相应的标记以防混淆，透明胶带上的标记可以方便擦写。不难看出，该装置不仅结构简单，清洗方便，可用于大鼠清醒状态的尾静脉穿刺注射及采血操作，大鼠配合度高，避免麻醉药物的副作用及对实验结果的干扰，而且实现了对多只大鼠同时进行固定穿刺，有利于降低注射穿刺的操作强度，提高效率，另外固定盒1对纳鼠筒2具有固定保护的作用，防止大鼠挣扎造成纳鼠筒2移动甚至损坏，增强了稳定性。
