本实用新型涉及一种医疗检测领域，具体涉及一种用于蛋白条带精确定位的显影盒组件。

传统的显影方式是将PVDF薄膜用相关薄膜层叠后夹在书中，由于书遮光性较差，以及无法对显影后的蛋白条带进行精确定位；因此，在显影的实际操作过程中，凭借经验进行操作，给实验结果带来很多不确定因素。

本实用新型的目的是提供一种用于蛋白条带精确定位的显影盒组件。

为了解决上述技术问题，本实用新型提供了一种用于蛋白条带精确定位的显影盒组件，包括：盒体，该盒体适于在放置显影薄膜组件后盖合避光；所述显影薄膜组件包括：硬质底片、第一透明薄膜、PVDF薄膜、第二透明薄膜和X光片，且从下往上依次层叠；其中所述第二透明薄膜的一侧设有带刻度标记的荧光标签纸，且通过该荧光标签纸适于对显影至X光片上的蛋白条带位置进行定位。

进一步，所述盒体的盒盖上显示模块、按键模块和蜂鸣器；位于盒底部设有控制模块，且该控制模块与时钟模块相连；所述控制模块通过按键模块设定X光片的显影时间，并开始计时，当达到显影时间后，通过蜂鸣器进行提醒。

进一步，所述盒体内设有蓄电池，以及与该蓄电池相连的充放电模块，所述充放电模块适于通过市电对蓄电池充电，并为盒体提供电能。

本实用新型的有益效果是，本实用新型的显影盒组件通过盒体的遮光提高X光片的显影效果，并且通过带有荧光标签纸的第二透明薄膜能够在X光片上对所显影的蛋白条带位置进行定位，以方便实验结果分析。

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的显影盒组件的结构示意图；

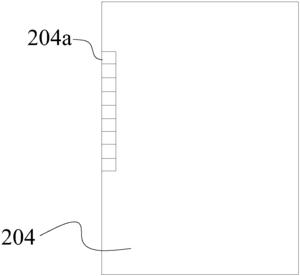

图2是本实用新型的第二透明薄膜的结构示意图；

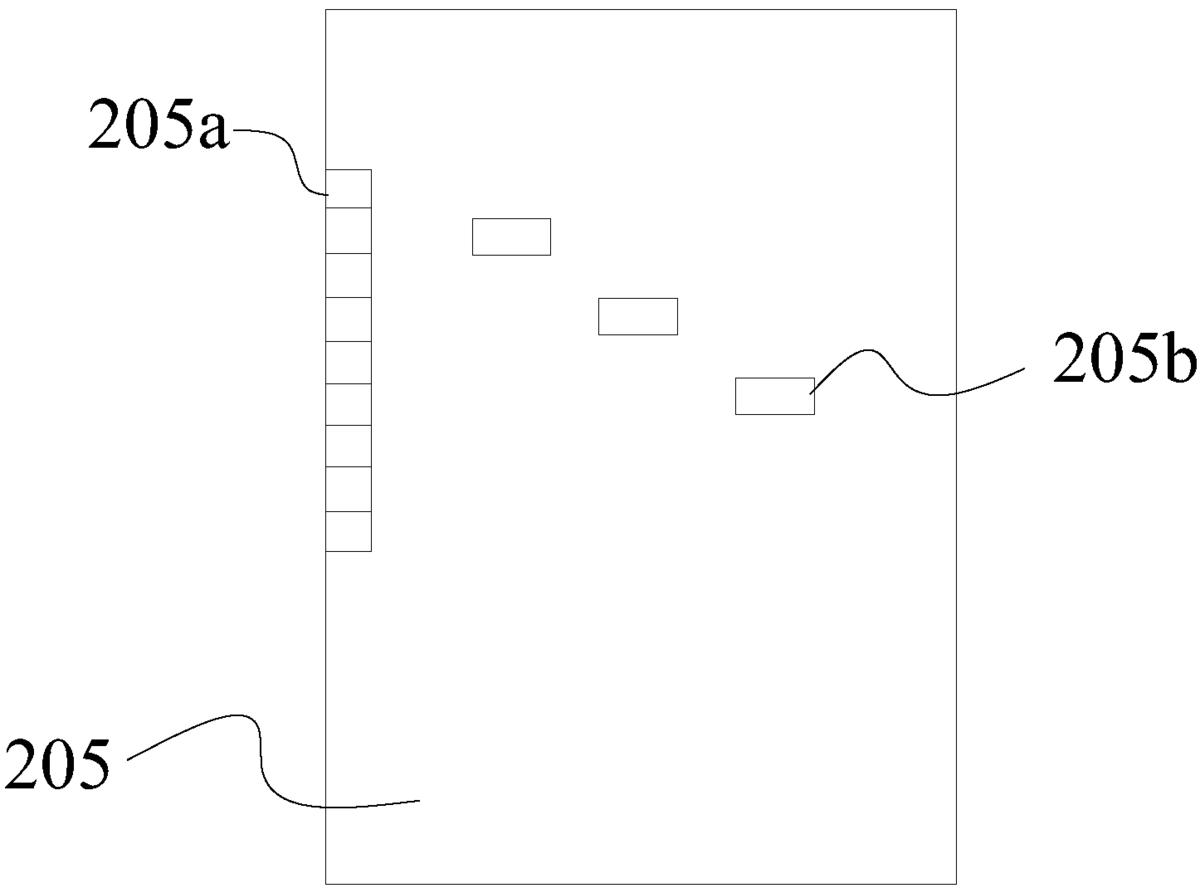

图3是本实用新型的X光片显影示图；

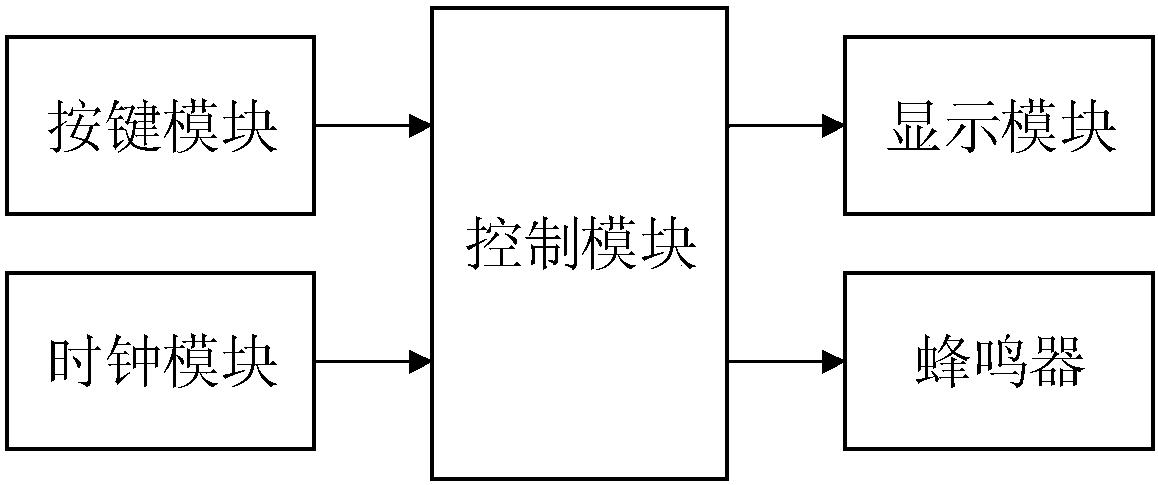

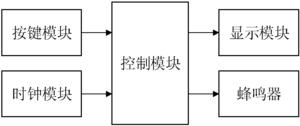

图4是本实用新型的显影盒组件中控制部分的原理框图。

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1至图4所示，本实用新型提供一种用于蛋白条带精确定位的显影盒组件，包括：盒体1，该盒体1适于在放置显影薄膜组件后盖合避光，以便于显影；所述显影薄膜组件包括硬质底片201、第一透明薄膜202、PVDF薄膜203、第二透明薄膜204和X光片205，且从下往上依次层叠；其中所述第二透明薄膜的一侧设有带刻度标记的荧光标签纸204a，且通过该荧光标签纸适于对显影至X光片上的蛋白条带位置进行定位，图3中可见X光片上的荧光标签位205a和例举的蛋白条带位置205b。

作为盒体一种优选的实施方式，所述盒体的盒盖3上显示模块、按键模块和蜂鸣器；位于盒底部设有控制模块，且该控制模块与时钟模块相连；所述控制模块通过按键模块设定X光片的显影时间，并开始计时，当达到显影时间后，通过蜂鸣器进行提醒。

其中，所述控制模块例如但不限于采用单片机，时钟模块例如采用时钟芯片，PVDF薄膜为聚偏二氟乙烯(polyvinylidine fluoride)薄膜。

使用时，检测人员可以通过反应类型设定显影时间，当显影时间达到后，及时提醒，避免X光片曝光过度。

并且，所述盒体内设有蓄电池，以及与该蓄电池相连的充放电模块，所述充放电模块适于通过市电对蓄电池充电，并为盒体提供电能。

具体的，盒底部设有放置控制模块、蓄电池和充放电模块的空腔101。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
