【中国实用新型】一种内放线双外收线双捻机
有权-审定授权 中国
- 申请号：
- CN201620018634.4
- 专利权人：
- 盛利维尔（中国）新材料技术有限公司
- 授权公告日/公开日：
- 2017.01.04
- 专利有效期：
- 2016.01.10-2026.01.10
- 技术分类：
- D07:绳；除电缆以外的缆索
- 转化方式：
- 转让
- 价值度指数：
-
- 61.0分
- 价格：
- 面议
发布人
盛荣生
联系人盛荣生
-
- 13011000154
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201620018634.4
- 申请日
- 20160110
- 公开/公告号
- CN205856905U
- 公开/公告日
- 20170104
- 申请/专利权人
- [盛利维尔（中国）新材料技术有限公司]
- 发明/设计人
- [盛荣生, 张明, 张年春]
- 主分类号
- D07B3/10
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
摘要
本实用新型涉及双捻机技术领域，特别是一种内放线双外收线双捻机，包括双捻机体，所述双捻机体两端设置有左支架和右支架，所述双捻机体上安装有收线机构，所述收线机构包括左捻机构和右捻机构；所述左捻机构包括安装在双捻机体上的至少一个左放线工字轮和左芯线工字轮以及安装在左支架上的左牵引轮，所述右支架上安装有右收线工字轮，所述左芯线工字轮设置在左放线工字轮下方。采用上述结构后，本实用新型的一种内放线双外收线双捻机，采用左捻机构和右捻机构设在双捻机上，能够实现一台双捻机生产两种不同规格的钢帘线，提高了工作效率。
法律状态
| 法律状态公告日 | 20240409 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):D07B 3/10 专利号:ZL2016200186344 登记生效日:20240328 变更事项:专利权人 变更前权利人:盛利维尔(常州)金属材料有限公司 变更后权利人:中天钢铁集团(淮安)新材料有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:213200 江苏省常州市金坛区南环二路268号 变更后权利人:223300 江苏省淮安市淮阴区长江东路566号 |
| 法律状态公告日 | 20220322 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):D07B 3/10 专利号:ZL2016200186344 变更事项:专利权人 变更前:盛利维尔(中国)新材料技术股份有限公司 变更后:盛利维尔(常州)金属材料有限公司 变更事项:地址 变更前:213200 江苏省常州市金坛区南环二路268号 变更后:213200 江苏省常州市金坛区南环二路268号 |
| 法律状态公告日 | 20170503 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):D07B 3/10 变更事项:专利权人 变更前:盛利维尔（中国）新材料技术有限公司 变更后:盛利维尔（中国）新材料技术股份有限公司 变更事项:地址 变更前:213200 江苏省常州市金坛区南环二路268号 变更后:213200 江苏省常州市金坛区南环二路268号 |
| 法律状态公告日 | 20170104 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 事务数据公告日 | 20240409 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):D07B 3/10 专利号:ZL2016200186344 登记生效日:20240328 变更事项:专利权人 变更前权利人:盛利维尔(常州)金属材料有限公司 变更后权利人:中天钢铁集团(淮安)新材料有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:213200 江苏省常州市金坛区南环二路268号 变更后权利人:223300 江苏省淮安市淮阴区长江东路566号 |
权利要求
权利要求数量（4）
独立权利要求数量（1）
1.一种内放线双外收线双捻机，包括双捻机体，其特征在于：所述双捻机体两端设置有左支架和右支架，所述双捻机体上安装有收线机构，所述收线机构包括左捻机构和右捻机构；所述左捻机构包括安装在双捻机体上的至少一个左放线工字轮和左芯线工字轮以及安装在左支架上的左牵引轮，所述右支架上安装有右收线工字轮，所述左芯线工字轮设置在左放线工字轮下方。
2.按照权利要求1所述的一种内放线双外收线双捻机，其特征在于：所述左放线工字轮为两个。
3.按照权利要求1所述的一种内放线双外收线双捻机，其特征在于：所述的右捻机构包括安装在双捻机体上的至少一个右放线工字轮、右芯线工字轮和安装在右支架上的右牵引轮以及安装在左支架上的左收线工字轮；所述右芯线工字轮设置在右放线工字轮上方，所述左收线工字轮设在左牵引轮前方，所述右收线工字轮设置在右牵引轮前方。
4.按照权利要求3所述的一种内放线双外收线双捻机，其特征在于：所述右放线工字轮为两个。
1.一种内放线双外收线双捻机，包括双捻机体，其特征在于：所述双捻机体两端设置有左支架和右支架，所述双捻机体上安装有收线机构，所述收线机构包括左捻机构和右捻机构；所述左捻机构包括安装在双捻机体上的至少一个左放线工字轮和左芯线工字轮以及安装在左支架上的左牵引轮，所述右支架上安装有右收线工字轮，所述左芯线工字轮设置在左放线工字轮下方。
2.按照权利要求1所述的一种内放线双外收线双捻机，其特征在于：所述左放线工字轮为两个。
3.按照权利要求1所述的一种内放线双外收线双捻机，其特征在于：所述的右捻机构包括安装在双捻机体上的至少一个右放线工字轮、右芯线工字轮和安装在右支架上的右牵引轮以及安装在左支架上的左收线工字轮；所述右芯线工字轮设置在右放线工字轮上方，所述左收线工字轮设在左牵引轮前方，所述右收线工字轮设置在右牵引轮前方。
4.按照权利要求3所述的一种内放线双外收线双捻机，其特征在于：所述右放线工字轮为两个。
说明书
本实用新型涉及双捻机技术领域，特别是一种内放线双外收线双捻机。
双捻机是专门制造子午轮胎钢帘线专用生产设备,适用于大结构高碳钢丝和钢丝帘线的捻制。该设备由收线机、过捻机、单线放线机、芯线放线机及电子控制系统五大部分组成，采用步频电机和专用变频控制器，具备极佳的低频响应效果，能够达到生产作业的高度自动化。
双捻机生产工艺主要包括主捻、过捻和收排线三道工序，其中，捻股部分由主电机驱动飞轮旋转转体实现主捻和扭转伺服电机驱动过捻器实现过捻；收线部分由电机驱动收线轮和排线轮电机控制排线，此外还可有摇篮电机控制摇篮翻转，吸风、排风电机对机器内部进行冷却。
目前传统的双捻机只配备一个收线机构，其在收线效率中大大降低，而且只具备收一种规格的钢帘线，如果需要收另一种规格的，那就需要更换放线轮，使用操作起来很麻烦，而且造成工作效率低。
本实用新型需要解决的技术问题提供一种同时生产两种不同规格的钢帘线的双捻机。
为解决上述的技术问题，本实用新型的一种内放线双外收线双捻机，包括双捻机体，所述双捻机体两端设置有左支架和右支架，所述双捻机体上安装有收线机构，所述收线机构包括左捻机构和右捻机构；所述左捻机构包括安装在双 捻机体上的至少一个左放线工字轮和左芯线工字轮以及安装在左支架上的左牵引轮，所述右支架上安装有右收线工字轮，所述左芯线工字轮设置在左放线工字轮下方。
更进一步的，所述左放线工字轮为两个。
更进一步的，所述的右捻机构包括安装在双捻机体上的至少一个右放线工字轮、右芯线工字轮和安装在右支架上的右牵引轮以及安装在左支架上的左收线工字轮；所述右芯线工字轮设置在右放线工字轮上方，所述左收线工字轮设在左牵引轮前方，所述右收线工字轮设置在右牵引轮前方。
更进一步的，所述右放线工字轮为两个。
采用上述结构后，本实用新型的一种内放线双外收线双捻机，采用左捻机构和右捻机构设在双捻机上，能够实现一台双捻机生产两种不同规格的钢帘线，提高了工作效率。
下面将结合附图和具体实施方式对本作进一步详细的说明。

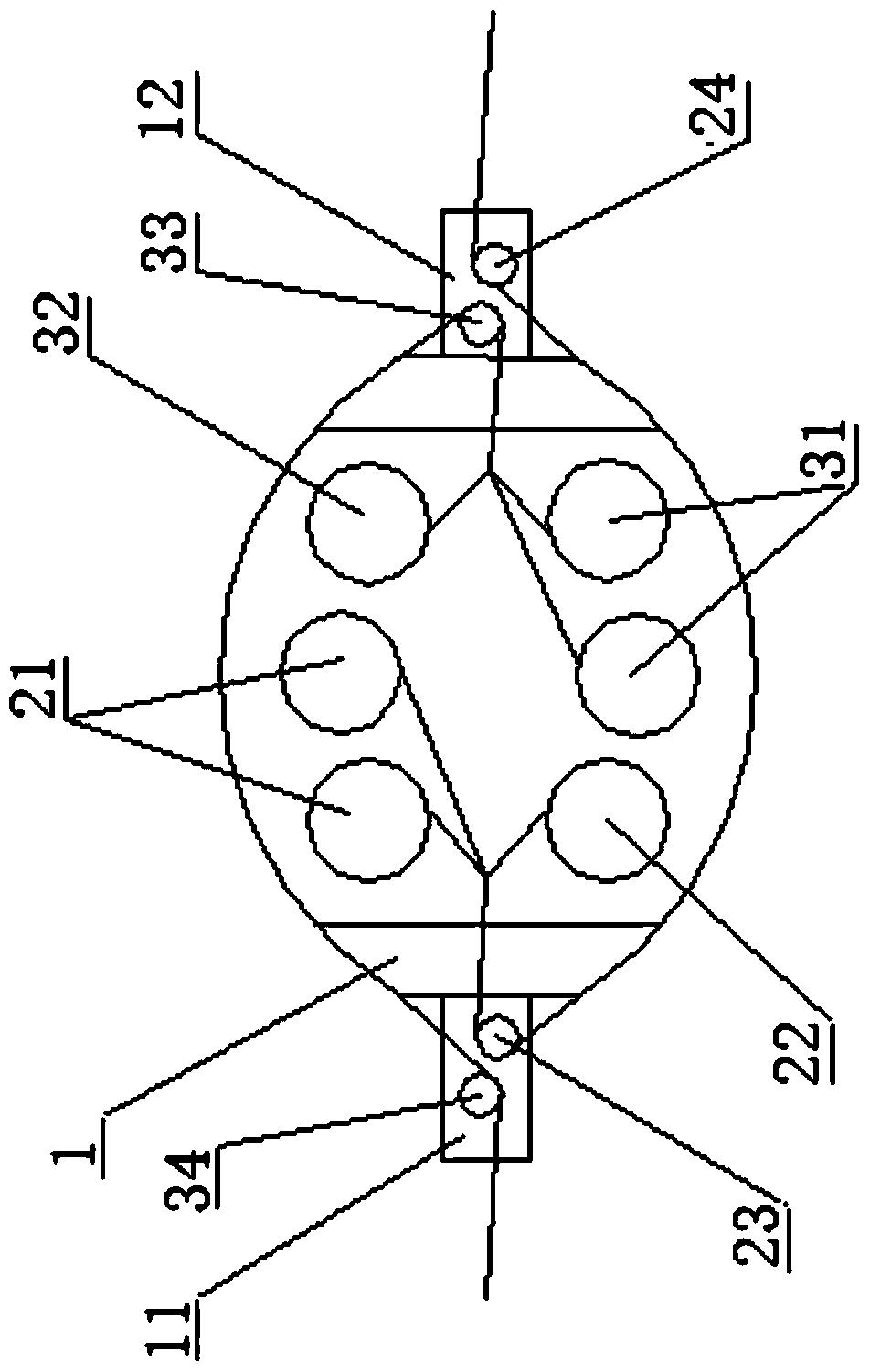

图1为本实用新型一种内放线双外收线双捻机的结构示意图。
图中：1为双捻机体，11为左支架，12为右支架，21为左放线工字轮，22为左芯线工字轮，23为左牵引轮，24为右收线工字轮，31为右放线工字轮，32为右芯线工字轮，33为右牵引轮，34为左收线工字轮
如图1所示，本实用新型的一种内放线双外收线双捻机，包括双捻机体1，在双捻机体1上设有左支架11和右支架12。在双捻机体1上安装有两个左放线工字轮21和左芯线工字轮22，在左支架11上安装有左牵引轮23，在右支架12 上安装有右收线工字轮24，左芯线工字轮22设在左放线工字轮21下方。在双捻机体1上安装有两个右放线工字轮31和右芯线工字轮32，在右支架12上安装有右牵引轮33，在左支架11上安装左收线工字轮34，右芯线工字轮32设在右放线工字轮31上方，左收线工字轮34设在左牵引轮23前方，右收线工字轮24设在右牵引轮33前方。
本实用新型的一种内放线双外收线双捻机，在使用此双捻机时，左放线工字轮21和左芯线工字轮22放出一种规格的线，合并后绕过左牵引轮23，绕过左支架11外部从右收线工字轮24引出钢帘线；右放线工字轮31和右芯线工字轮32放出另一种规格的线，合并后绕过右牵引轮33，绕过右支架12外部从左收线工字轮34引出钢帘线，在双捻机当两个收线同时工作时，生产的规格相对简单，但配合湿拉收双丝(多丝)技术也能生产较多种规格。
本双捻机也能只使用单个收线，这时它完全同单收线双捻机，生产各种规格。这样的变换均落在本实用新型的保护范围之内。
虽然以上描述了本实用新型的具体实施方式，但是本领域熟练技术人员应当理解，这些仅是举例说明，可以对本实施方式作出多种变更或修改，而不背离实用新型的原理和实质，本实用新型的保护范围仅由所附权利要求书限定。
