【中国实用新型】一种自来水管道用石墨烯保温膜
有权-审定授权 中国
- 申请号：
- CN201620830933.8
- 专利权人：
- 常州烯材碳材料科技有限公司
- 授权公告日/公开日：
- 2017.05.03
- 专利有效期：
- 2016.08.01-2026.08.01
- 技术分类：
- B32:层状产品
- 转化方式：
- 转让
- 价值度指数：
-
- 65.0分
- 价格：
- 面议
发布人
李修兵
联系人李修兵
-
- 0519-89880769
-
- 554651078
-
- 15001924089
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201620830933.8
- 申请日
- 20160801
- 公开/公告号
- CN206141019U
- 公开/公告日
- 20170503
- 申请/专利权人
- [常州烯材碳材料科技有限公司]
- 发明/设计人
- [李修兵, 莫剑臣, 李韦韦]
- 主分类号
- B32B1/08
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [何学成]
摘要
本实用新型涉及保温膜领域，特别是公开了一种自来水管道用石墨烯保温膜，包括依次连接的第一绝缘膜、石墨烯发热膜、第二绝缘膜、保温层和反射层，保温层为玻璃纤维。其结构简单，具有升温速率快、功率低、质量轻、环保、远红外保健等特点，应用在家庭和工业自来水管道上可防止温度过低而导致管道结冰。
法律状态
| 法律状态公告日 | 20190531 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):B32B 1/08 登记生效日:20190514 变更事项:专利权人 变更前权利人:常州烯材碳材料科技有限公司 变更后权利人:深圳市新碳科技有限公司 变更事项:地址 变更前权利人:213000 江苏省常州市西太湖科技产业园祥云路6号 变更后权利人:518000 广东省深圳市光明新区百花洞中信宝低碳技术产业园A2栋401 |
| 法律状态公告日 | 20170503 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 事务数据公告日 | 20190531 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):B32B 1/08 登记生效日:20190514 变更事项:专利权人 变更前权利人:常州烯材碳材料科技有限公司 变更后权利人:深圳市新碳科技有限公司 变更事项:地址 变更前权利人:213000 江苏省常州市西太湖科技产业园祥云路6号 变更后权利人:518000 广东省深圳市光明新区百花洞中信宝低碳技术产业园A2栋401 |
权利要求
权利要求数量（7）
独立权利要求数量（1）
1.一种自来水管道用石墨烯保温膜，其特征在于，包括依次连接的第一绝缘膜、石墨烯 发热膜、第二绝缘膜、保温层和反射层，所述的保温层为玻璃纤维。
2.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的第一绝 缘膜和第二绝缘膜均为PET膜。
6.根据权利要求2所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的PET膜 的厚度为50～100μm。
3.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的反射层 为铝箔反射膜。
4.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的石墨烯 发热膜的厚度为20～25μm。
5.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的保温层 的厚度为3～5cm。
7.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的反射层 的厚度为100～200μm。
1.一种自来水管道用石墨烯保温膜，其特征在于，包括依次连接的第一绝缘膜、石墨烯发热膜、第二绝缘膜、保温层和反射层，所述的保温层为玻璃纤维。
2.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的第一绝缘膜和第二绝缘膜均为PET膜。
3.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的反射层为铝箔反射膜。
4.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的石墨烯发热膜的厚度为20～25μm。
5.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的保温层的厚度为3～5cm。
6.根据权利要求2所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的PET膜的厚度为50～100μm。
7.根据权利要求1所述的一种自来水管道用石墨烯保温膜，其特征在于，所述的反射层的厚度为100～200μm。
说明书
本实用新型涉及保温层领域，具体为一种自来水管道用石墨烯保温膜。
二维石墨烯是目前世界上导热系数最高的材料，利用石墨烯材料可在高分子材料中搭建三维导热网络，从而提高高分子材料的导热系数。石墨烯的电子迁移率很高，以石墨烯为导电添加剂在高分子材料中制备导电复合材料，电阻率可提高10个数量级以上。
采用功能化的石墨烯粉体与高分子树脂在先进的分散技术下得到石墨烯导电浆料，可在PET材料上印刷成膜，得到石墨烯电热膜，这种电热膜具有升温速率快、功率低、质量轻、环保、远红外保健等特点。
冬季的北方由于气温低，许多家庭和工厂的自来水管道内的水因温度低而结冰，导致停水问题，影响了家庭生活和工业生产。现有的保温膜存在易燃、易腐蚀、不环保等缺陷。
本实用新型为了克服上述技术问题的不足，提供了一种自来水管道用石墨烯保温膜，可在零度以下气温条件时维持自来水管道温度在20～30℃。
解决上述技术问题的技术方案如下：
一种自来水管道用石墨烯保温膜，包括依次连接的第一绝缘膜、石墨烯发热膜、第二绝缘膜、保温层和反射层，保温层为玻璃纤维。
第一绝缘膜和第二绝缘膜均为PET膜。
反射层为铝箔反射膜。
石墨烯发热膜的厚度为20～25μm。
保温层的厚度为3～5cm。
PET膜的厚度为50～100μm。
反射层的厚度为100～200μm。
其中，石墨烯发热膜是将石墨烯浆料均匀涂覆在第一绝缘膜上，使其达到合适的厚度，再用第二绝缘膜覆盖。石墨烯浆料则是将改性石墨烯粉体分散于高分子树脂中得到的。高分子树脂包括环氧树脂、环氧改性丙烯酸树脂、水性聚氨酯、聚酰胺树脂、聚酯树脂等；改性石墨烯粉体是将石墨烯粉体分散于乙醇中，加入硅烷偶联剂KH550，超声分散均匀得到的。由于改性石墨烯粉体表面含有一些含氧官能团，因此容易与高分子树脂结合。通过硅烷偶联剂、脂肪胺、异氰酸酯类物质对石墨烯进行功能化能够让石墨烯在高分子树脂中更好的分散，来构建三维导电网络，提高复合材料的性能。
本实用新型提出了一种自来水管道用石墨烯保温膜。其结构简单，具有升温速率快、功率低、质量轻、环保、远红外保健等特点，采用玻璃纤维作为保温层具有阻燃、抗腐蚀、环保、无毒、绝缘等优点，应用在家庭和工业自来水管道上可防止温度过低而导致管道结冰。可以通过优化工艺过程和完善工艺设备来进一步加大保温的生产力度，使石墨烯保温膜在化工、家庭、医疗方面能够得到进一步的应用。
下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

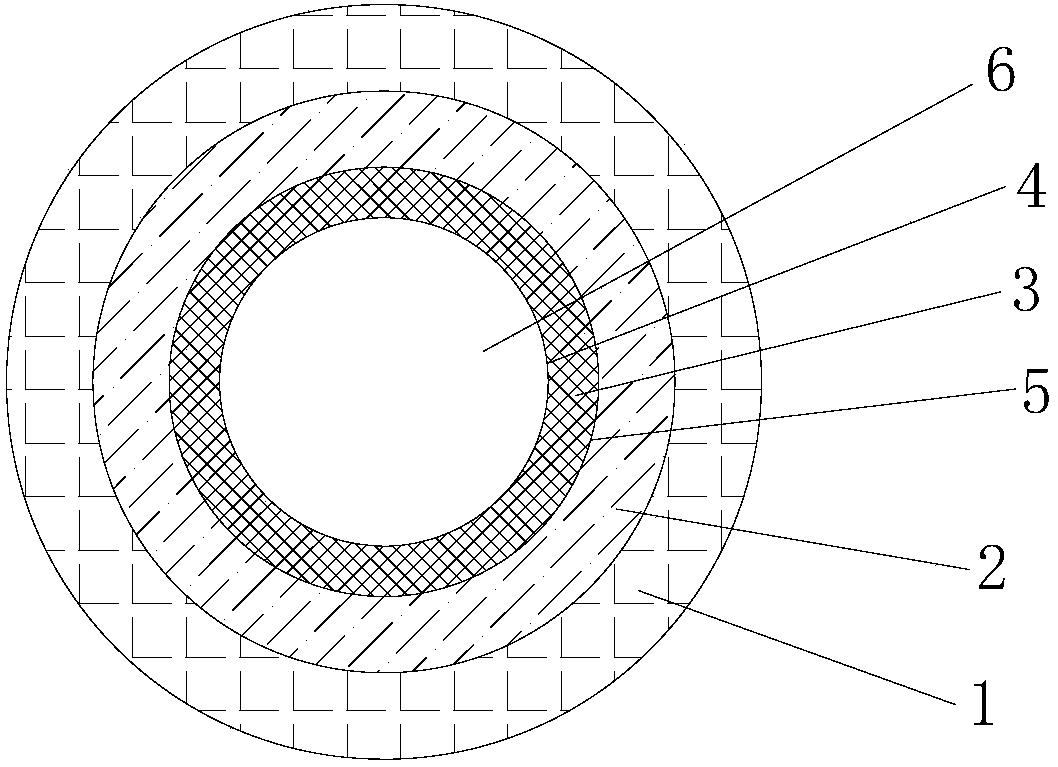

图1为本实用新型的结构示意图；
图中：1为反射层，2为保温层，3为石墨烯发热膜，4为第一绝缘膜，5为第二绝缘膜，6为自来水管道。
实施例1：
如图1所示的一种自来水管道用石墨烯保温膜，包括依次连接的第一绝缘膜4、石墨烯发热膜3、第二绝缘膜5、保温层2和反射层1，保温层2为玻璃纤维。第一绝缘膜4和第二绝缘膜5均为PET膜。反射层1为铝箔反射膜。石墨烯发热膜3的厚度为20μm。保温层2的厚度为3cm。PET膜的厚度均为50μm。反射层的厚度为100μm。
将该自来水管道用石墨烯保温膜包裹于自来水管道6上，通过对石墨烯发热膜3通电发热，产生热量保护自来水管道，保温层2可以有效的防止温度的流失，最外层的发射层1进一步对往外辐射的温度进行发射，有效的控制温度的扩散。
其中，石墨烯发热膜3是将石墨烯浆料均匀涂覆在第一绝缘膜4上，使其达到合适的厚度，再用第二绝缘膜5覆盖。石墨烯浆料则是将改性石墨烯粉体分散于高分子树脂中得到的。高分子树脂为环氧树脂，改性石墨烯粉体是将石墨烯粉体分散于乙醇中，加入硅烷偶联剂KH550，超声分散均匀得到的。
实施例2：
与实施例1不同的是：石墨烯发热膜3的厚度为25μm。保温层2的厚度为5cm。PET膜的厚度均为100μm。反射层的厚度为200μm。高分子树脂为环氧改性丙烯酸树脂。
实施例3：
与实施例1不同的是：石墨烯发热膜3的厚度为23μm。保温层2的厚度为4cm。PET膜的厚度均为80μm。反射层的厚度为150μm。高分子树脂为水性聚氨酯。
实施例4：
与实施例1不同的是：石墨烯发热膜3的厚度为24μm。保温层2的厚度为5cm。PET膜的厚度均为70μm。反射层的厚度为120μm。高分子树脂为聚酰胺树脂。
实施例5：
与实施例1不同的是：石墨烯发热膜3的厚度为23μm。保温层2的厚度为4cm。PET膜的厚度均为75μm。反射层的厚度为180μm。高分子树脂为聚酯树脂。
本实用新型提出了一种自来水管道用石墨烯保温膜。其结构简单，具有升温速率快、功率低、质量轻、环保、远红外保健等特点，应用在家庭和工业自来水管道上可防止温度过低而导致管道结冰。
以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质上对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
