本实用新型涉及固定装置技术领域，尤其是一种深静脉置管的固定装置。

深静脉置管已广泛用于临床,尤其是在危重病人的抢救方面应用较多,它不仅保证了病人的及时用药,还可以通过监测CVP可了解病人循环血容量和心脏功能,为治疗和护理带来极大方便,提高了抢救的成功率，ICU进行深静脉置管常选用颈内静脉、股静脉、锁骨下静脉、以及重要静脉等通路。颈内深静脉置管术作为外科大手术后的常规步骤，有着不可置否的优势，它使输液变得更加快捷、安全、有效。颈内深静脉输液能避免高渗性药物对血管的刺激和破坏，而患者需要大量输血、补液时，能够借以观察血容量的动态变化。

临床上现在一般采用双腔或三腔深静脉导管，从而迅速地开通多路补液，加快治疗时间，但是由于深静脉一般连接的都是比较重的设备仪器，病人在翻身时容易造成深静脉导管的牵拉，导致深静脉导管的输液端移位，甚至因此导致感染等并发症的发生，为临床护理工作带来诸多不便。而深静脉导管的输出端，通常为多粘几条胶布固定，经常出现几条胶布交叉重叠，透气性差，患者位于胶布交叉重叠的部位容易出汗，导致胶布对皮肤的附着力变弱，因颈部和腿部活动幅度大，极易出现牵拉引起针头脱落的现象，患者又需重新插管，增加了患者的痛苦。

本实用新型要解决的技术问题是：为了解决现有技术中深静脉导管采用多条胶布固定的问题，现提供一种深静脉置管的固定装置。

本实用新型解决其技术问题所采用的技术方案是：一种深静脉置管的固定装置，包括主绷带和两条副绷带，所述主绷带的一端开设有贯穿主绷带的细缝，所述主绷带的另一端与两条所述副绷带固定连接，两条所述副绷带分别位于所述细缝的两侧，所述主绷带和副绷带的下表面均设有用于粘黏的胶水层，所述主绷带上远离所述细缝的一端设有两条可撕开的点断线，撕开两条点断线形成一个备用带，所述备用带的上表面固定有拉扣。

本方案中当深静脉置管有两条外延管时，两条副绷带分别对应一个外延管用高举平台法固定将外延管固定，外延管与副绷带的下表面接触，形成防止深静脉置管滑脱的第一道防线，然后将两条外延管向细缝靠拢，此时外延管与主绷带的上表面接触，将主绷带位于细缝两侧的部位粘在两条外延管上，形成防止深静脉置管滑脱的第二道防线；当深静脉置管有三条外延管时，三条外延管分别由两条副绷带及一条备用带用高举平台法固定，形成防止深静脉置管滑脱的第一道防线，然后将三条外延管向细缝靠拢，此时外延管与主绷带的上表面接触，将主绷带位于细缝两侧的部位粘在三条外延管上，形成防止深静脉置管滑脱的第二道防线。

为了降低成本，进一步地，所述主绷带和副绷带一体成型。

为了防止主绷带所粘黏皮肤上的部位出汗，优选地，所述主绷带为具有透气性的主绷带，透气性的主绷带带有利于热量的散发。

为了防止副绷带所粘黏皮肤上的部位出汗，优选地，所述副绷带为具有透气性的副绷带，透气性的副绷带带有利于热量的散发。

优选地，所述主绷带为具有弹力的主绷带。

优选地，所述副绷带为具有弹力的副绷带。

本实用新型的有益效果是：本实用新型的深静脉置管的固定装置通过在主绷带上开设有有两条点断线，将其撕开形成备用带，因此即可以固定双腔深静脉置管，也可以固定三腔深静脉置管，先通过副绷带和备用带的单独对外延管的固定，再将单独固定后的外延管合并在细缝附近由主绷带固定，实现对外延管的双重固定保证了深静脉置管不会滑脱，本实用新型结构简单，成本低，主绷带和副绷带粘性好，具有较强的透气性，粘黏在患者皮肤上不易松脱。

下面结合附图和实施例对本实用新型进一步说明。

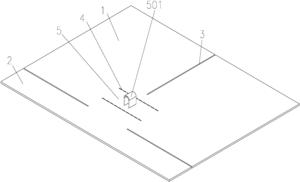

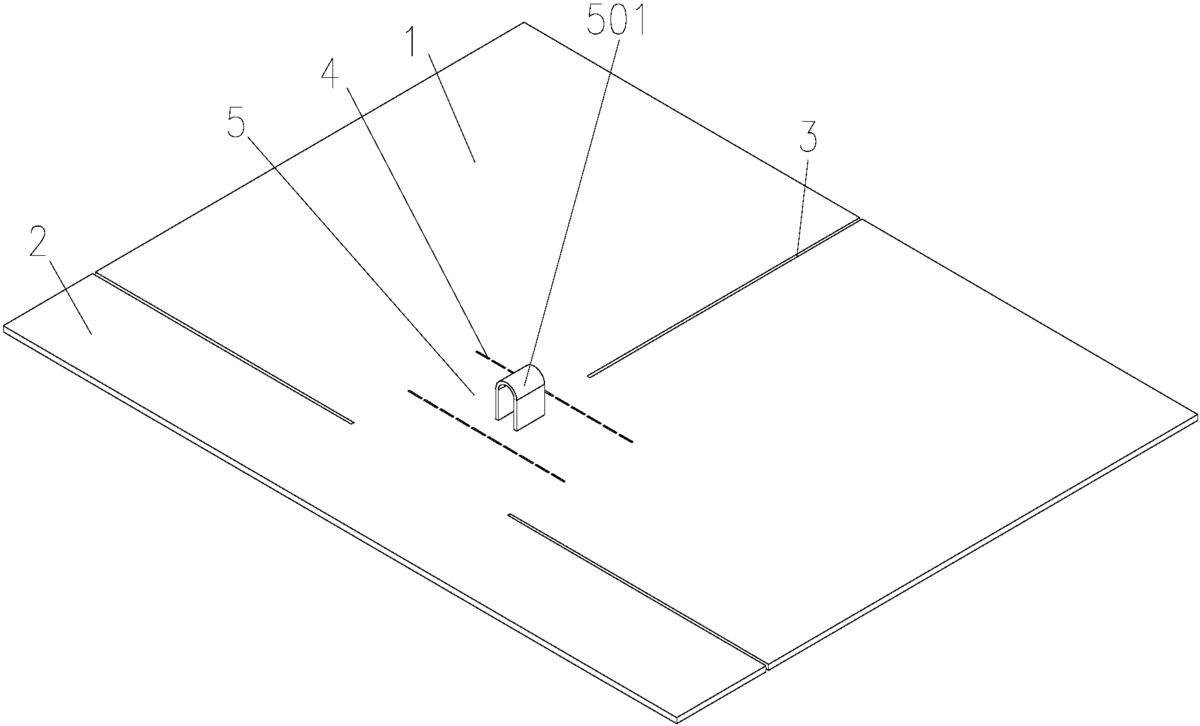

图1是本实用新型深静脉置管的固定装置的三维示意图；

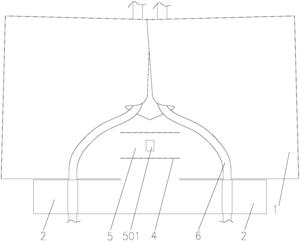

图2是本实用新型深静脉置管的固定装置在固定双腔深静脉置管时的示意图；

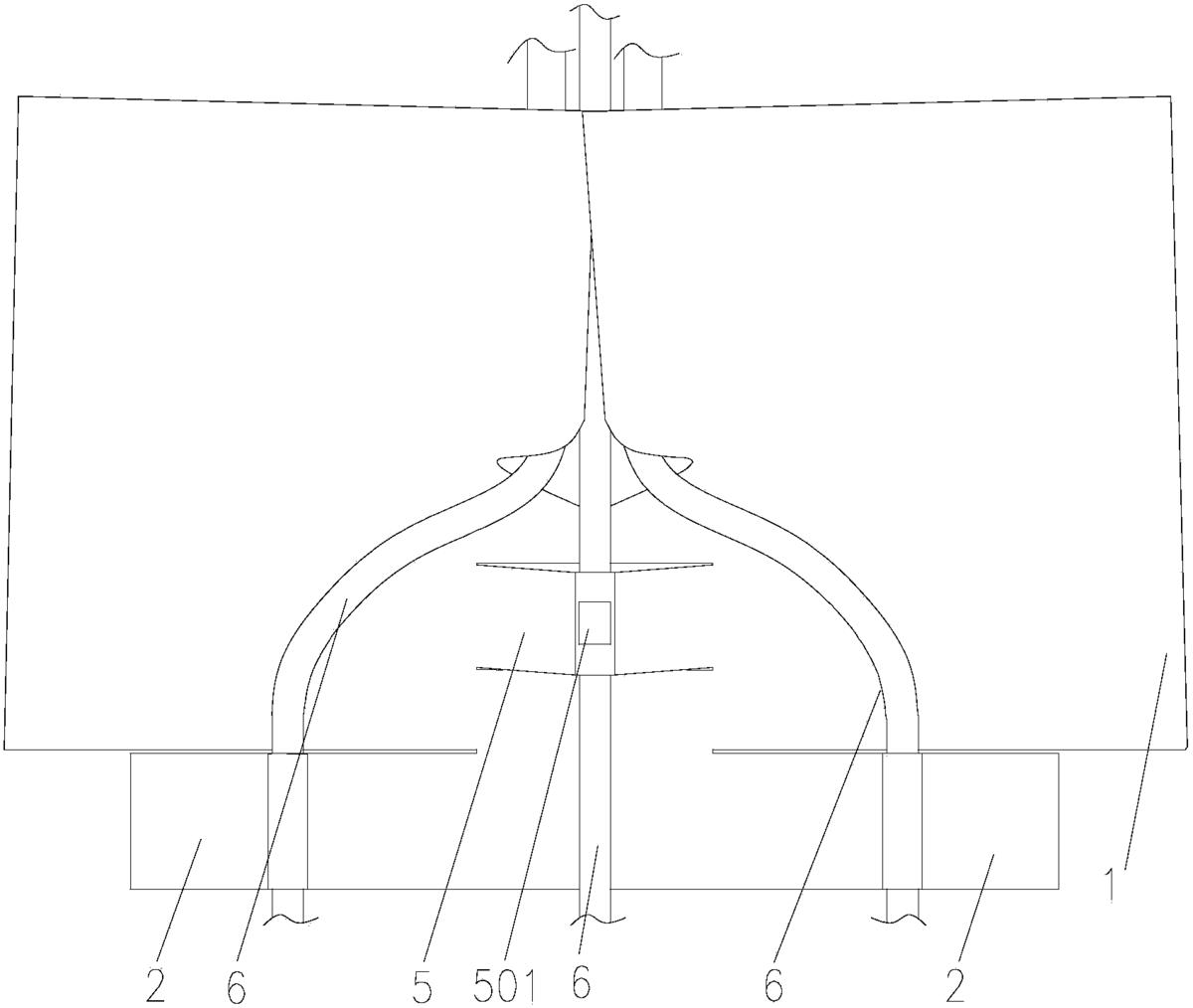

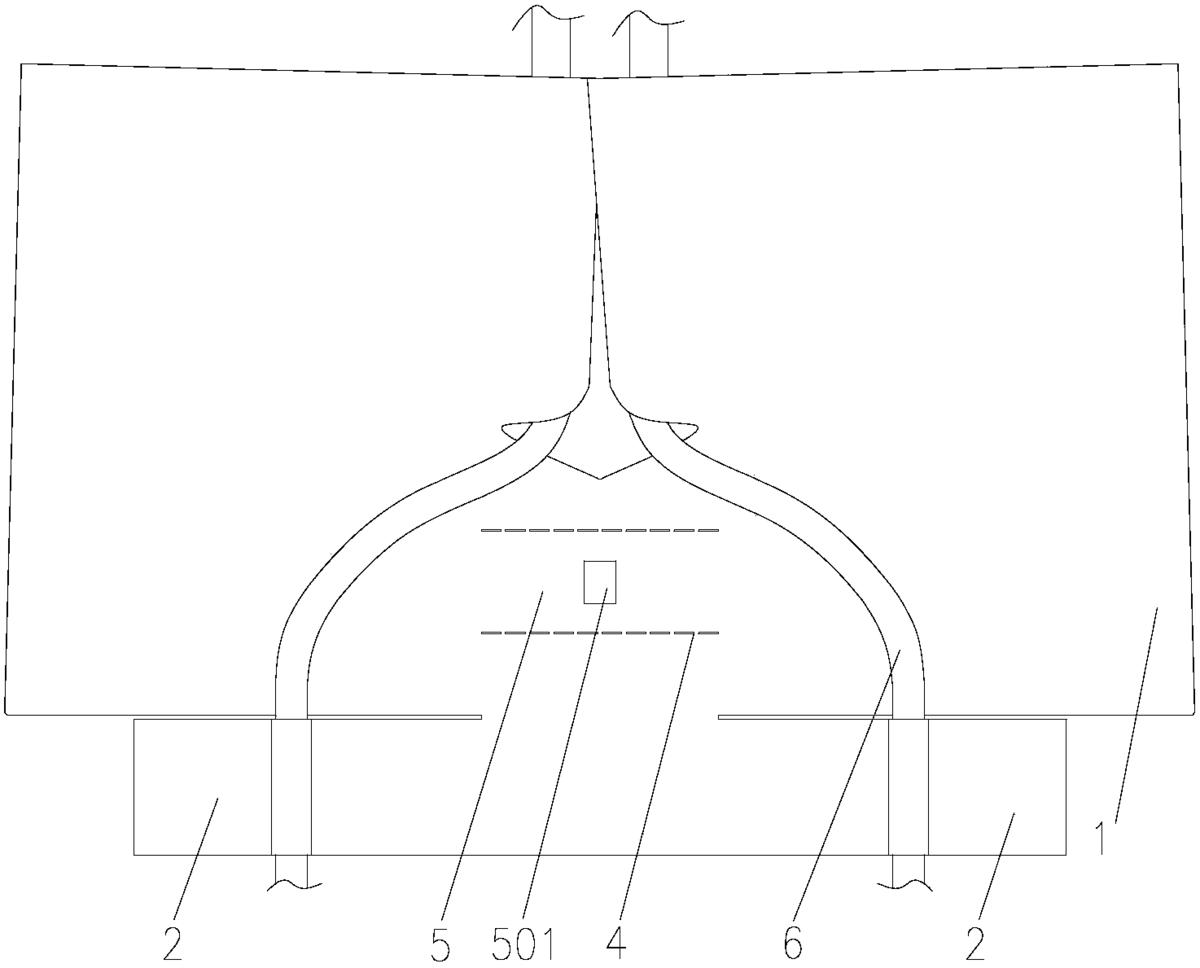

图3是本实用新型深静脉置管的固定装置在固定三腔深静脉置管时的示意图。

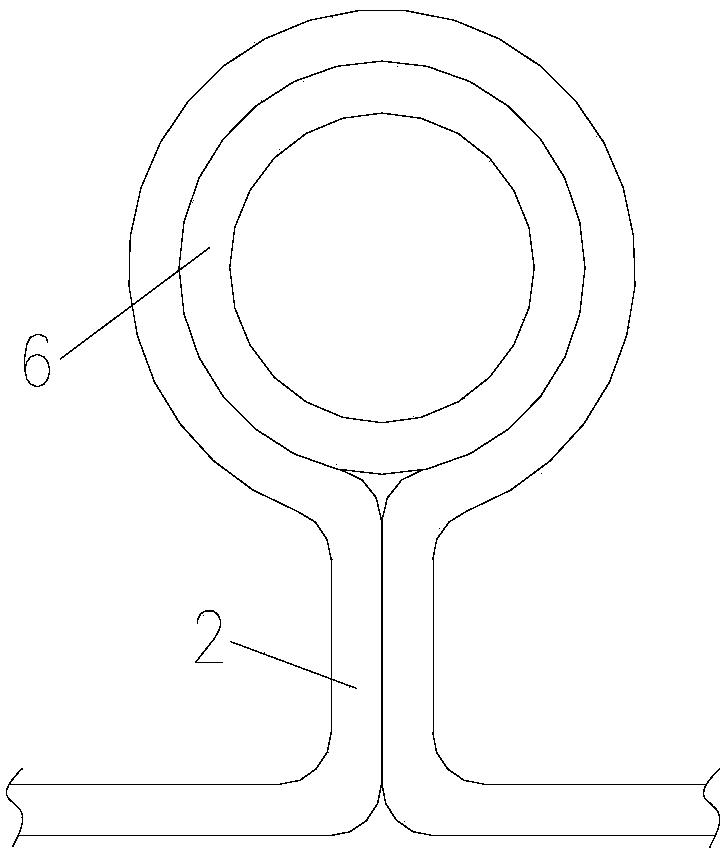

图4是本实用新型深静脉置管的固定装置中副绷带用于高举平台法固定外延管的示意图。

图中：1、主绷带，2、副绷带，3、细缝，4、点断线，5、备用带，501、拉扣，6、外延管。

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

实施例1

如图1-4所示，一种深静脉置管的固定装置，包括主绷带1和两条副绷带2，所述主绷带1的一端开设有贯穿主绷带1的细缝3，所述主绷带1的另一端与两条所述副绷带2固定连接，两条所述副绷带2分别位于所述细缝3的两侧，所述主绷带1和副绷带2的下表面均设有用于粘黏的胶水层，所述主绷带1上远离所述细缝3的一端设有两条可撕开的点断线4，撕开两条点断线4形成一个备用带5，所述备用带5的上表面固定有拉扣501，由于备用带5下表面具有胶水层，如果采用对捏的方式将备用带5从主绷带1上撕开，容易导致备用带5相对的部位粘黏在一起，不易分开，因此设置拉扣501，可便捷的向上提拉扣501将备用带5从主绷带1上撕开。

所述主绷带1和副绷带2一体成型。

所述主绷带1为具有透气性的主绷带1，透气性的主绷带1带有利于热量的散发，为了增加主绷带1的透气性，在主绷带1上密布通孔。

所述副绷带2为具有透气性的副绷带2，透气性的副绷带2带有利于热量的散发，为了增加副绷带2的透气性，在副绷带2上密布有通孔。

所述主绷带1为具有弹力的主绷带1。

所述副绷带2为具有弹力的副绷带2。

本实用新型深静脉置管的固定装置的工作原理如下：

当深静脉置管有两条外延管6时，两条副绷带2分别对应一个外延管6用高举平台法固定将外延管6固定，外延管6与副绷带2的下表面接触，形成防止深静脉置管滑脱的第一道防线，然后将两条外延管6向细缝3靠拢，此时外延管6与主绷带1的上表面接触，将主绷带1位于细缝3两侧的部位粘在两条外延管6上，形成防止深静脉置管滑脱的第二道防线；当深静脉置管有三条外延管6时，三条外延管6分别由两条副绷带2及一条备用带5用高举平台法固定，形成防止深静脉置管滑脱的第一道防线，然后将三条外延管6向细缝3靠拢，此时外延管6与主绷带1的上表面接触，将主绷带1位于细缝3两侧的部位粘在三条外延管6上，形成防止深静脉置管滑脱的第二道防线，高举平台法固定是指在将绷带包裹在外延管6上，然后将绷带位于外延管6两侧的部位粘在皮肤上。

上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
