本实用新型涉及一种医疗器械。

在医院日常的治疗过程中，特别是在输液室，病房内，医护人员往往会碰到数量众多的输液管或者其他各种医疗用的管子，不但不容易分清各种输液管，一旦认错输液管，极容易造成医疗问题的出现，同时大量的输液管容易自身缠绕，梳理需要大量的时间，影响到工作质量，同时，输液管也没有办法实现固定，十分容易滑落到地上，造成输液管的污染，不能够继续使用。

本实用新型旨在提供一种结构合理，能够可靠固定多跟输液管，且不会造成缠绕，容易分清的医用集管器，以克服已有技术的不足。

本实用新型实现其目的的技术方案是：

一种医用集管器，包括：环形集线器，还具有弧形弹簧片，弧形弹簧片的一侧具有连接杆，连接杆的端部具有关节球头，环形集线器的一端具有与关节球头相配合的关节腔，通过关节腔与关节球头的配合，环形集线器与连接杆连接，且环形集线器可实现自转，环形集线器上沿圆周方向均匀开有若干个卡线口。

所述卡线口上还具有硅胶软垫。

所述连接杆包括第一连杆与第二连杆，且第一连杆与第二连杆铰接。

所述集线器上还具有集线杆，集线杆的端部具有U型集线卡子。

所述集线器上位于每个卡线口处具有标签。

所述弧形弹簧片的一端两面均固定安装有中空接头，中空接头具有接头孔，弧形弹簧片的另一端两面均固定安装有与接头孔相配合的插头。

采用上述结构后，由于本实用新型具有弧形弹簧片，在使用时，只需要找到任何横置或者竖置的管子，将弧形弹簧片敲击管子，弧形弹簧片便可以缠绕到管子上，实现了本实用新型的固定。

又弧形弹簧片的一侧具有连接杆，连接杆的端部具有关节球头，环形集线器的一端具有与关节球头相配合的关节腔，通过关节腔与关节球头的配合，环形集线器与连接杆连接，且环形集线器可实现自转，环形集线器上沿圆周方向均匀开有若干个卡线口，各种输液管就可以通过卡线口卡在环形集线器上，不但取用方便，同时医护人员可以随时分清各种输液管，不会发生错误，而且输液管之间也不会发生缠绕，增加了医护人员的工作效率。

卡线口上还具有硅胶软垫，能够保护输液管，防止输液管过度弯折，造成输液管的损伤。

同时，连接杆包括第一连杆与第二连杆，且第一连杆与第二连杆铰接，这样的结构，在使用时，不论弧形弹簧片缠绕在任意方向的管子上，可以通过转动连接杆，并通过转动集线器，来实现调整角度和方向，调整到最适合医护人员操作、患者使用的位置。

而集线器上还具有集线杆，集线杆的端部具有U型集线卡子，当患者使用多跟输液管、排尿管等管路时，在各种管路的前端固定在集线器的卡线口内后，可以将所有管路集合成一束，卡在集线杆前端具有的U型集线卡子内，这样方便医护人员操作，同时也避免管路凌乱，以及患者自身或者来往的人拉扯到。

同时，集线器上位于每个卡线口处具有标签，医护人员可以将每一根管路进行标记，这样能够从最大程度上减少错误的发生。

而所述弧形弹簧片的一端两面均固定安装有中空接头，中空接头具有接头孔，弧形弹簧片的另一端两面均固定安装有与接头孔相配合的插头，这样结构的好处在于，本实用新型既可以将插头插入中空接头，实现自身固定在任意外部管子上，也可以多个叠加串联使用，这样，即使患者所需要使用的医疗用管数量很多，也可以实现可靠固定。。

上述技术方案得以实施，本实用新型具有的结构简单，使用方便，能够随时随地固定数量众多的输液管，同时能够分清每一根输液管，不造成输液管相互缠绕等特点，是非常明显。

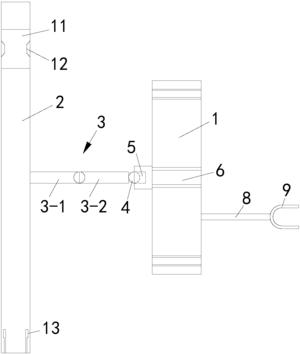

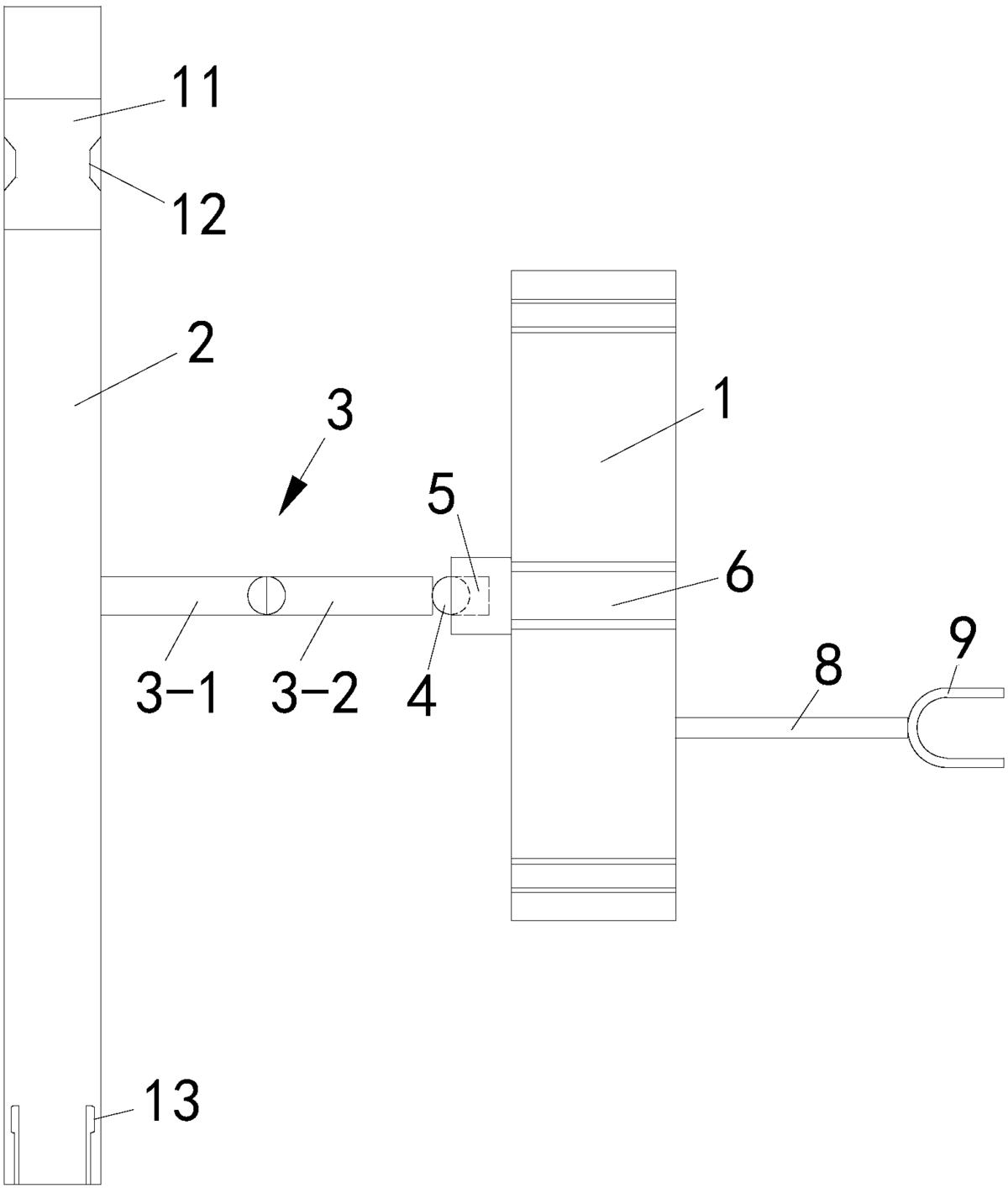

图1是本实用新型的结构示意图；

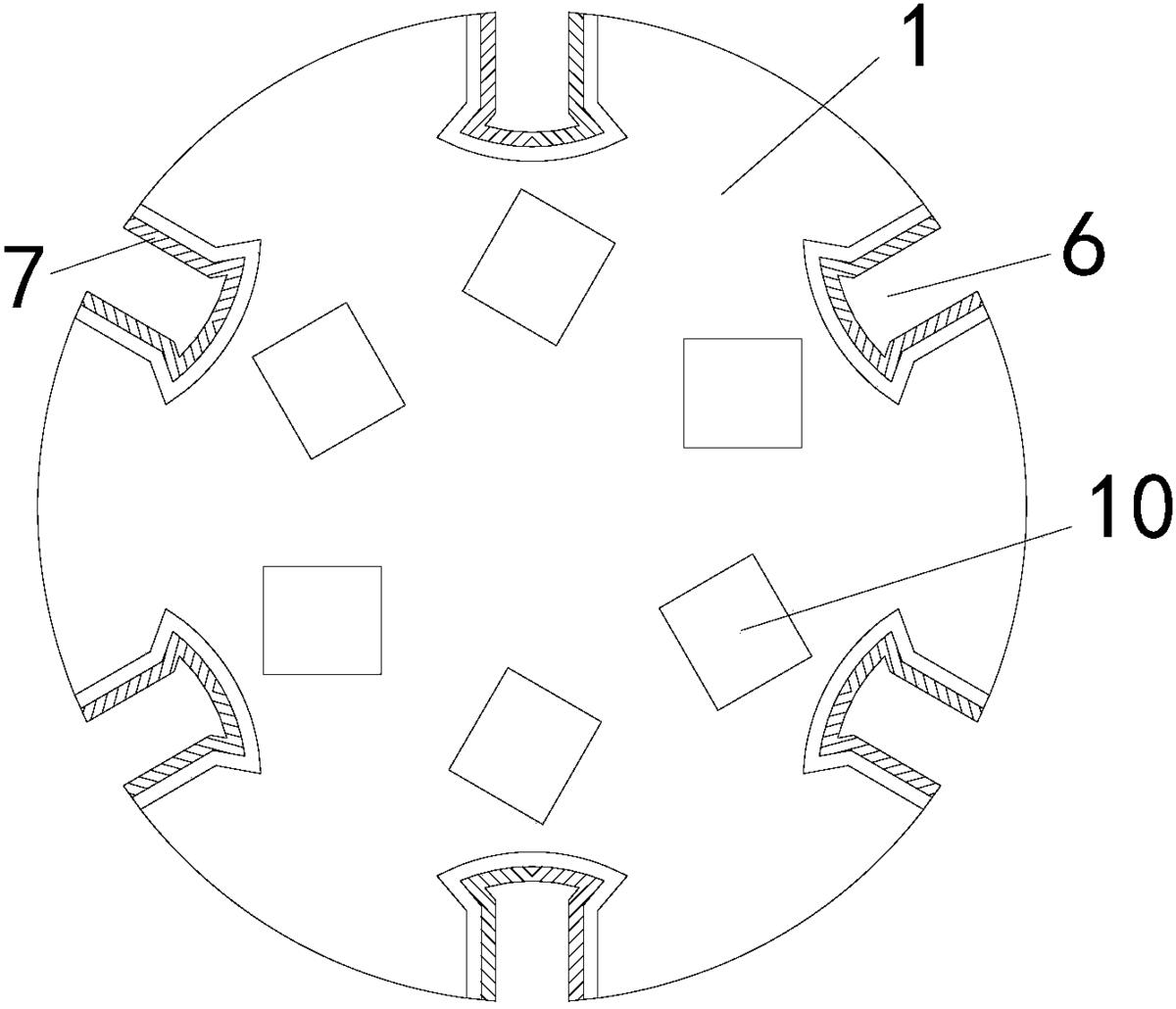

图2是本实用新型环形集线器去除集线杆后的结构示意图；

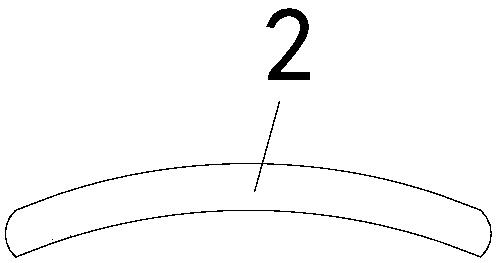

图3是本实用新型弧形弹簧片去除中空接头和插头后的结构示意图；

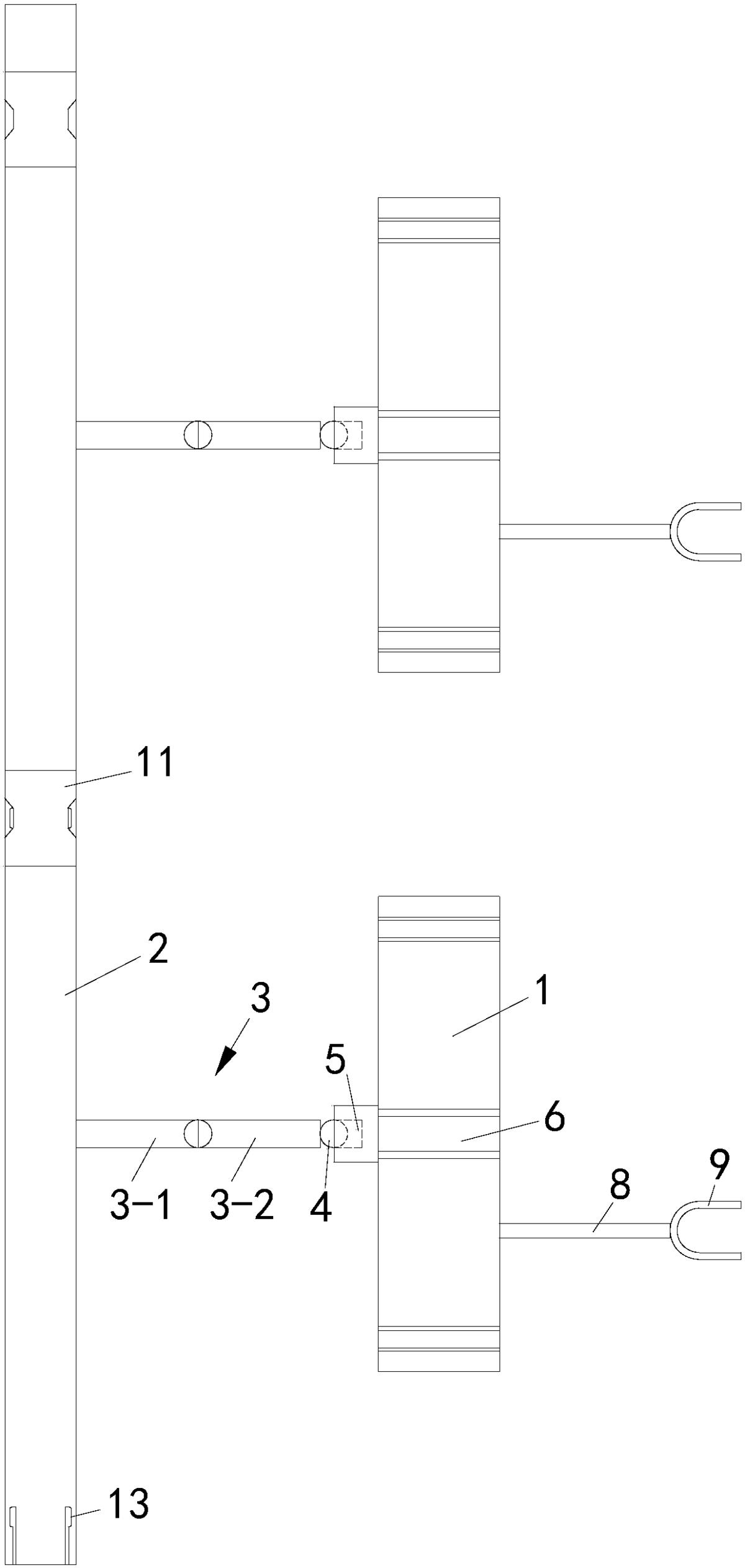

图4是2个本实用新型串联后的结构示意图。

以下对照附图，通过具体实施方式的描述，对本实用新型作进一步描述。

一种典型的具体实施方式，如附图1~4所示。

一种医用集管器，包括：环形集线器1，还具有弧形弹簧片2，弧形弹簧片2的一侧具有连接杆3，连接杆3的端部具有关节球头4，环形集线器1的一端具有与关节球头4相配合的关节腔5，通过关节腔5与关节球头4的配合，环形集线器1与连接杆3连接，且环形集线器1可实现自转，环形集线器1上沿圆周方向均匀开有若干个卡线口6。

所述卡线口6上还具有硅胶软垫7。

所述连接杆3包括第一连杆3-1与第二连杆3-2，且第一连杆3-1与第二连杆3-2铰接。

所述集线器1上还具有集线杆8，集线杆8的端部具有U型集线卡子9。

所述集线器1上位于每个卡线口6处具有标签10

所述弧形弹簧片2的一端两面均固定安装有中空接头11，中空接头11具有接头孔12，弧形弹簧片2的另一端两面均固定安装有与接头孔12相配合的插头13。
