【中国实用新型】赛车车号牌

无权-未缴年费 中国

申请号:
CN201620450410.0
专利权人:
常州工程职业技术学院
授权公告日/公开日:
2016.10.12
专利有效期:
2016.05.17-2026.05.17
技术分类:
B60:一般车辆
历史运营情况:
价值度指数:
54.0分
交易方式:
转让
价格:
面议
752 0

发布人

常州工程职业技术学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201620450410.0
申请日
20160517
公开/公告号
CN205632345U
公开/公告日
20161012
申请/专利权人
[常州工程职业技术学院]
发明/设计人
[倪晋尚, 邓晓斌, 陈瑄]
主分类号
B60R13/10
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[路接洲]

摘要

本实用新型公开了一种赛车车号牌,包括底板、安装在底板正面的外壳和安装在外壳前端面的显示板,所述的外壳与底板所围成的空间内设有:安装在底板正面的连接座、卡接在连接座前端面上的安装架,所述的安装架前表面设有车牌号模型,车牌号模型上均布有形成车号字样并通过显示板向外显示的若干个发光灯,底板背面设有可将车号牌牢固吸附在赛车车身上的若干个真空吸盘。本实用新型中,安装有车牌号模型的安装架与连接座采用卡接方式,并通过真空吸盘将车号牌固定在赛车车身上,安装更换方便,可以灵活更换多种车牌号,车号显示清晰,便于观众在比赛中分辨,为赛车比赛提供了方便。

法律状态

法律状态公告日 20200508
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):B60R 13/10
专利号:ZL2016204504100
申请日:20160517
授权公告日:20161012
终止日期:20190517
法律状态公告日 20161012
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(6

独立权利要求数量(1

1.一种赛车车号牌,包括底板(1)、安装在底板(1)正面的外壳(2)和 安装在外壳(2)前端面的显示板(3),其特征是:所述的外壳(2)与底板(1) 所围成的空间内设有:安装在底板(1)正面的连接座(4)、卡接在连接座(4) 前端面上的安装架(5),所述的安装架(5)前表面设有车牌号模型(6),车牌 号模型(6)上均布有形成车号字样并通过显示板(3)向外显示的若干个发光 灯(7),底板(1)背面设有可将车号牌牢固吸附在赛车车身上的若干个真空吸 盘(8)。

2.根据权利要求1所述的赛车车号牌,其特征是:所述的连接座(4)呈框 形结构,连接座(4)内固定有中间支撑架(9),连接座(4)前表面周边和中 间支撑架(9)上间距均布有连接孔(10),安装架(5)内固定有中间安装架(11), 对应连接孔(10)位置的安装架(5)周边及中间安装架(11)上间距均布有与 连接孔(10)卡接的连接头(12)。

3.根据权利要求2所述的赛车车号牌,其特征是:所述的中间支撑架(9) 和中间安装架(11)均为十字形。

4.根据权利要求3所述的赛车车号牌,其特征是:所述的车牌号模型(6) 竖直固定在中间安装架(11)的前表面。

5.根据权利要求1所述的赛车车号牌,其特征是:所述的真空吸盘(8)均 匀分布在底板(1)背面。

6.根据权利要求1所述的赛车车号牌,其特征是:所述的连接座(4)内安 装有与发光灯(7)线路连接的蓄电池(13)。

1.一种赛车车号牌,包括底板(1)、安装在底板(1)正面的外壳(2)和 安装在外壳(2)前端面的显示板(3),其特征是:所述的外壳(2)与底板(1) 所围成的空间内设有:安装在底板(1)正面的连接座(4)、卡接在连接座(4) 前端面上的安装架(5),所述的安装架(5)前表面设有车牌号模型(6),车牌 号模型(6)上均布有形成车号字样并通过显示板(3)向外显示的若干个发光 灯(7),底板(1)背面设有可将车号牌牢固吸附在赛车车身上的若干个真空吸 盘(8)。 2.根据权利要求1所述的赛车车号牌,其特征是:所述的连接座(4)呈框 形结构,连接座(4)内固定有中间支撑架(9),连接座(4)前表面周边和中 间支撑架(9)上间距均布有连接孔(10),安装架(5)内固定有中间安装架(11), 对应连接孔(10)位置的安装架(5)周边及中间安装架(11)上间距均布有与 连接孔(10)卡接的连接头(12)。 3.根据权利要求2所述的赛车车号牌,其特征是:所述的中间支撑架(9) 和中间安装架(11)均为十字形。 4.根据权利要求3所述的赛车车号牌,其特征是:所述的车牌号模型(6) 竖直固定在中间安装架(11)的前表面。 5.根据权利要求1所述的赛车车号牌,其特征是:所述的真空吸盘(8)均 匀分布在底板(1)背面。 6.根据权利要求1所述的赛车车号牌,其特征是:所述的连接座(4)内安 装有与发光灯(7)线路连接的蓄电池(13)。

说明书

技术领域

本实用新型涉及一种赛车车号牌。

背景技术

如今,赛车运动已经成为了全世界吸引最多观众观看的一项体育赛事。赛 车在比赛过程中,车牌号是判定比赛车辆的唯一标识,如果车牌号直接印刷在 赛车上则不易看清,并且车牌号一旦印刷后难以更换,使用极不方便。因此设 计一种安装方便、显示清晰的赛车车号牌很有必要。

发明内容

本实用新型要解决的技术问题是:克服现有技术中之不足,提供一种安装 更换方便、车号显示清晰的赛车车号牌。

本实用新型解决其技术问题所采用的技术方案是:一种赛车车号牌,包括 底板、安装在底板正面的外壳和安装在外壳前端面的显示板,所述的外壳与底 板所围成的空间内设有:安装在底板正面的连接座、卡接在连接座前端面上的 安装架,所述的安装架前表面设有车牌号模型,车牌号模型上均布有形成车号 字样并通过显示板向外显示的若干个发光灯,底板背面设有可将车号牌牢固吸 附在赛车车身上的若干个真空吸盘。

具体说,所述的连接座呈框形结构,连接座内固定有中间支撑架,连接座 前表面周边和中间支撑架上间距均布有连接孔,安装架内固定有中间安装架, 对应连接孔位置的安装架周边及中间安装架上间距均布有与连接孔卡接的连接 头。

优选地,所述的中间支撑架和中间安装架均为十字形。

进一步地,所述的车牌号模型竖直固定在中间安装架的前表面。

为提高安装牢固程度,所述的真空吸盘均匀分布在底板背面。

所述的连接座内安装有与发光灯线路连接的蓄电池。

本实用新型的有益效果是:本实用新型中,安装有车牌号模型的安装架与 连接座采用卡接方式,并通过真空吸盘将车号牌固定在赛车车身上,安装更换 方便,可以灵活更换多种车牌号,车号显示清晰,便于观众在比赛中分辨,为 赛车比赛提供了方便。

附图说明

下面结合附图和实施方式对本实用新型进一步说明。

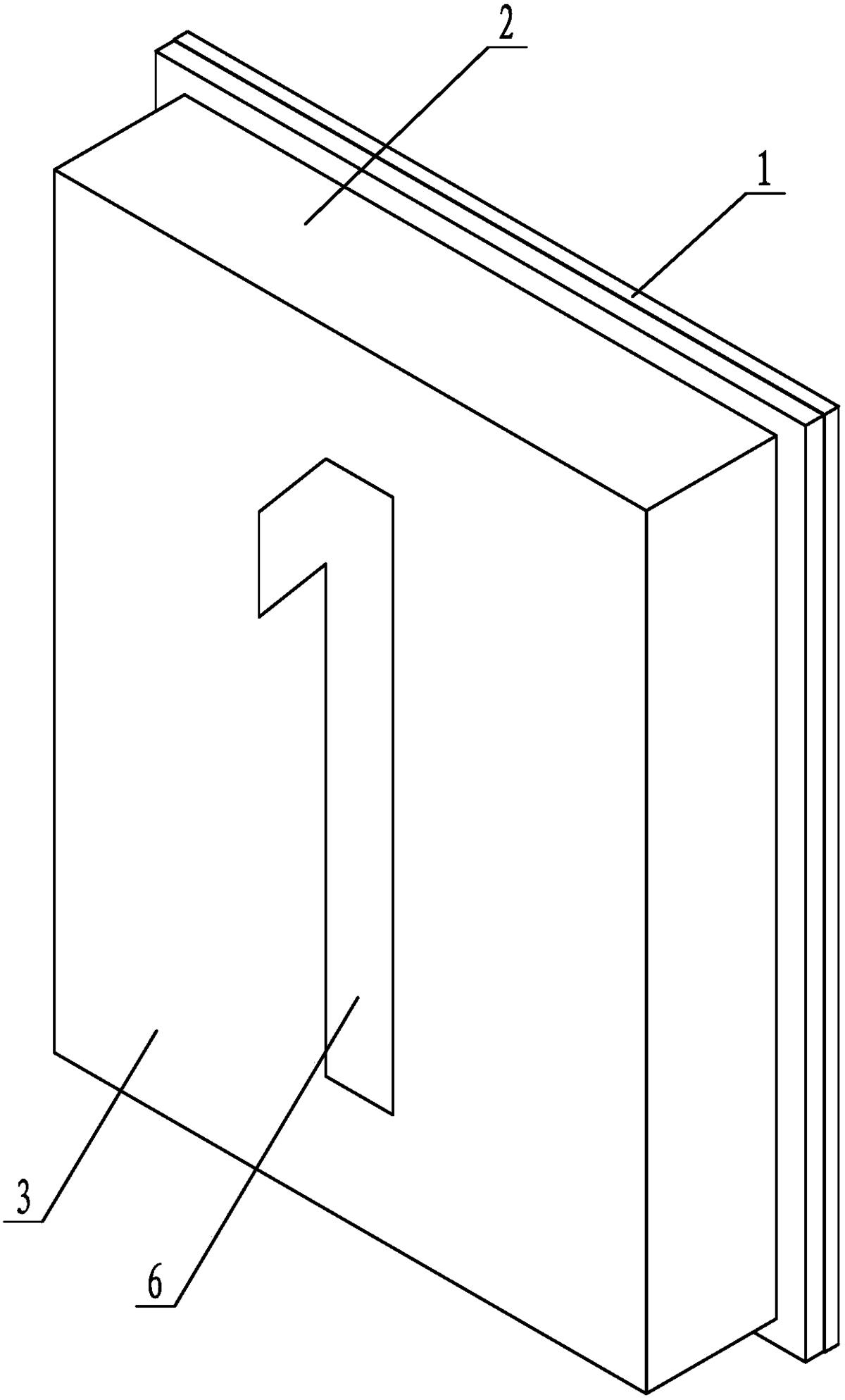

图1是本实用新型的正视结构示意图。

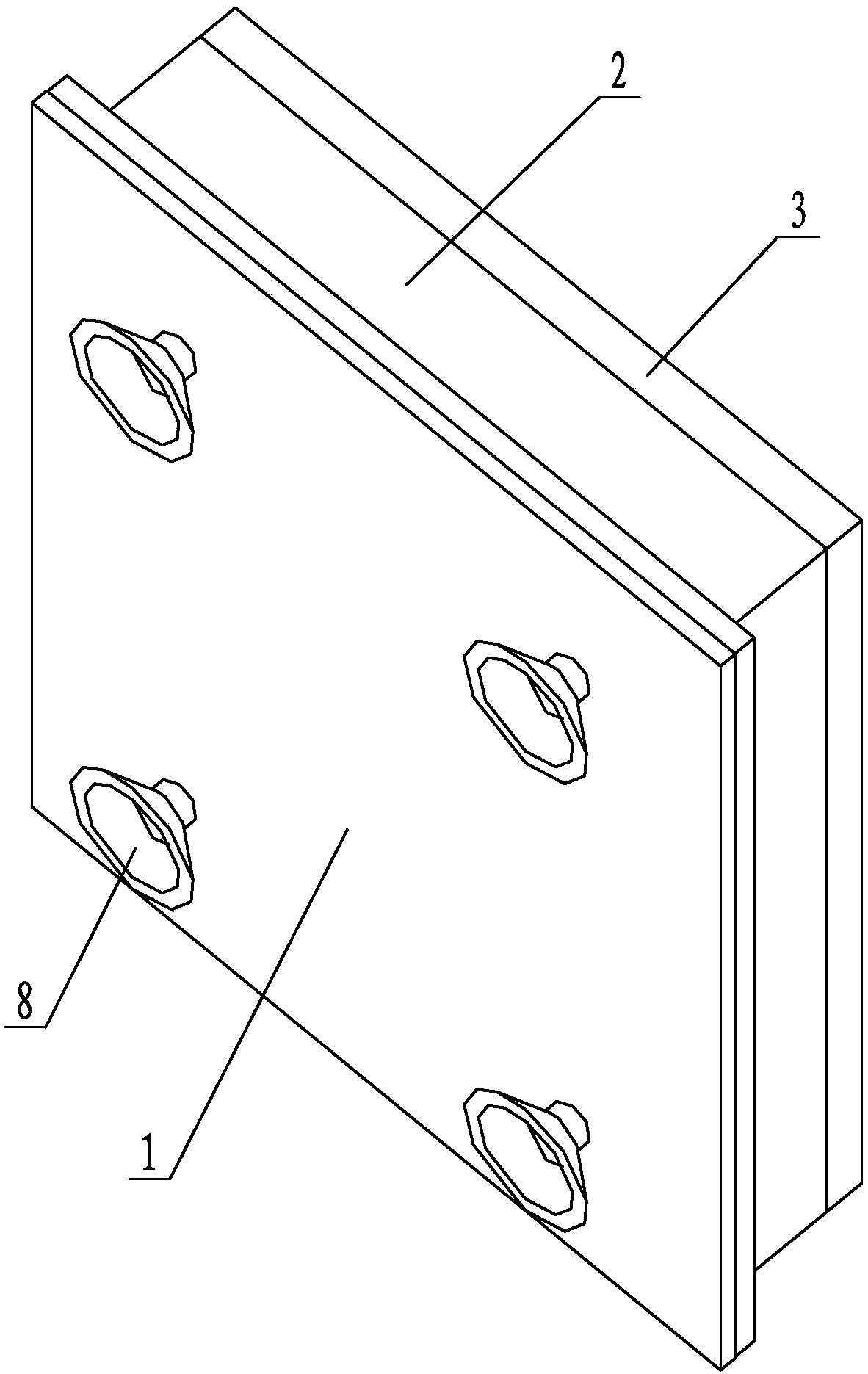

图2是本实用新型的后视结构示意图。

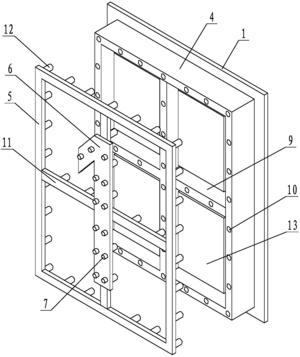

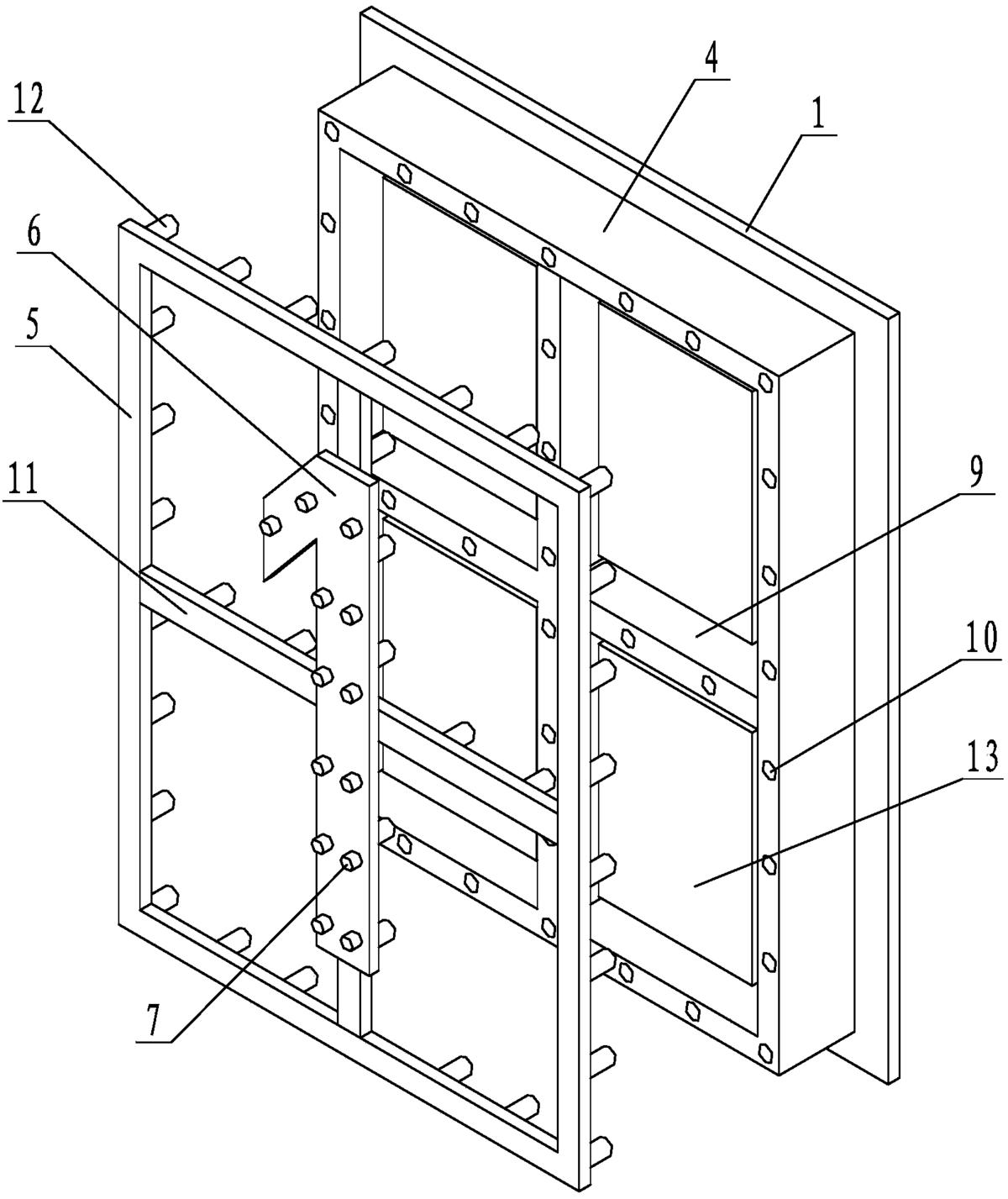

图3是本实用新型拆掉外壳和显示板后的结构示意图。

图中1.底板 2.外壳 3.显示板 4.连接座 5.安装架 6.车牌号模型 7.发光灯 8.真空吸盘 9.中间支撑架 10.连接孔 11.中间安装架 12.连 接头 13.蓄电池

具体实施方式

现在结合附图对本实用新型作进一步的说明。这些附图均为简化的示意图 仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关的 构成。

如图1~图3所示的一种赛车车号牌,包括底板1、安装在底板1正面的外 壳2和安装在外壳2前端面的显示板3。

所述的外壳2与底板1所围成的空间内设有:安装在底板1正面的连接座 4、卡接在连接座4前端面上的安装架5,所述的连接座4呈框形结构,连接座 4内固定有十字形的中间支撑架9,安装架5内固定有十字形的中间安装架11, 连接座4前表面周边和中间支撑架9上间距均布有连接孔10,对应连接孔10 位置的安装架5周边及中间安装架11上间距均布有与连接孔10卡接的连接头 12,连接头12插接在连接孔10内,既便于车号牌更换,也提高了连接牢固性 与可靠性,从而保证了赛车车牌号使用可靠。

所述的安装架5前表面设有车牌号模型6,所述的车牌号模型6竖直固定 在中间安装架11的前表面,可根据情况制作多种车号的车牌号模型6,以满足 赛车比赛的需求。车牌号模型6上均布有形成车号字样的若干个发光灯7,发 光灯7形成的车号字样通过显示板3向外显示,清晰可见,使得裁判或者观看 者能够清晰的看到赛车车号,便于观看比赛。底板1背面设有可将车号牌牢固 吸附在赛车车身上的四个真空吸盘8,所述的真空吸盘8矩阵分布在底板1背 面四角处,方便车号牌的安装。

所述的连接座4内安装有与发光灯7线路连接的蓄电池13。

本实用新型中,安装有车牌号模型6的安装架5与连接座4采用卡接方式, 并通过真空吸盘8将车号牌固定在赛车车身上,安装更换方便,可以灵活更换 多种车牌号,车号显示清晰,便于观众在比赛中分辨,为赛车比赛提供了方便。

上述实施方式只为说明本实用新型的技术构思及特点,其目的在于让熟悉 此项技术的人士能够了解本实用新型的内容并加以实施,并不能以此限制本实 用新型的保护范围,凡根据本实用新型精神实质所作的等效变化或修饰,都应 涵盖在本实用新型的保护范围内。
