本实用新型涉及医疗器械领域，尤其涉及一种踝关节X线检查摆放辅助装置。

X线检查是骨科医师诊断骨骼系统是否存在病变及评价手术效果的常用方法。针对不同的检查目的，需要对患者进行相应的体位摆放。目前，影像科医师或骨科医师多徒手摆放患者的体位，存在一定的主观性，得到的X线影像缺乏严格的标准，不利于对疾病及手术效果的判断，科学研究的一致性不足。

现有一些专用于X线检查的固定装置，通过绑带、挡板等以起到固定患者脚踝的作用，但这种装置在结构上不易于拆装和清洁，不同患者使用后容易造成其他病症的感染，因此这种装置在实际的医用情形下存在较大缺陷。

本实用新型的目的在于克服现有技术中的不足而提供一种踝关节X线检查摆放辅助装置。

为实现上述目的，一方面，本实用新型提供的踝关节X线检查摆放辅助装置，包括底盘和脚踏板，脚踏板由双沟导槽、平板底面和两个活动板构成，双沟导槽固定于底盘上，平板底面嵌于双沟导槽的第一勾槽内，两个活动板嵌于双沟导槽的第二勾槽内，双沟导槽固定于底盘上。

优选地，第二勾槽设有内凹道，活动板嵌入第二勾槽内的一侧设有凸缘，凸缘嵌于内凹道内。

优选地，还包括调节组件，调节组件由轴心和两条弹簧构成，两条弹簧分别与轴心构成铰链连接，两条弹簧分别与两个活动板构成铰链连接。

优选地，调节组件还设有一旋钮，旋钮与轴心通过螺纹连接，旋钮通过螺纹调整位置用于压紧两条弹簧实现固定。

优选地，还包括转轴，底盘与脚踏板通过转轴构成铰链连接。

优选地，平板底面由一次性使用的医用塑料构成。

根据本实用新型提供的踝关节X线检查摆放辅助装置，其有益效果在于，通过可抽离的平板底面和可调整宽度的活动板构成脚踏板，使脚踏板一方面可针对不同病人的脚型进行操作简易的调整与固定，另一方面由于平板底面可抽离、易于清洁，因此可保证脚踏板的卫生。

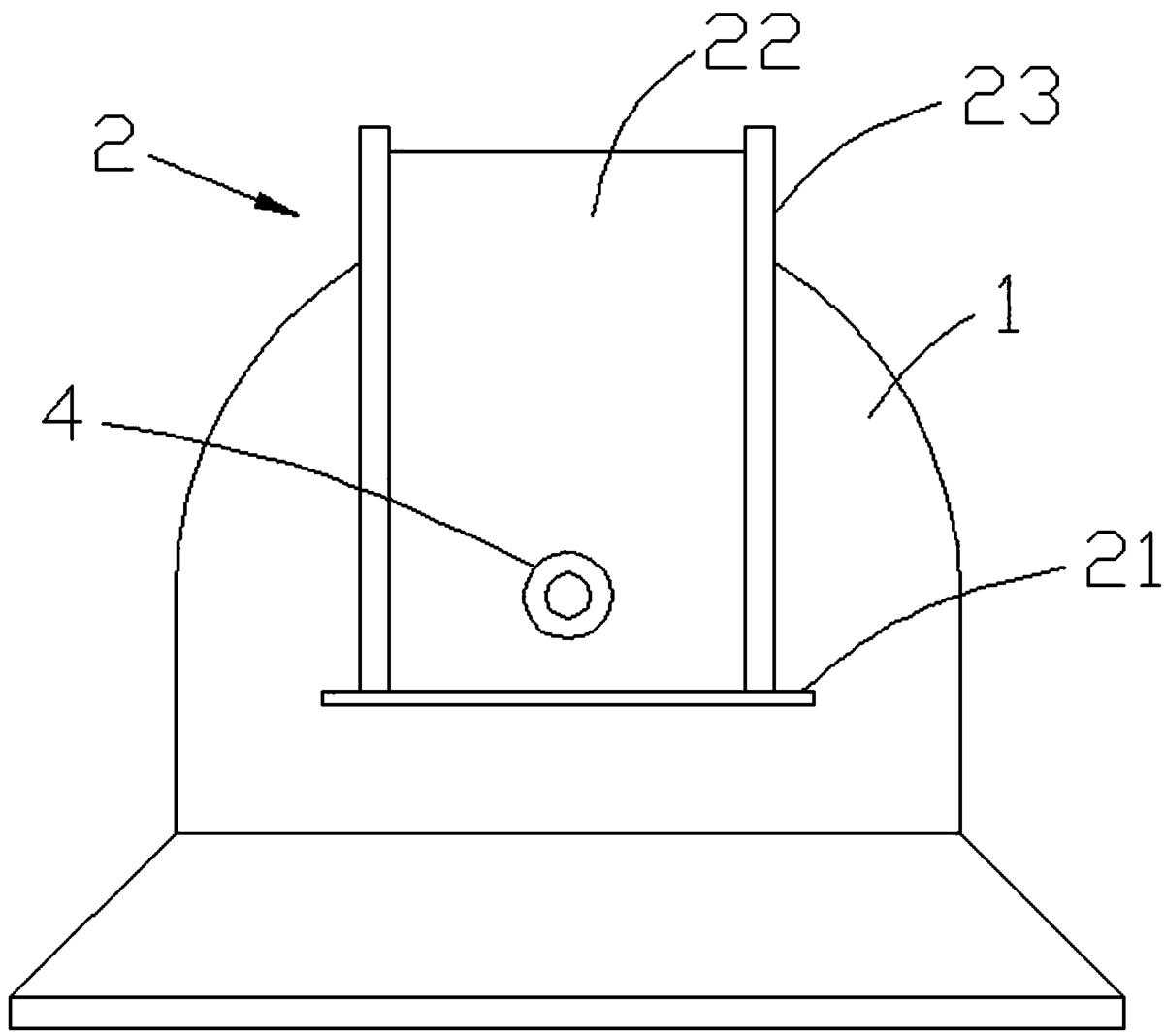

图1是本实用新型一实施例踝关节X线检查摆放辅助装置的整体结构示意图；

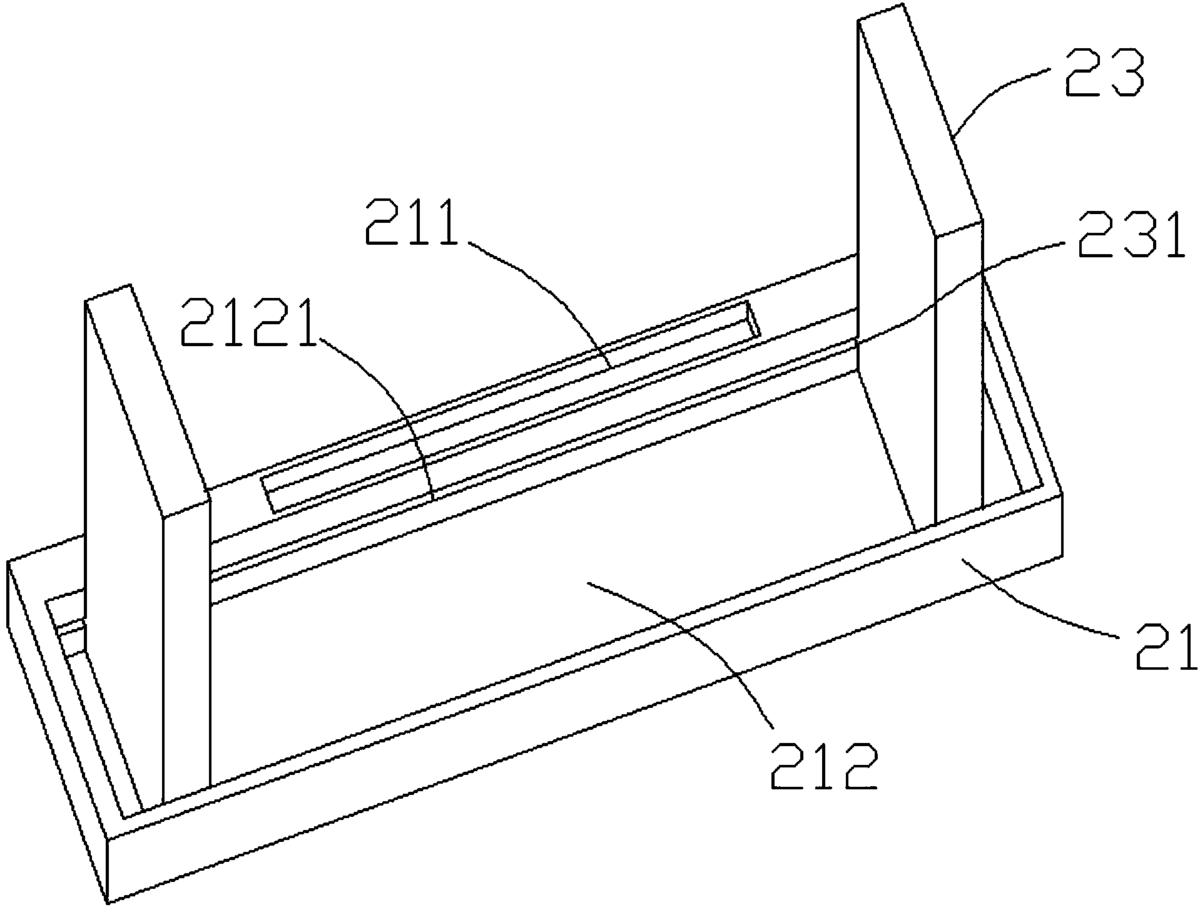

图2是图1的脚踏板的立体结构示意图；

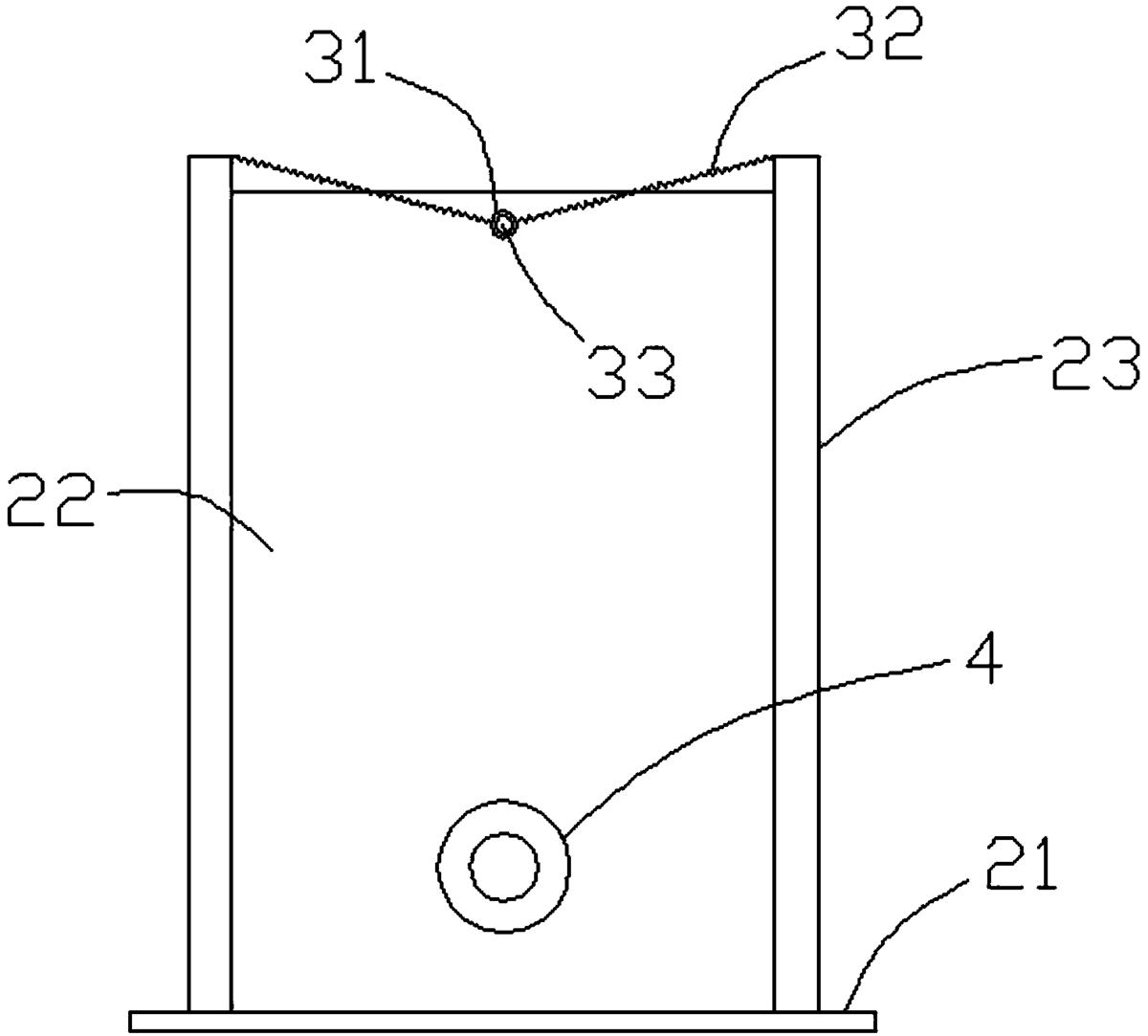

图3是图1的脚踏板的后视图。

附图标记：

底盘1；

脚踏板2；

双沟导槽21；

第一勾槽211；

第二勾槽212；

内凹道2121；

平板底面22；

活动板23；

凸缘231；

调节组件3；

轴心31；

弹簧32；

旋钮33；

转轴4。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

参照图1所示，本实用新型一实施例提供了一种踝关节X线检查摆放辅助装置，包括底盘1和脚踏板2，脚踏板2由双沟导槽21、平板底面22和两个活动板23构成，双沟导槽21固定于底盘1上，平板底面22嵌于双沟导槽21的第一勾槽211内，两个活动板23嵌于双沟导槽21的第二勾槽212内，双沟导槽21固定于底盘1上。

具体地，在本实施例中，结合图2，第二勾槽212设有内凹道2121，活动板23嵌入第二勾槽212内的一侧设有凸缘231，凸缘231嵌于内凹道2121内。通过设置内凹道2121和凸缘231，可避免活动板23在勾槽内移动时脱离，且优化了活动板23移动时的顺畅性。

具体地，在本实施例中，结合图3，还包括调节组件3，调节组件3由轴心31和两条弹簧32构成，两条弹簧32分别与轴心31构成铰链连接，两条弹簧32分别与两个活动板23构成铰链连接。通过加装上述调节组件3，使活动板23在移动时受限于弹簧32与轴心31，不容易被病人的脚乱动时踢开，同时依靠弹簧32的特性在检查完毕时可使活动板23自动复位。

具体地，在本实施例中，调节组件3还设有一旋钮33，旋钮33与轴心31通过螺纹连接，旋钮33通过螺纹调整位置用于压紧两条弹簧32实现固定。通过加装旋钮33，在检查时将旋钮33旋进压紧弹簧32以起到进一步固定活动板23的效果，避免活动板23被病人的脚乱动而踢开。

具体地，在本实施例中，还包括转轴4，底盘1与脚踏板2通过转轴4构成铰链连接。底盘1与脚踏板2构成铰链连接，则脚踏板2的朝向可进行调整，便于对踝关节进行各种角度的X线检查。

具体地，在本实施例中，平板底面22由一次性使用的医用塑料构成。活动地板采用一次性使用的医用塑料代替多次使用清洁的材质，可大大提高装置的卫生度，降低病症传染的几率。

根据本实用新型提供的踝关节X线检查摆放辅助装置，其有益效果在于，通过可抽离的平板底面22和可调整宽度的活动板23构成脚踏板2，使脚踏板2一方面可针对不同病人的脚型进行操作简易的调整与固定，另一方面由于平板底面22可抽离、易于清洁，因此可保证脚踏板2的卫生。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在不脱离本实用新型的原理和宗旨的情况下在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
