本实用新型涉及一种医疗器械。

膝关节韧带撕裂或者撕脱骨折，是需要通过手术介入治疗的，而手术是通过固定压片将撕裂部位的韧带、骨块压紧并固定在骨折处，再通过压片两头的拉紧线绑紧、来压住韧带。

目前，在穿拉绑紧线时，需要实现打好骨道，将绑线从骨道穿入，然后用手术钳进行拉紧和捆绑，但是由于绑紧线是软的，操作起来比较困难，因此，会使用具有送线通孔的管体，即送线器来事先穿入骨道，然后将拉紧绳穿入送线器，但是在实际操作中，由于膝关节的结构，内部是没有光线的，所以送线器具体到达的位置，医生在操作时比较难界定，使用起来还是会有不便。

本发明旨在提供一种结构简单合理，方便穿入骨道后确认位置、便于拉紧线穿过的膝关节后交叉韧带手术送线器，以克服已有技术的不足。

本发明实现其目的的技术方案是：

一种膝关节后交叉韧带手术送线器，包括具有送线通孔的管体，管体前端具有弯曲的弹性送线弧度段，弹性送线弧度段的端部塞装有封口，且封口位于送线通孔一侧的端部具有引导线，管体上还具有若干条相对布置的穿线通道，且穿线通道从管体的端部延伸至送线弧度段的端部，每个穿线通道内都卡装固定有导光纤维束。

管体的端部位于穿线通道处还套装有LED光圈。

所述封口呈圆弧状，且另一侧端部具有拉头绳。

所述管体在弹性送线弧度段弯曲方向一侧表面设有标记刻度。

采用上述结构后，本实用新型包括具有送线通孔的管体，管体前端具有弯曲的弹性送线弧度段，弹性送线弧度段的端部塞装有封口，且封口位于送线通孔一侧的端部具有引导线，在手术时，当骨道打好以后，医生可以先将绑紧线与引导线打结相连，然后将塞入封口的管体穿入骨道，当送线弧度段穿过骨道后，就会自动向上弯曲，医生发现送线弧度段端部的封口后，只要拔出封口，就可以直接带出绑紧线，相当于利用本实用新型来运输绑紧线穿过骨道，大大节约了手术时间，减少了医生穿线时的精力消耗。

而管体上还具有若干条相对布置的穿线通道，且穿线通道从管体的端部延伸至送线弧度段的端部，每个穿线通道内都卡装固定有导光纤维束，这样好处在于，传统的管体在膝盖内部，是不容易被发现的，而本实用新型的管体上开有穿线通道，穿线通道内具有导光纤维束，这样，当管体的端部具有光源时，或者手术医生用手电照射时，光线就能够通过导光纤维束到达送线弧度段的端部（原理就像儿童玩具光纤花灯，花灯发出的光源能够通过光纤传导），这样，管体送线弧度段的端部处就会有若干个小光源，虽然亮度不是特别强，但是已经足以让手术医生发现封口的位置，便于手术医生操作。

而优选的，可以在管体的端部位于穿线通道处还套装有LED光圈，通过光圈内自带电池的LED光珠，对穿线通道内的导光纤维束照射，不用手术医生使用手电照射。

而所述封口呈圆弧状，且另一侧端部具有拉头绳，封口可以用接近透明的医用硅胶制作，这样，导光纤维束传出的光线能够透过封口，而配合圆弧状的形状，可以使本实用新型在穿过骨道时的阻力尽可能降低，同时减少对骨道的伤害，而拉头绳能够更加方便地拉出封口。

所述所述管体在弹性送线弧度段弯曲方向一侧表面设有标记刻度，标记刻度能够供手术医生知晓本实用新型在患者骨道内的行进距离，同时，管体塞入骨道后，手术医生能够很快识别出弹性送线弧度段在哪个方向弯曲。

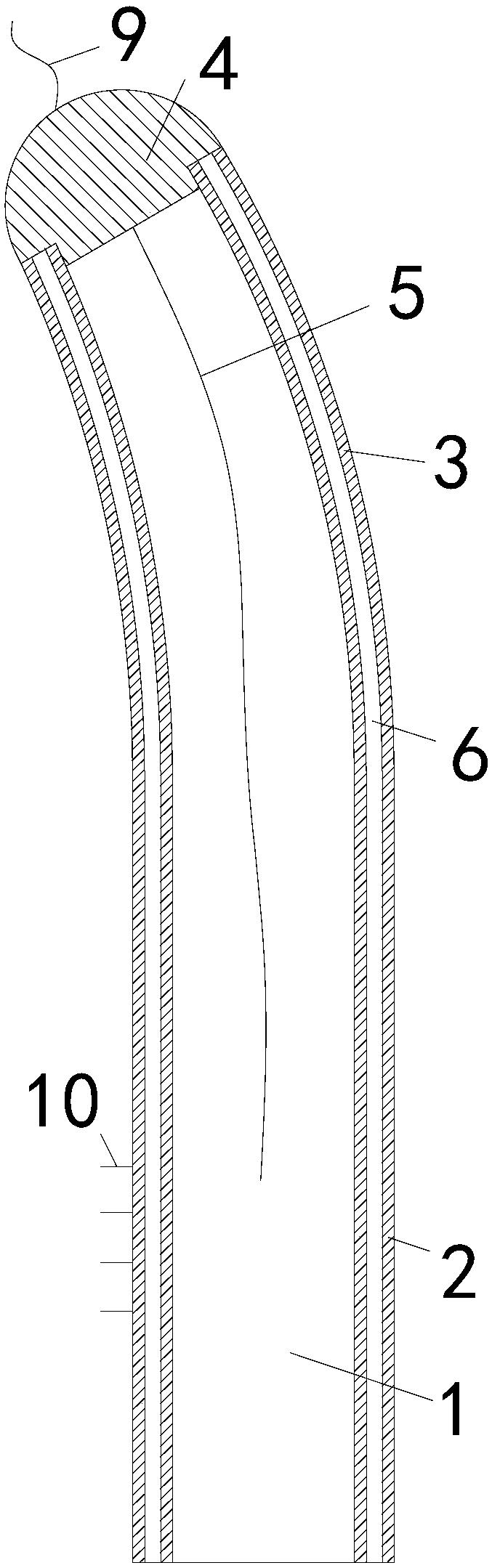

图1是本实用新型除去导光纤维束7和LED光圈8后的结构示意图；

图2是本实用新型的结构示意图。

以下对照附图，通过具体实施方式的描述，对本发明作进一步描述。

一种典型的具体实施方式，

如图1~2所示，一种膝关节后交叉韧带手术送线器，包括具有送线通孔1的管体2，管体2前端具有弯曲的弹性送线弧度段3，弹性送线弧度段3的端部塞装有封口4，且封口4位于送线通孔1一侧的端部具有引导线5，管体2上还具有若干条相对布置的穿线通道6，且穿线通道6从管体2的端部延伸至送线弧度段3的端部，每个穿线通道6内都卡装固定有导光纤维束7。

管体2的端部位于穿线通道6处还套装有LED光圈8。

所述封口4呈圆弧状，且另一侧端部具有拉头绳9。

所述管体2在弹性送线弧度段3弯曲方向一侧表面设有标记刻度10。
