本实用新型涉及一种下肢康复器，属于医疗器械技术领域。

对于需要长期卧床，下肢需要保持功能位的患者的下肢康复锻炼目前多采用踝泵练习，目前市场上的踝泵锻炼器实施的锻炼均为被动练习，并且不适合长时间佩戴，使用时对附着点的皮肤也是一种考验。目前尚未有既能提供下肢主动锻炼，提高锻炼效果，不进行锻炼时可以保持患者的下肢功能体位同时保护患者的下肢皮肤，提高患者的舒适性和依从性的仪器。

本实用新型旨在提供一种结构合理，患者主动锻炼和被动锻炼为一体，同时维持下肢功能体位的下肢康复器。

本实用新型实现其目的的技术方案是：

一种下肢康复器，包括小腿支撑块和后跟垫板，所述小腿支撑块为圆弧状且上端具有缺口，小腿支撑块的一侧与后跟垫板一端固定连接，后跟垫板的另一侧铰接有脚踏板，所述后跟垫板与脚踏板之间还通过弹簧相连接。

所述小腿支撑块圆弧状的下端具有平台。

所述小腿支撑块下部具有盲槽，后跟垫板的一端插进盲槽并通过后跟垫板四周的边翼与小腿支撑块固定连接。

所述后跟垫板与脚踏板的两侧均通过弹簧相连接，且后跟垫板与脚踏板上均具有两排上下布置的弹簧固定孔。

上述技术方案得以全面实施后，本实用新型所具有的结构合理，患者能独自锻炼，且可调角度等特点，是显而易见的。

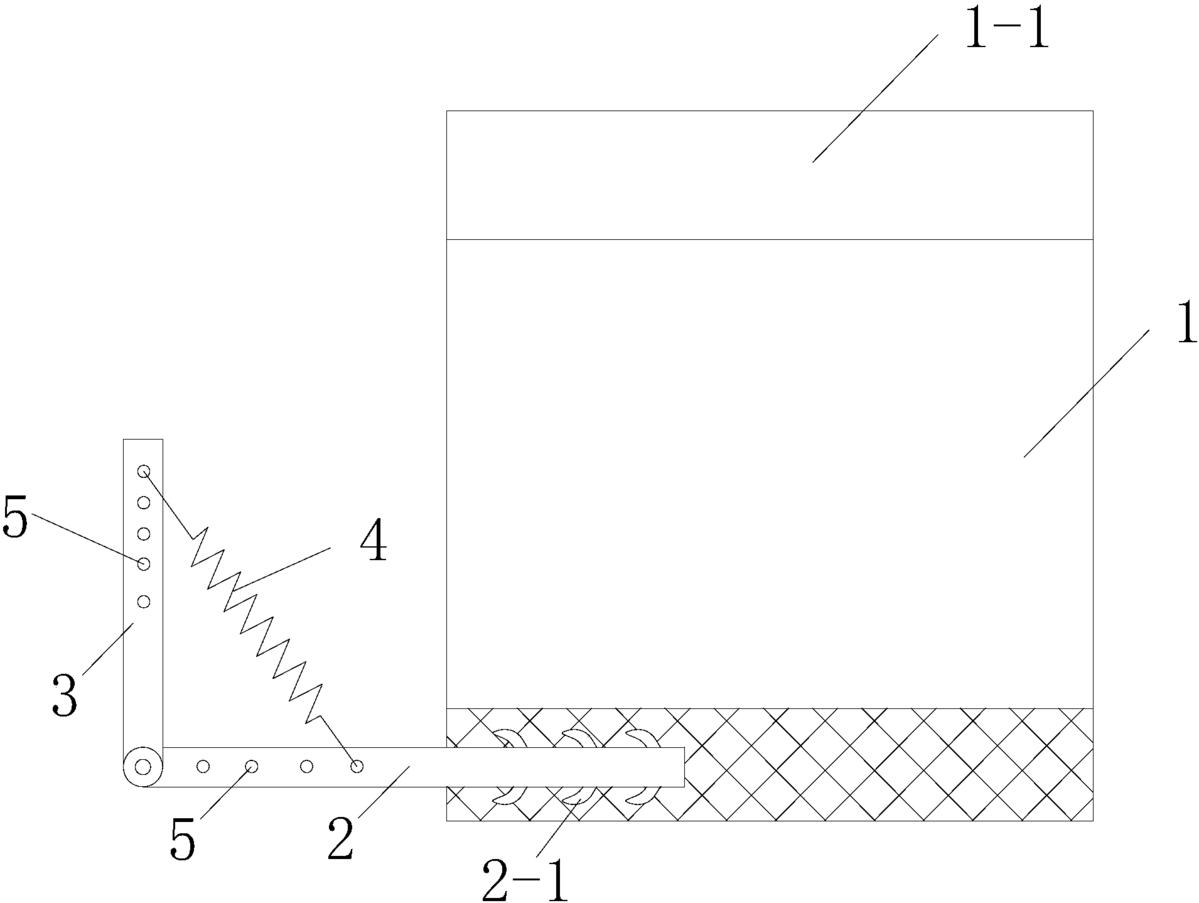

图1是本实用新型的结构示意图;；

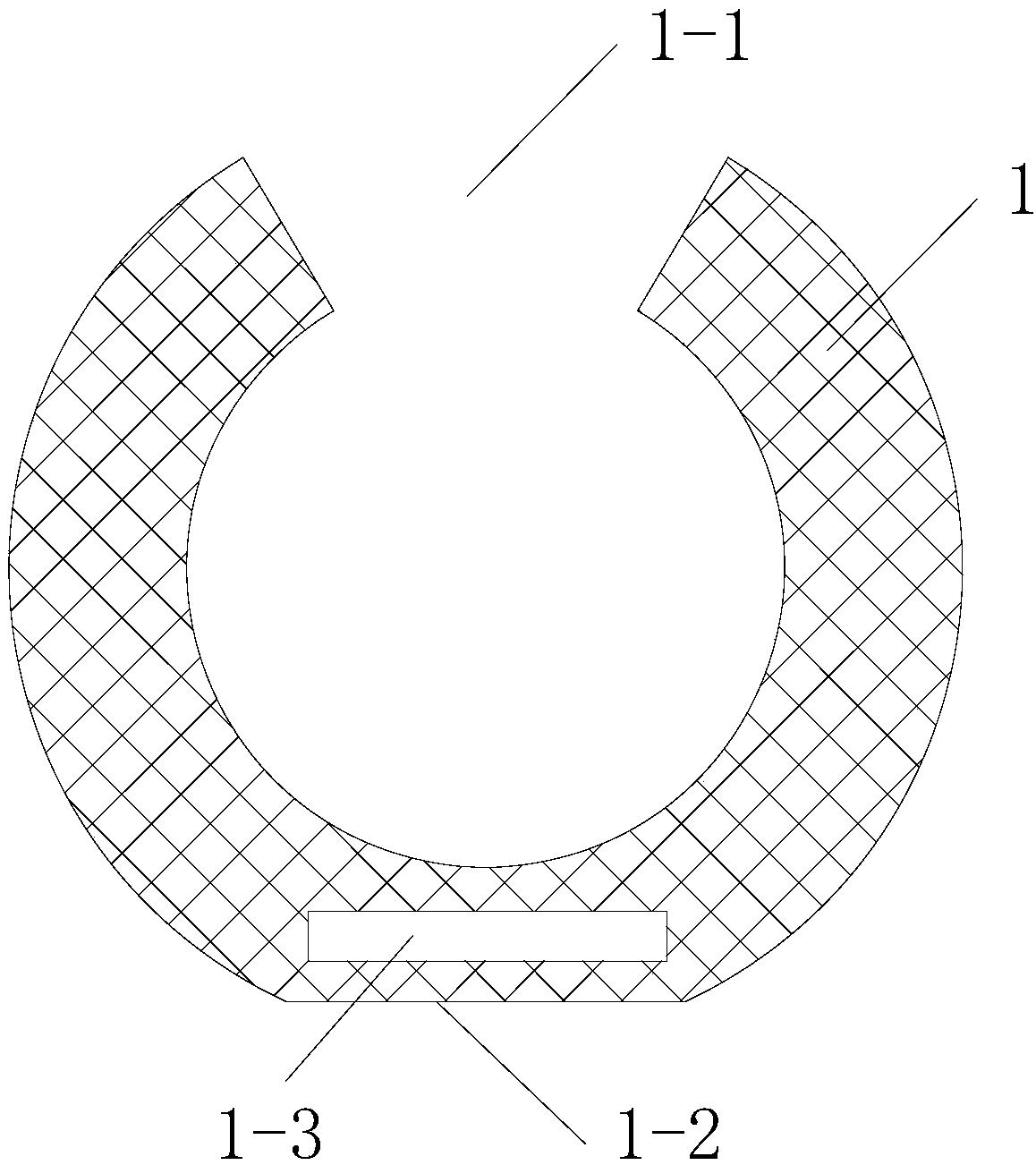

图2是本实用新型的小腿支撑块示意图。

以下结合附图，通过具体实施方式的描述，对本实用新型作进一步说明。

一种典型的具体实施方式，如附图1~2所示。

一种下肢康复器，包括小腿支撑块1和后跟垫板2，所述小腿支撑块1为圆弧状且上端具有缺口1-1，其特征在于：小腿支撑块1的一侧与后跟垫板2一端固定连接，后跟垫板2的另一侧铰接有脚踏板3，所述后跟垫板2与脚踏板3之间还通过弹簧4相连接。本实用新型的脚踏板3上，具有脚模状的凹坑，以达到固定脚掌的作用。本实用新型使用时，将小腿从缺口1-1处置入小腿支撑块1，脚掌顶住脚踏板3，根据功能锻炼的需求通过调节弹簧4实现主动锻炼、被动锻炼及功能体位固定作用。

所述小腿支撑块1圆弧状的下端具有平台1-2。防止小腿支撑块1转动，避免意外发生。

所述小腿支撑块1下部具有盲槽1-3，后跟垫板2的一端插进盲槽1-3并通过后跟垫板2四周的边翼2-1与小腿支撑块1固定连接。防止后跟垫板2脱落，本实用新型还可以采用粘接，铆接等其他固定方式进行固定。

所述后跟垫板2与脚踏板3的两侧均通过弹簧4相连接，且后跟垫板2与脚踏板3上均具有两排上下布置的弹簧固定孔5。这样能调节后跟垫板2与脚踏板3之间的角度和锻炼的力量，使用广泛。

本实用新型初样，在医院临床使用的效果，是十分令人满意的，得到了许多患者的首肯，实现了本实用新型的预期目的。
