本实用新型涉及一种避光保湿抗体孵育盒。

抗体孵育需要的环境比较苛刻，放入一般的孵育盒中，若不能控制湿度，则容易造成孵育效果不理想，孵育时间长等问题。

因此，如何保持孵育盒中一个稳定的孵育环境是本领域的技术难题。

本实用新型的目的是提供一种避光保湿抗体孵育盒，以满足避光、持续保湿的孵育效果。

为了解决上述技术问题，本实用新型提供了一种避光保湿抗体孵育盒，包括：适于遮光的盒体，位于盒体内壁两侧设有凸台，凸台适于架空多孔板，且位于多孔板的下方设有一抽屉层，该抽屉层内放置有海绵；所述多孔板的上端面铺设有塑胶膜，该塑胶膜的上边沿设置有纵向标记位，一侧边沿设置有横向标记位，且沿相应标记位的延长线将塑胶膜划分为相应网格区。

进一步，盒体的至少一侧设有致冷片，该致冷片与冷热换向电路相连，且该冷热换向电路由处理器模块控制，所述处理器模块还与按键模块和用于检测盒内温度的温度传感器相连。

进一步，所述处理器模块还与时钟模块和蜂鸣器相连。

本实用新型的有益效果是，本实用新型的避光保湿抗体孵育盒能够保证在盒体内具有避光、保湿的孵育环境，通过放置在抽屉层中的海绵可以及时补充水分，提高保湿效果；并且通过塑胶膜可以标定孵育抗体的具体位置，便于后期有针对性的定位相应孵育抗体进行检测化验；以及位于盒体侧壁的致冷片能够有效的控制孵育温度，提高孵育效果。

下面结合附图和实施例对本实用新型进一步说明。

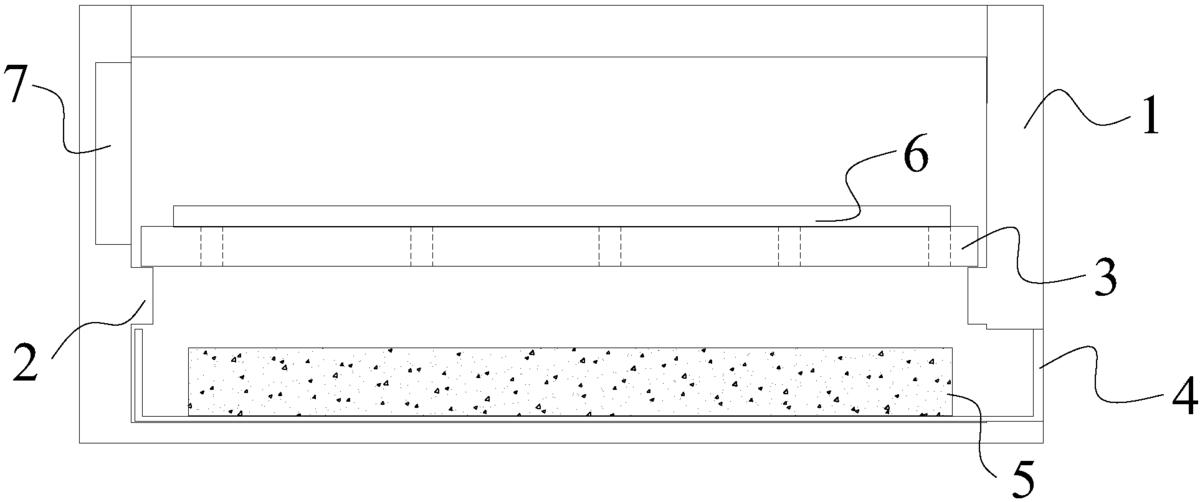

图1是本实用新型的避光保湿抗体孵育盒的结构示图；

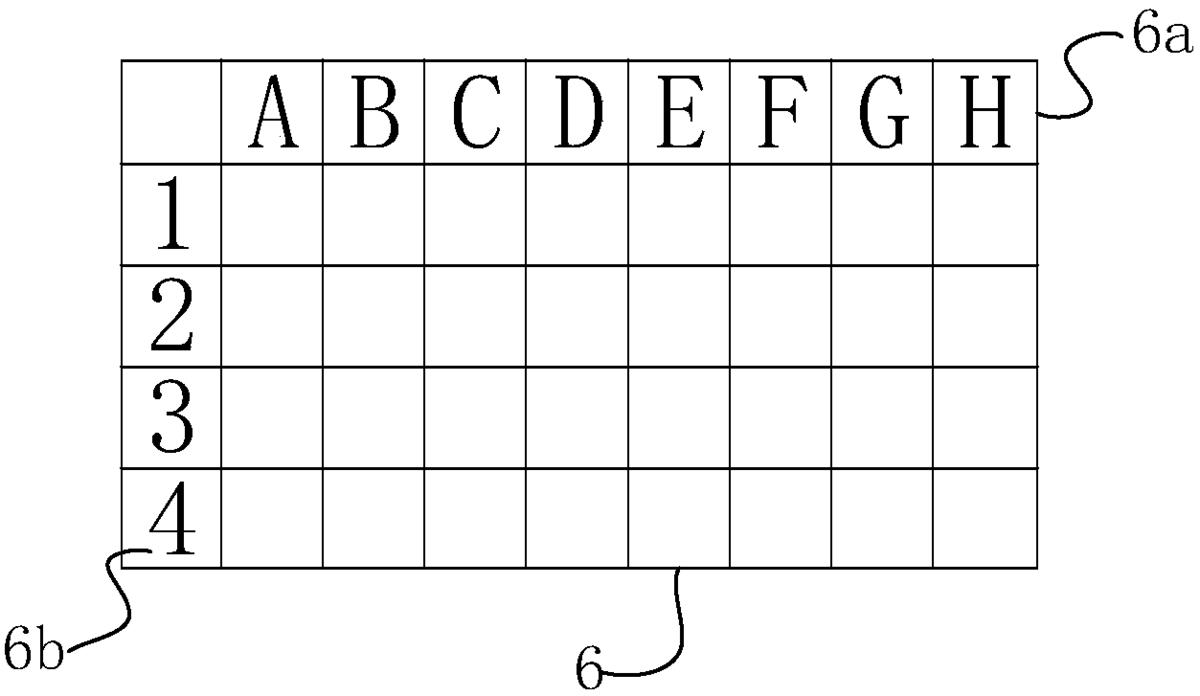

图2是本实用新型的塑胶膜的结构示意图；

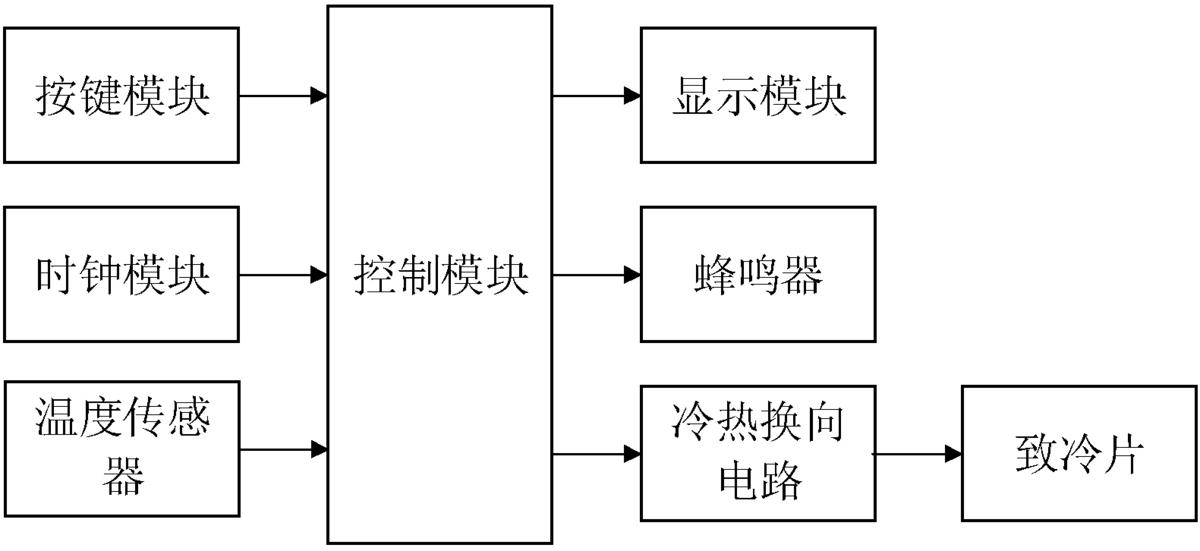

图3是本实用新型的避光保湿抗体孵育盒的控制原理图。

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1所示，本实用新型的一种避光保湿抗体孵育盒，包括：适于遮光的盒体1，位于盒体内壁两侧设有凸台2，凸台2适于架空多孔板3，且位于多孔板3的下方设有一抽屉层4，该抽屉层4内放置有海绵5；所述多孔板3的上端面铺设有塑胶膜6，该塑胶膜6的上边沿设置有纵向标记位6a，一侧边沿设置有横向标记位6b，且沿相应标记位的延长线将塑胶膜6划分为相应网格区。

通过抽屉层4可以方便的在孵育期间对海绵5进行补水，满足盒体内的持续保湿效果。

为了设定孵育环境温度，提高孵育效果，盒体的至少一侧设有致冷片7，该致冷片7与冷热换向电路相连，且该冷热换向电路由处理器模块控制，所述处理器模块还与按键模块、显示模块和用于检测盒内温度的温度传感器相连。

具体的，所述致冷片7的外侧还贴敷有散热片，该散热片外侧设有散热风扇。

为了便于设定孵育时间，所述处理器模块还与时钟模块和蜂鸣器相连。

其中，所述处理器模块例如但不限于采用单片机处理器，所述冷热换向电路例如但不限于采用如作者：董建，幸坤涛，2009 (12)发表于《电子世界》的“半导体制冷片加热制冷换向电路的设计”的技术方案。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
