本实用新型涉及医疗器械，具体是一种皮肤科用皮肤清洁器。

皮肤科属于外科，主要治疗各种皮肤病，常见皮肤病有牛皮癣、疱疹、酒渣鼻、脓疱 疮、化脓菌感染、疤痕、癣、鱼鳞病、腋臭、青春痘、毛囊炎、斑秃脱发、男科炎症、婴儿尿布疹、 鸡眼、雀斑、汗疱疹、螨虫性皮炎、白癜风、湿疹、灰指甲、硬皮病、皮肤瘙痒、口腔部护理、脱 毛、黄褐斑等。

对于皮肤科来说，日常所需要应对的不仅是一些皮肤病患者，也包括一部分需要 需要清理的人群，主要在于油漆等有机物弄到皮肤上而无法清洗，一般的清洗方式很难实 现有效的处理。

本实用新型的目的在于提供一种皮肤科用皮肤清洁器，以解决上述背景技术中提 出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种皮肤科用皮肤清洁器，包括药箱和设备箱，所述药箱与设备箱之间固定连接； 所述药箱内设有搅拌室和电机室，搅拌室的上端开口，且搅拌室的上端开口处设有上盖，上 盖通过铰链与药箱相铰接；所述电机室内安装有搅拌电机，搅拌电机传动连接竖直设置的 转轴，转轴的上端延伸至搅拌室内，且转轴的上端固定连接有波轮，利用搅拌电机带动波轮 转动，从而对药液进行搅拌，防止出现沉淀的情况；所述设备箱内安装有水泵和超声波发发 生器，水泵的进水口通过管道与搅拌室内部相通；水泵的出水口连接喷管，喷管的头端穿过 设备箱的密封盖，喷管的头端连接喷头，喷头的出水口与清洗罩的底部进水口相对接；所述 清洗罩的头端呈开口状，且清洗罩的头端开口处设有环形的橡胶圈，利用橡胶圈方式清洁 水过快流出；所述喷头的外表面上固定安装有固定杆，固定杆的前端安装有超声波换能器， 超声波换能器连接超声波变幅杆，超声波变幅杆延伸至清洗罩内侧，所述超声波换能器通 过导线连接超声波发发生器，因此在实际清洗的过程中，将清洗罩罩在需要清洗的部位，并 以按压的形式配合橡胶圈实现清洗罩的密封，此时利用水泵抽取药液至清洗罩内，然后开 启超声波发发生器，在超声波换能器和超声波变幅杆的作用下清洗罩内的药液产生空化效 果，从而对清洗部位进行快速清洗，这样对于油漆可以产生非常好的清洗作用，此时配合医 护人员的不停移动位置可以实现多处的快速清洗，一定时间后拿开清洗罩实现清洗液的更 换，单部位清洗时间2-4秒。

作为本实用新型进一步的方案：所述喷头上设有调节阀，利用调节阀调节水流大 小。

作为本实用新型再进一步的方案：所述药箱和设备箱的底部均安装有行走轮，整 体便于移动。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，操作方便，整 体采用超声波空化液体的原理，并配和药液实现有机污物的快速清理，从而避免患者受到 长时间皮肤损伤。

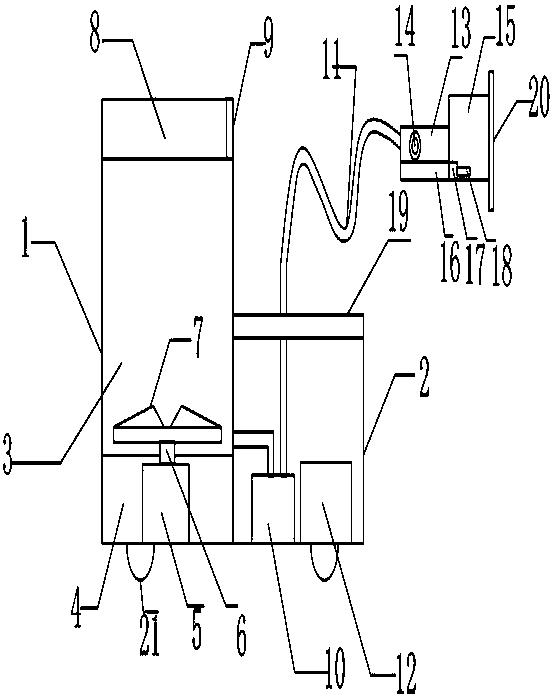

图1为本实用新型一种皮肤科用皮肤清洁器的结构示意图。

图中：1-药箱、2-设备箱、3-搅拌室、4-电机室、5-搅拌电机、6-转轴、7-波轮、8-上 盖、9-铰链、10-水泵、11-喷管、12-超声波发发生器、13-喷头、14-调节阀、15-清洗罩、16-固 定杆、17-超声波换能器、18-超声波变幅杆、19-密封盖、20-橡胶圈、21-行走轮。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型实施例中，一种皮肤科用皮肤清洁器，包括药箱1和设备箱 2，所述药箱1与设备箱2之间固定连接；所述药箱1内设有搅拌室3和电机室4，搅拌室3的上 端开口，且搅拌室3的上端开口处设有上盖8，上盖8通过铰链9与药箱1相铰接；所述电机室4 内安装有搅拌电机5，搅拌电机5传动连接竖直设置的转轴6，转轴6的上端延伸至搅拌室3 内，且转轴6的上端固定连接有波轮7，利用搅拌电机5带动波轮7转动，从而对药液进行搅 拌，防止出现沉淀的情况；所述设备箱2内安装有水泵10和超声波发发生器12，水泵10的进 水口通过管道与搅拌室3内部相通；水泵10的出水口连接喷管11，喷管11的头端穿过设备箱 2的密封盖19，喷管11的头端连接喷头13，喷头13的出水口与清洗罩15的底部进水口相对 接；所述清洗罩15的头端呈开口状，且清洗罩15的头端开口处设有环形的橡胶圈20，利用橡 胶圈20方式清洁水过快流出；所述喷头13的外表面上固定安装有固定杆16，固定杆16的前 端安装有超声波换能器17，超声波换能器17连接超声波变幅杆18，超声波变幅杆18延伸至 清洗罩15内侧，所述超声波换能器17通过导线连接超声波发发生器12，因此在实际清洗的 过程中，将清洗罩15罩在需要清洗的部位，并以按压的形式配合橡胶圈20实现清洗罩15的 密封，此时利用水泵10抽取药液至清洗罩15内，然后开启超声波发发生器12，在超声波换能 器17和超声波变幅杆18的作用下清洗罩15内的药液产生空化效果，从而对清洗部位进行快 速清洗，这样对于油漆可以产生非常好的清洗作用，此时配合医护人员的不停移动位置可 以实现多处的快速清洗，一定时间后拿开清洗罩15实现清洗液的更换，单部位清洗时间2-4 秒。

所述喷头13上设有调节阀14，利用调节阀14调节水流大小。

所述药箱1和设备箱2的底部均安装有行走轮21，整体便于移动。

本实用新型的工作原理是：在实际清洗的过程中，将清洗罩15罩在需要清洗的部 位，并以按压的形式配合橡胶圈20实现清洗罩15的密封，此时利用水泵10抽取药液至清洗 罩15内，然后开启超声波发发生器12，在超声波换能器17和超声波变幅杆18的作用下清洗 罩15内的药液产生空化效果，从而对清洗部位进行快速清洗，这样对于油漆可以产生非常 好的清洗作用，此时配合医护人员的不停移动位置可以实现多处的快速清洗，一定时间后 拿开清洗罩15实现清洗液的更换，单部位清洗时间2-4秒。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而 且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新 型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新 型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包 含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当 将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员 可以理解的其他实施方式。
