【中国实用新型】自用型止血鼻塞

无权-未缴年费 中国

申请号:
CN201620650213.3
专利权人:
无锡市第二人民医院
授权公告日/公开日:
2017.05.31
专利有效期:
2016.06.27-2026.06.27
技术分类:
A61:医学或兽医学;卫生学
转化方式:
转让
价值度指数:
50.0分
价格:
面议
10687 0

发布人

无锡市第二人民医院

联系人

13700000001
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201620650213.3
申请日
20160627
公开/公告号
CN206198002U
公开/公告日
20170531
申请/专利权人
[无锡市第二人民医院]
发明/设计人
[袁渊]
主分类号
A61B17/24
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[袁粉兰]

摘要

本实用新型公开了一种自用型止血鼻塞,属于医疗用品结构设计领域,该自用型止血鼻塞包括:止血棒体和环抱于止血棒体的高膨胀压缩海绵止血主体,高膨胀压缩海绵止血主体为顶部为半球形的椭圆台结构,半球形直径为0.25cm~0.35cm,椭圆台底部长轴为0.75cm~0.85cm,椭圆台底部短轴为0.45cm~0.55cm;止血棒体下部露出所述高膨胀压缩海绵止血主体底部0.45~0.55cm,止血棒体的上部隐藏于所述高膨胀压缩海绵止血主体内;该自用型止血鼻塞可以帮助流鼻血人员省去到医院就诊的麻烦,能够方便安全的止住鼻血,并且避免了由于止血方式不卫生所带来的感染问题的发生。

法律状态

法律状态公告日 20200623
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):A61B 17/24
专利号:ZL2016206502133
申请日:20160627
授权公告日:20170531
终止日期:20190627
法律状态公告日 20170531
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(1

独立权利要求数量(1

1.一种自用型止血鼻塞,其特征在于,包括:止血棒体和环抱于止血棒体的高膨胀压缩 海绵止血主体,所述高膨胀压缩海绵止血主体为顶部为半球形的椭圆台结构,所述半球形 直径为0.25cm~0.35cm,所述椭圆台底部长轴为0.75cm~0.85cm,所述椭圆台底部短轴为 0.45cm~0.55cm;所述止血棒体下部露出所述高膨胀压缩海绵止血主体底部0.45~ 0.55cm,所述止血棒体的上部隐藏于所述高膨胀压缩海绵止血主体内;

其中,所述止血棒体露出所述高膨胀压缩海绵止血主体底部的止血棒体为L型,所述L 型的止血棒体底边长1.1cm~1.2cm;所述高膨胀压缩海绵止血主体外侧设置有均匀分部的 直径为0.05cm半球形凸点。

1.一种自用型止血鼻塞,其特征在于,包括:止血棒体和环抱于止血棒体的高膨胀压缩 海绵止血主体,所述高膨胀压缩海绵止血主体为顶部为半球形的椭圆台结构,所述半球形 直径为0.25cm~0.35cm,所述椭圆台底部长轴为0.75cm~0.85cm,所述椭圆台底部短轴为 0.45cm~0.55cm;所述止血棒体下部露出所述高膨胀压缩海绵止血主体底部0.45~ 0.55cm,所述止血棒体的上部隐藏于所述高膨胀压缩海绵止血主体内; 其中,所述止血棒体露出所述高膨胀压缩海绵止血主体底部的止血棒体为L型,所述L 型的止血棒体底边长1.1cm~1.2cm;所述高膨胀压缩海绵止血主体外侧设置有均匀分部的 直径为0.05cm半球形凸点。

说明书

技术领域

本实用新型涉及医疗用品设计领域,尤其涉及自用型止血鼻塞。

背景技术

鼻出血由于原因不同其表现各异,多数鼻出血为单侧,亦可为双侧;可间歇反复出 血,亦可呈持续性出血,大部分(80%以上)鼻腔出血来源于鼻腔前端李氏区,距离鼻腔前端 2cm~2.5cm处。出血量多少不一,轻者涕中带血、数滴或数毫升,重者可达几十毫升甚至数 百毫升以上,导致失血性休克。反复出血可引发贫血。少数少量出血可自止或自行压迫后停 止。

目前,很多人在流鼻血后通过清水简单清洗后,随意的使用卫生纸堵住,很不卫 生,容易造成感染。也有医用的鼻塞,通过压缩的海绵来吸收流出的鼻血,但需要在专业的 医生帮助下使用,且塞入鼻腔的海绵膨胀后不易取出,还需要去医院请医生取出,给流鼻血 的人带来了极大不便。

因此,要设计一种能够自用的、省去到医院麻烦的、方便安全的自用型止血鼻塞是 生活中的必需备品。

发明内容

针对上述存在的问题,本实用新型提供一种自用型止血鼻塞,以克服现有技术中 采用的止血方法要么止血方式不卫生、要么去医院耗时耗力的问题,使用方便,在家里就能 够自行止血,方便安全。

为了实现上述目的,本实用新型采取的技术方案为:

一种自用型止血鼻塞,其中,包括:止血棒体和环抱于止血棒体的高膨胀压缩海绵 止血主体,所述高膨胀压缩海绵止血主体为顶部为半球形的椭圆台结构,所述半球形直径 为0.25cm~0.35cm,所述椭圆台底部长轴为0.75cm~0.85cm,所述椭圆台底部短轴为 0.45cm~0.55cm;所述止血棒体下部露出所述高膨胀压缩海绵止血主体底部0.45~ 0.55cm,所述止血棒体的上部隐藏于所述高膨胀压缩海绵止血主体内。

上述的一种自用型止血鼻塞,其中,所述止血棒体露出所述高膨胀压缩海绵止血 主体底部的止血棒体为L型,所述L型的止血棒体底边长1.1cm~1.2cm。

上述的一种自用型止血鼻塞,其中,所述高膨胀压缩海绵止血主体外侧设置有均 匀分部的直径为0.05cm半球形凸点。

上述技术方案具有如下优点或者有益效果:

本实用新型提供的自用型止血鼻塞可以帮助流鼻血人员省去到医院就诊的麻烦, 能够方便安全的止住鼻血,并且避免了由于止血方式不卫生所带来的感染问题的发生。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型及其特 征、外形和优点将会变得更加明显。在全部附图中相同的标记指示相同的部分。并未刻意按 照比例绘制附图,重点在于示出本实用新型的主旨。

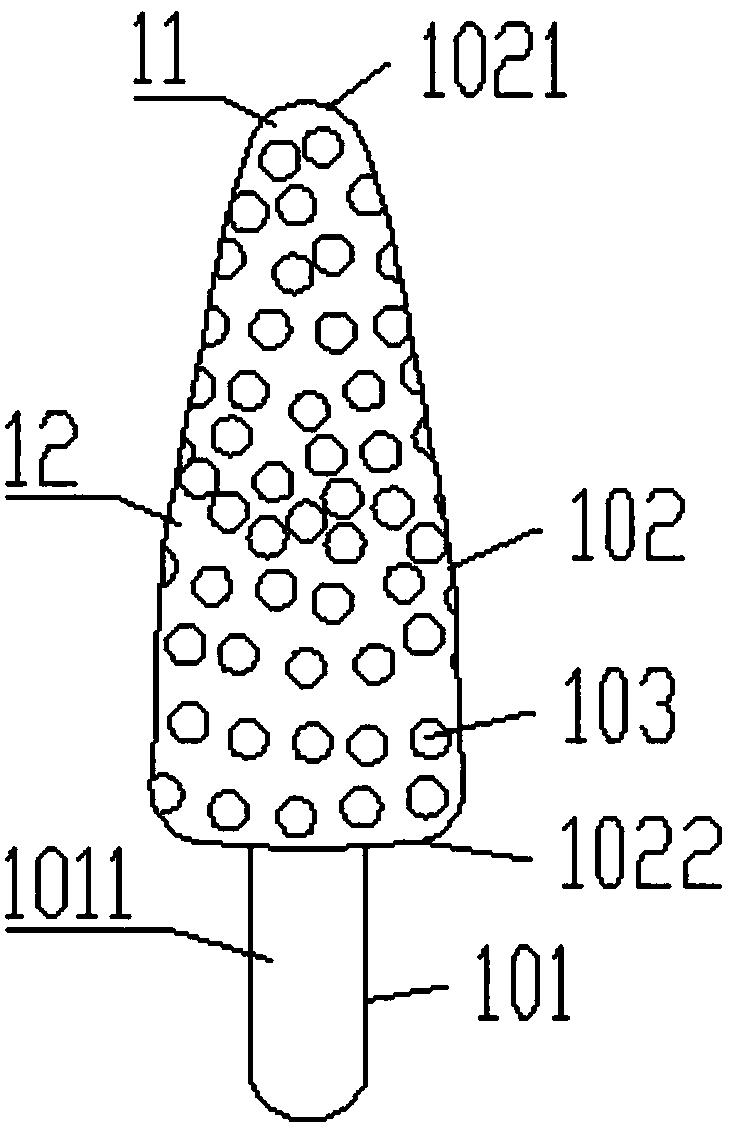

图1是本实用新型实施例1提供的自用型止血鼻塞的结构示意图。

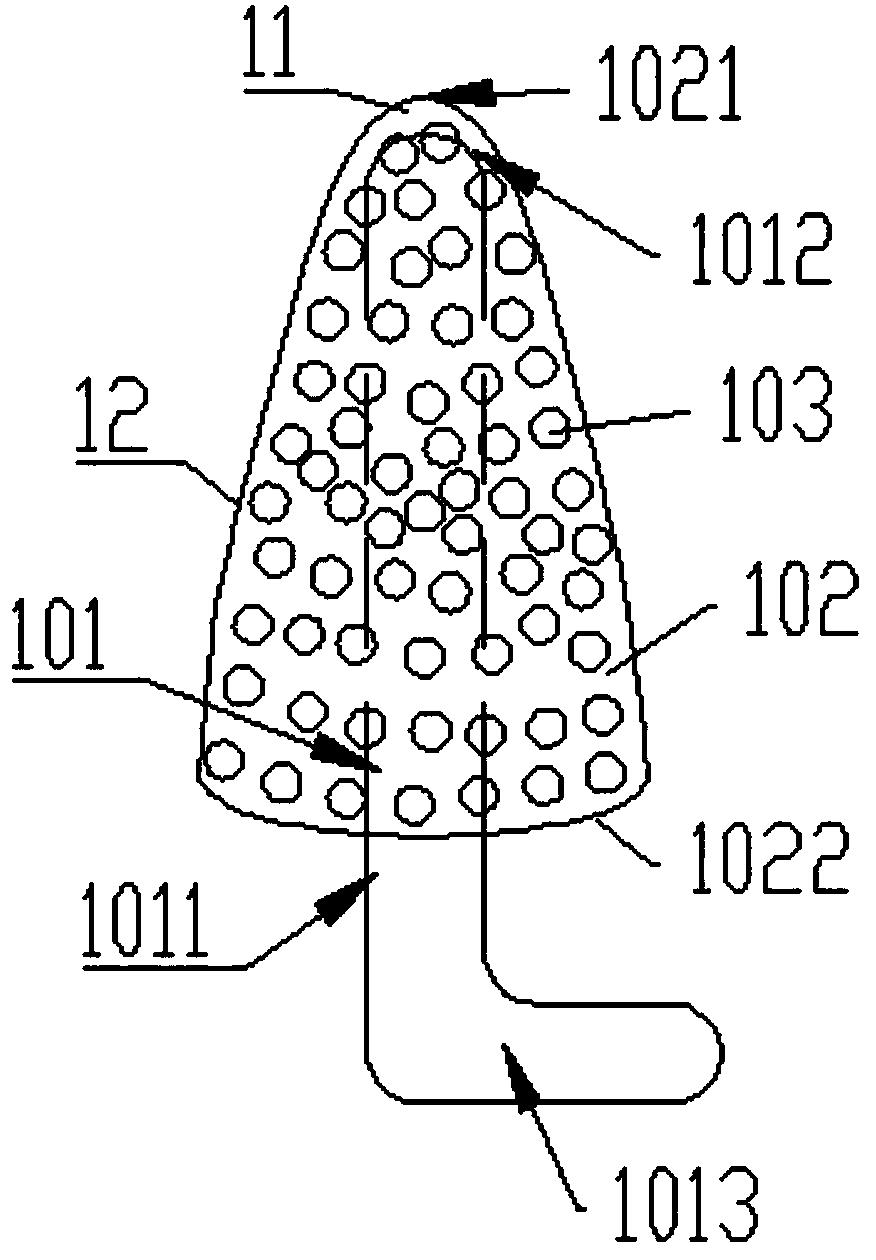

图2是本实用新型实施例2提供的自用型止血闭塞的侧视图。

具体实施方式

下面结合附图和具体的实施例对本实用新型作进一步说明,但是不作为本实用新 型的限定,本领域普通技术人员根据这些实施方式所作的功能、方法、或者结构上的等效变 换或图带,均属于本实用新型的保护范围之内。

实施例1:

图1是本实用新型实施例1提供的自用型止血鼻塞的结构示意图;图2是本实用新 型实施例2提供的自用型止血闭塞的侧视图;如图所示,本实用新型实施例1提供的自用型 止血鼻塞包括:止血棒体101和环抱于止血棒体101的高膨胀压缩海绵止血主体102,高膨胀 压缩海绵止血主体102为顶部1021为半球形11的椭圆台12结构,半球形11直径为0.3cm,椭 圆台12底部长轴为0.8cm,椭圆台12底部短轴为0.5cm;止血棒体101下部1011露出高膨胀压 缩海绵止血主体102底部1022有0.5cm,止血棒体101的上部1012隐藏于高膨胀压缩海绵止 血主体102内。

在本实用新型实施例1提供的自用型止血鼻塞中,止血棒体101露出高膨胀压缩海 绵止血主体102底部1022的止血棒体部分1013为L型,L型的止血棒体部分1013的底边长 1.1cm。由于设计止血棒体的整体形状为L型,从而在使用本实用新型实施例1提供的自用型 止血鼻塞时,拐弯的L型止血棒体部分会被鼻孔外围挡住,避免了用力塞入鼻孔鼻内导致不 好取出的问题的发生,保证了使用的安全性。

在本实用新型实施例1提供的自用型止血鼻塞中,高膨胀压缩海绵止血主体102外 侧均匀分布有多个直径为0.05cm半球形凸点103。由于设置有半圆形凸点,从而在使用本实 用新型实施例1提供的自用型止血鼻塞时,半球形凸点会压迫鼻孔内部,达到压迫止血的效 果,进一步的增强了止血效果。

使用本实用新型实施例1提供的自用型止血鼻塞时,将该自用型止血鼻塞塞入鼻 孔中,高膨胀压缩海绵止血主体会吸收血液,从而慢慢的膨胀开来,外壁设置的凸点会压迫 鼻孔内部,从而增强压迫止血的作用,同时,由于止血棒体的整体形状为L型,从而避免了用 力塞入鼻孔鼻内导致不好取出止血鼻塞的问题的发生,进而保证了使用的安全性。

综上所述,本实用新型实施例1提供的自用型止血鼻塞可以帮助流鼻血人员省去 到医院就诊的麻烦,能够方便安全的止住鼻血,并且避免了由于止血方式不卫生所带来的 感染问题的发生。

本领域技术人员应该理解,本领域技术人员结合现有技术以及上述实施例可以实 现所述变化例,在此不予赘述。这样的变化例并不影响本实用新型的实质内容,在此不予赘 述。

以上对本实用新型的较佳实施例进行了描述。需要理解的是,本实用新型并不局 限于上述特定实施方式,其中未尽详细描述的设备和结构应该理解为用本领域中的普通方 式予以实施;任何熟悉本领域的技术人员,在不脱离本实用新型技术方案作出许多可能的 变动和修饰,或修改为等同变化的等效实施例,这并不影响本实用新型的实质内容。因此, 凡是未脱离本实用新型技术方案的内容,依据本实用新型的技术实质对以上实施例所做的 任何简单修改、等同变化及修饰,均仍属于本实用新型技术方案保护的范围内。
