【中国实用新型】一种石墨烯散热膜
无权-未缴年费 中国
- 申请号：
- CN201620227041.9
- 专利权人：
- 常州烯材碳材料科技有限公司
- 授权公告日/公开日：
- 2016.11.23
- 专利有效期：
- 2016.03.23-2026.03.23
- 技术分类：
- 转化方式：
- 转让
- 价值度指数：
-
- 62.0分
- 价格：
- 面议
发布人
江南石墨烯研究院
联系人
-
- 13011000100
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201620227041.9
- 申请日
- 20160323
- 公开/公告号
- CN205705571U
- 公开/公告日
- 20161123
- 申请/专利权人
- [常州烯材碳材料科技有限公司]
- 发明/设计人
- [李修兵, 莫剑臣, 李韦韦]
- 主分类号
- B32B15/04
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [何学成]
摘要
本实用新型涉及界面散热材料领域，特别是公开了一种高散热性能的石墨烯散热膜，包括散热基板，散热基板的上表面均匀涂覆有一层石墨烯高分子胶黏剂，散热基板的下表面均匀涂覆有一层石墨烯散热浆料。本实用新型结构简单，在散热基板的上层涂覆一层石墨烯高分子胶黏剂来使发热元件与散热基板能够完全的贴合，在散热基板的下层涂覆一层石墨烯高分子散热浆料。散热基板的上下两层均能够发挥石墨烯的高热辐射性能和高导热性能的作用，使得其散热性能高，并且质量轻，成本低廉。
法律状态
| 法律状态公告日 | 20210312 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):B32B 15/04 专利号:ZL2016202270419 申请日:20160323 授权公告日:20161123 终止日期:20200323 |
| 法律状态公告日 | 20190528 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):B32B 15/04 登记生效日:20190508 变更事项:专利权人 变更前权利人:常州烯材碳材料科技有限公司 变更后权利人:深圳市新碳科技有限公司 变更事项:地址 变更前权利人:213000 江苏省常州市西太湖科技产业园祥云路6号 变更后权利人:518000 广东省深圳市光明新区百花洞中信宝低碳技术产业园A2栋401 |
| 法律状态公告日 | 20161123 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 事务数据公告日 | 20190528 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):B32B 15/04 登记生效日:20190508 变更事项:专利权人 变更前权利人:常州烯材碳材料科技有限公司 变更后权利人:深圳市新碳科技有限公司 变更事项:地址 变更前权利人:213000 江苏省常州市西太湖科技产业园祥云路6号 变更后权利人:518000 广东省深圳市光明新区百花洞中信宝低碳技术产业园A2栋401 |
权利要求
权利要求数量（5）
独立权利要求数量（1）
1.一种石墨烯散热膜，其特征在于，包括散热基板，所述的散热基板的上表面均匀涂覆有一层石墨烯高分子胶黏剂，所述的散热基板的下表面均匀涂覆有一层石墨烯散热浆料。
2.根据权利要求1所述的一种石墨烯散热膜，其特征在于，还包括一层离型膜，所述的离型膜粘附于石墨烯高分子胶黏剂的上表面。
3.根据权利要求1所述的一种石墨烯散热膜，其特征在于，所述的散热基板为铁片、铝箔、铜箔中的一种，厚度为50～300μm。
4.根据权利要求1所述的一种石墨烯散热膜，其特征在于，所述的石墨烯高分子胶黏剂的厚度为20～50μm，石墨烯散热浆料固化后的厚度为20～50μm。
5.根据权利要求1所述的一种石墨烯散热膜，其特征在于，涂覆的方式为喷涂法、涂膜机涂布、丝网印刷、浸渍提拉法中的一种或多种。
1.一种石墨烯散热膜，其特征在于，包括散热基板，所述的散热基板的上表面均匀涂覆有一层石墨烯高分子胶黏剂，所述的散热基板的下表面均匀涂覆有一层石墨烯散热浆料。
2.根据权利要求1所述的一种石墨烯散热膜，其特征在于，还包括一层离型膜，所述的离型膜粘附于石墨烯高分子胶黏剂的上表面。
3.根据权利要求1所述的一种石墨烯散热膜，其特征在于，所述的散热基板为铁片、铝箔、铜箔中的一种，厚度为50～300μm。
4.根据权利要求1所述的一种石墨烯散热膜，其特征在于，所述的石墨烯高分子胶黏剂的厚度为20～50μm，石墨烯散热浆料固化后的厚度为20～50μm。
5.根据权利要求1所述的一种石墨烯散热膜，其特征在于，涂覆的方式为喷涂法、涂膜机涂布、丝网印刷、浸渍提拉法中的一种或多种。
说明书
本实用新型涉及界面散热材料领域，具体为一种高散热性能的石墨烯散热膜。
随着LED行业的高速发展，行业对LED灯的散热技术要求也提高到一个新的层次，散热问题解决不好，将严重影响灯的使用寿命。许多解决散热问题的技术方案也就应运而生，例如，中国发明专利CN 102634212和CN 104530713A公开了一种填补LED灯片与基座缝隙的导热硅脂热界面材料，利用导热硅脂来填补缝隙中的空气，从而使热量能够有效地从发热灯片传递到散热底座上去。中国实用新型专利CN 204127903U公开了一种LED散热底座，是在散热基板的背面覆盖一层石墨烯膜，并在膜与LED灯片接触的地方涂抹一层石墨烯导热硅脂。中国实用新型专利CN 204853406U采用石墨烯复合材料来制备散热底座、散热锥台、导热柱及散热片，该方案制备的产品质量轻、导热性能好。但是导热硅脂具有容易脱落、渗油等缺点，从而限制了其使用范围。
手机内部由于硬件设施的更新脚步不断加快，对手机的散热要求同样是不断地提高，散热不好会导致手机内部和后盖温度过高，影响手机的硬件和电源的寿命。中国专利CN 103231554A提出了一种石墨膜和高分子膜交替重叠，接着碳化、石墨化后通过压延技术得到了石墨散热膜，可以有效的解决手机散热较差的问题。与手机散热一样的电脑CPU也存在工作情况下温度较高而使电脑出现死机的现象，严重的影响了电脑的使用寿命。但这种导热碳膜经过石墨化、碳化、压延、包边等繁琐工艺，成本较高。
本实用新型为了克服上述技术问题的不足，提供了一种石墨烯散热膜，可以完全解决上述技术问题。
解决上述技术问题的技术方案如下：
一种石墨烯散热膜，包括散热基板和离型膜，散热基板的上表面均匀涂覆有一层石墨烯高分子胶黏剂，散热基板的下表面均匀涂覆有一层石墨烯散热浆料，离型膜粘附于石墨烯高分子胶黏剂的上表面。
所述的石墨烯高分子胶黏剂是采用先进的分散技术将石墨烯分散于高分子胶黏剂基体中得到的，分散时需要加入助剂，所述的助剂包括分散剂、消泡剂、流平剂或偶联剂。
进一步地说，所述的高分子胶黏剂基体包括丙烯酸树脂不干胶、改性丙烯酸树脂不干胶、环氧树脂不干胶、改性环氧树脂不干胶中的一种或多种。
所述的石墨烯散热浆料同样是采用先进的分散技术将石墨烯分散于高分子基体中得到的，分散时需要加入助剂，所述的助剂包括分散剂、消泡剂、流平剂或偶联剂。
进一步地说，所述的高分子基体包括环氧树脂、丙烯酸树脂、聚氨酯、聚酯树脂中的一种或多种。
所述的散热基板为铁片、铝箔、铜箔中的一种，厚度为50～300μm。
所述的石墨烯高分子胶黏剂的厚度为20～50μm，石墨烯散热浆料固化后的厚度为20～50μm。
进一步地说，涂覆的方式为喷涂法、涂膜机涂布、丝网印刷、浸渍提拉法中的一种或多种。
本实用新型提出了一种高散热性能的石墨烯散热膜。其结构简单，在散热基板的上层涂覆一层石墨烯高分子胶黏剂来使发热元件与散热基板能够完全的贴合，同时，离型膜能够有效地保护石墨烯高分子胶黏剂层。在散热基板的下层涂覆一层石墨烯高分子散热浆料。由于石墨烯的导热系数为5300W/(mk),散热基板的上下两层均能够发挥石墨烯的高热辐射性能和高导热性能的作用，这种技术方案能够有效地解决散热元件的散热问题，并且克服了导热硅脂容易脱落和渗油的缺陷。本实用新型还具有质量轻，成本低廉的优点，可以将石墨烯高分子胶黏剂和石墨烯高分子散热浆料涂覆在各种型号的散热基板上，适用性非常强。石墨烯高分子胶黏剂和石墨烯散热浆料固化后的厚度均为20～50μm，如果小于20μm，则难以涂覆成膜，如果大于50μm，就会影响膜的散热性能。这种石墨烯散热膜具有非常好的市场前景和应用价值。
下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

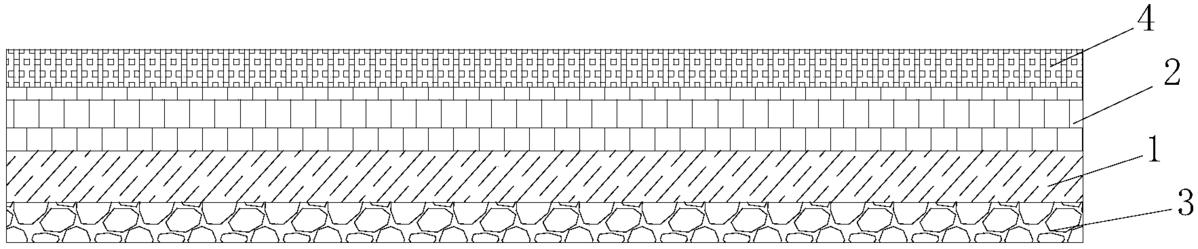

图1为本实用新型的结构示意图；
图中：1为散热基板，2为石墨烯高分子胶黏剂，3为石墨烯散热浆料，4为离型膜。
实施例1：
如图1所示的一种石墨烯散热膜，包括散热基板1，散热基板1的上表面均匀涂覆有一层石墨烯高分子胶黏剂2，散热基板1的下表面均匀涂覆有一层石墨烯散热浆料3。还包括一层离型膜4，离型膜4粘附于石墨烯高分子胶黏剂2的上表面。石墨烯高分子胶黏剂2是将石墨烯分散于高分子胶黏剂基体中得到的。 高分子胶黏剂基体为丙烯酸树脂不干胶。石墨烯散热浆料是将石墨烯分散于高分子基体中得到的。高分子基体为环氧树脂。散热基板为铁片，厚度为50μm。石墨烯高分子胶黏剂的厚度为20μm，石墨烯散热浆料固化后的厚度为20μm。涂覆的方式为喷涂法。分散时需要加入助剂，助剂包括分散剂、消泡剂、流平剂或偶联剂。
实施例2：
与实施例1不同的是：高分子胶黏剂基体为改性丙烯酸树脂不干胶、环氧树脂不干胶、改性环氧树脂不干胶的混合物。石墨烯散热浆料是将石墨烯分散于高分子基体中得到的。高分子基体包括丙烯酸树脂、聚氨酯、聚酯树脂的混合物。散热基板为铝箔，厚度为300μm。石墨烯高分子胶黏剂的厚度为50μm，石墨烯散热浆料固化后的厚度为50μm。涂覆的方式为涂膜机涂布和浸渍提拉法。
实施例3：
与实施例1不同的是：高分子胶黏剂基体为环氧树脂不干胶和改性环氧树脂不干胶的混合物。石墨烯散热浆料是将石墨烯分散于高分子基体中得到的。高分子基体为聚酯树脂。散热基板为铜箔，厚度为200μm。石墨烯高分子胶黏剂的厚度为30μm，石墨烯散热浆料固化后的厚度为30μm。涂覆的方式为丝网印刷。
实施例4：
与实施例1不同的是：高分子胶黏剂基体为丙烯酸树脂不干胶、改性丙烯酸树脂不干胶、环氧树脂不干胶、改性环氧树脂不干胶的混合物。石墨烯散热浆料是将石墨烯分散于高分子基体中得到的。高分子基体为环氧树脂、丙烯酸 树脂、聚氨酯、聚酯树脂的混合物。散热基板为铁片，厚度为100μm。石墨烯高分子胶黏剂的厚度为40μm，石墨烯散热浆料固化后的厚度为30μm。涂覆的方式为喷涂法和浸渍提拉法。
实施例5：
与实施例1不同的是：高分子胶黏剂基体为改性丙烯酸树脂不干胶。石墨烯散热浆料是将石墨烯分散于高分子基体中得到的。高分子基体为聚氨酯。散热基板为铜箔，厚度为150μm。石墨烯高分子胶黏剂的厚度为25μm，石墨烯散热浆料固化后的厚度为45μm。涂覆的方式为喷涂法。
本实用新型结构简单，提出了一种高散热性能的石墨烯散热膜。其结构简单，在散热基板的上层涂覆一层石墨烯高分子胶黏剂来使发热元件与散热基板能够完全的贴合，同时，离型膜能够有效地保护石墨烯高分子胶黏剂层。在散热基板的下层涂覆一层石墨烯高分子散热浆料。由于石墨烯的导热系数为5300W/(mk),散热基板的上下两层均能够发挥石墨烯的高热辐射性能和高导热性能的作用，这种技术方案能够有效地解决散热元件的散热问题，并且克服了导热硅脂容易脱落和渗油的缺陷。本实用新型还具有质量轻，成本低廉的优点。
以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质上对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
