本实用新型涉及医疗器械技术领域，具体地说，是一种灌流器肝素化准备装置。

灌流是血液通过体外循环中的灌流器吸附作用，清除外源性和内源性毒物等，然后将净化后的血液回流输给患者,从而达到净化血液的目的,是临床抢救危重中毒患者行之有效的方法。目前，临床研究发现，尿毒症患者维持性进行灌流治疗不但可以提高生存质量而且能够延长生存时间，是非常有效的血液净化治疗手段。

灌流器中主要成分是吸附剂，常用的有活性炭或人工合成树脂，均为微粒状结构，由于其不但吸附毒素而且能够吸附肝素，因此，临床极易发生凝血，一旦发生凝血，病人将损失大量血液。为了避免发生血液凝固，治疗前首先将灌流器中注入肝素，然后将灌流器中的吸附剂微粒进行摇匀操作，才能将灌流器充分肝素化，确保治疗的顺利完成。

目前的临床指南操作方法是：操作人员手握灌流器，上下180度缓慢反转10次，时间约为20秒，摇匀后静置30分钟后待用。手动操作对灌流器进行摇匀存在以下不足或缺陷。

1、操作人员通过手动摇匀灌流器的方式，一只手只能摇滚一个灌流器，若灌流器使用数量为多个，这样操作人员需要一个一个摇匀灌流器，或者多人操作，费时费力；2、操作人员摇动灌流器的弧度以及时间不好控制，可能发生灌流器不能充分摇匀；3、操作人员手动摇匀多个灌流器，容易引起操作者手腕发酸，影响操作人员的正常工作。

综上所述，亟需一种多个灌流器同时摇匀操作，定时控制、自动摇匀的灌流器肝素化准备装置。而关于这种肝素化准备装置，目前还未见报道。

本实用新型的目的是针对现有技术中的不足，提供一种多个灌流器同时摇匀操作，定时控制、自动摇匀的灌流器肝素化准备装置。

为实现上述目的，本实用新型采取的技术方案是：

一种灌流器肝素化准备装置,所述灌流器肝素化准备装置包括装置本体、电机、转轴、底座、灌流器固定体；所述的底座的侧面与转轴的一端连接；所述的转轴另一端连接电机；所述电机安装在装置本体上；所述的装置本体还设有电源开关、第一定时开关、第二定时开关、警报器；所述的灌流器固定体连接在底座的上表面；所述的灌流器固定体包括固定内芯和活动内芯；所述的活动内芯和固定内芯均设有接头空腔、瓶盖空腔；瓶体空腔；所述的固定内芯还设有凹槽；所述的活动内芯还设有凸块；所述的凸块与固定内芯上的凹槽相配合。

所述的灌流器固定体连接在底座的上表面。

所述的灌流器固定体连接有9个灌流器固定体。

所述的固定内芯与底座是一次整体成型的。

所述凸块和凹槽分别有4个。

所述的第一定时开关时间设置为20秒。

所述的第二定时开关时间设置为30分钟。

所述的活动内芯上设有连接板。

所述的活动内芯上设有拉环。

本实用新型优点在于：

1、本实用新型的一种灌流器肝素化准备装置，能够对灌流器进行自动摇匀,将内部吸附剂微粒肝素化，代替传统手动操作，具有定时提醒功能，操作方便，并且能多个灌流器同时进行，减少了灌流器的准备时间，提高了工作效率；

2、设有电机，使得灌流器能够180度旋转，结合第一定时开关、第二定时开关、警报器，灌流器中的吸附剂能够充分摇匀，确保灌流器肝素化充分，避免血液凝固；

3、设有灌流器固定体，灌流器固定体内部结构按照灌流器轮廓设计而成，固定效果好，能够确保灌流器在旋转过程中不会脱出；

4、灌流器固定体通过固定内芯和活动内芯组成，活动内芯为可拆卸的结构，当需要安装灌流器时，只需要拆下活动内芯，把灌流器安装固定内芯上，然后再和活动内芯的即可，安装方便；

5、活动内芯上设有连接板，在安装多个灌流器时，工作效率高；

6、设有拉环，为操作人员提供施力点，安装省力。

附图1是本实用新型的一种灌流器肝素化准备装置结构示意图。

附图2为灌流器固定体与底座连接结构示意图。

图3为灌流器装配状态结构示意图。

附图4为灌流器固定体结构示意图。

附图5为固定内芯结构示意图。

附图6为活动内芯结构示意图。

附图7是本实用新型的另一种灌流器固定体与底座连接结构示意图。

附图8是本实用新型的另一种灌流器固定体与底座连接结构示意图。

下面结合附图对本实用新型提供的具体实施方式作详细说明。

附图中涉及的附图标记和组成部分如下所示：

1.装置本体 11.第一定时开关

12.第二定时开关 13.电源开关

14.警报器 2.电机

3.转轴 4.底座

5.灌流器固定体 51.固定内芯

52.活动内芯 53.接头空腔

54.瓶盖空腔 55.瓶体空腔

56.凹槽 57.凸块

6.灌流器 7.连接板

8.拉环

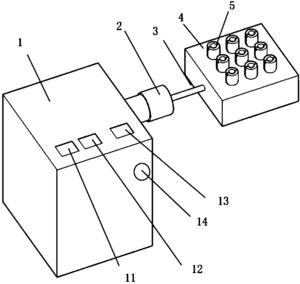

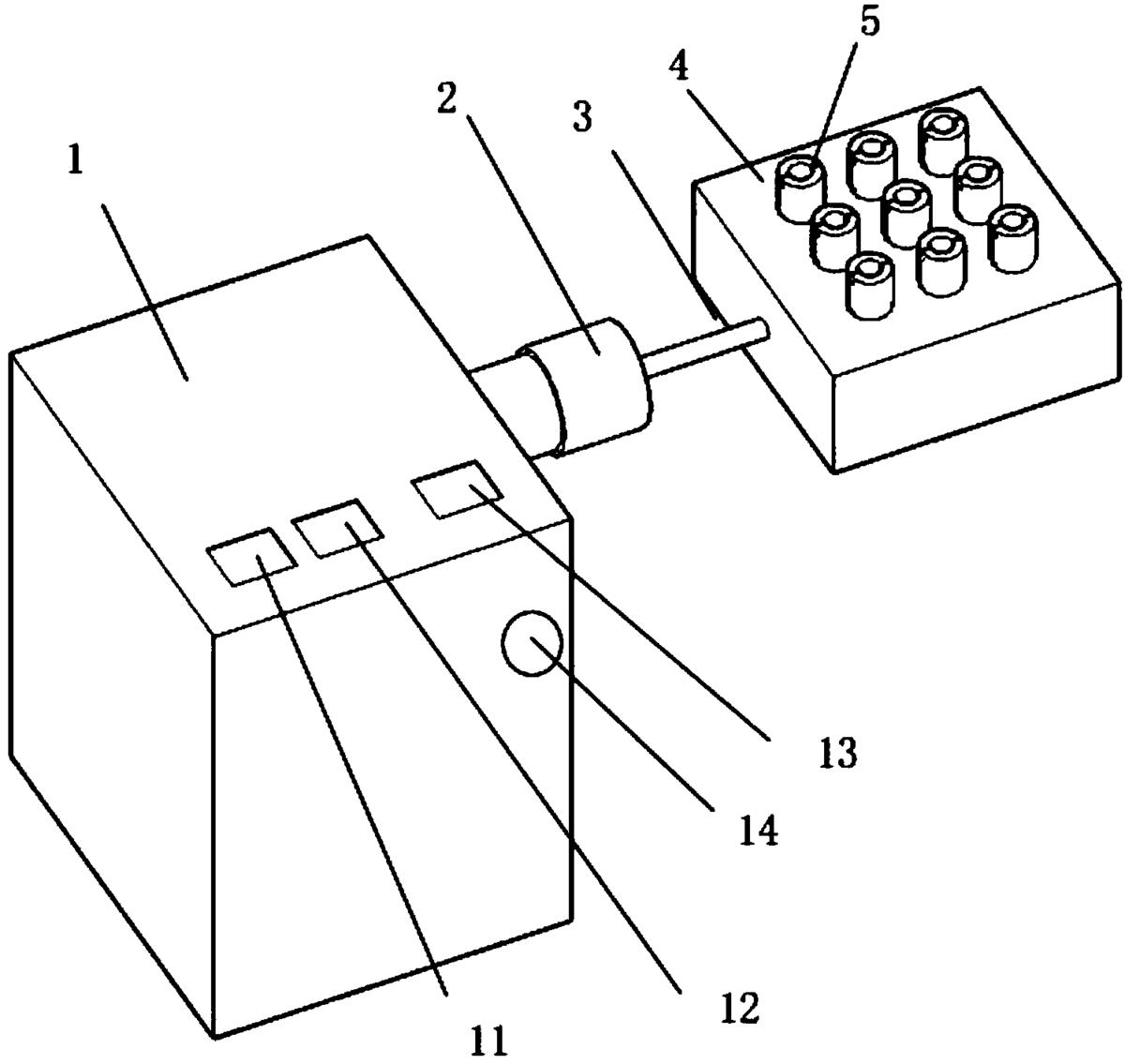

请参照图1，图1是本实用新型的一种灌流器肝素化准备装置结构示意图。一种灌流器肝素化准备装置，所述灌流器肝素化准备装置包括装置本体1、电机2、转轴3、底座4、灌流器固定体5；所述的底座4的侧面与转轴3的一端连接；所述的转轴3另一端连接电机2；所述电机2安装在装置本体1上；所述的装置本体1还设有电源开关13、第一定时开关11、第二定时开关12、警报器14。

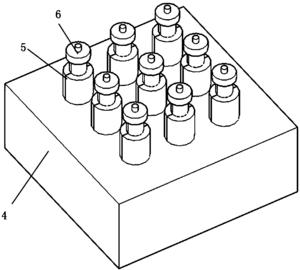

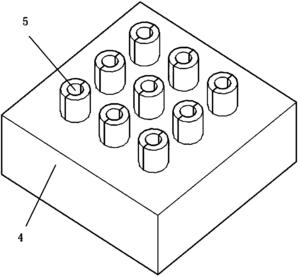

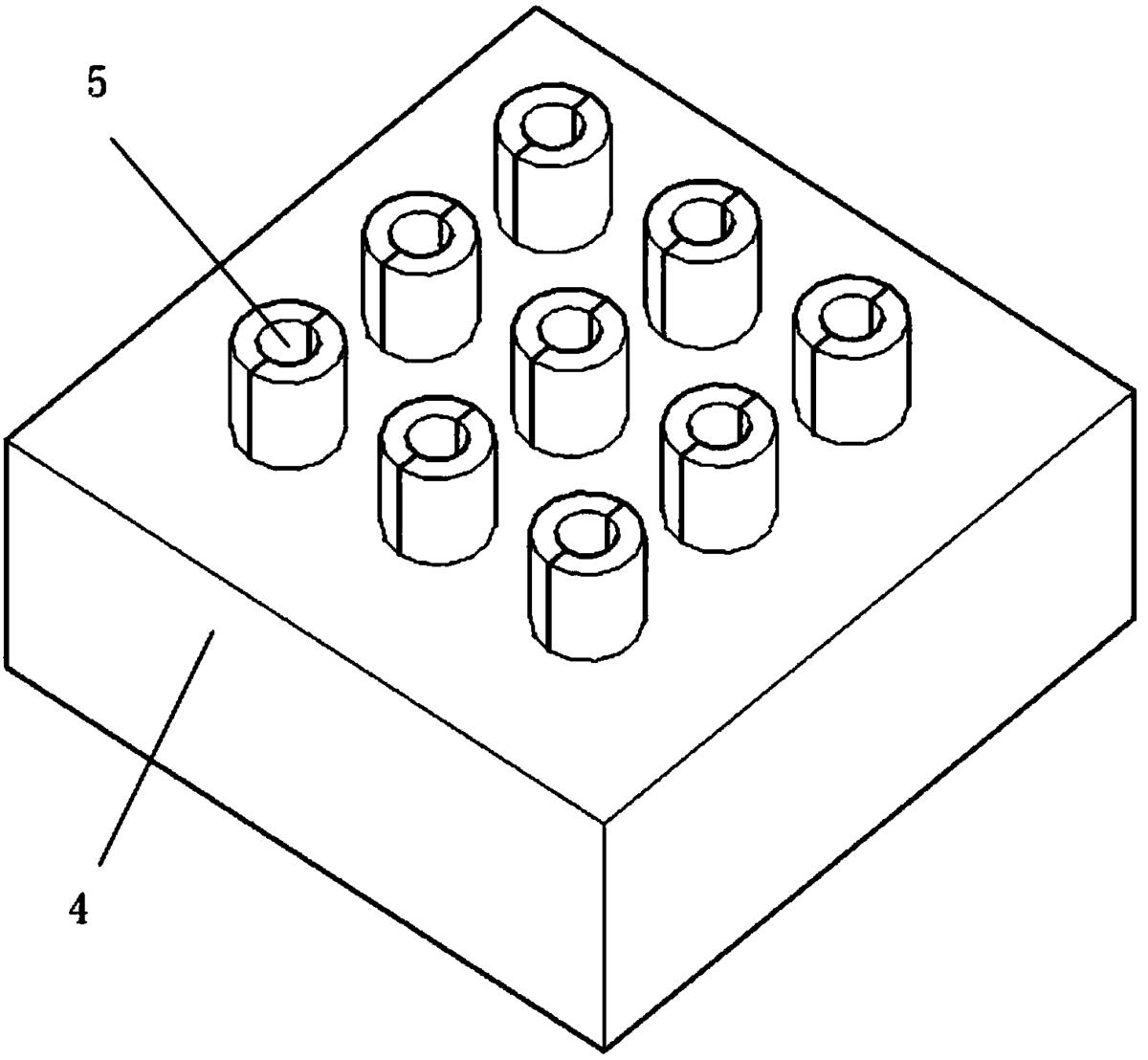

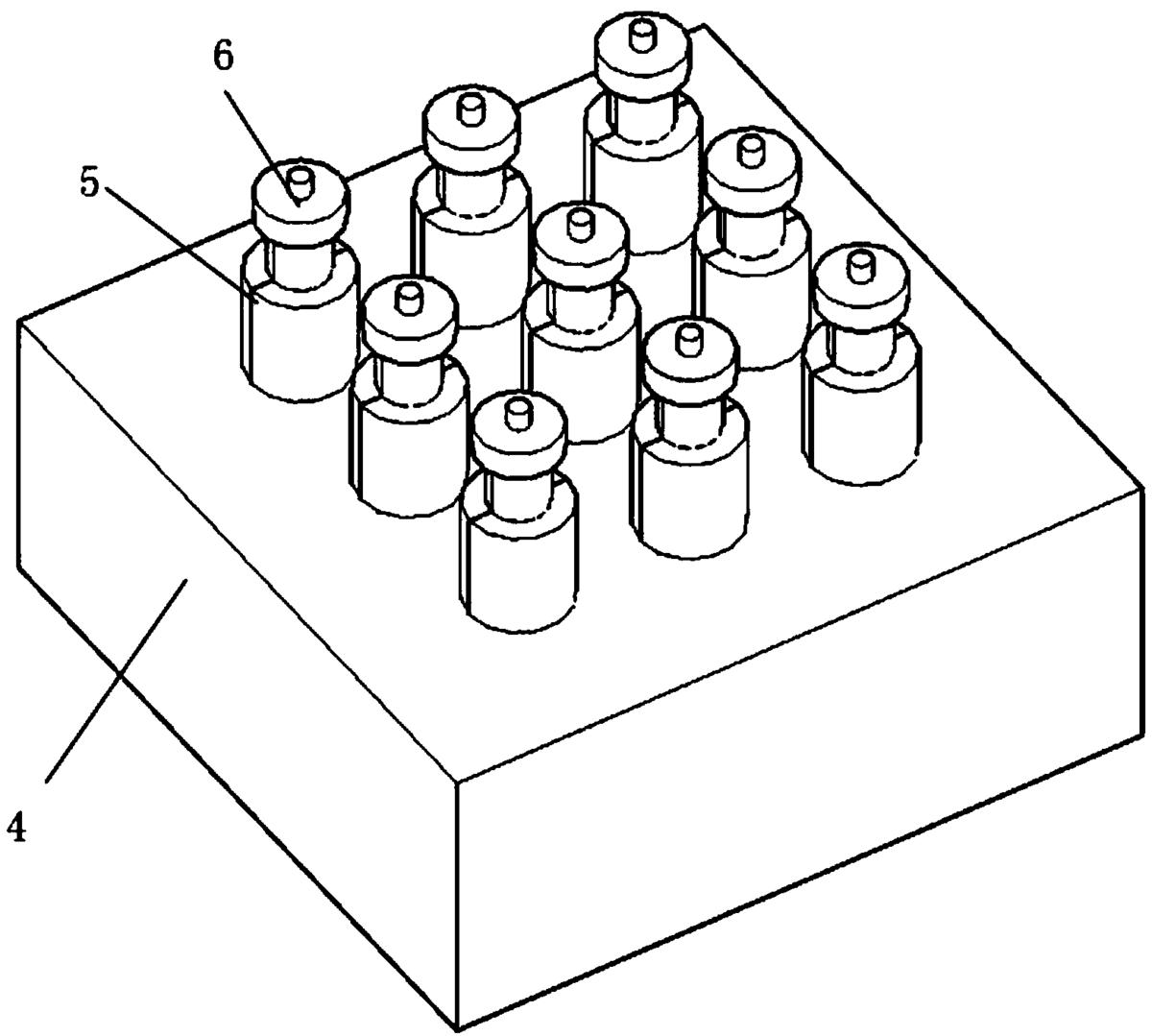

请参照图2和图3，图2为灌流器固定体5与底座4连接结构示意图。图3为灌流器装配状态结构示意图。所述的灌流器固定体5连接在底座4的上表面；所述的灌流器固定体5连接有9个灌流器固定体5；所述的灌流器固定体 5中装配有灌流器6。

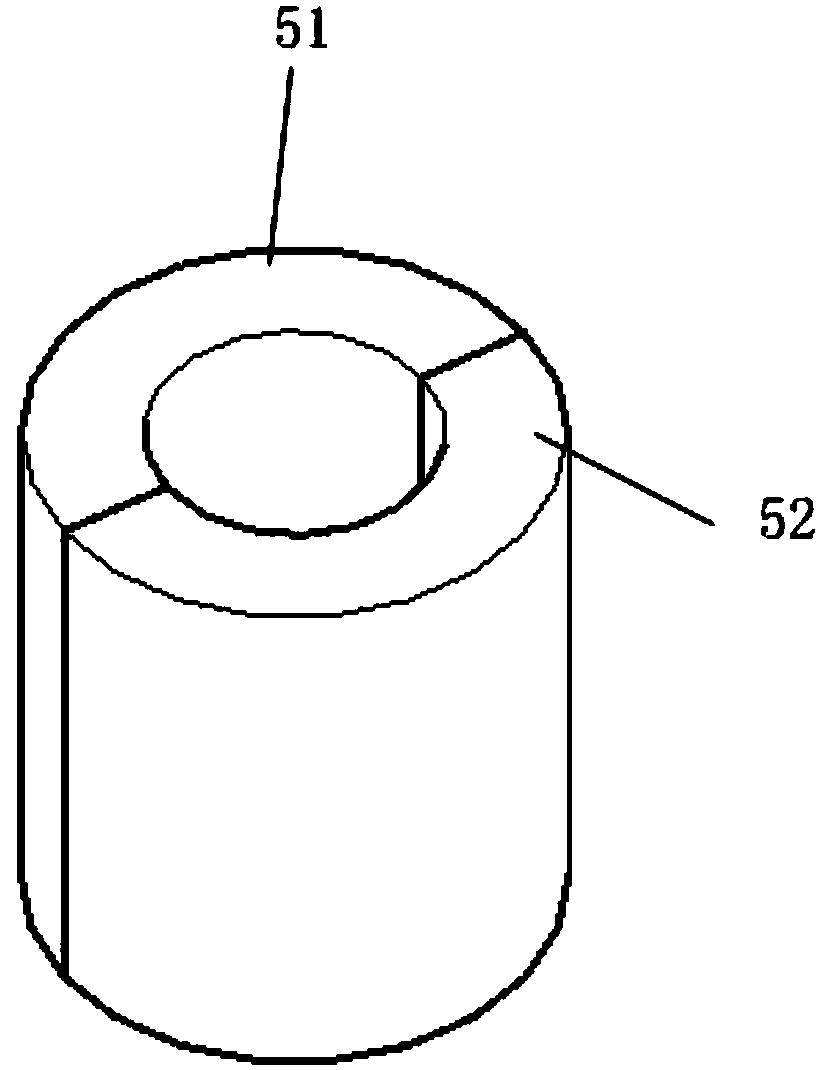

请参照图4，图4为灌流器固定体5结构示意图。所述的灌流器固定体5包括固定内芯51和活动内芯52。所述的固定内芯51与底座4是一次整体成型的。

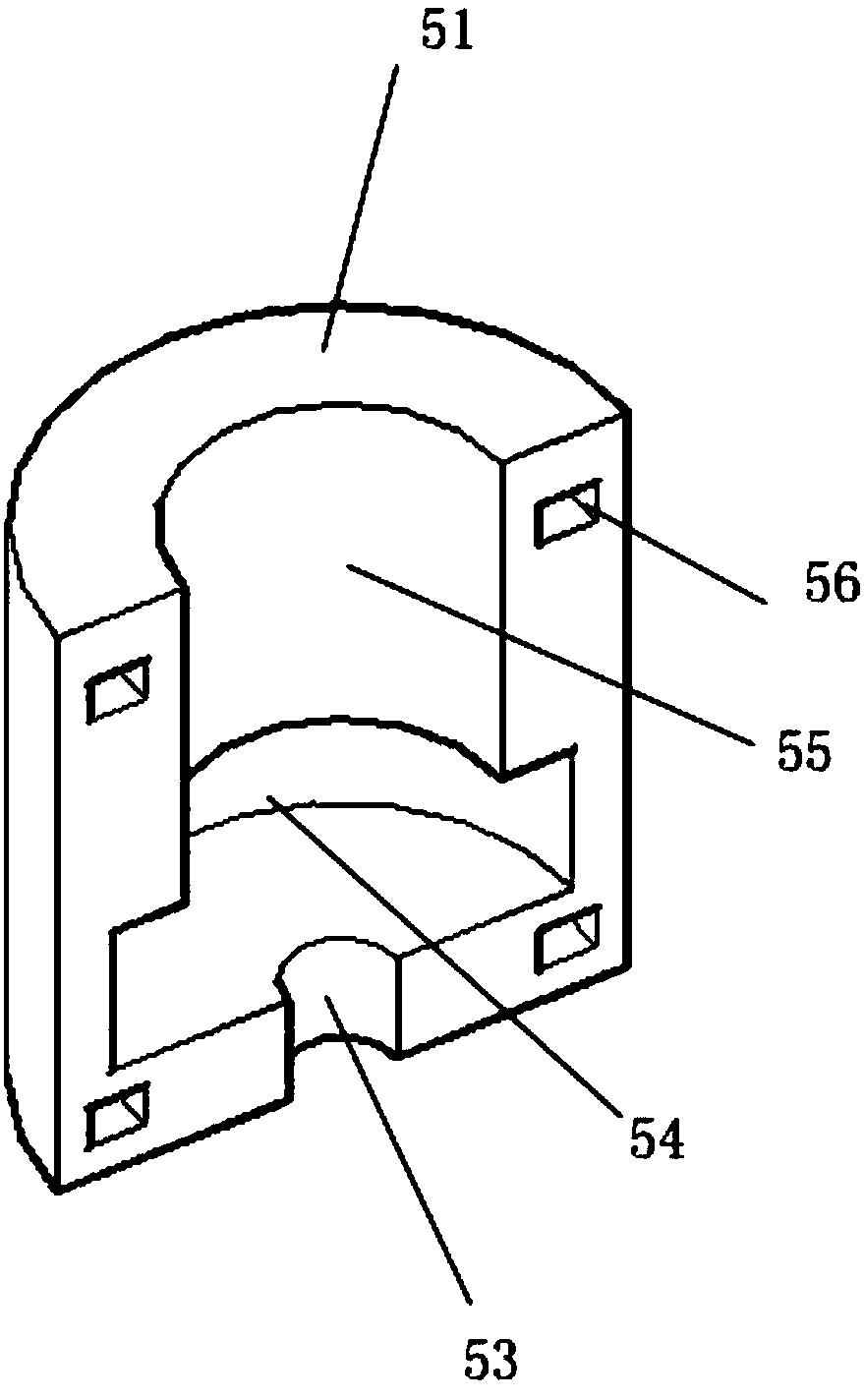

请参照图5，图5为固定内芯51结构示意图。所述的固定内芯51设有接头空腔53、瓶盖空腔54、瓶体空腔55；所述的接头空腔53与灌流器6上的接头对应配合；所述的瓶盖空腔54与灌流器6的瓶盖对应配合；所述的瓶体空腔55与灌流器6的瓶体对应配合；所述的固定内芯51还设有凹槽56；所述凹槽56共有4个。

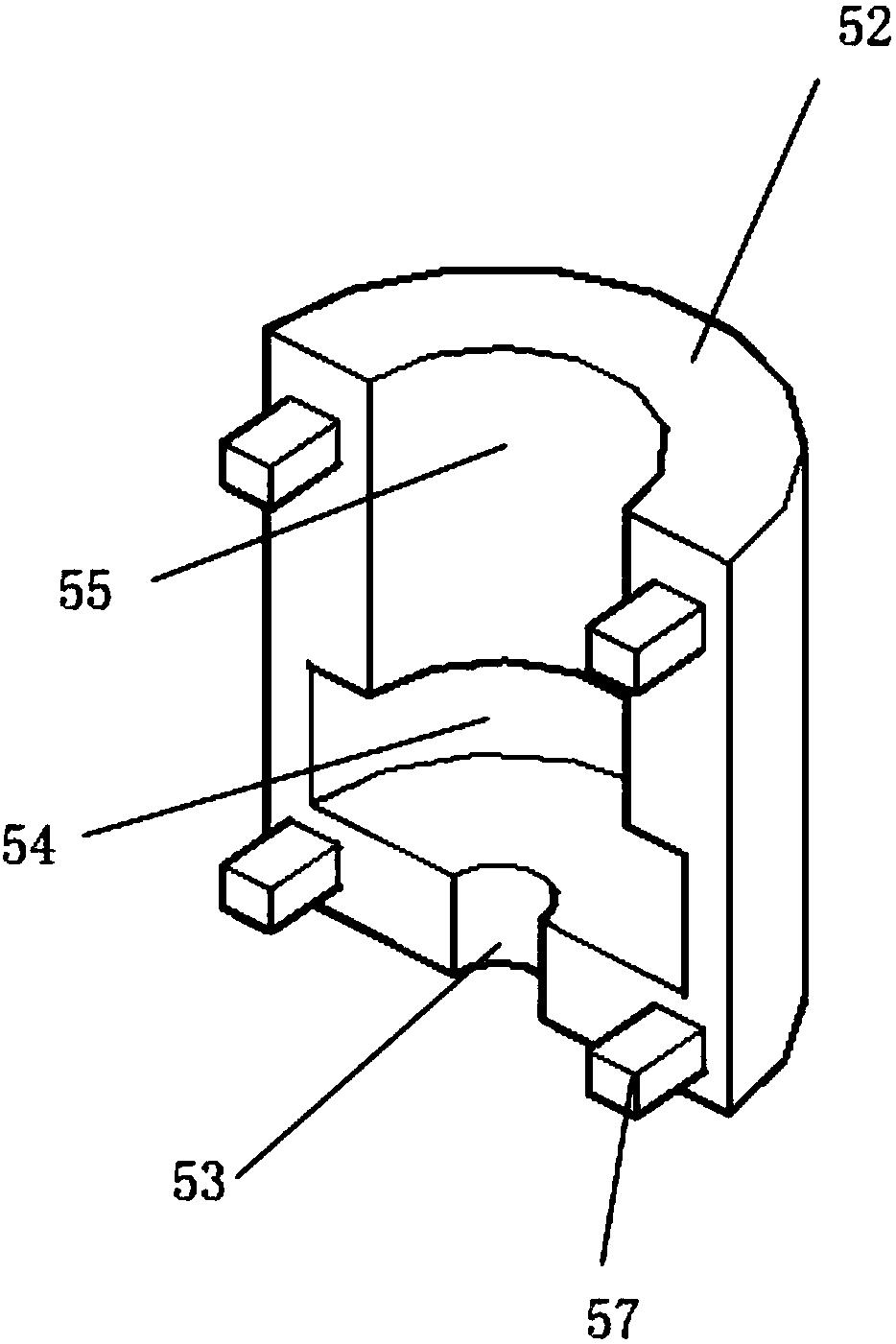

请参照图6，图6为活动内芯52结构示意图。所述的活动内芯52有设接头空腔53、瓶盖空腔54；瓶体空腔55；所述的接头空腔53与灌流器6上的接头对应配合；所述的瓶盖空腔54与灌流器6的瓶盖对应配合；所述的瓶体空腔55与灌流器6的瓶体对应配合；所述的固定内芯51还设有凸块57；所述凸块57共有4个；所述的凸块57与固定内芯51上的凹槽56相配合。

需要说明的是：所述的电机2为半旋转电机2，即转轴3旋转180度后开始反转到原来的位置，如此反复循环。因底座4是与转轴3为固定连接的，从而使得底座4做同步运动。

所述的底座4采用方形设计，底座4上连接有多个灌流器固定体5，使得多个灌流器6可在置放在底座4上，本实施例中优选灌流器固定体5的数量为9个，灌流器固定体5的数量不局限于9个，可根据需要设计，其它数量的灌流器固定体5均在本实施例的保护范围之内。

所述的装置本体1中包括第一定时开关11、第二定时开关12，电源开关13、警报器14；所述的第一定时开关11和第二定时开关12均与警报器14连接；所述的第一定时开关11时间设置为20秒；所述的第二定时开关12时间设置为30分钟；工作状态下时，启动电源开关13和第一定时开关11，这时电机2转动，经过转轴3传递到底座4上，使得底座4以及安装在底座4上的灌流器6开始180度旋转，旋转时间20秒后，警报器14响铃，则停止转动，这时按下第二定时开关12，灌流器6静置在底座4上30分钟后，警报器14响铃，则可使用底座4上的灌流器6。

所述的灌流器固定体5的内部结构是按照灌流器6本身的结构设计而成的，其目的是使得灌流器固定体5能够稳定地装配在灌流器固定体5中，因现有技 术中灌流器6结构包括接头、瓶盖、瓶体，且接头、瓶盖、瓶体的直径大小是不同的。为了使得灌流器6能够稳定固定在灌流器固定体5中，设计了灌流器6的接头、瓶盖、瓶体所对应的空腔，固定效果确切，当灌流器6旋转180度时，不会向外滑出。另外，考虑到灌流器6的安装，把灌流器固定体5分成固定内芯51和活动内芯52，活动内芯52是拆卸的，当需要安装灌流器6时，拆卸下活动内芯52，置入需要固定安装的灌流器6，然后合上活动内芯52即可。

实施例2

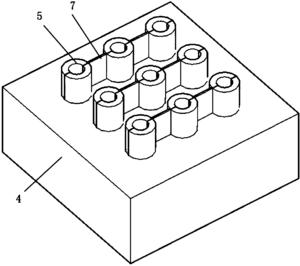

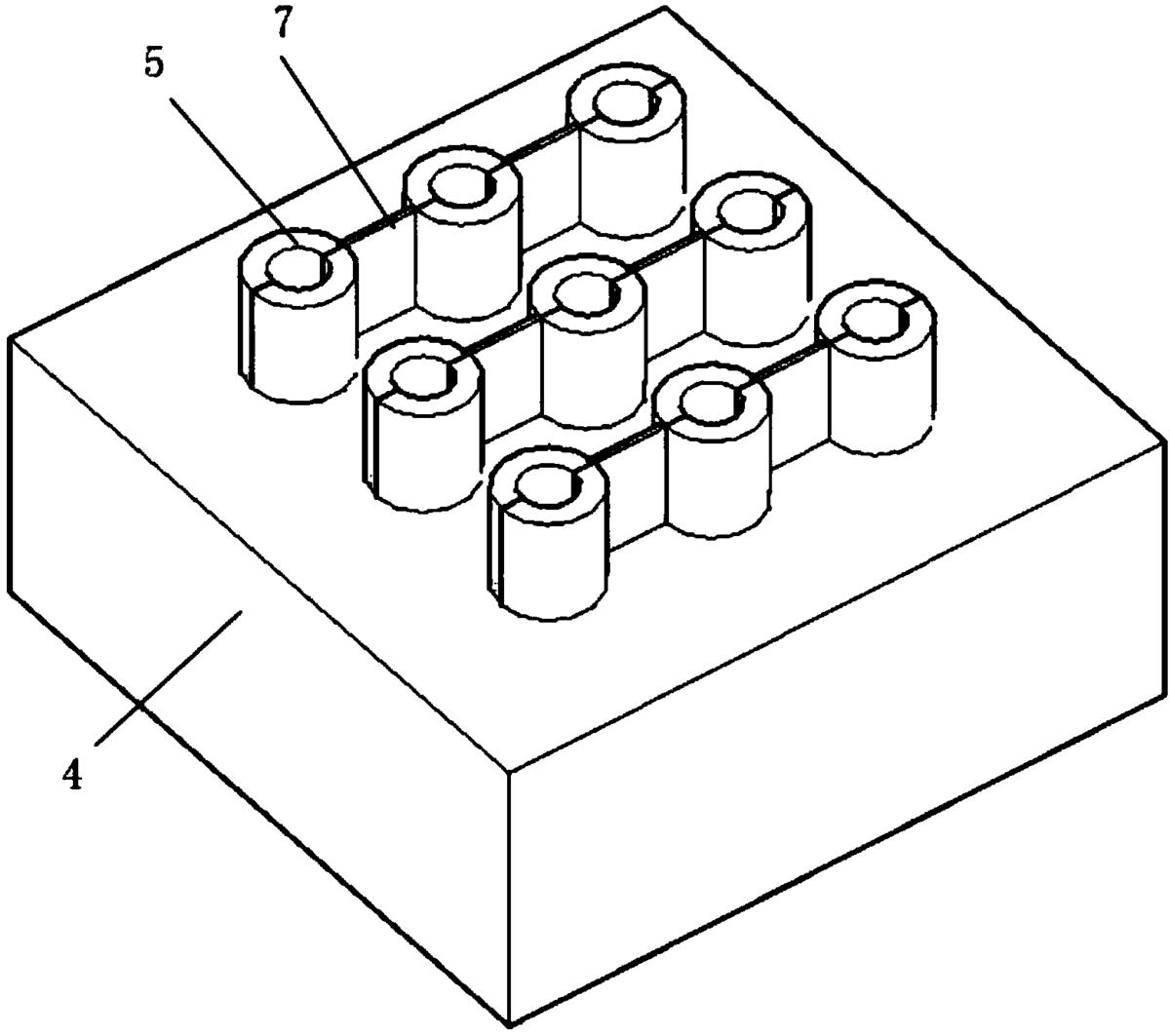

请参照图7，图7是本实用新型的另一种灌流器固定体5与底座4连接结构示意图。本实施例与实施例1基本相同，其不同之处在于，实施例与实施例1基本相同，其不同之处在于，本实施例中的活动内芯52上设有连接板7，将多个活动内芯52连接在一起。与实施例1相比，使得活动内芯52能够更加方便、快速的拆卸以及安装。尤其是需要准备多个灌流器6时，无需一个一个拆卸活动内芯52来安装灌流器6。

实施例3

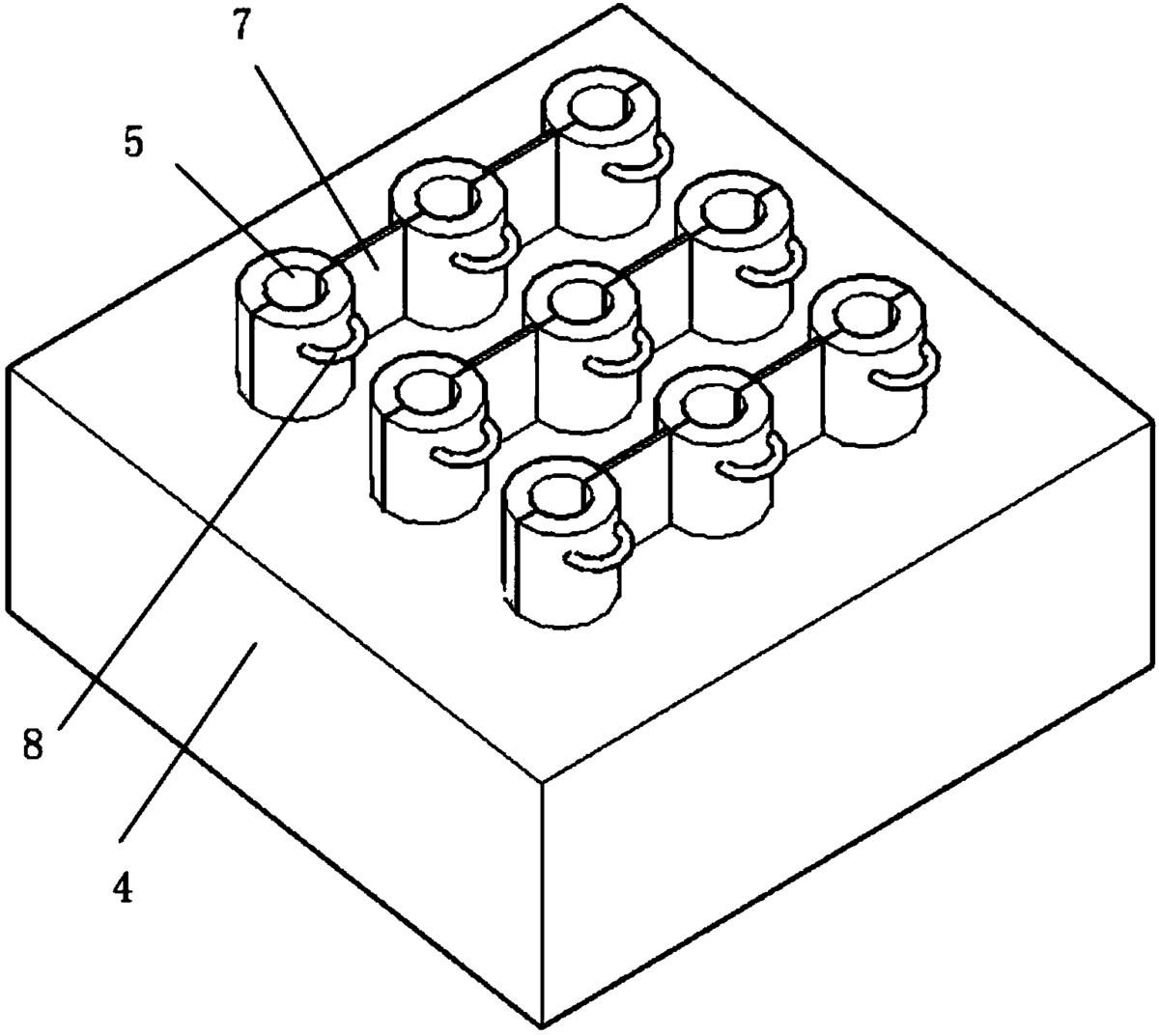

请参照图8，图8是本实用新型的另一种灌流器固定体5与底座4连接结构示意图。本实施例与实施例1基本相同，其不同之处在于，本实施例中的活动内芯52上设有拉环8，与实施例1相比，通过拉环8使得活动内芯52拆卸更加省力，因活动内芯52是通过凸块57嵌合在固定内芯51上的，拉环8为操作人员主要的施力点，操作方便，省力。

本实用新型的一种灌流器肝素化准备装置，能够自动将灌流器6中的吸附剂微粒进行摇匀操作，代替传统手动操作，定时提醒，操作方便，且多个灌流器6同时进行，减少了灌流器6的准备时间，工作效率高；设有电机2，使得灌流器6能够180度旋转，结合第一定时开关11、第二定时开关12、警报器14，灌流器6中的吸附剂能够充分摇匀，另外，还能确保灌流器6肝素化充分，这样当使用灌流器6的建立体外循环时，因灌灌流器6已经肝素化充分，能够避免血液凝固；设有灌流器固定体5，灌流器固定体5内部结构按照灌流器6轮廓设计而成，固定效果好，能够确保灌流器6在旋转过程中不会脱出；灌流器固定体5通过固定内芯51和活动内芯52组成，活动内芯52为可拆卸的结构，当需要安装灌流器6时，只需要拆下活动内芯52，把灌流器6安装固定内芯51上，然后再和活动内芯52的即可，安装方便；活动内芯52上设有连接板7，在安装多个灌流器6时，工作效率高；设有拉环8，为操作人员提供施 力点，安装省力。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型方法的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本实用新型的保护范围。
