【中国实用新型】一种带有固定功能的气管插管牙垫
无权-期满终止 中国
- 申请号：
- CN201220624021.7
- 专利权人：
- 南京大学医学院附属鼓楼医院
- 授权公告日/公开日：
- 2013.04.24
- 专利有效期：
- 2012.11.20-2022.11.20
- 技术分类：
- A61:医学或兽医学；卫生学
- 转化方式：
- 转让
- 价值度指数：
-
- 60.0分
- 价格：
- 面议
发布人
南京大学医学院附属鼓楼医院
联系人
-
- 13700000002
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201220624021.7
- 申请日
- 20121120
- 公开/公告号
- CN202892593U
- 公开/公告日
- 20130424
- 申请/专利权人
- [南京大学医学院附属鼓楼医院]
- 发明/设计人
- [马正良, 顾小萍, 孙玉娥]
- 主分类号
- A61M16/04
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [孙鸥, 朱杰]
摘要
本实用新型涉及一种带有固定功能的气管插管牙垫。本实用新型结构为牙垫体前端是乳头端，牙垫体内腔设置有圆形孔道，牙垫体两侧是圆弧形通槽，牙垫体另两侧连接固定柄，固定柄上连接子母扣带。本实用新型克服了固定稳固性差，口腔分泌物加上特殊俯卧体位时其重力作用，容易造成胶布松脱、气管导管移位、牙垫松脱、口腔粘膜损伤，影响有效通气，严重者给患者带来生命危险等缺陷。本实用新型具有结构简单、使用方便、舒适、无棱角，不会对口腔粘膜软组织造成损伤：固定牢固，无需担心特殊俯卧体位、口腔分泌物多等情况，保证了气管插管在位的安全性，同时也避免了因胶布固定面颊的不适感。
法律状态
| 法律状态公告日 | 20221206 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 专利权有效期届满 IPC(主分类):A61M 16/04 专利号:ZL2012206240217 申请日:20121120 授权公告日:20130424 终止日期: |
| 法律状态公告日 | 20130424 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
权利要求
权利要求数量（2）
独立权利要求数量（1）
1.一种带有固定功能的气管插管牙垫，牙垫体前端是乳头端，牙垫体内腔设置 有圆形孔道，牙垫体两侧是圆弧形通槽，其特征在于牙垫体另两侧连接固定 柄，固定柄上连接子母扣带。
2.根据权利要求1所述的一种带有固定功能的气管插管牙垫，其特征在于固定 柄上设置有蝶形通孔，蝶形通孔内有子母扣带穿过并连接。
说明书
技术领域
本实用新型涉及一种医疗装置，特别涉及一种带有固定功能的气管插管牙垫。
背景技术
气管插管是临床上急救复苏、手术麻醉和开放气道中最常用的方法，而对气管插管的安全固定是插管成功的保证。所谓气管插管就是把牙垫体置入上下门齿之间，将气管插管与牙垫捆绑固定。
在本实用新型发明之前，传统的旧式牙垫无固定柄、无固定带，需外加胶布、寸带等将牙垫与气管插管并排捆绑，最后固定于病人面颊部。由于固定稳固性差，口腔分泌物加上特殊俯卧体位时其重力作用，容易造成胶布松脱、气管导管移位、牙垫松脱、口腔粘膜损伤，影响有效通气，严重者给患者带来生命危险。
发明内容
本实用新型的目的就在于克服上述缺陷，研制一种带有固定功能的气管插管牙垫。
本实用新型的技术方案是：
一种带有固定功能的气管插管牙垫，牙垫体前端是乳头端，牙垫体内腔设置有圆形孔道，牙垫体两侧是圆弧形通槽，其主要技术特征在于牙垫体另两侧连接固定柄，固定柄上连接子母扣带。
本发明与现有技术相比，具有以下优点和效果：气管插管后无需外加胶布、寸带等将牙垫与气管插管并排捆绑后固定于病人面颊部，只需牙垫本身自带的子母扣带将气管插管牢固固定后，加固于病人后颈部。
本实用新型还具有结构简单、使用方便、舒适、无棱角，不会对口腔粘膜软组织造成损伤；固定牢固，无需担心特殊俯卧体位、口腔分泌物多等情况，保证了气管插管在位的安全性，同时也避免了因胶布固定面颊的不适感。
附图说明

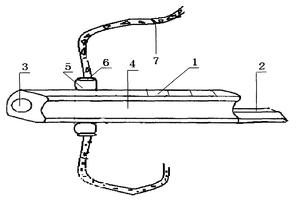

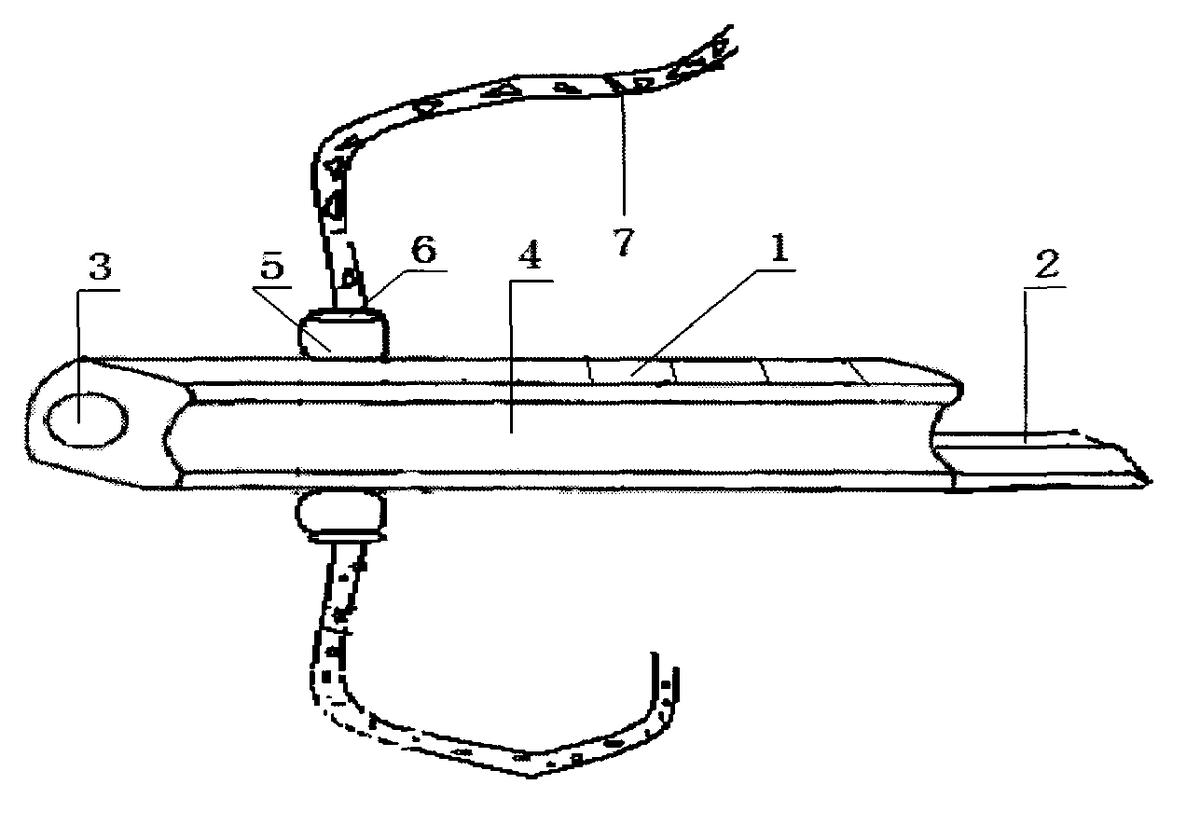

图1——本实用新型纵剖面结构原理示意图。
图中各标号表示对应的部件名称如下：
牙垫体1、乳头端2、圆形孔道3、圆弧形通槽4、固定柄5、蝶形通孔6、子母扣带7。
具体实施方式
如图1所示：
牙垫体1前端是乳头端2，内腔设置有圆形孔道3，牙垫体1两侧(图中为左右两侧)为圆弧形通槽4，牙垫体1另两侧(图中为上下两侧)连接固定柄5，固定柄5上设置有蝶形通孔6，蝶形通孔6内有子母扣带7通过并连接。
本实用新型应用过程说明：
在插管后，即牙垫体1及前端乳头端2进入口腔后，前端乳头端2表面光滑无棱角，可与口腔软组织贴合，防止摩擦挤压，气管插管放置在牙垫体1两侧的圆弧形通槽4上，圆弧形通槽4可以气管插管紧密贴合，利于捆绑固定，然后将子母扣带7从固定柄5上的蝶形通孔6内拉出，上下两个，往相反方向卷绕，子母扣带7一碰就固定住了，从而将气管插管与牙垫体1一起捆绑住了，并加固于后颈部。需要解开时只要将子母扣带7拉开，就可以使气管插管与牙垫体1分开。同时还可放置吸痰管于牙垫体1内腔的圆形孔道3内进行气道、口腔等分泌物的吸引。
