本实用新型属于换热器技术领域，具体涉及一种换热器芯体结构。

随着工业生产和生活品质不断的发展和提高，对通风冷却换热设备也提出了更高的技术要求和使用环境要求。目前，传统的换热器芯体都是集成在箱体内，由于集成在箱体内，因此，导致通风冷却换热设备体积大，安装和维护极为不方便，并且在空间有限的环境下无法使用，如风电、通信基站、废气热回收、新风换气等行业。

本实用新型的目的在于提供一种结构紧凑简单、安装和维修方便的换热器芯体结构。

本实用新型的目的是通过如下的技术方案来实现的：该换热器芯体结构，包括一个六面体形的框架，其四个侧面胶结有数片散热箔片，各散热箔片通过叠加卷边组合，从而形成数个具有上下左右完全独立的内外循环通道；所述四个侧面的框架上连接的导流罩为内外循环通道的进出口。

更具体地说，所述六面体形框架上下两面的四边形框架的各边框为向内侧凹陷的槽形条，各槽形条外侧面上设有若干铆螺母。

连接所述六面体形框架上下两面四对顶角的四根竖直边框均由一根横截面为L形的边条和一根横截面为W形的边条连接而成，L形边条的两条边上的短折边与W形边条的两边通过铆钉连接在一起，L形边条的两条边上均布有若干个铆螺母；所述导流罩通过L形边条上的铆螺母、各槽形条外侧面上的铆螺母及螺栓连接到六面体形框架的四个侧面上；所述四根竖直边框通过其两端的铆钉与六面体形框架上下两面的四对顶角连接。

所述导风罩与L形边条的连接面上设有密封条。

本实用新型具有如下优点：结构紧凑简单、刚度大、防腐蚀性能强、耐压高、材料利用率高、安装和维修方便；成本低廉，易于推广。

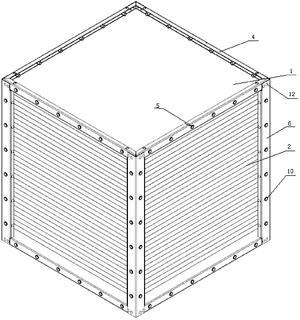

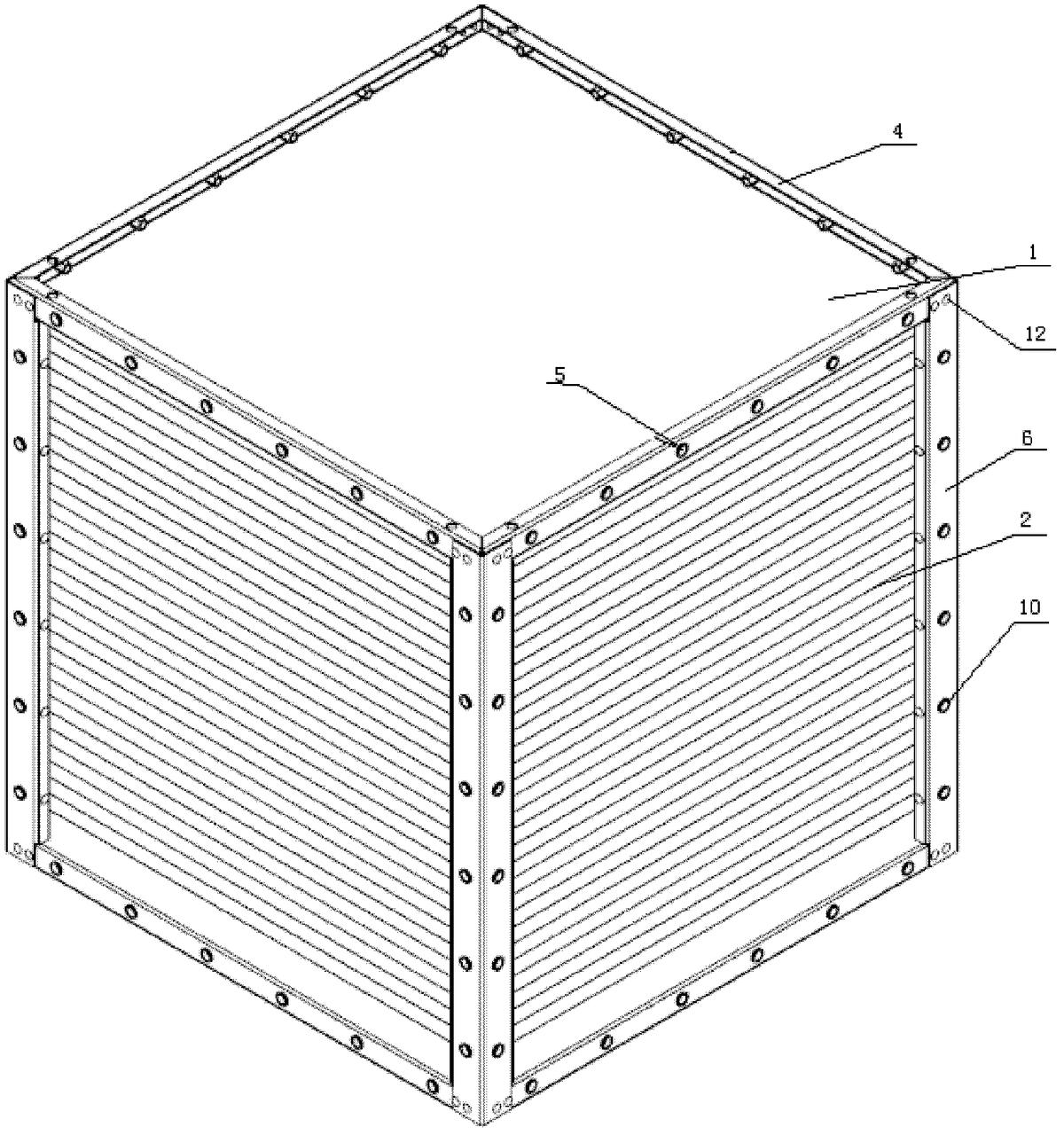

图1为本实用新型实施例的立体结构示意图。

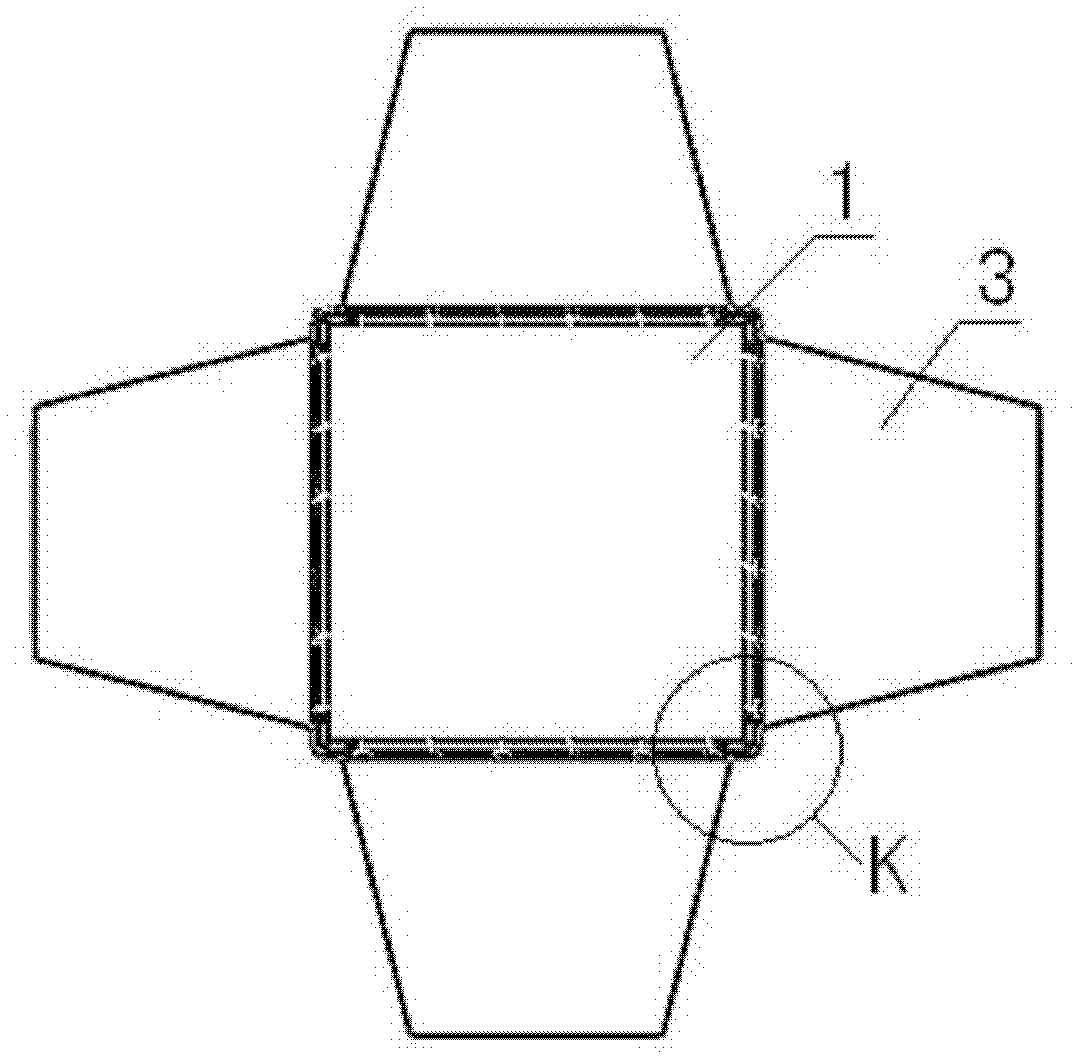

图2为图1所示换热器芯体的四个侧面连接有导流罩时的俯视图。

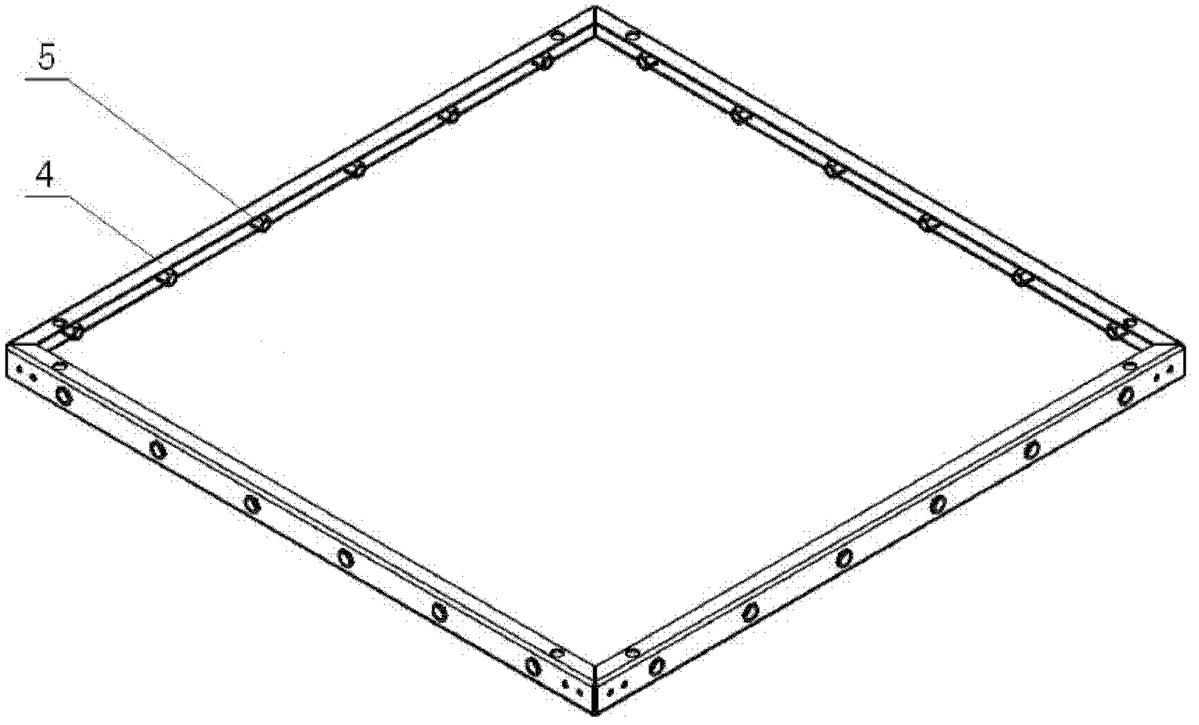

图3是图1中的上下两面的四边形框架的结构示意图。

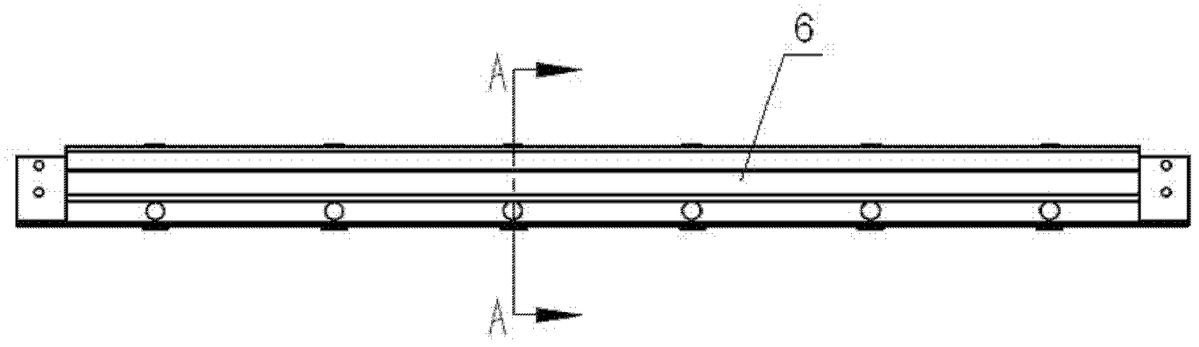

图4为图1中的四根竖直边框的结构示意图。

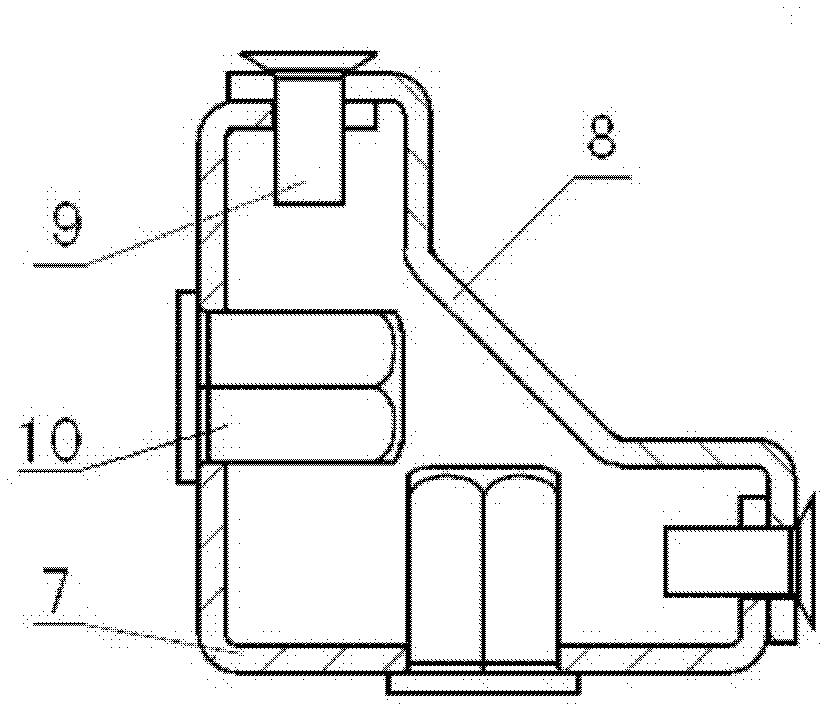

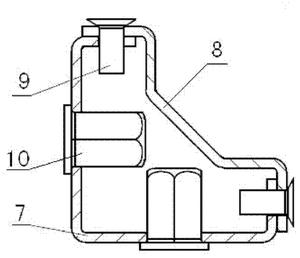

图5是图3的A‑A向截面视图。

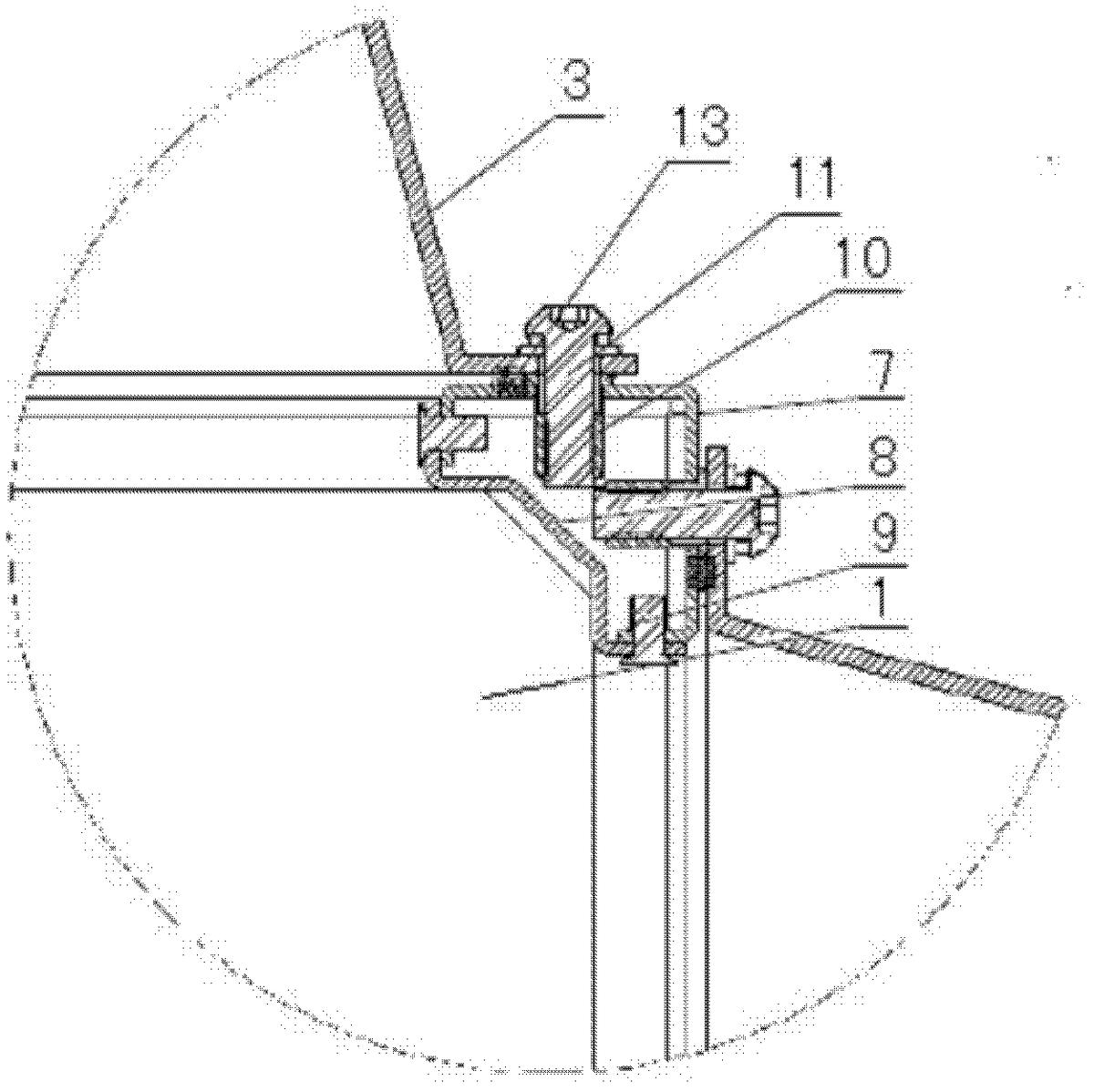

图6是图2中的K部放大图。

下面结合附图和实施例对本实用新型作进一步详细的描述。

参见图1，本实施例包括六面体形的框架1，其四个侧面胶结有数片散热箔片2，各散热箔片2通过叠加卷边组合，从而形成数个具有上下左右完全独立的内外循环通道。参见图2，框架1四个侧面的框架上连接的导流罩3为内外循环通道的进出口。

参见图3，是六面体形框架1的上下两面的四边形框架的结构示意图。从图3可见，其各边框4为向内侧凹陷的槽形条，各槽形条的外侧面上设有若干铆螺母5。

参见图4、图5、图6，连接六面体形框架1的上下两面四对顶角的四根竖直边框6均由一根横截面为L形的边条7和一根横截面为W形的边条8连接而成。从图5可见，L形边条7的两条边上的短折边与W形边条8的两边通过铆钉9连接在一起，L形边条7的两条边上均布有若干个铆螺母10。导流罩3通过L形边条7上的铆螺母10、边框4上的铆螺母5及螺栓11连接到六面体形框架1的四个侧面上；四根竖直边框6通过其两端的铆钉12与六面体形框架1上下两面的四个顶角连接。

从图6中可见，导流罩3与L形边条7的连接面上设有密封条13。
