【中国发明,中国发明授权】镇流器刮漆机

无权-未缴年费 中国

申请号:
CN201210039155.7
专利权人:
江苏技术师范学院
授权公告日/公开日:
2013.09.18
专利有效期:
2012.02.20-2032.02.20
技术分类:
B08:清洁
历史运营情况:
著录变更、著录变更
价值度指数:
56.0分
交易方式:
转让
价格:
面议
1085 0

发布人

江苏理工学院

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201210039155.7
申请日
20120220
公开/公告号
CN102580933A
公开/公告日
20120718
申请/专利权人
[江苏技术师范学院]
发明/设计人
[陈修祥, 孙奎洲]
主分类号
B08B1/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[林倩]

摘要

一种镇流器刮漆机,包括输送带、两护板、横跨输送带且固定在两护板上的底板、固定在底板上的两立柱以及由两立柱支撑的横梁,底板上设有刮漆区,横梁上且相对刮漆区的后侧固定有平移气缸,平移气缸的活塞杆上固定一提升气缸,提升气缸的活塞杆上固定有一提升架,提升架上固定有夹指气缸,在底板上设有移动刀座,移动刀座设有窗口,在移动刀座的窗台上固定有一弹簧,弹簧支承一刀架,刀架的一端由销轴动连接在移动刀座上,另一端连接一伸向刮漆区的刮漆刀,移动刀座的顶面上固定有压刀气缸,压刀气缸的活塞杆可下压刀架。本发明对镇流器的铜搭头刮漆实现机械化操作,操作方便、工作可靠性高、生产效率高,而且能保证产品质量稳定。

法律状态

法律状态公告日 20210511
法律状态 专利权的终止
法律状态信息 未缴年费专利权终止
IPC(主分类):B08B 1/00
专利号:ZL2012100391557
申请日:20120220
授权公告日:20130918
终止日期:20200220
法律状态公告日 20130918
法律状态 授权
法律状态信息 授权
法律状态公告日 20130828
法律状态 著录事项变更
法律状态信息 著录事项变更IPC(主分类):B08B 1/00变更事项:申请人变更前:江苏技术师范学院变更后:江苏理工学院变更事项:地址变更前:213000 江苏省常州市钟楼区中吴大道1801号变更后:213015 江苏省常州市钟楼区中吴大道1801号
法律状态公告日 20120919
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):B08B 1/00
申请日:20120220
法律状态公告日 20120718
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(1

1.一种镇流器刮漆机,其特征在于:包括输送带(3)、分别处于输送带(3)两侧的两护板(2)、横跨输送带(3)且固定在两护板(2)上的底板(1)、固定在底板(1)上且分设在输送带(3)两侧的两立柱(4)以及由两立柱(4)支撑的横梁(5),底板(1)上设有刮漆区(1‑1),横梁(5)上且相对刮漆区的后侧固定有平移气缸(6),平移气缸(6)的活塞杆向前伸出且固定一提升气缸(7),提升气缸(7)的活塞杆向下伸出且固定有一提升架(8),提升架(8)上固定有用于夹持镇流器(Z)的夹指气缸(9),在底板(1)上处于刮漆区旁侧设有移动刀座(11),移动刀座(11)由固定在底板(1)上的推刀气缸(10)带动移动,移动刀座(11)设有窗口(11‑1),在移动刀座(11)的窗台上固定有一弹簧(14),弹簧(14)支承一刀架(13),刀架(13)的一端由销轴(13‑1)动连接在移动刀座(11)上,另一端连接一伸向刮漆区的刮漆刀(15),移动刀座(11)的顶面上固定有压刀气缸(12),压刀气缸(12)的活塞杆可下压刀架(13)。

2.根据权利要求1所述的镇流器刮漆机,其特征在于:在底板(1)对应刮漆区的后边缘连接有通向输送带(3)后段的落料斜板(17)。

3.根据权利要求2所述的镇流器刮漆机,其特征在于:所述提升架(8)的后侧面上设有把刮漆区上的镇流器推到落料斜板(17)上的推板(8‑1)。

4.根据权利要求1所述的镇流器刮漆机,其特征在于:在底板(1)的前侧面上设有前挡板(16)。

5.根据权利要求1所述的镇流器刮漆机,其特征在于:所述立柱(4)在一侧面的上部设有导向槽(4‑1),两立柱(4)以具有导向槽(4‑1)的面相对设置,横梁(5)由螺钉(5‑1)可调连接在两立柱(4)的导向槽(4‑1)之间。

6.根据权利要求1所述的镇流器刮漆机,其特征在于:在所述底板(1)上连接有悬挂在输送带(3)上方的引导板(18),镇流器在输送带(3)上沿着引导板(18)和一侧的护板(2)组成的引导槽被输送到刮漆区的前侧。

7.根据权利要求1所述的镇流器刮漆机,其特征在于:所述底板(1)由四个可调支脚(19)支撑。

8.根据权利要求1所述的镇流器刮漆机,其特征在于:所述移动刀座(11)向着刮漆区(1‑1)的一侧设有突出的垫板(11‑2),垫板(11‑2)可插入镇流器(Z)的底板(Z‑2)和铜搭头(Z‑1)之间。

一种镇流器刮漆机,其特征在于:包括输送带(3)、分别处于输送带(3)两侧的两护板(2)、横跨输送带(3)且固定在两护板(2)上的底板(1)、固定在底板(1)上且分设在输送带(3)两侧的两立柱(4)以及由两立柱(4)支撑的横梁(5),底板(1)上设有刮漆区(1‑1),横梁(5)上且相对刮漆区的后侧固定有平移气缸(6),平移气缸(6)的活塞杆向前伸出且固定一提升气缸(7),提升气缸(7)的活塞杆向下伸出且固定有一提升架(8),提升架(8)上固定有用于夹持镇流器(Z)的夹指气缸(9),在底板(1)上处于刮漆区旁侧设有移动刀座(11),移动刀座(11)由固定在底板(1)上的推刀气缸(10)带动移动,移动刀座(11)设有窗口(11‑1),在移动刀座(11)的窗台上固定有一弹簧(14),弹簧(14)支承一刀架(13),刀架(13)的一端由销轴(13‑1)动连接在移动刀座(11)上,另一端连接一伸向刮漆区的刮漆刀(15),移动刀座(11)的顶面上固定有压刀气缸(12),压刀气缸(12)的活塞杆可下压刀架(13)。 根据权利要求1所述的镇流器刮漆机,其特征在于:在底板(1)对应刮漆区的后边缘连接有通向输送带(3)后段的落料斜板(17)。 根据权利要求2所述的镇流器刮漆机,其特征在于:所述提升架(8)的后侧面上设有把刮漆区上的镇流器推到落料斜板(17)上的推板(8‑1)。 根据权利要求1所述的镇流器刮漆机,其特征在于:在底板(1)的前侧面上设有前挡板(16)。 根据权利要求1所述的镇流器刮漆机,其特征在于:所述立柱(4)在一侧面的上部设有导向槽(4‑1),两立柱(4)以具有导向槽(4‑1)的面相对设置,横梁(5)由螺钉(5‑1)可调连接在两立柱(4)的导向槽(4‑1)之间。 根据权利要求1所述的镇流器刮漆机,其特征在于:在所述底板(1)上连接有悬挂在输送带(3)上方的引导板(18),镇流器在输送带(3)上沿着引导板(18)和一侧的护板(2)组成的引导槽被输送到刮漆区的前侧。 根据权利要求1所述的镇流器刮漆机,其特征在于:所述底板(1)由四个可调支脚(19)支撑。 根据权利要求1所述的镇流器刮漆机,其特征在于:所述移动刀座(11)向着刮漆区(1‑1)的一侧设有突出的垫板(11‑2),垫板(11‑2)可插入镇流器(Z)的底板(Z‑2)和铜搭头(Z‑1)之间。

说明书

技术领域

本发明涉及对镇流器的铜搭头去漆的镇流器刮漆机。

背景技术

 在镇流器的生产过程中,镇流器需要整体浸漆,再需要把铜搭头上的漆去除,图10至图12是镇流器示意图,镇流器Z具有底板Z‑2,铜搭头Z‑1处于镇流器Z的下部,与底板Z‑2之间有距离。目前镇流器铜搭头的除漆以人工刮漆为常见,去漆不干净会导致铜搭头接电后通电不良。由于铜搭头Z‑1面积小且薄,人工刮漆不方便,效率低。目前虽然有刮漆机,但不适宜镇流器铜搭头的刮漆。

发明内容

本发明的目的在于提出一种适宜对镇流器的铜搭头刮漆且操作方便的镇流器刮漆机。

为达到上述目的,本发明采取如下技术方案。本发明包括输送带、分别处于输送带两侧的两护板、横跨输送带且固定在两护板上的底板、固定在底板上且分设在输送带两侧的两立柱以及由两立柱支撑的横梁,底板上设有刮漆区,横梁上且相对刮漆区的后侧固定有平移气缸,平移气缸的活塞杆向前伸出且固定一提升气缸,提升气缸的活塞杆向下伸出且固定有一提升架,提升架上固定有用于夹持镇流器的夹指气缸,在底板上处于刮漆区旁侧设有移动刀座,移动刀座由固定在底板上的推刀气缸带动移动,移动刀座设有窗口,在移动刀座的窗台上固定有一弹簧,弹簧支承一刀架,刀架的一端由销轴动连接在移动刀座上,另一端连接一伸向刮漆区的刮漆刀,移动刀座的顶面上固定有压刀气缸,压刀气缸的活塞杆可下压刀架。

在底板对应刮漆区的后边缘连接有通向输送带后段的落料斜板。

所述提升架的后侧面上设有把刮漆区上的镇流器推到落料斜板上的推板。

在底板的前侧面上设有前挡板。

所述立柱在一侧面的上部设有导向槽,两立柱以具有导向槽的面相对设置,横梁由螺钉可调连接在两立柱的导向槽之间。

在所述底板上连接有悬挂在输送带上方的引导板,镇流器在输送带上沿着引导板和一侧的护板组成的引导槽被输送到刮漆区的前侧。

所述底板由四个可调支脚支撑。

所述移动刀座向着刮漆区的一侧设有突出的垫板,垫板可插入镇流器的底板和铜搭头之间。

本发明对镇流器的铜搭头刮漆实现机械化操作,操作方便、工作可靠性高,本发明结构简单,维修方便,由于是自动刮漆,生产效率高,而且能保证产品质量稳定。

附图说明

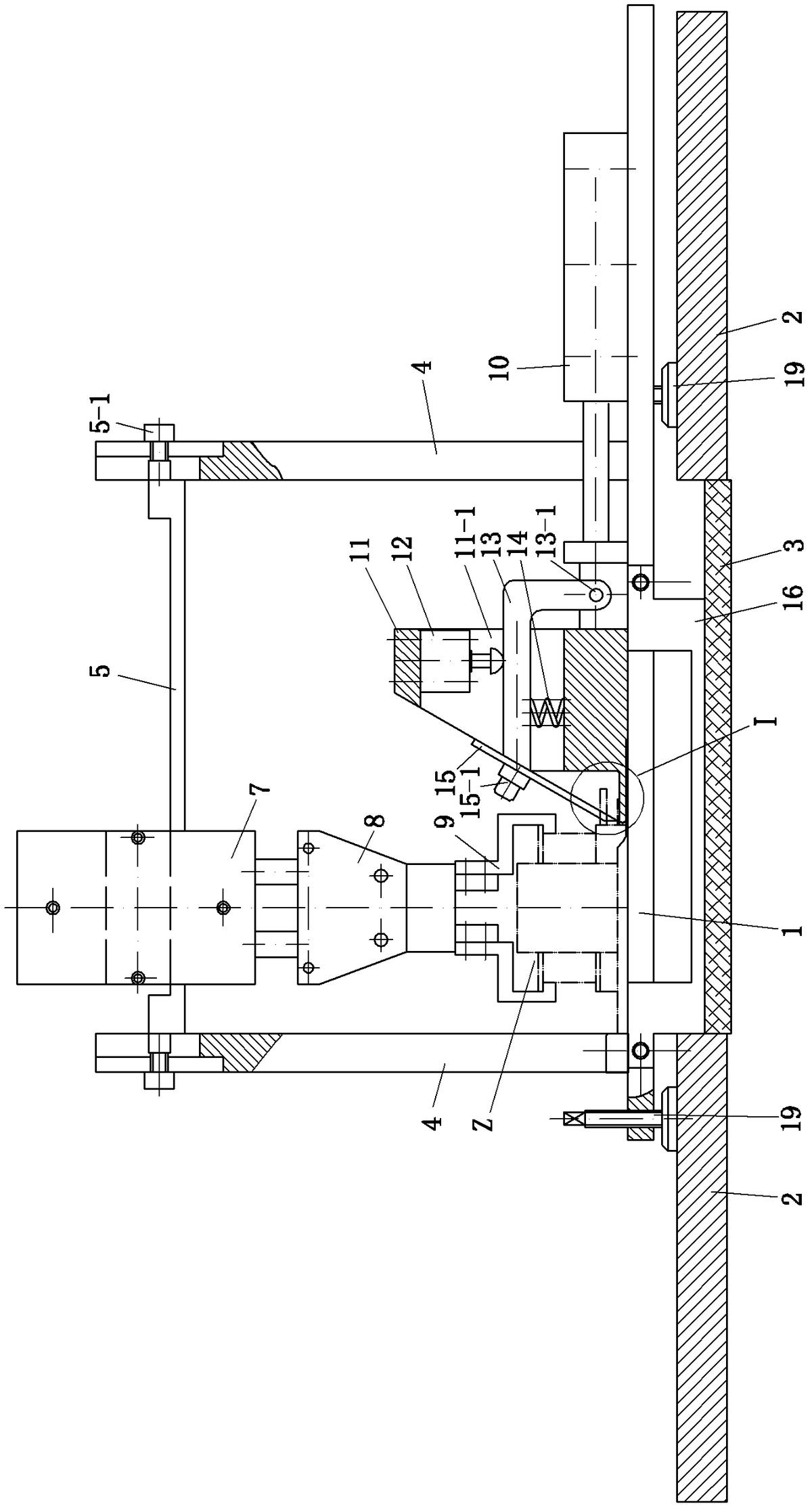

图1是本发明的结构示意图。

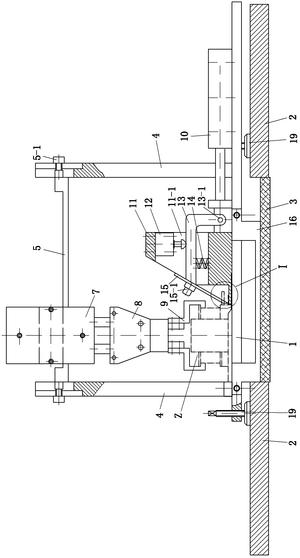

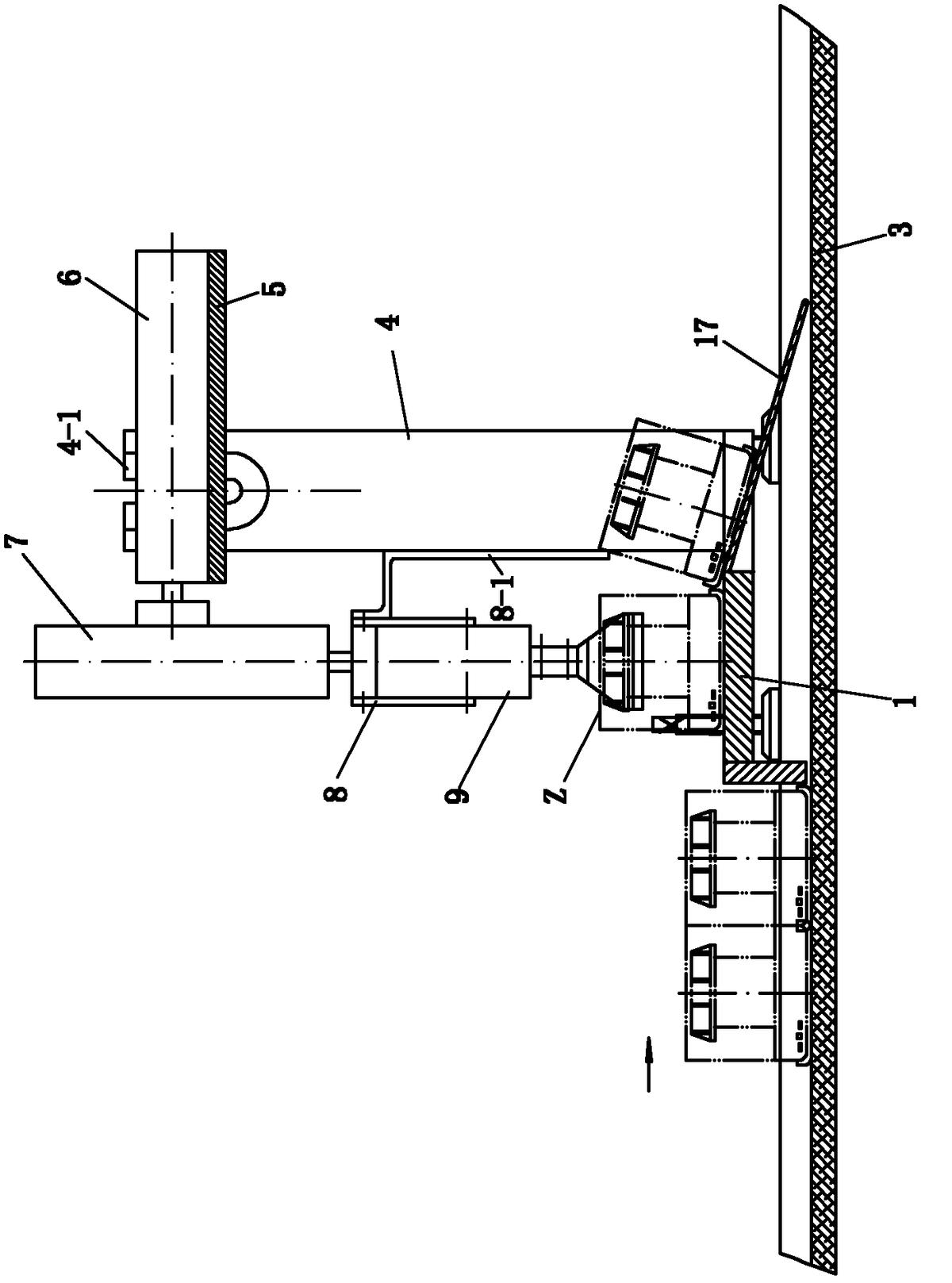

图2是图1的左视图。

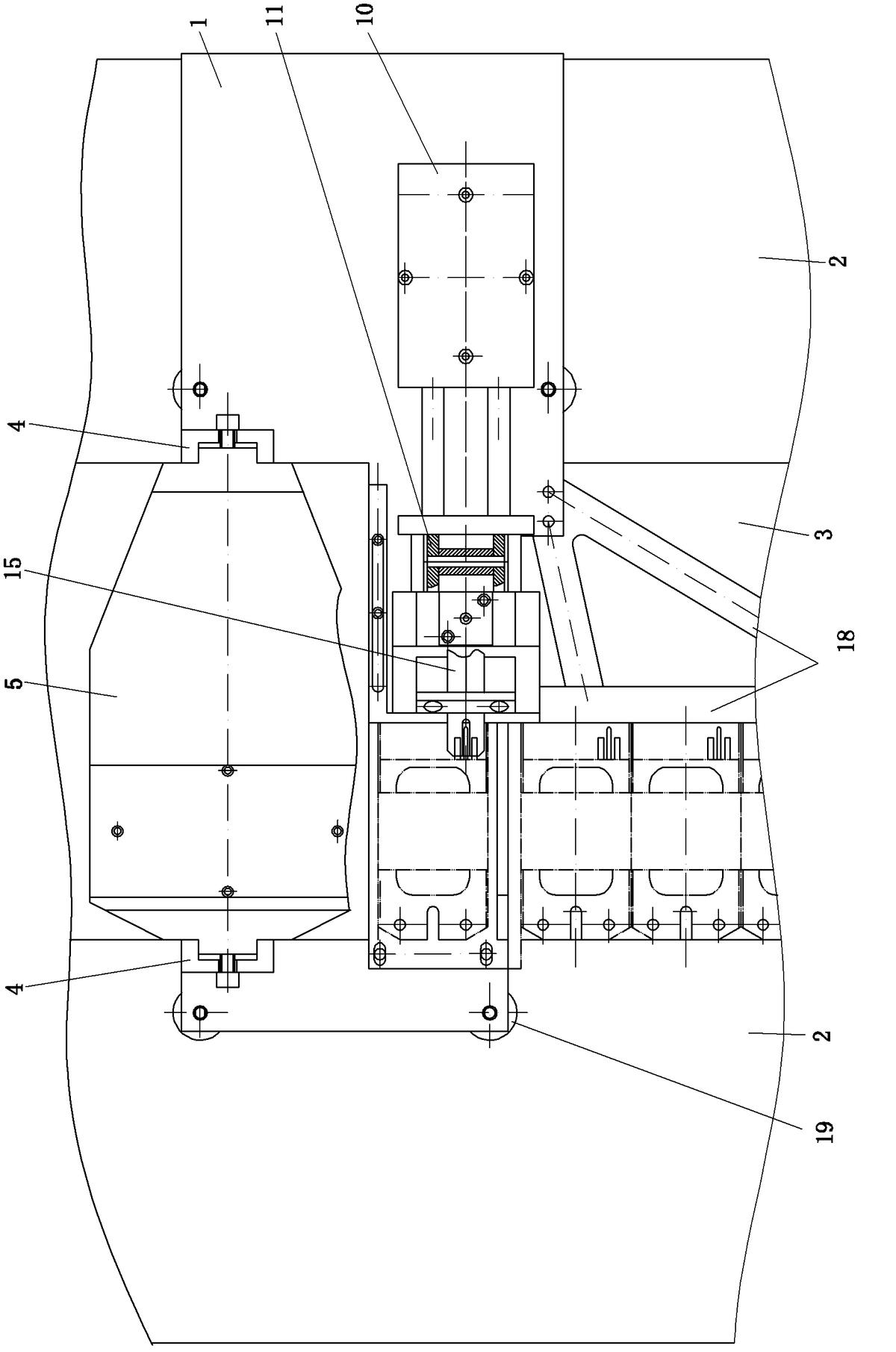

图3是图1的俯视图。

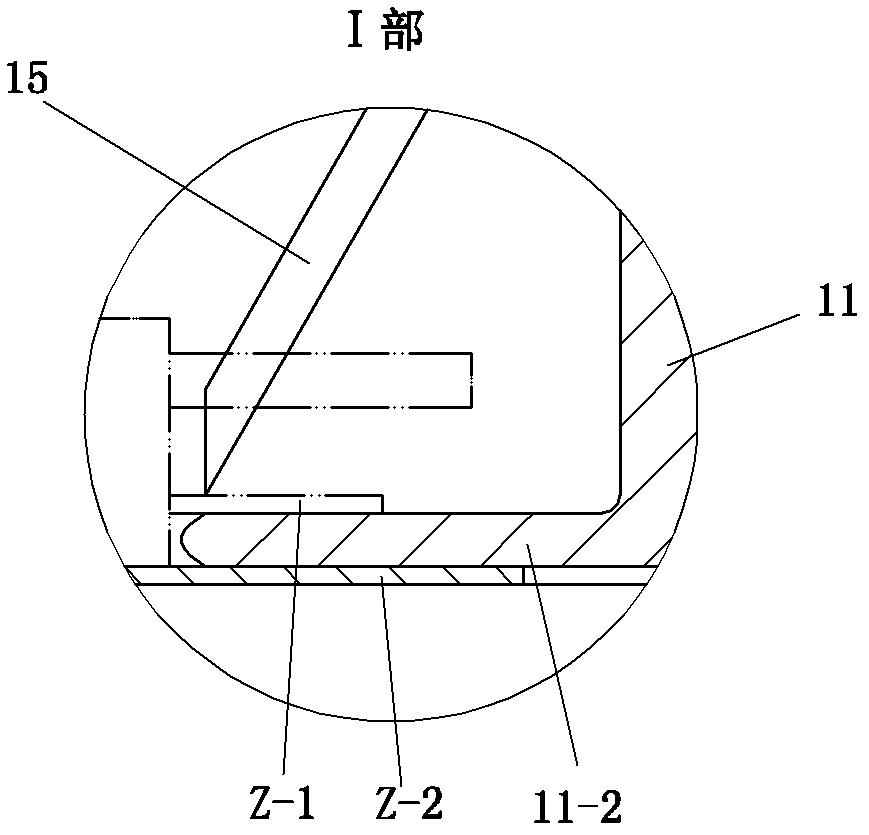

图4是图1的Ⅰ部放大图。

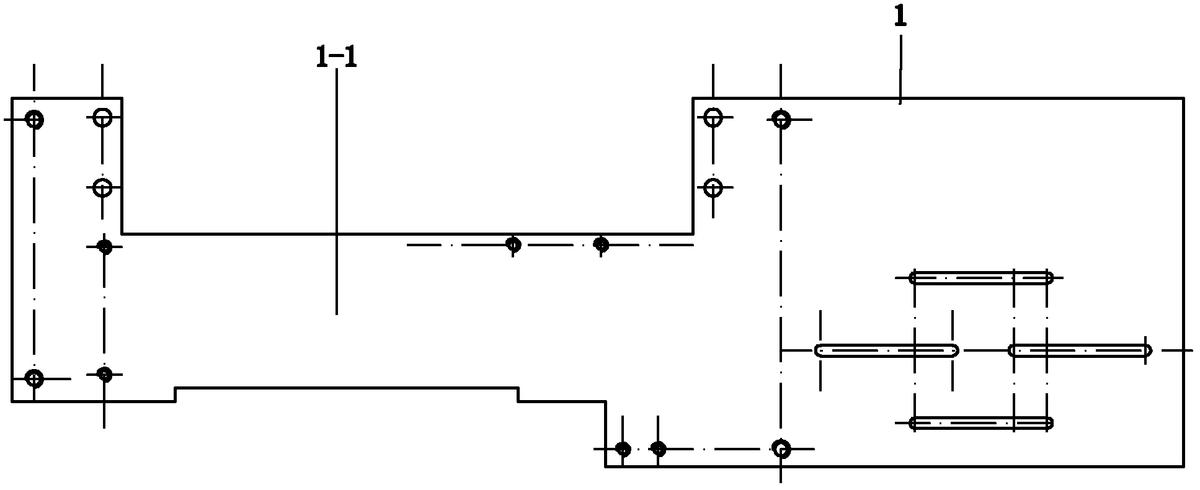

图5是底板示意图。

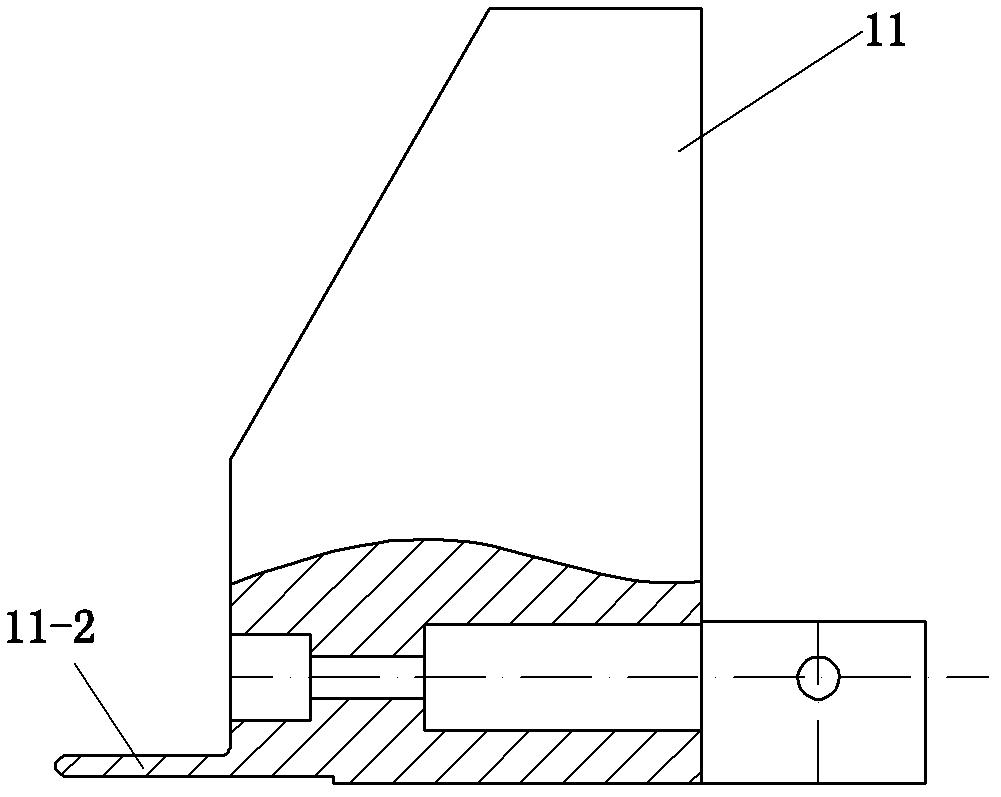

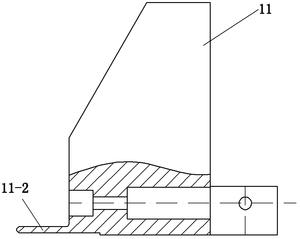

图6是移动刀座示意图。

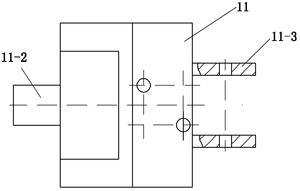

图7是图6的左视图。

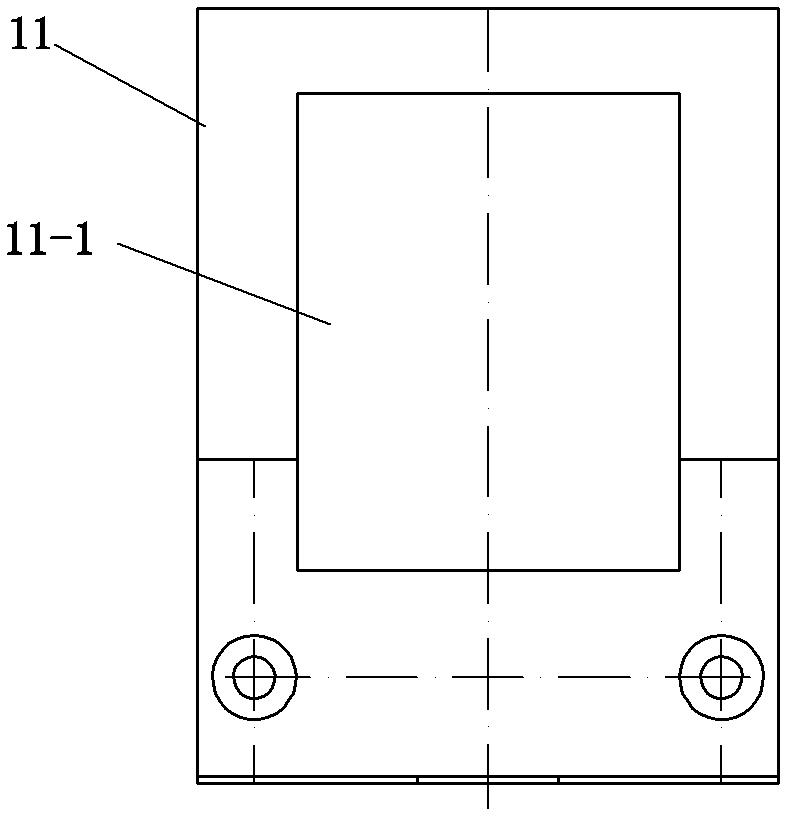

图8是图6的俯视图。

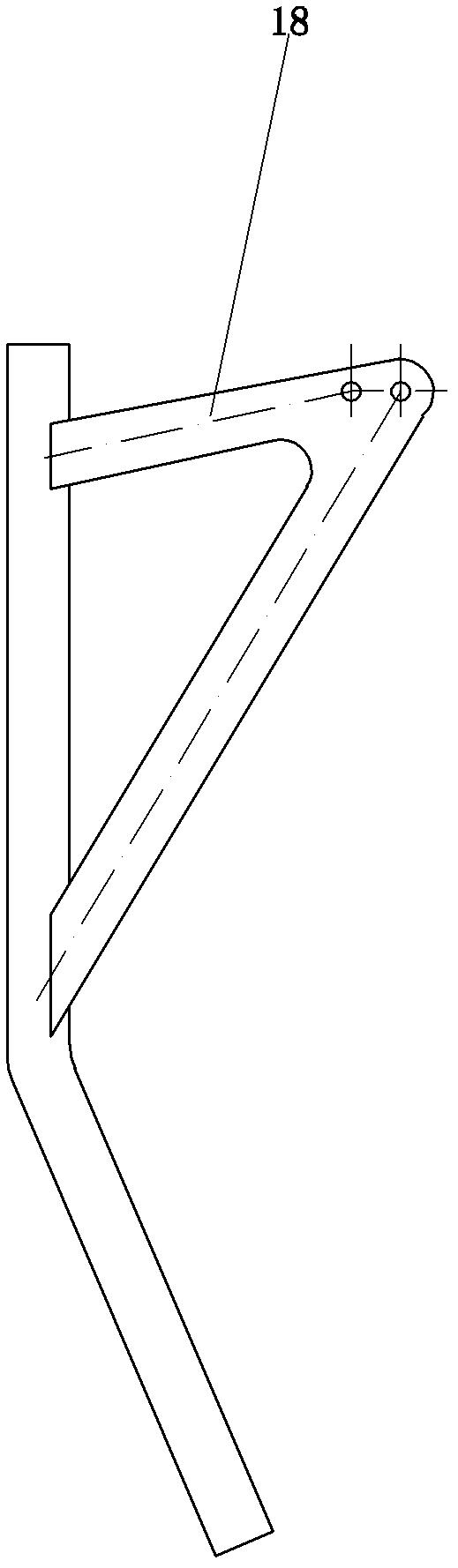

图9是引导板示意图。

图10至图12是镇流器示意图。

具体实施方式

实施例1

见图1至图9,本实施例包括输送带3、分别处于输送带3两侧的两护板2、横跨输送带3且固定在两护板2上的底板1、固定在底板1上且分设在输送带3两侧的两立柱4以及由两立柱4支撑的横梁5。所述底板1由四个可调支脚19支撑。所述立柱4在其中一侧面的上部设有导向槽4‑1,两立柱4以具有导向槽4‑1的面相对设置,横梁5由螺钉5‑1可调连接在两立柱4的导向槽4‑1之间。

底板1上设有偏向一侧的刮漆区1‑1,刮漆区是只能放置一个镇流器的狭部。在底板1的前侧面上设有前挡板16。横梁5上且相对刮漆区1‑1的后侧固定有平移气缸6,平移气缸6的活塞杆向前伸出且固定一提升气缸7,提升气缸7的活塞杆向下伸出且固定有一提升架8,提升架8上固定有用于夹持镇流器Z的夹指气缸9。夹指气缸9在平移气缸6和提升气缸7的配合下作前后上下移动。

在底板1上处于刮漆区1‑1的旁侧设有移动刀座11,本实施例刮漆区处于图4中的左侧,移动刀座11处于右侧。底板1上固定有推刀气缸10,推刀气缸10的活塞杆连接移动刀座11,移动刀座11由推刀气缸10带动左右移动。移动刀座11上部设有窗口11‑1,移动刀座11向着刮漆区1‑1的一侧下部设有突出的垫板11‑2,垫板11‑2能恰好插入底板Z‑2和铜搭头Z‑1之间,另一侧下部设有铰接架11‑3。移动刀座11的窗台上固定有一弹簧14,弹簧14支承一角形刀架13,刀架13的下端由销轴13‑1动连接在移动刀座11的铰接架11‑3上,另一端由螺钉15‑1连接一伸向刮漆区的刮漆刀15,刮漆刀15的高低可调整。移动刀座11的顶面上固定有压刀气缸12,压刀气缸12的活塞杆可下压刀架13,刮漆刀15对镇流器的铜搭头所施加的压力可以通过压刀气缸12内的压力进行调整。刮漆时,由于铜搭头Z‑1下方衬有移动刀座11的垫板11‑2,可以使铜搭头Z‑1承受较大的压力。

在底板1相对刮漆区的后边缘连接有通向输送带3后段的落料斜板17。所述提升架8的后侧面上设有把刮漆区上的镇流器推到落料斜板17上的推板8‑1。

在底板1上连接有悬挂在输送带3上方的引导板18,镇流器在输送带3上沿着引导板18和一侧的护板2组成的引导槽被输送到刮漆区的前侧,本实施例的图4中,引导板18和左侧的护板2组成的引导槽。引导槽的前部为喇叭状,后部使镇流器有序排列。

本发明使用时,镇流器由输送带有序送至刮漆区的前侧,在平移气缸6和提升气缸7配合下,夹指气缸9抓取镇流器Z,把镇流器Z放置在底板1的刮漆区1‑1,在推刀气缸10的推动下,移动刀座11带着刮漆刀15向刮漆区移动,当刮漆刀15处于两铜搭头上方时,移动刀座11的垫板11‑2插入镇流器Z的底板Z‑2和铜搭头Z‑1之间,垫板11‑2衬于铜搭头Z‑1下方,压刀气缸下压刮漆刀15,刮漆刀15触及镇流器的两铜搭头根部,推刀气缸后退,很方便地把两铜搭头上的油漆刮除,当压刀气缸12抬起,在弹簧14作用下,刀架13上抬,刮漆刀脱离铜搭头。当下一个镇流器由夹指气缸9送到刮漆区时,提升架8上的推板8‑1顺便把已经刮好漆的工件推离刮漆区,通过落料斜板17落到输送带3的后段,由输送带3送至收料处。
