【中国实用新型】移动电源租赁柜的防水结构和移动电源租赁设备

有权-审定授权 中国

授权公告日/公开日:
2019.08.16
专利有效期:
2018.12.29-2028.12.29
技术分类:
G07:核算装置
历史运营情况:
价值度指数:
54.0分
交易方式:
转让
价格:
¥5000.00
270 0

发布人

深圳市倍斯特科技股份有限公司

联系人杨双双

13246681127
yss0624@besiter.com.cn
273198489
深圳市宝安区福永街道白石厦社区龙王庙工业区第66幢
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201822278424.0
申请日
20181229
公开/公告号
CN209265593U
公开/公告日
20190816
申请/专利权人
[深圳市倍斯特科技股份有限公司]
发明/设计人
[潘良春, 陈雨, 谢尚明]
主分类号
G07F17/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
广东(44)
颁证日
G06T1/00
代理人
[高星]

摘要

本实用新型涉及移动电源租赁的技术领域,提供了一种移动电源租赁柜的防水结构和移动电源租赁设备,包括下壳和设置在该下壳内的承载座,承载座的盒单元具有电源放置腔和支撑凸台,支撑凸台的周壁与电源放置腔的内壁之间以形成排水通道,盒单元上开设有与排水通道连通的排水孔,盒单元的底部形成有导水管结构,导水管结构具有与排水孔连通的导水槽,下壳包括底板部和连接在底板部的周侧的侧板部,底板部上开设有出水孔。与现有技术对比,通过导水槽将电源放置腔内的液体导出至下壳的底板部上,再由出水孔排出设备外部,从而防止电源板、主控板及各充电板遭到破坏。

法律状态

法律状态公告日 20190816
法律状态 授权
法律状态信息 授权
暂无数据

权利要求

权利要求数量(8

独立权利要求数量(2

1.一种移动电源租赁柜的防水结构,其特征在于,所述移动电源租赁柜包括下壳、设置在该下壳内的承载座以及分别与所述承载座和所述下壳连接的上盖;所述承载座包括主架体、与所述主架体连接的支撑台以及多个盒单元,多个所述盒单元并排且间隔设置在所述主架体上,每个所述盒单元均具有朝上开口且用于放置移动电源的电源放置腔;每个所述盒单元的底部均固定有一充电板组件;所述充电板组件包括固定连接在所述盒单元底部的充电板以及固定在充电板上并用于与所述移动电源连接的连接器;所述盒单元底部形成有供所述连接器的端子置入的弹针安装孔;所述盒单元于所述电源放置腔的底面凸设有支撑凸台,所述弹针安装孔贯穿所述盒单元的底面与所述支撑凸台的顶面;所述支撑凸台的周壁与所述电源放置腔的内壁之间留有预设间隙,以形成排水通道,所述盒单元上开设有与排水通道连通的排水孔,所述盒单元的底部形成有导水管结构,所述导水管结构具有与所述排水孔连通的导水槽,所述下壳包括底板部和连接在所述底板部的周侧的侧板部,所述底板部上开设有出水孔。

2.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述排水孔位于所述盒单元的底部边缘。

3.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述导水管结构从所述盒单元的底部向所述下壳的底板部延伸。

4.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述支撑凸台的顶面凸设形成有多个肋条,相邻的所述肋条之间会形成通向所述支撑凸台边沿的液体流动通道。

5.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述支撑凸台的顶面于所述弹针安装孔的外周凸设形成有围合挡水框。

6.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述盒单元的所述电源放置腔内壁上凸设形成多个凸肋,所述凸肋沿垂直于所述电源放置腔的底面方向延伸。

7.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述底板部的底面凸设形成有支撑凸部,所述底板部的顶面形成有与支撑凸部对应的凹陷部分,所述出水孔位于所述凹陷部分上。

8.一种移动电源租赁设备,其特征在于,包括如权利要求1至7中任一项所述的移动电源租赁柜的防水结构。

1.一种移动电源租赁柜的防水结构,其特征在于,所述移动电源租赁柜包括下壳、设置在该下壳内的承载座以及分别与所述承载座和所述下壳连接的上盖;所述承载座包括主架体、与所述主架体连接的支撑台以及多个盒单元,多个所述盒单元并排且间隔设置在所述主架体上,每个所述盒单元均具有朝上开口且用于放置移动电源的电源放置腔;每个所述盒单元的底部均固定有一充电板组件;所述充电板组件包括固定连接在所述盒单元底部的充电板以及固定在充电板上并用于与所述移动电源连接的连接器;所述盒单元底部形成有供所述连接器的端子置入的弹针安装孔;所述盒单元于所述电源放置腔的底面凸设有支撑凸台,所述弹针安装孔贯穿所述盒单元的底面与所述支撑凸台的顶面;所述支撑凸台的周壁与所述电源放置腔的内壁之间留有预设间隙,以形成排水通道,所述盒单元上开设有与排水通道连通的排水孔,所述盒单元的底部形成有导水管结构,所述导水管结构具有与所述排水孔连通的导水槽,所述下壳包括底板部和连接在所述底板部的周侧的侧板部,所述底板部上开设有出水孔。 2.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述排水孔位于所述盒单元的底部边缘。 3.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述导水管结构从所述盒单元的底部向所述下壳的底板部延伸。 4.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述支撑凸台的顶面凸设形成有多个肋条,相邻的所述肋条之间会形成通向所述支撑凸台边沿的液体流动通道。 5.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述支撑凸台的顶面于所述弹针安装孔的外周凸设形成有围合挡水框。 6.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述盒单元的所述电源放置腔内壁上凸设形成多个凸肋,所述凸肋沿垂直于所述电源放置腔的底面方向延伸。 7.根据权利要求1所述的移动电源租赁柜的防水结构,其特征在于,所述底板部的底面凸设形成有支撑凸部,所述底板部的顶面形成有与支撑凸部对应的凹陷部分,所述出水孔位于所述凹陷部分上。 8.一种移动电源租赁设备,其特征在于,包括如权利要求1至7中任一项所述的移动电源租赁柜的防水结构。

说明书

技术领域

本实用新型涉及移动电源租赁的技术领域,尤其是涉及一种移动电源租赁柜的防水结构和移动电源租赁设备。

背景技术

随着智能手机的普及,人们对于电池续航需求的增长已经超越了电池的技术水平进步,智能手机越来越多占据用户的时长,但是相反地,手机电池的续航水平增长缓慢。

目前,在影院、餐饮等公共场合均会投放有移动电源的租赁设备,以供人们租借使用移动电源,传统的租赁设备上,都会设置二维码,在租借使用前,仅需通过手机对二维码进行扫码,即可取出移动电源进行使用。传统的移动电源租赁设备,包括移动电源租赁柜及移动电源,移动电源租赁柜具有供移动电源置入的充电位,由于移动电源租赁柜的充电位与移动电源之间存在间隙,当不慎洒落液体至移动电源租赁柜上时,液体会从充电位与移动电源之间间隙流入移动电源租赁柜内部,从而造成其内部的电器元件损坏。

发明内容

本实用新型的目的在于提供一种移动电源租赁柜的防水结构和移动电源租赁设备,以解决现有技术中存在的移动电源租赁柜不具有相应的排水结构,进水后容易造成内部的电器元件损坏的技术问题。

本实用新型提供的一种移动电源租赁柜的防水结构,所述移动电源租赁柜包括下壳、设置在该下壳内的承载座以及分别与所述承载座和所述下壳连接的上盖;所述承载座包括主架体、与所述主架体连接的支撑台以及多个盒单元,多个所述盒单元并排且间隔设置在所述主架体上,每个所述盒单元均具有朝上开口且用于放置移动电源的电源放置腔;每个所述盒单元的底部均固定有一充电板组件;所述充电板组件包括固定连接在所述盒单元底部的充电板以及固定在充电板上并用于与所述移动电源连接的连接器;所述盒单元底部形成有供所述连接器的端子置入的弹针安装孔;所述盒单元于所述电源放置腔的底面凸设有支撑凸台,所述弹针安装孔贯穿所述盒单元的底面与所述支撑凸台的顶面;所述支撑凸台的周壁与所述电源放置腔的内壁之间留有预设间隙,以形成排水通道,所述盒单元上开设有与排水通道连通的排水孔,所述盒单元的底部形成有导水管结构,所述导水管结构具有与所述排水孔连通的导水槽,所述下壳包括底板部和连接在所述底板部的周侧的侧板部,所述底板部上开设有出水孔。

进一步地,所述排水孔位于所述盒单元的底部边缘。

进一步地,所述导水管结构从所述盒单元的底部向所述下壳的底板部延伸。

进一步地,所述支撑凸台的顶面凸设形成有多个肋条,相邻的所述肋条之间会形成通向所述支撑凸台边沿的液体流动通道。

进一步地,所述支撑凸台的顶面于所述弹针安装孔的外周凸设形成有围合挡水框。

进一步地,所述盒单元的所述电源放置腔内壁上凸设形成多个凸肋,所述凸肋沿垂直于所述电源放置腔的底面方向延伸。

进一步地,所述底板部的底面凸设形成有支撑凸部,所述底板部的顶面形成有与支撑凸部对应的凹陷部分,所述出水孔位于所述凹陷部分上。

本实用新型提供的一种移动电源租赁设备,包括上述的移动电源租赁柜的防水结构。

与现有技术对比,本实用新型提供的移动电源租赁柜的防水结构,包括下壳和设置在该下壳内的承载座,承载座的盒单元具有电源放置腔和支撑凸台,支撑凸台的周壁与电源放置腔的内壁之间以形成排水通道,盒单元上开设有与排水通道连通的排水孔,盒单元的底部形成有导水管结构,导水管结构具有与排水孔连通的导水槽,下壳包括底板部和连接在底板部的周侧的侧板部,底板部上开设有出水孔,这样,通过导水槽将电源放置腔内的液体导出至下壳的底板部上,再由出水孔排出设备外部,从而防止电源板、主控板及各充电板遭到破坏。

与现有技术对比,本实用新型提供的移动电源租赁设备,采用上述的移动电源租赁柜的防水结构,具有较好的防水性能。

附图说明

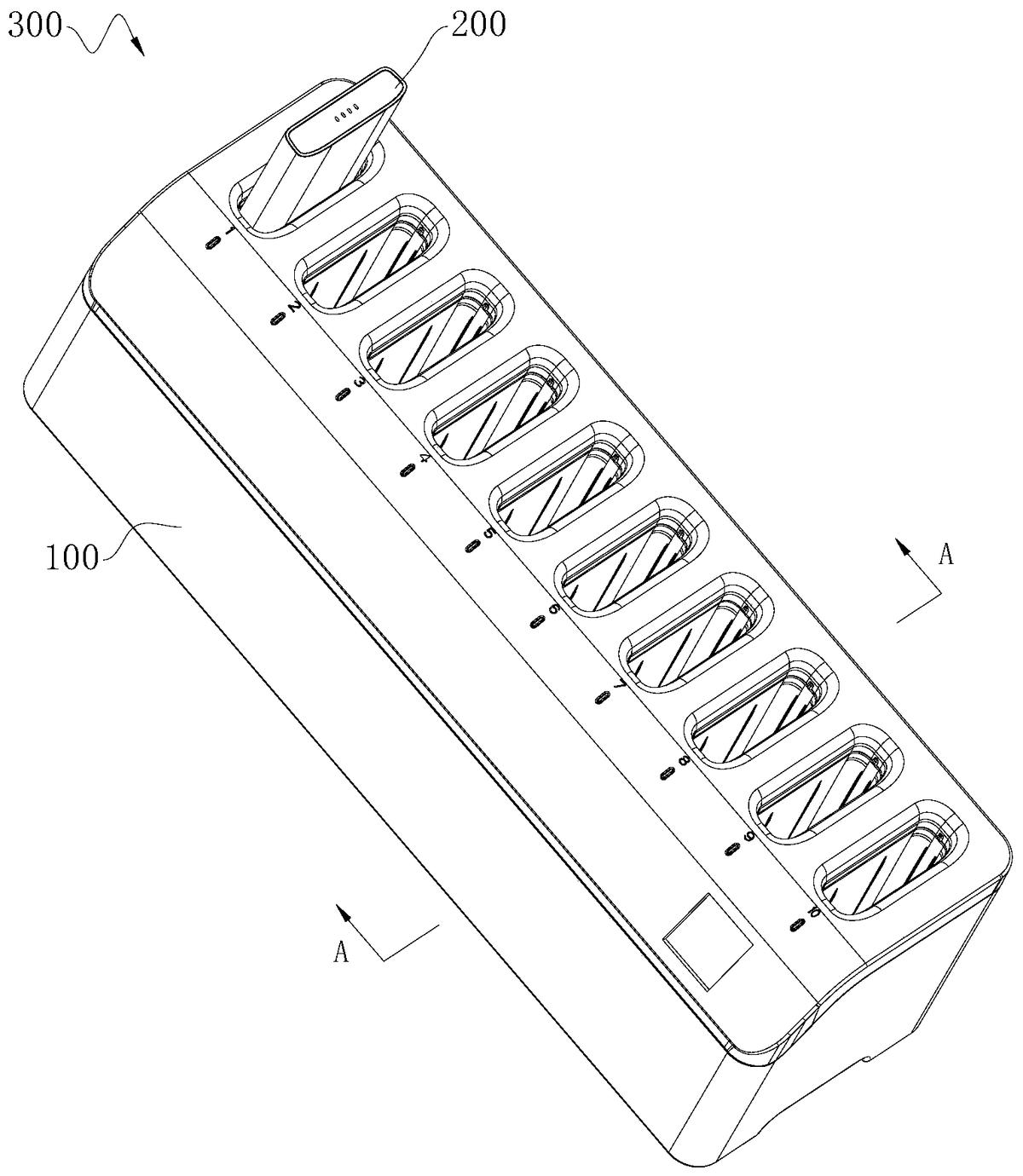

图1是本实用新型实施例提供的移动电源租赁设备的立体示意图;

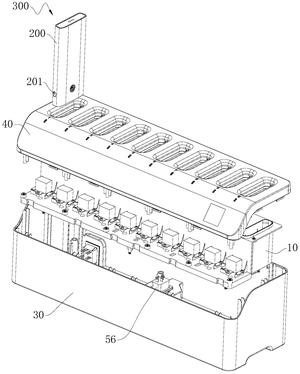

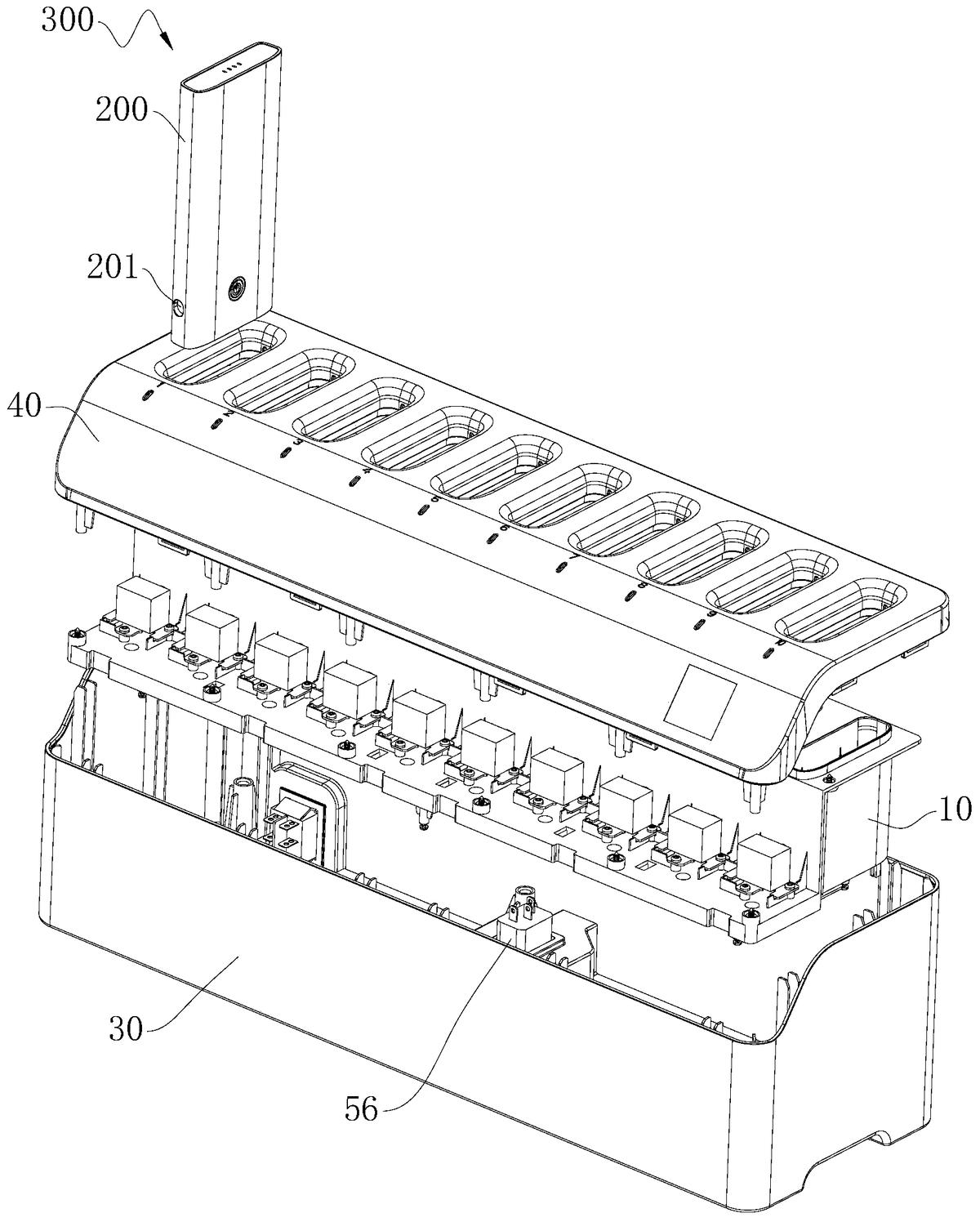

图2是本实用新型实施例提供的移动电源租赁设备的分解示意图;

图3为图1中A-A面的剖视图;

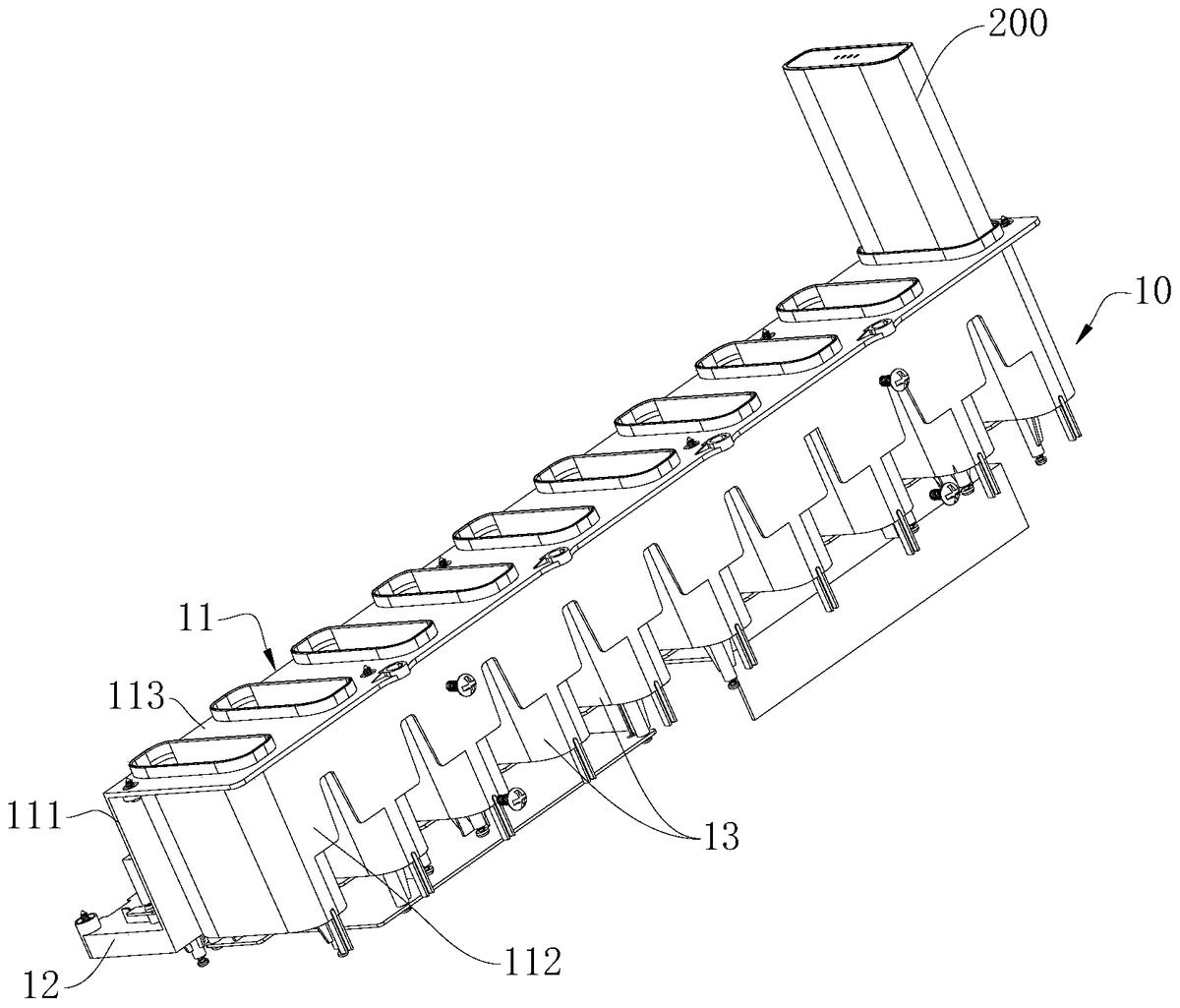

图4是本实用新型实施例提供的承载座与移动电源的立体示意图;

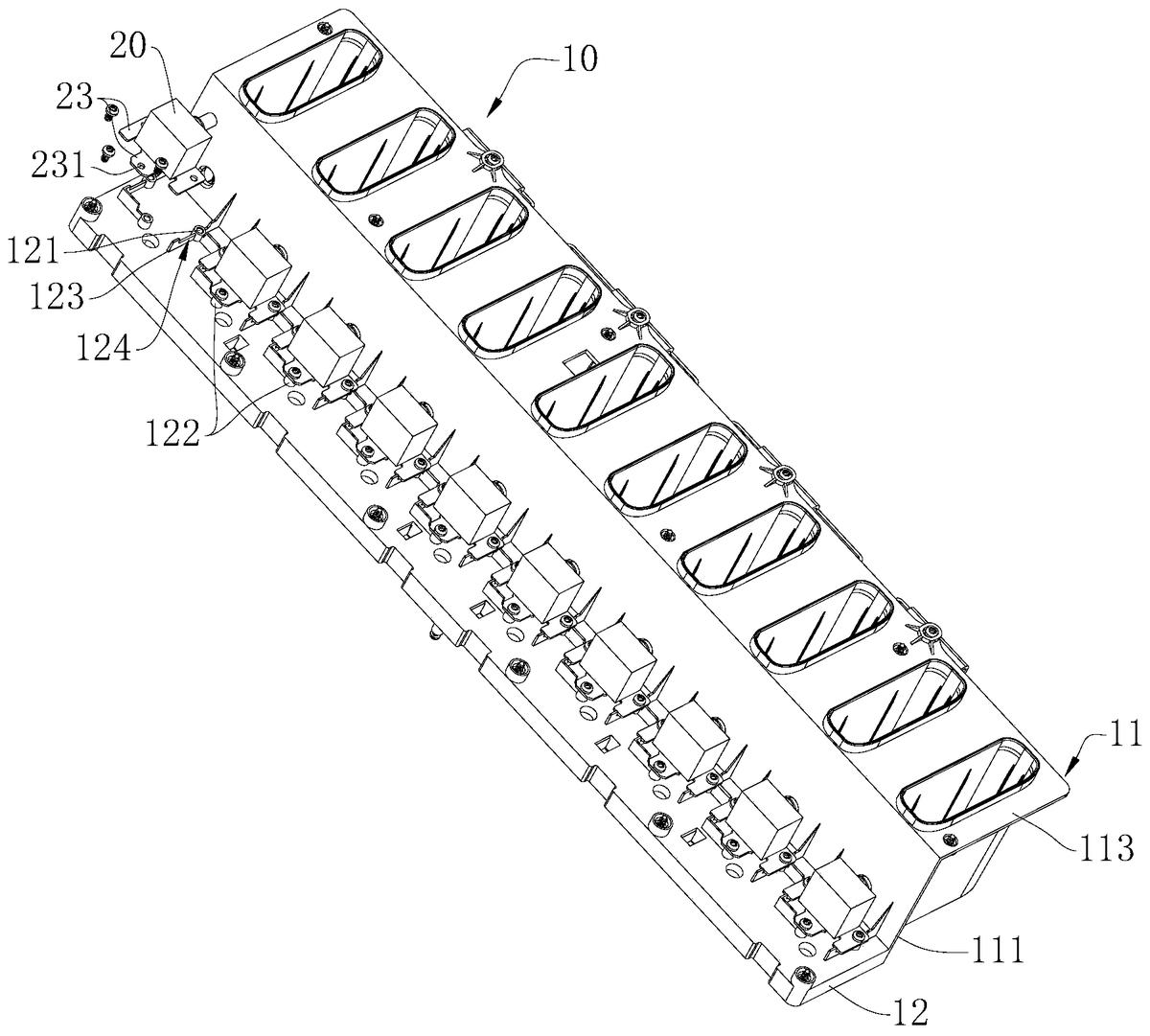

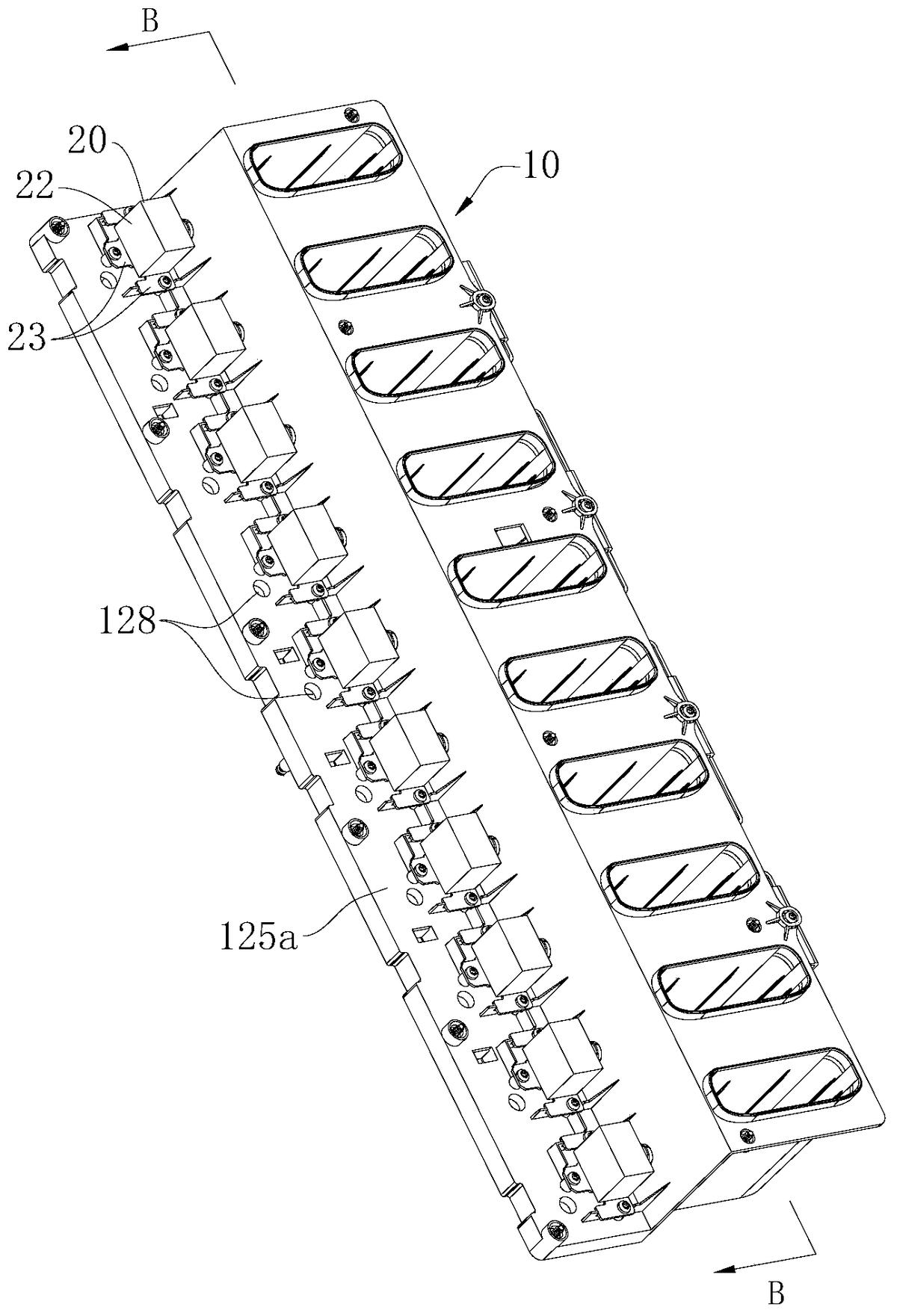

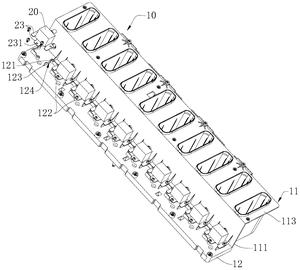

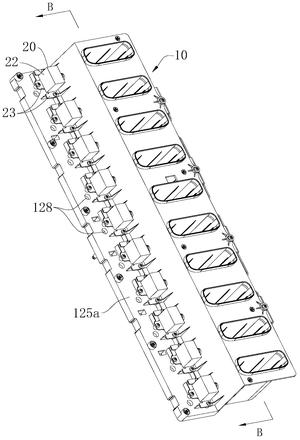

图5是本实用新型实施例提供的承载座和电池锁的立体示意图一;

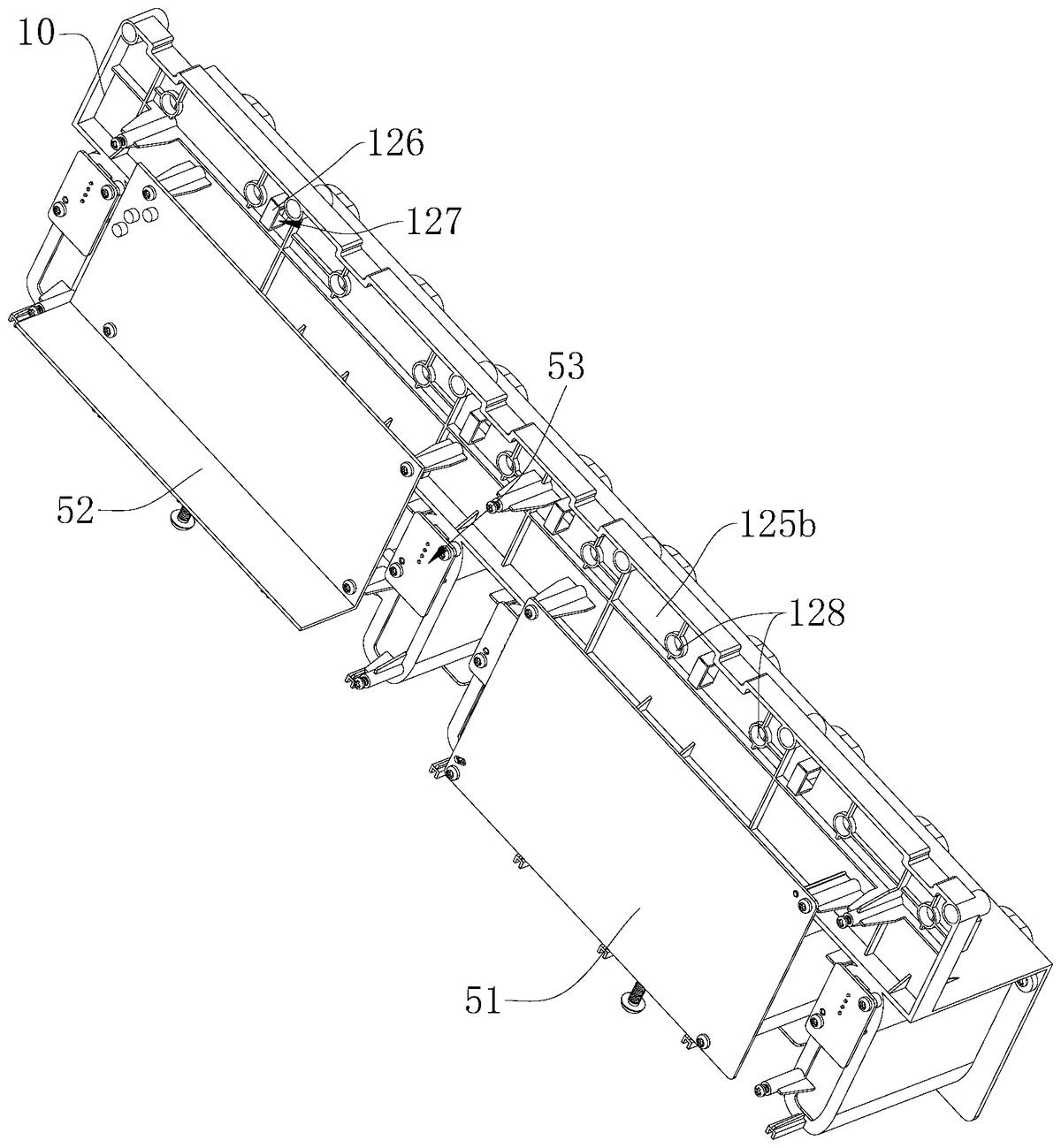

图6是本实用新型实施例提供的承载座和电池锁的立体示意图二;

图7是本实用新型实施例提供的承载座和电池锁的分解示意图;

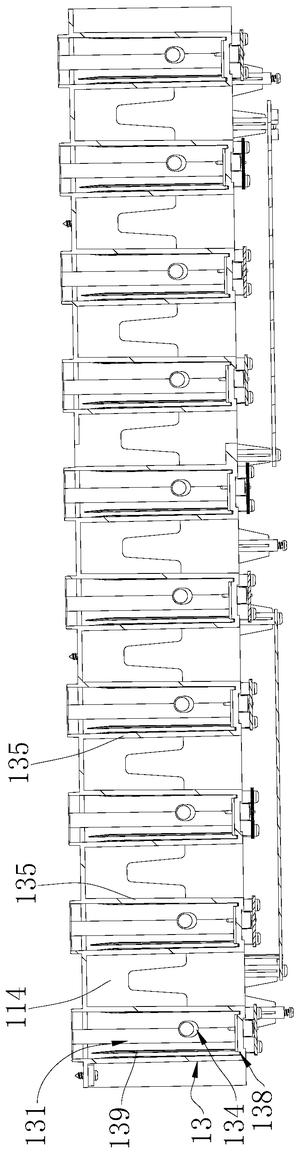

图8为图5中B-B面的剖视图;

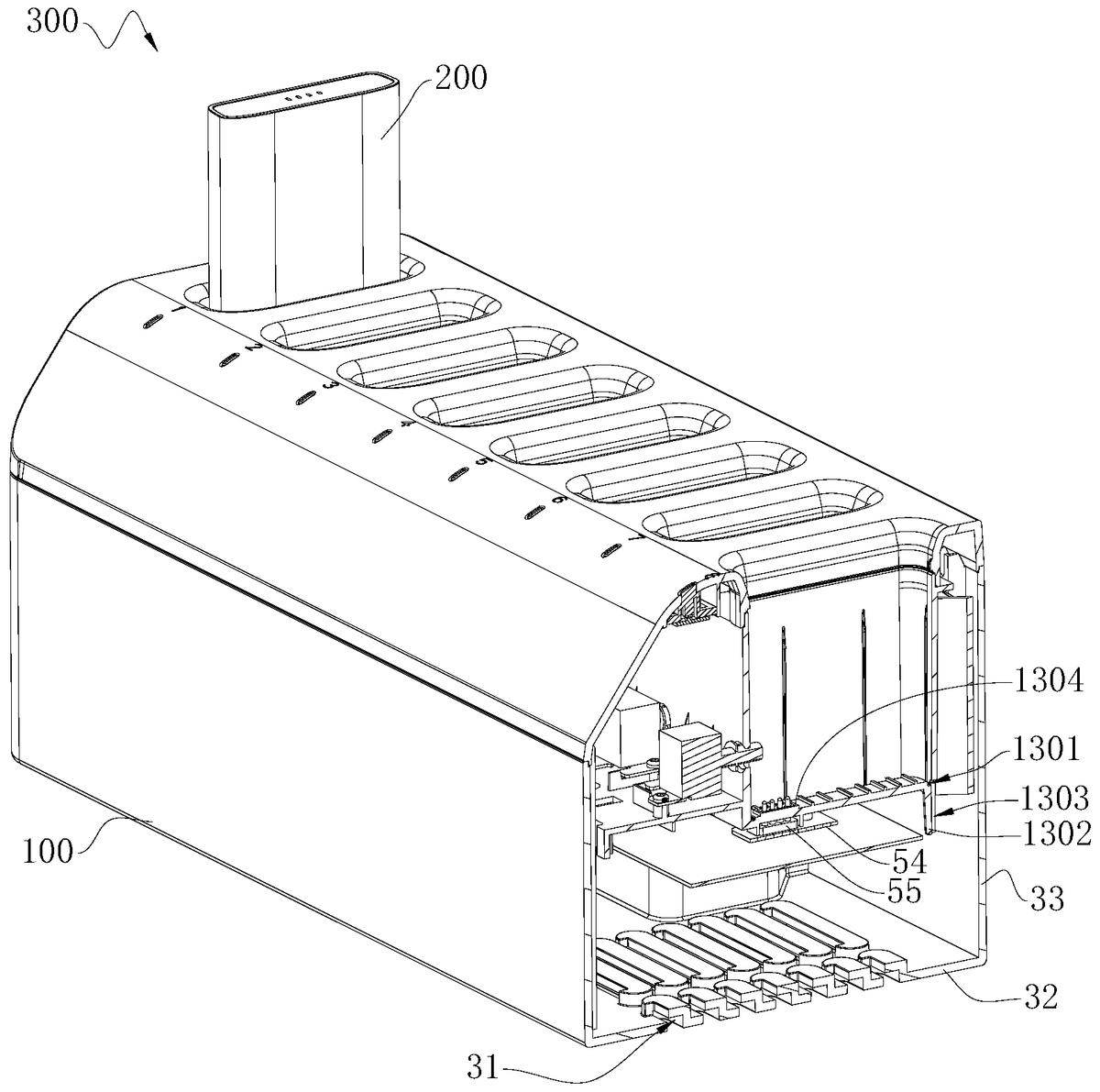

图9是本实用新型实施例提供的移动电源租赁设备的剖视示意图;

图10是本实用新型实施例提供的移动电源租赁柜的剖视示意图。

主要元件符号说明

300:移动电源租赁设备 200:移动电源

201:锁孔 100:移动电源租赁柜

10:承载座 11:主架体

111:第一纵向板 112:第二纵向板

113:遮挡板 114:加强筋

12:支撑台 121:定位固定孔

122:支撑螺柱 123:限位壁板

124:限位凹部

13:盒单元 131:电源放置腔

132:第一单元侧部 133:第二单元侧部

134:过孔 135:中间单元侧部

136:支撑凸台 137:肋条

138:排水通道 139:凸肋

20:电磁锁 21:锁芯

22:壳体 23:定位安装脚片

231:定位孔 30:下壳

31:散热孔 40:上盖

50:内部空间 60:壁挂支架

51:主控板 52:电源板

53:充电板组件 125:支撑横板

125a:第一面 125b:第二面

126:束线部 127:束线通孔

54:充电板 128:过线孔

55:连接器 56:电源输入接头

32:底板部 33:侧板部

13a:弹针安装孔 1301:排水孔

1302:导水管结构 1303:导水槽

1304:围合挡水框 35:凹陷部分

34:支撑凸部 36:出水孔

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,所描述的实施例是本实用新型的一部分实施例,而不是全部的实施例。基于所描述的本实用新型的实施例,本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

为了使本领域的技术人员更好地理解本实用新型的技术方案,下面结合具体附图对本实用新型的实现进行详细的描述。

为叙述方便,下文中所称的“前”“后”“左”“右”“上”“下”与附图本身的前、后、左、右、上、下方向一致,但并不对本实用新型的结构起限定作用。

除非另作定义,此处使用的技术术语或者科学术语应当为本实用新型所属领域内具有一般技能的人士所理解的通常意义。本实用新型专利申请说明书以及权利要求书中使用的“第一”、“第二”以及类似的词语并不表示任何顺序、数量或者重要性,而只是用来区分不同的组成部分。同样,“一个”或者“一”等类似词语也不表示数量限制,而是表示存在至少一个。

如图1至10所示,为本实用新型提供的一较佳实施例。

本实施例提供的移动电源租赁柜100的防水结构,该移动电源租赁柜100 包括下壳30、设置在该下壳30内的承载座10以及分别与承载座10和下壳30 连接的上盖40;承载座10包括主架体11、与主架体11连接的支撑台12以及多个盒单元13,多个盒单元13并排且间隔设置在主架体11上,每个盒单元13 均具有朝上开口且用于放置移动电源200的电源放置腔131;每个盒单元13的底部均固定有一充电板组件53;充电板组件53包括固定连接在盒单元13底部的充电板54以及固定在充电板54上并用于与移动电源200连接的连接器55;盒单元13底部形成有供连接器55的端子置入的弹针安装孔;盒单元13于电源放置腔131的底面凸设有支撑凸台136,弹针安装孔贯穿盒单元13的底面与支撑凸台136的顶面;支撑凸台136的周壁与电源放置腔131的内壁之间留有预设间隙,以形成排水通道138,盒单元13上开设有与排水通道138连通的排水孔1301,盒单元13的底部形成有导水管结构1302,导水管结构1302具有与排水孔1301连通的导水槽1303,下壳30包括底板部32和连接在底板部32的周侧的侧板部33,底板部32上开设有出水孔36。

上述的移动电源租赁柜100的防水结构,通过导水槽1303将电源放置腔 131内的液体导出至下壳30的底板部32上,再由出水孔36排出设备外部,从而防止电源板52、主控板51及各充电板54遭到破坏。

参见图1至10,本实施例的移动电源租赁设备300,包括移动电源租赁柜 100和移动电源200,移动电源租赁柜100包括下壳30、设置在该下壳30内的承载座10以及分别与承载座10和下壳30连接的上盖40;下壳30、承载座10、上盖40之间共同界定出内部空间50,内部空间50中设置有与承载座10连接固定的壁挂支架60以及固定连接在承载座10的底部的主控板51和电源板52,主控板51和所述电源板52并排且间隔设置,主控板51和电源板52电性连接,电源板52通过电源输入接头56与外部的电源电性连接,并给主控板51以及各电器元件供电。在本实施例中,下壳30包括底板部32和连接在底板部32的周侧的侧板部33,承载座10包括主架体11、与主架体11连接的支撑台12以及盒单元13,主架体11、支撑台12及盒单元13为一体成型制得,盒单元13的数量为但不局限于十个,十个盒单元13并排且间隔设置在主架体11上,每个盒单元13均具有朝上开口且用于放置移动电源200的电源放置腔131。每个盒单元13均包括第一单元侧部132、与第一单元侧部132相对的第二单元侧部 133,以及分别与第一单元侧部132和第二单元侧部133连接的两个中间单元侧部135。

参见图1至10,每个盒单元13的底部均固定有充电板组件53,充电板组件53包括固定连接在盒单元13底部的充电板54以及固定在充电板54上并用于与移动电源200连接的连接器55,在本实施例中,主控板51通过电源线分别与各充电板54电性连接,以控制充电板54给移动电源200充电。连接器55 为弹簧针连接器,盒单元13底部形成有供弹簧针连接器的弹簧针置入的弹针安装孔。

参见图1至10,在本实施例中,主架体11包括第一纵向板111、第二纵向板112、遮挡板113,遮挡板113分别与第一纵向板111和第二纵向板112连接,第一纵向板111、第二纵向板112大致平行,遮挡板113从第一纵向板111延伸至第二纵向板112。第一纵向板111分别与各第一单元侧部132连接,第二纵向板112分别与各第二单元侧部133连接,多个盒单元13分别穿设于遮挡板 113,支撑台12形成在第一纵向板111的背离第二纵向板112一侧上,需要说明的是,壁挂支架60连接在第二纵向板112一侧,下壳30、承载座10、上盖 40连接组装后,遮挡板113能够对上盖40进一步地限位,并对各盒单元13进行支撑,采用第一纵向板111、第二纵向板112及遮挡板113的主架体11结构,结构强度较大,不易变形。

参见图1至10,作为进一步地优化,相邻的盒单元13之间设置有加强筋 114,加强筋114分别与两相邻的盒单元13的中间单元侧部135相连,以进一步地提高承载座10的连接强度。

参见图1至10,电磁锁20,设置在支撑台12上,在本实施例中,支撑台 12包括一支撑横板125,支撑横板125具有相对的第一面125a和第二面125b,电磁锁20固定支撑在支撑横板125的第一面125a上,电磁锁20的数量为但不局限于十个,与十个盒单元13分别一一对应,主控板51通过电源线分别与各电磁锁20电性连接,并能控制电磁锁20的锁芯21动作。每个电磁锁20均具有锁芯21,第一单元侧部132上开设有与电源放置腔131连通且供锁芯21穿过的过孔134,移动电源200的侧壁上开设有供锁芯21滑入和滑出的锁孔201。

具体地,电磁锁20还包括壳体22、设置在壳体22内并用于驱动锁芯21 移动的电磁驱动装置(图未示)及设置在壳体22底部的三个定位安装脚片23,锁芯21滑动设置在壳体22上,电磁驱动装置包括电磁铁和弹簧,容易理解的是,在电磁铁通电后,控制锁芯21沿锁芯21轴向向盒单元13的外侧移动,使锁芯21与移动电源200的锁孔201分离,同时压缩弹簧;在电磁铁断电后,受压缩的弹簧驱使锁芯21沿锁芯21轴向向盒单元13的内侧移动,锁芯21滑入锁孔201后将移动电源200锁附在盒单元13中。电磁锁20为现有技术中能够实现上述功能及动作的一切电磁锁20。

参见图1至10,三个定位安装脚片23均位于其底面的定位面,定位面位于同一平面上,每个定位安装脚片23上均开设有定位孔231,支撑台12的支撑横板125上形成有与定位孔231对应的定位固定孔121,三个定位孔231呈三角形的分布,通过螺钉等紧固件穿过定位孔231后拧入对应的定位固定孔121 内,从而将定位安装脚片23固定在支撑横板125上,容易理解的是,采用三角定位方式,电磁锁20安装更为精准,且安装后具有较高的连接强度,能抵抗更强的外力干扰。

参见图1至10,支撑横板125上凸设形成有支撑螺柱122,定位固定孔121 设置在支撑螺柱122的顶面上,支撑横板125上形成有与支撑螺柱122连接的限位壁板123,限位壁板123上设置有与定位安装脚片23配合限位的限位凹部 124。可以理解的是,采用限位壁板123的限位凹部124与定位安装脚片23之间的配合限位,能够对定位安装脚片23快速定位和固定,从而便于电磁锁20 的快速安装固定。

参见图1至10,过孔134为沿垂直于支撑横板125的表面方向延伸的腰形孔,在安装电磁锁20时,先将电磁锁20的锁芯21插入过孔134内,再将电磁锁20的定位安装脚片23放入对应的限位凹部124中,使定位安装脚片23的定位孔231与支撑螺柱122上的定位固定孔121对齐,拧入螺钉即可将电磁锁20 固定。

从图3可以看出,锁芯21与过孔134的底端的内壁之间的间距大于锁芯 21与过孔134的顶端的内壁之间的间距,也就是说,电磁锁20安装后,锁芯 21紧挨着过孔134的上端(图示的上端),锁芯21距过孔134下端(图示的下端)的间隙大于锁芯21距上端的间隙。需要指出的是,采用过孔134设计为腰形孔,是为了方便电磁锁20的安装,将电磁锁20的锁芯21紧挨过孔134 的上端,能够在电磁锁20未解锁时,人为向外拉扯移动电源200,锁芯21的活动空间受限,能很好地避免人为地将移动电源200抽离盒单元13。

参见图1至10,支撑台12上开设有过线孔128,在本实施例中,过线孔 128的数量为但不局限于十个,十个过线孔128与十个电磁锁20分别一一对应,每个过线孔128均贯穿第一面125a与第二面125b设置,第二面125b上形成有多个束线部126,每个束线部126均具有供束线带捆绑的束线通孔127,容易理解的是,与电磁锁20连接的电源线能够从过线孔128穿出,并通过束线带捆绑在束线部126上,从而使内部的电源线整齐布置,提高了空间利用率。

参见图1至10,在本实施例中,盒单元13于电源放置腔131的底面凸设有支撑凸台136,弹针安装孔贯穿盒单元13的底面与支撑凸台136的顶面,支撑凸台136的周壁与电源放置腔131的内壁之间留有预设间隙,以形成排水通道138,盒单元13上开设有与排水通道138连通的排水孔1301,排水孔1301 位于盒单元13的底部边缘,底板部32上开设有出水孔36。支撑凸台136的顶面凸设形成有多个肋条137,相邻的肋条137之间会形成通向支撑凸台136边沿的液体流动通道,通过肋条137对移动电源200的支撑,使移动电源200的底面与电源放置腔131的底面分隔,在电源放置腔131内不慎倒入液体时,液体也会从相邻的肋条137之间形成的液体流动通道流入排水通道138中,肋条 137能够减少移动电源200底面的积液现象,从而避免移动电源200以及设置在电源放置腔131内的充电板54受损。

参见图1至10,在本实施例中,盒单元13的底部形成有导水管结构1302,导水管结构1302具有与排水孔1301连通的导水槽1303,导水管结构1302从盒单元13的底部向下壳30的底板部32延伸,并与电源板52、主控板51及各充电板54错开,这样,能够通过导水槽1303将电源放置腔131内的液体导出至下壳30的底板部32上,再由出水孔36排出设备外部,从而防止电源板52、主控板51及各充电板54遭到破坏。

参见图1至10,在本实施例中,底板部32的底面凸设形成有支撑凸部34,底板部32的顶面形成有与支撑凸部34对应的凹陷部分35,出水孔36位于凹陷部分35上,容易理解的是,凹陷部分35在底板部32的表面形成一个低洼区域,容易使流至底板部32上的液体流入该凹陷部分35中,再通过出水孔36 排出。

参见图1至10,在本实施例中,支撑凸台136的顶面于弹针安装孔的外周凸设形成有围合挡水框1304,该围合挡水框1304的外壁与肋条137相连,且围合挡水框1304的顶面与肋条137的顶面齐平,这样,通过围合挡水框1304 对弹针安装孔及弹簧针连接器的包裹,以将流动至该支撑凸台136上的液体隔离开,从而避免液体流入弹针安装孔内破坏其内部的充电板组件53。

参见图1至10,盒单元13的电源放置腔131内壁上凸设形成多个凸肋139,凸肋139沿垂直于电源放置腔131的底面方向延伸,凸肋139能够对移动电源 200进行引导,并能够减少移动电源200与凸肋139之间的摩擦。

参见图1至10,下壳30上开设有散热孔31,该散热孔31连通内部空间 50与外部大气,能够将内部空间50中的热量导出。

以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等,均应包含在本实用新型的保护范围之内。
