无权-未缴年费 中国
著录项
摘要
本实用新型公开了一种SFP高速电连接器,包括绝缘块,绝缘块上设置有导电端,第一接地端与第二接地端通过屏蔽件固定连接,第一接地端、第二接地端以及屏蔽件为一体式结构。其中,因应SFP高速电连接器高速传输的性能要求,绝缘块上设置有开孔,而信号端位于绝缘块内的部分会因开孔而暴露,受到外界信号的干扰,因而,设置屏蔽件能够对信号端的暴露部分进行隔绝屏蔽,改变磁力线的空间分布,避免因串扰产生的谐振,提高SFP高速电连接器的抗电磁干扰能力,且屏蔽件与第一接地端和第二接地端为一体式结构,一次性加工,不需要额外安装设置,使用方便,生产成本低,第一接地端和第二接地端相连接,能够很好的改善信号传输所产生的串扰谐振问题。
法律状态
法律状态公告日 | 20231229 |
法律状态 | 专利权的终止 |
法律状态信息 | 未缴年费专利权终止 IPC(主分类):H01R 13/6581 专利号:ZL2018221400258 申请日:20181219 授权公告日:20190611 终止日期: |
法律状态公告日 | 20200908 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):H01R 13/6581 专利号:ZL2018221400258 登记生效日:20200819 变更事项:专利权人 变更前权利人:东莞铭普光磁股份有限公司 变更后权利人:东莞铭同精密电子有限公司 变更事项:地址 变更前权利人:523343 广东省东莞市石排镇庙边王沙迳村中九路 变更后权利人:523000 广东省东莞市石排镇庙边王石岗路22号 |
法律状态公告日 | 20190611 |
法律状态 | 授权 |
法律状态信息 | 授权 |
事务数据公告日 | 20200908 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):H01R 13/6581 专利号:ZL2018221400258 登记生效日:20200819 变更事项:专利权人 变更前权利人:东莞铭普光磁股份有限公司 变更后权利人:东莞铭同精密电子有限公司 变更事项:地址 变更前权利人:523343 广东省东莞市石排镇庙边王沙迳村中九路 变更后权利人:523000 广东省东莞市石排镇庙边王石岗路22号 |
权利要求
权利要求数量(7)
独立权利要求数量(1)
1.一种SFP高速电连接器,其特征在于,包括绝缘块(2),所述绝缘块(2)上设置有导电端(1),所述导电端(1)包括接地端(11)与信号端(12),所述接地端(11)包括第一接地端与第二接地端,所述信号端(12)设置于所述第一接地端与所述第二接地端之间,所述第一接地端与所述第二接地端通过用于遮挡所述绝缘块(2)上的开孔、以屏蔽外界对所述信号端(12)干扰的屏蔽件(111)固定连接,所述第一接地端、所述第二接地端以及所述屏蔽件(111)为一体式结构。
2.根据权利要求1所述的SFP高速电连接器,其特征在于,还包括绝缘本体(3),所述绝缘本体(3)上设置有导电端插口,所述绝缘块(2)固定于所述绝缘本体(3)上,所述导电端(1)与所述导电端插口连接。
3.根据权利要求2所述的SFP高速电连接器,其特征在于,所述绝缘块(2)上设置有钩型伸出臂(21),所述绝缘本体(3)上设置有与所述钩型伸出臂(21)卡接的卡槽,以固定所述绝缘块(2)于所述绝缘本体(3)上。
4.根据权利要求3所述的SFP高速电连接器,其特征在于,所述绝缘本体(3)为方形胶芯。
5.根据权利要求4所述的SFP高速电连接器,其特征在于,所述绝缘块(2)为注塑成型的塑料块。
6.根据权利要求5所述的SFP高速电连接器,其特征在于,所述开孔为方形孔,所述屏蔽件(111)为大于所述方形孔的方形铜片。
7.根据权利要求1至6任一项所述的SFP高速电连接器,其特征在于,所述导电端(1)的数量为两组,两组所述导电端(1)并排固定于所述绝缘块(2)上。
说明书
本实用新型涉及高速信号传输技术领域,更具体地说,涉及一种SFP高速电连接器。
SFP28连接器又被称为25GSFP28高速连接器,SFP(Small Form-factorPluggable,小型可插拔),它是一种单通道传输速率为25Gbps的高速电连接器,主要用于25G以太网和100G以太网中。25G的出现在一定程度上弥补了高速率连接器产品价格过高、功耗过大,而10G连接器速率又不能满足用户需求的缺陷。行业对传输速率要求越来越高,通信设备密度越来越小,对传输速度要求不断提升,而在高速信号传输中存在衰减、耦合、串扰等等问题,影响高速传输信号的完整性。
综上所述,如何提供一种SFP高速电连接器,能够避免高速传输信号的完整性被破坏,是目前本领域技术人员亟待解决的问题。
有鉴于此,本实用新型的目的是提供一种SFP高速电连接器,能够保证高速传输信号的完整性。
为了实现上述目的,本实用新型提供如下技术方案:
一种SFP高速电连接器,包括绝缘块,所述绝缘块上设置有导电端,所述导电端包括接地端与信号端,所述接地端包括第一接地端与第二接地端,所述信号端设置于所述第一接地端与所述第二接地端之间,所述第一接地端与所述第二接地端通过用于遮挡所述绝缘块上的开孔、以屏蔽外界对所述信号端干扰的屏蔽件固定连接,所述第一接地端、所述第二接地端以及所述屏蔽件为一体式结构。
优选的,还包括绝缘本体,所述绝缘本体上设置有导电端插口,所述绝缘块固定于所述绝缘本体上,所述导电端与所述导电端插口连接。
优选的,所述绝缘块上设置有钩型伸出臂,所述绝缘本体上设置有与所述钩型伸出臂卡接的卡槽,以固定所述绝缘块于所述绝缘本体上。
优选的,所述绝缘本体为方形胶芯。
优选的,所述绝缘块为注塑成型的塑料块。
优选的,所述开孔为方形孔,所述屏蔽件为大于所述方形孔的方形铜片。
优选的,所述导电端的数量为两组,两组所述导电端并排固定于所述绝缘块上。
本实用新型提供的SFP高速电连接器,包括绝缘块,绝缘块上设置有导电端,导电端包括接地端与信号端,接地端包括第一接地端与第二接地端,信号端设置于第一接地端与第二接地端之间,第一接地端与第二接地端通过用于遮挡绝缘块上的开孔、以屏蔽外界对信号端干扰的屏蔽件固定连接,第一接地端、第二接地端以及屏蔽件为一体式结构。
其中,因应SFP高速电连接器高速传输的性能要求,绝缘块上设置有开孔,而信号端位于绝缘块内的部分会因开孔而暴露,受到外界信号的干扰,因而,设置屏蔽件能够对信号端的暴露部分进行隔绝屏蔽,改变磁力线的空间分布,避免因串扰产生的谐振,提高SFP高速电连接器的抗电磁干扰能力,且屏蔽件与第一接地端和第二接地端为一体式结构,一次性加工,不需要额外安装设置,使用方便,生产成本低,第一接地端和第二接地端相连接,能够很好的改善信号传输所产生的串扰谐振问题。
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据提供的附图获得其他的附图。

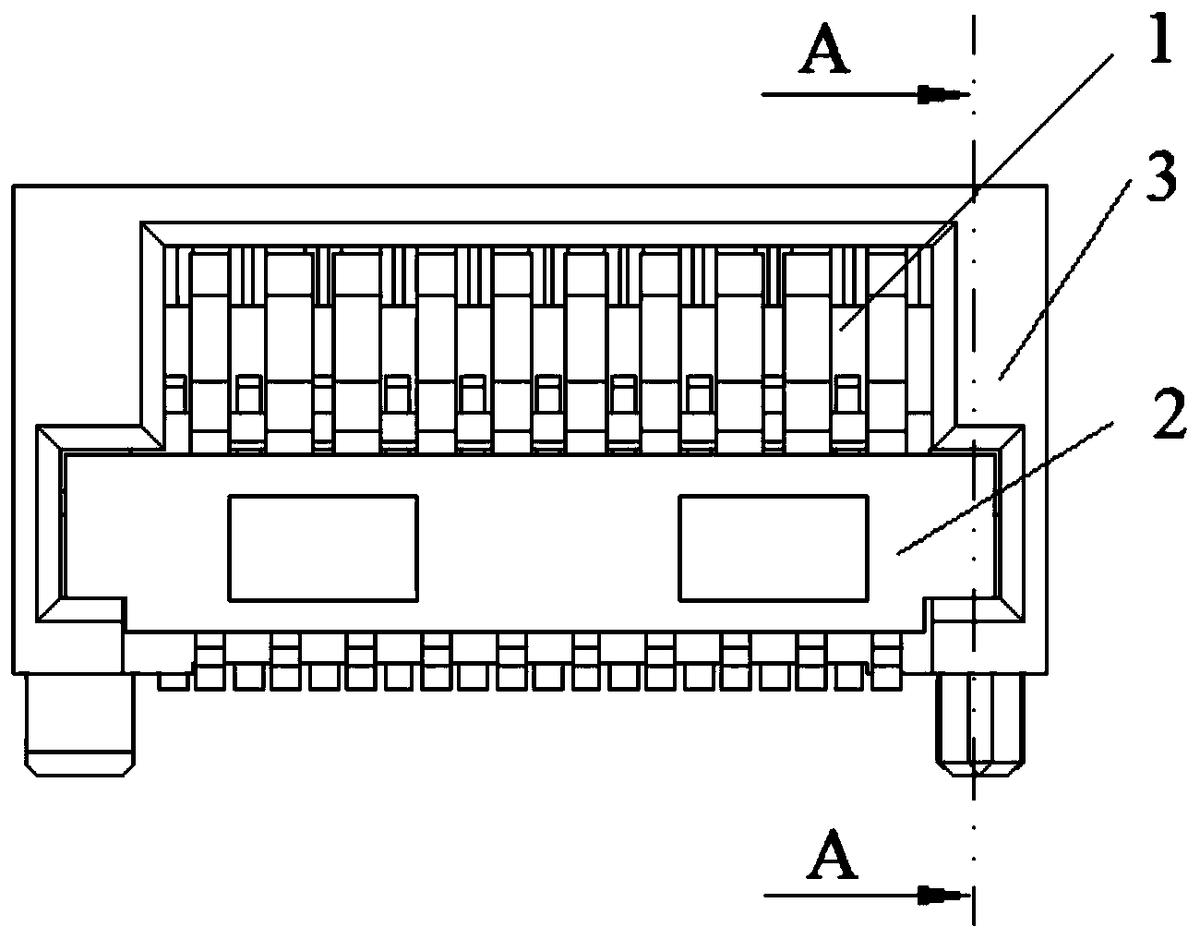

图1为本实用新型所提供的SFP高速电连接器的正视图;

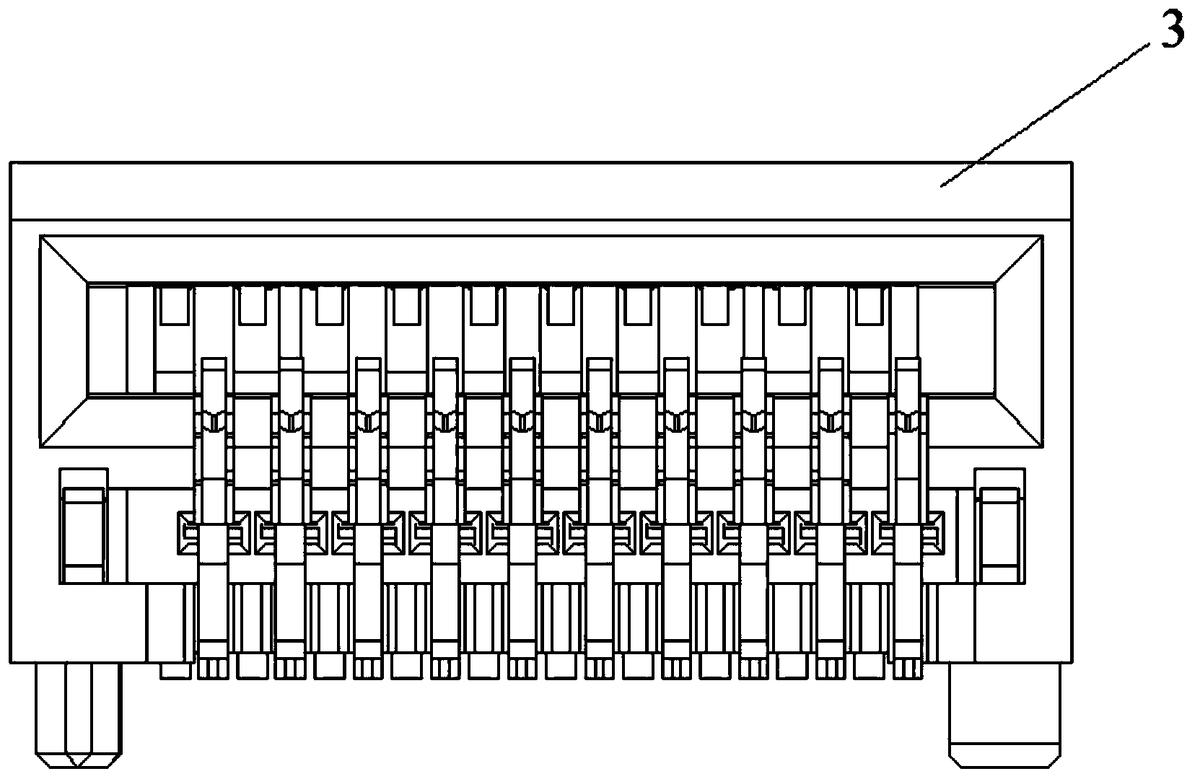

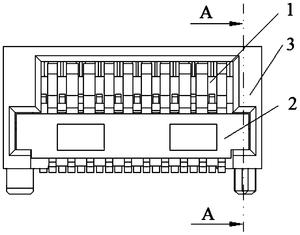

图2为本实用新型所提供的SFP高速电连接器的后视图;

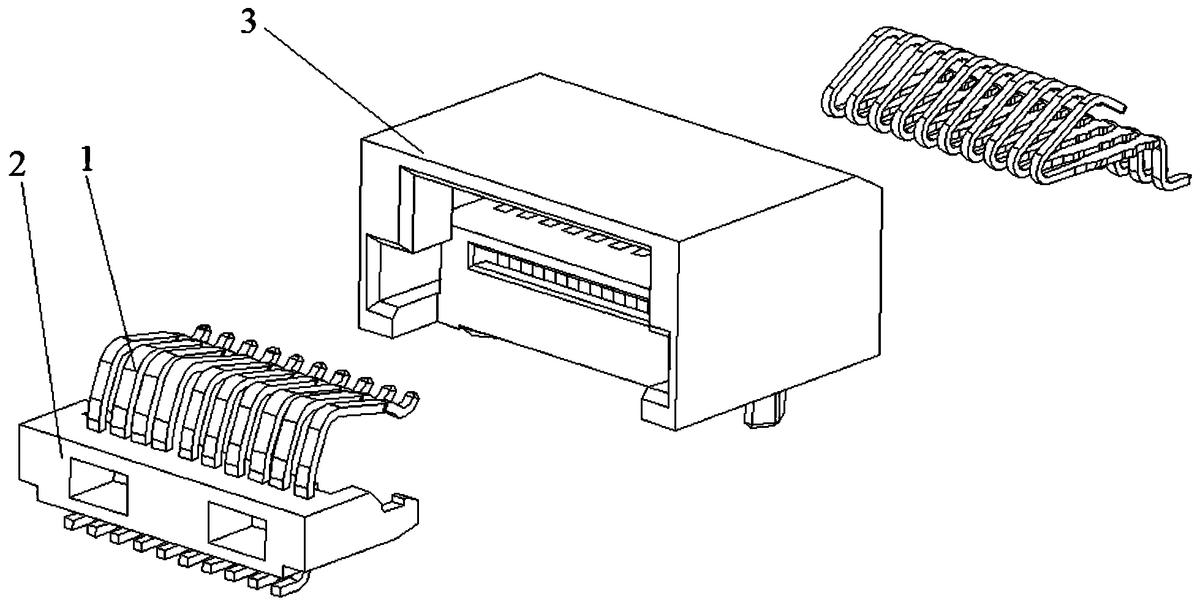

图3为本实用新型所提供的SFP高速电连接器的爆炸图;

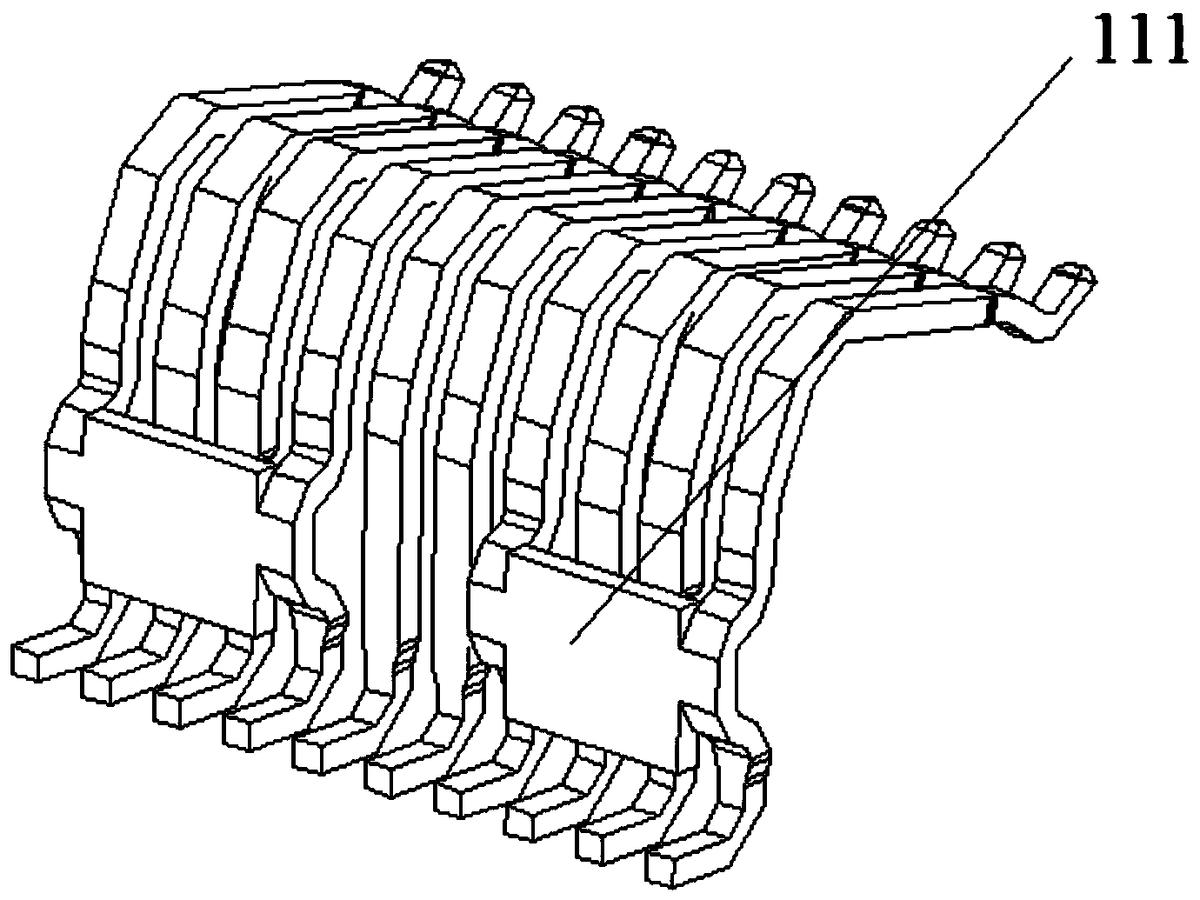

图4为本实用新型所提供的导电端的结构示意图;
图5为本实用新型所提供的导电端的俯视图;

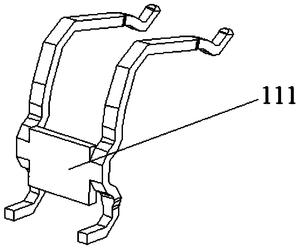

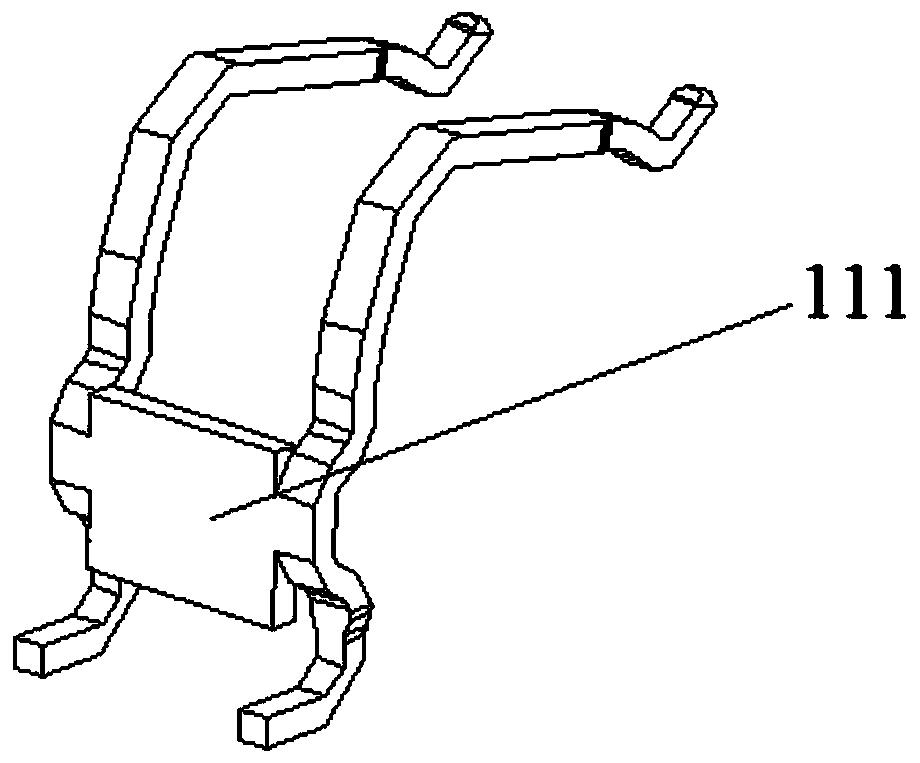

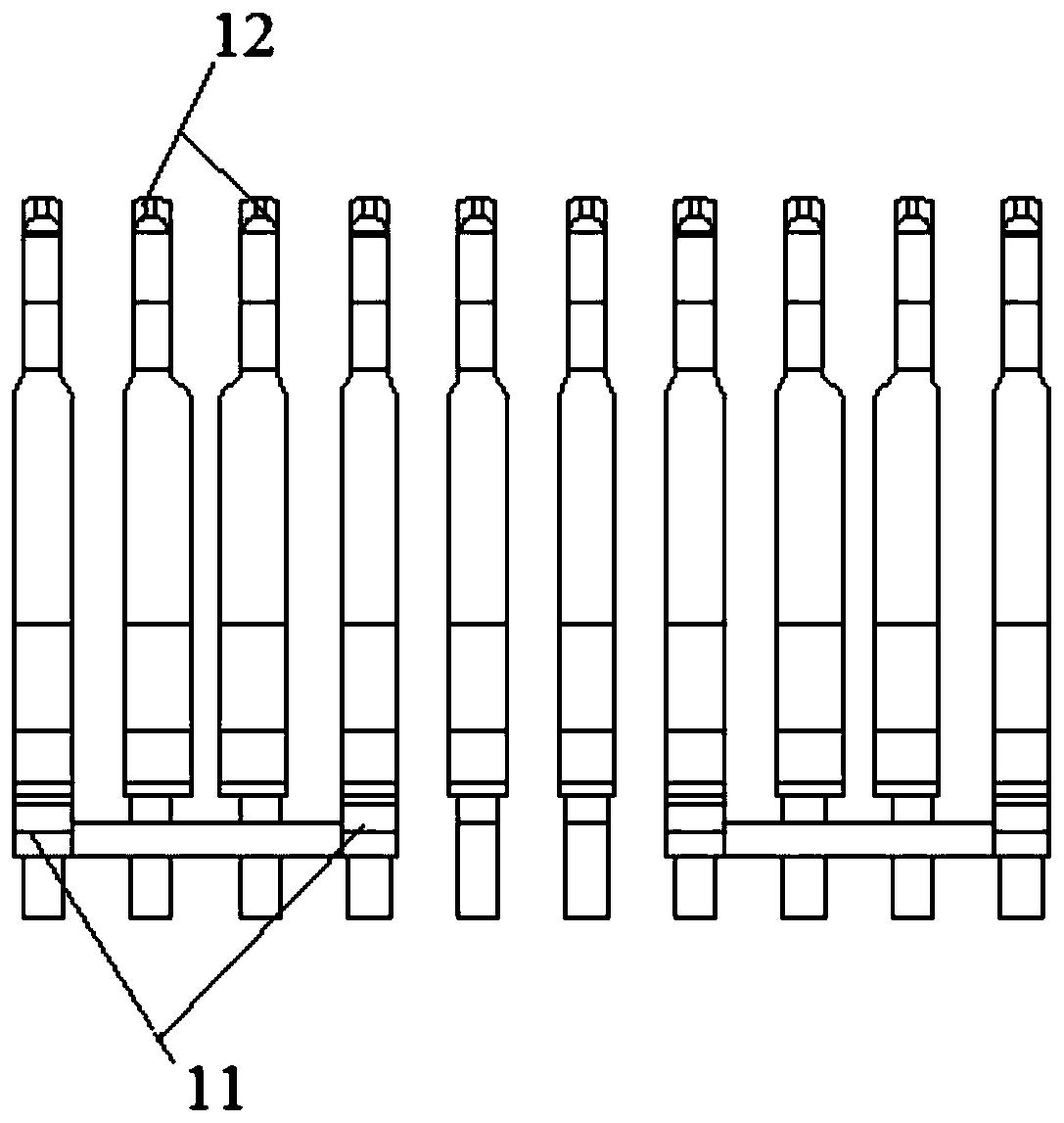

图6为本实用新型所提供的接地端的正向视图;

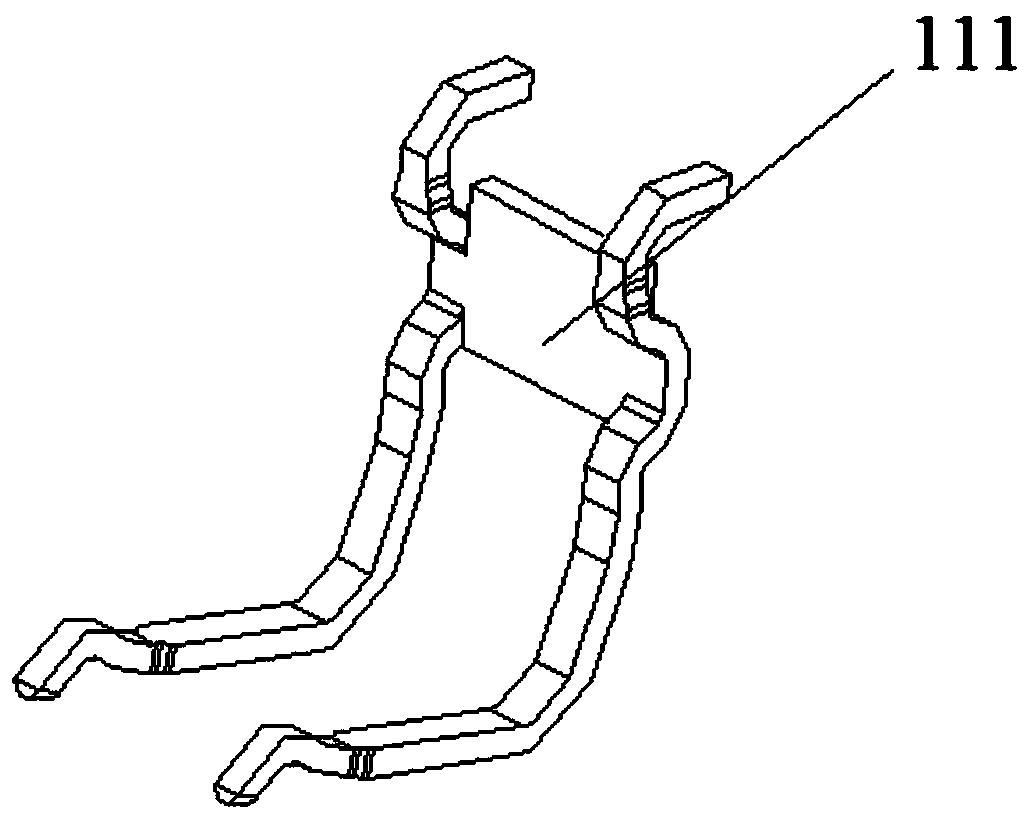

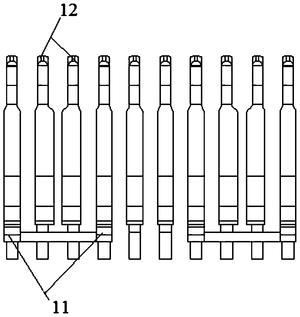

图7为本实用新型所提供的接地端的反向视图;

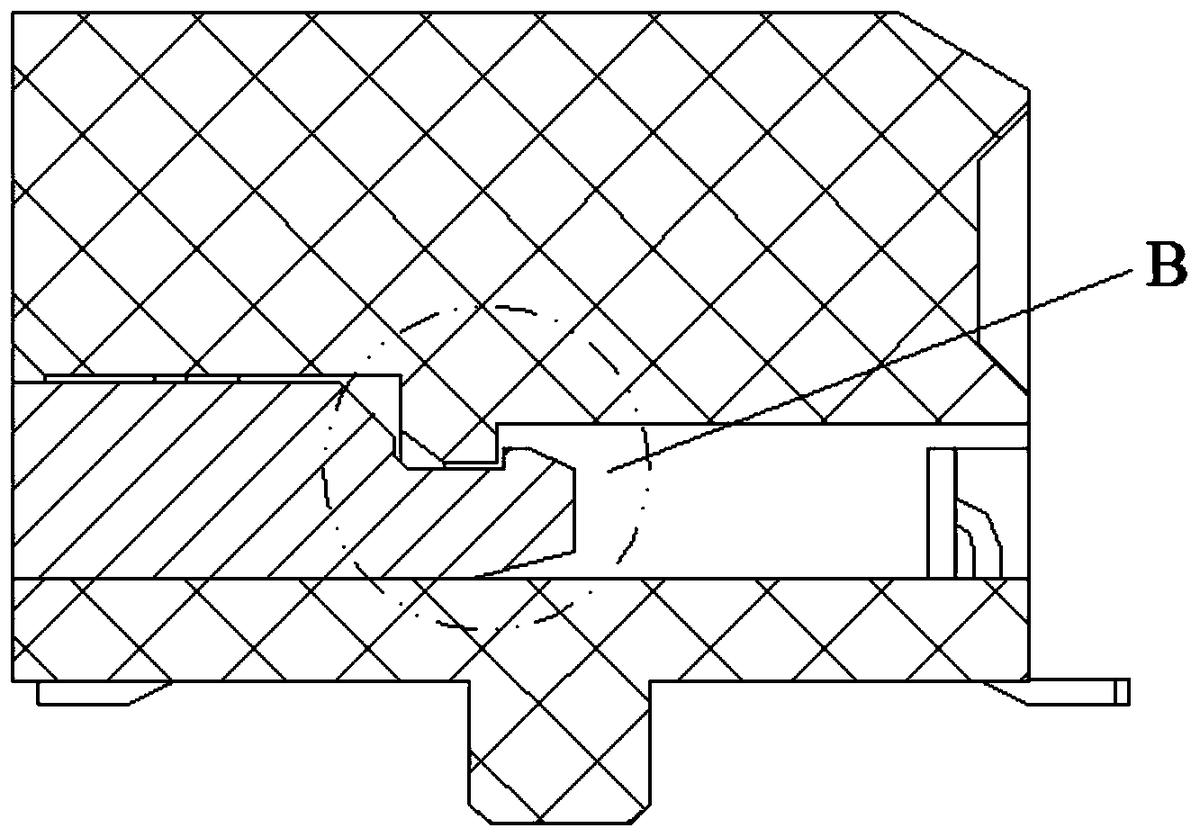

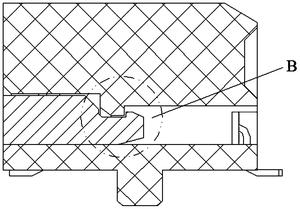

图8为图2中A-A处的截面图;

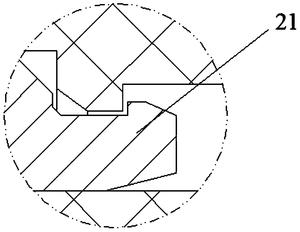

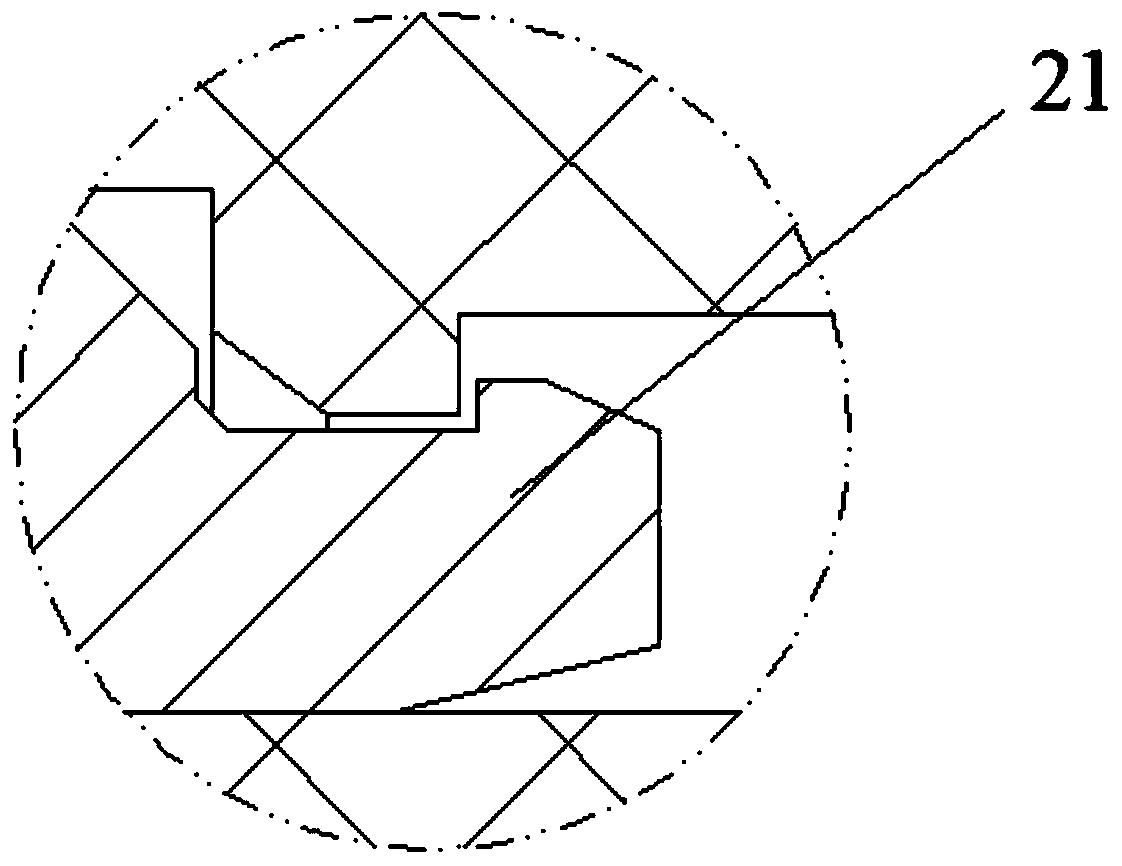

图9为图8中B处的局部放大图。
图1-9中:
1为导电端、11为接地端、111为屏蔽件、12为信号端、2为绝缘块、21为钩型伸出臂、3为绝缘本体。
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
本实用新型的核心是提供一种SFP高速电连接器,能够保证高速传输信号的完整性。
请参考图1~9,图1为本实用新型所提供的SFP高速电连接器的正视图;图2为本实用新型所提供的SFP高速电连接器的后视图;图3为本实用新型所提供的SFP高速电连接器的爆炸图;图4为本实用新型所提供的导电端的结构示意图;图5为本实用新型所提供的导电端的俯视图;图6为本实用新型所提供的接地端的正向视图;图7为本实用新型所提供的接地端的反向视图;图8为图2中A-A处的截面图;图9为图8中B处的局部放大图。
本实用新型所提供的SFP高速电连接器,包括绝缘块2,绝缘块2上设置有导电端1,导电端1包括接地端11与信号端12,接地端11包括第一接地端与第二接地端,信号端12设置于第一接地端与第二接地端之间,第一接地端与第二接地端通过用于遮挡绝缘块2上的开孔、以屏蔽外界对信号端12干扰的屏蔽件111固定连接,第一接地端、第二接地端以及屏蔽件111为一体式结构。
其中,导电端1设置于绝缘块2上,并不需要将导电端1整体被绝缘块2所覆盖,导电端1被绝缘块2所固定覆盖的具体位置及大小需要根据导电端1工作时所需的阻抗进行选择,因为绝缘块2会影响导电端1的阻抗,因应SFP高速电连接器高速传输的性能要求,在绝缘块2上设有开孔,由于阻抗等因素,开孔设置在导电端1前方,具体位置及尺寸需要根据实际情况进行选择。
而导电端1包括接地端11与信号端12,信号端12用于传输高速信号,而接地端11的主要作用是防串扰,还可以将SFP高速电连接器中所产生的静电传导至外界,保证SFP高速电连接器的安全运行,接地端11与信号端12一般均采用铜制作,导电效率高,成本较低,当然,也可以采用其他材料,例如铝。
需要说明的是,接地端11包括第一接地端与第二接地端,信号端12设置于第一接地端与第二接地端之间,是为了通过第一接地端与第二接地端将信号端12隔开,防止发生串扰等问题,而信号端12位于绝缘块2内的部分会因开孔而暴露,受到外界信号的干扰,因而,设置屏蔽件111能够对信号端12的暴露部分进行隔绝屏蔽,改变磁力线的空间分布,避免因串扰产生的谐振,提高SFP高速电连接器的抗电磁干扰能力,且屏蔽件111与第一接地端和第二接地端为一体式结构,一次性加工,不需要额外安装设置,使用方便,生产成本低,第一接地端和第二接地端相连接,能够很好的改善信号传输所产生的串扰谐振问题。
在上述具体实施方式的基础上,SFP高速电连接器还包括绝缘本体3,绝缘本体3上设置有导电端插口,绝缘块2固定于绝缘本体3上,导电端1与导电端插口连接。
其中,绝缘本体3即SFP高速电连接器的主体部分,绝缘块2固定于绝缘本体3上,并且,当绝缘块2固定时,导电端1恰好插入绝缘本体3的导电端插口,实现连接,将高速信号通过绝缘本体3传输至其他部件,优选的,绝缘本体3上还设置有用于连接电阻等部件的、不需要传输高速信号的导电连接线。
为了将绝缘块2固定在绝缘本体3上,在本具体实施方式中,绝缘块2上设置有钩型伸出臂21,绝缘本体3上设置有与钩型伸出臂21卡接的卡槽,以固定绝缘块2于绝缘本体3上。
可以理解的是,如图9所示,当钩型伸出臂21伸入卡槽后,钩型伸出臂21前面的弯钩会卡住卡槽内的挡块,阻挡钩型伸出臂21从卡槽内脱落,即具有防退位功能,当然,绝缘块2与绝缘本体3的连接方式并不限于上述方式,还可以采用螺栓、胶接等方式实现绝缘块2的固定。
在关于绝缘本体3的一种具体实施方式中,绝缘本体3为方形胶芯。
其中,绝缘本体3之所以采用胶芯,是用来保持导电端1和导电端插口在设定位置上,并使各个接触体之间及各接触体与壳体之间相互电气绝缘。通过绝缘体加界面封严体封线体取得封严措施,来提高电连接器的耐环境性能。为适应产品的耐高温,低温,阻燃,保证零件几何尺寸稳定可靠。绝缘体大都采用硅橡胶模压等形式加工成形,绝缘本体3为方形胶芯,放置时更加稳定,当然,也可以根据实际情况采用其他结构的绝缘本体3,例如圆柱形。
在关于绝缘块2的一种具体实施方式中,绝缘块2为注塑成型的塑料块。
其中,注塑成型又称注射模塑成型,它是一种注射兼模塑的成型方法。具体是指,在一定温度下,通过螺杆搅拌完全熔融的塑料材料,用高压射入模腔,经冷却固化后,得到成型品的方法。该方法适用于形状复杂部件的批量生产,是重要的加工方法之一。注塑成型方法的优点是生产速度快、效率高,操作可实现自动化,形状可以由简到繁,尺寸可以由大到小,而且制品尺寸精确,产品易更新换代,能成形状复杂的制件,注塑成型适用于大量生产与形状复杂产品等成型加工领域。而绝缘块2采用注塑成型的塑料块,具体是指,提前确定好导电端1在塑料块内的位置,在注塑时直接将导电端1固定在塑料块内部,加工周期短,成本低,当然,绝缘块2也还可以采用其他材质或者加工方式的绝缘件,例如橡胶。
在关于开孔的一种具体实施方式中,开孔为方形孔,屏蔽件111为大于方形孔的方形铜片。
其中,屏蔽件111需要能够盖住整个开孔,将信号端12的暴露部分进行遮挡屏蔽,以使防止外界对信号端12的干扰,因而,在本具体实施方式中,屏蔽件111的尺寸大于方形孔的尺寸,能够完全遮盖住开孔,当然,也可以将屏蔽件111的尺寸设置为与开孔相同,使屏蔽件111恰好能够伸入开孔,并堵住开孔,开孔除了可以是方形孔,也可以是其他形状的开孔,需要根据实际需求以及加工工艺进行选择。
在上述具体实施方式的基础上,导电端1的数量为两组,两组导电端1并排固定于绝缘块2上。
可以理解的是,一组导电端1的传输速度为25Gbps,而在本具体实施方式中为两组,传输速率可以达到50Gbps,并且能够很好应用于25G以太网以及100G以太网等网络中,当然,导电端1的具体数量并无具体限定,可以根据实际需求进行选择。
本说明书中各个实施例采用递进的方式描述,每个实施例重点说明的都是与其他实施例的不同之处,各个实施例之间相同相似部分互相参见即可。
以上对本实用新型所提供的SFP高速电连接器进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述,以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以对本实用新型进行若干改进和修饰,这些改进和修饰也落入本实用新型权利要求的保护范围内。
