【中国发明,中国发明授权】硝基锌酞菁/含硫氮化碳复合催化剂的制备方法及其应用

有权-审定授权 中国

申请号:
CN201510444314.5
专利权人:
常州大学
授权公告日/公开日:
2017.09.08
专利有效期:
2015.07.25-2035.07.25
技术分类:
B01:一般的物理或化学的方法或装置
历史运营情况:
价值度指数:
56.0分
交易方式:
转让
价格:
面议
893 0

发布人

常州大学

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201510444314.5
申请日
20150725
公开/公告号
CN104998686A
公开/公告日
20151028
申请/专利权人
[常州大学]
发明/设计人
[梁倩, 张淼, 李忠玉, 徐松]
主分类号
B01J31/22
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
中国,CN,江苏(32)
颁证日
G06T1/00
代理人

摘要

本发明公开了硝基锌酞菁/含硫氮化碳复合催化剂的制备方法及其应用,属于光催化材料的制备领域。按如下步骤进行:(1)复合催化剂的制备方法:分别制备硝基锌酞菁、含硫氮化碳,然后采用浸渍法制备硝基锌酞菁/含硫氮化碳复合材料(ZnTNPc-CNS),通过调节氮化碳中含硫量不同制备出一系列复合材料。(2)光催化降解有机污染物亚甲基蓝性能表征:纯的硝基锌酞菁降解亚甲基蓝的效果并不明显,与含硫氮化碳复合后,光降解效果明显增强。本发明所制得的新型硝基Zn酞菁/含硫氮化碳复合纳米材料表现出良好的光催化降解亚甲基蓝性能,是一类绿色、高效的光催化剂。

法律状态

法律状态公告日 20170908
法律状态 授权
法律状态信息 授权
法律状态公告日 20151125
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):B01J 31/22
申请日:20150725
法律状态公告日 20151028
法律状态 公开
法律状态信息 公开
暂无数据

权利要求

权利要求数量(7

独立权利要求数量(5

1.硝基锌酞菁-含硫氮化碳复合催化剂,由硝基锌酞菁单体与CNS通过浸渍法组装而成,硝基锌酞菁和CNS的质量比为2:1。

5.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(3)中1,8,15,22-四硝基锌酞菁ZnTNPc与CNS的质量比为2:1。

6.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(3)中1,8,15,22-四硝基锌酞菁ZnTNPc与无水乙醇的比例为0.08g:20 ml。

2.硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于按照如下步骤进行:

(1)1,8,15,22-四硝基锌酞菁的制备:

 取Zn(CH3COO)2·2H2O和3-硝基邻苯二甲腈,量取1,8-二氮杂二环十一碳-7-烯,正戊醇,在氮气保护的条件下在130℃加热回流搅拌6 h,然后冷却、抽滤,用大量的甲醇冲洗至滤液为无色;烘干后研磨,再分别用体积浓度为15%的HCl和0.5 mol/L NaOH溶液各微沸1 h,冷却离心分离,离心后将产品用蒸馏水洗至中性;然后将产物置于干燥箱内烘干,制备得到四硝基锌酞菁;

  (2)含硫氮化碳 (CNS) 的制备:

称取氨腈、硫脲加入到蒸馏水中,搅拌6 h使其充分溶解;然后放入70℃的烘箱中24 h;

得到的样品在氮气保护下550℃下煅烧4 h,升温速率为10℃/min,冷却至室温,研磨得到含硫量为30 wt%的产品;

(3)ZnTNPc-CNS的制备

 称取1,8,15,22-四硝基锌酞菁ZnTNPc和含硫氮化碳及无水乙醇放入容器中, 将容器放入超声波清洗器超声2 h,然后放在恒温搅拌器上搅拌12 h,离心后放入烘箱烘干得到产品。

3.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(1)中Zn(CH 3COO) 2·2H 2O与3-硝基邻苯二甲腈的摩尔比为1:4。

4.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(1)中Zn(CH 3COO) 2·2H 2O、DBU、正戊醇的比例为5.0 mmol: 3.0 ml:100 ml。

7.权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂对亚甲基蓝具有较高的催化活性。

1.硝基锌酞菁-含硫氮化碳复合催化剂,由硝基锌酞菁单体与CNS通过浸渍法组装而成,硝基锌酞菁和CNS的质量比为2:1。 2.硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于按照如下步骤进行: (1)1,8,15,22-四硝基锌酞菁的制备:  取Zn(CH3COO)2·2H2O和3-硝基邻苯二甲腈,量取1,8-二氮杂二环十一碳-7-烯,正戊醇,在氮气保护的条件下在130℃加热回流搅拌6 h,然后冷却、抽滤,用大量的甲醇冲洗至滤液为无色;烘干后研磨,再分别用体积浓度为15%的HCl和0.5 mol/L NaOH溶液各微沸1 h,冷却离心分离,离心后将产品用蒸馏水洗至中性;然后将产物置于干燥箱内烘干,制备得到四硝基锌酞菁;   (2)含硫氮化碳 (CNS) 的制备: 称取氨腈、硫脲加入到蒸馏水中,搅拌6 h使其充分溶解;然后放入70℃的烘箱中24 h; 得到的样品在氮气保护下550℃下煅烧4 h,升温速率为10℃/min,冷却至室温,研磨得到含硫量为30 wt%的产品; (3)ZnTNPc-CNS的制备  称取1,8,15,22-四硝基锌酞菁ZnTNPc和含硫氮化碳及无水乙醇放入容器中, 将容器放入超声波清洗器超声2 h,然后放在恒温搅拌器上搅拌12 h,离心后放入烘箱烘干得到产品。 3.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(1)中Zn(CH3COO)2·2H2O与3-硝基邻苯二甲腈的摩尔比为1:4。 4.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(1)中Zn(CH3COO)2·2H2O、DBU、正戊醇的比例为5.0 mmol: 3.0 ml:100 ml。 5.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(3)中1,8,15,22-四硝基锌酞菁ZnTNPc与CNS的质量比为2:1。 6.根据权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂的制备方法,其特征在于其中步骤(3)中1,8,15,22-四硝基锌酞菁ZnTNPc与无水乙醇的比例为0.08g:20 ml。 7.权利要求1所述的硝基锌酞菁-含硫氮化碳复合催化剂对亚甲基蓝具有较高的催化活性。

说明书

技术领域

本发明属于光催化降解有机污染物领域,具体涉及一种硝基金属锌酞菁/含硫氮化碳 复合催化剂及其制备方法。

背景技术

近几年来光催化技术发展迅速,是一项在污染控制领域有着重要应用前景的绿色技 术。其机理是在特定波长照射下,催化剂的表面受激活化而具备氧化分解有机污染物、除 臭、防腐等多方面功能。

金属酞菁衍生物的大环具有电子给体和电子受体两种特征,其给电子能力可以通过 变换中心金属离子以及酞菁周边的取代基进行调节,酞菁的中心离子可以与其它分子发生 轴向配位,表现出催化作用。与TiO2、ZnO等半导体相比,在可见光区域,金属酞菁反 应条件温和,方法简单,消耗少,在可见光区域内能够催化氧化还原反应。目前,人们已 经合成50多种金属酞菁用于催化十几类有机反应,涉及到加氢反应、脱氢反应、环氧化 等一些列催化反应。

最近,有研究者发现聚合物半导体石墨相氮化碳(g-C3N4)具有独特的能带结构和优 异的化学稳定性,在可见光条件下能够光解水制氢制氧,降解有机污染物等。g-C3N4具有 稳定性好、廉价易得,具备聚合物半导体化学组成和能带结构以调控等特点,被认为是光 催化领域值得探索的方向之一。然而,g-C3N4禁带宽度较大(2.7eV),吸收光主要集中在紫 外光区(λ<400nm),对太阳光利用率较低,同时光激发后产生的光生电子和空穴易于复合, 光催化性能差。为了克服氮化碳的不足,对其进行了改善,改善后的氮化碳掺入了硫元素 (CNS),降低了半导体的比表面积和禁带宽度,光催化性能和稳定性有所提高,因此非常 适合作为催化剂载体。

本发明将金属酞菁负载到CNS上,制备出新型绿色环保、高催化剂性能的复合材料, 将其应用在光催化降解有机污染物亚甲基蓝上。

发明内容
附图说明

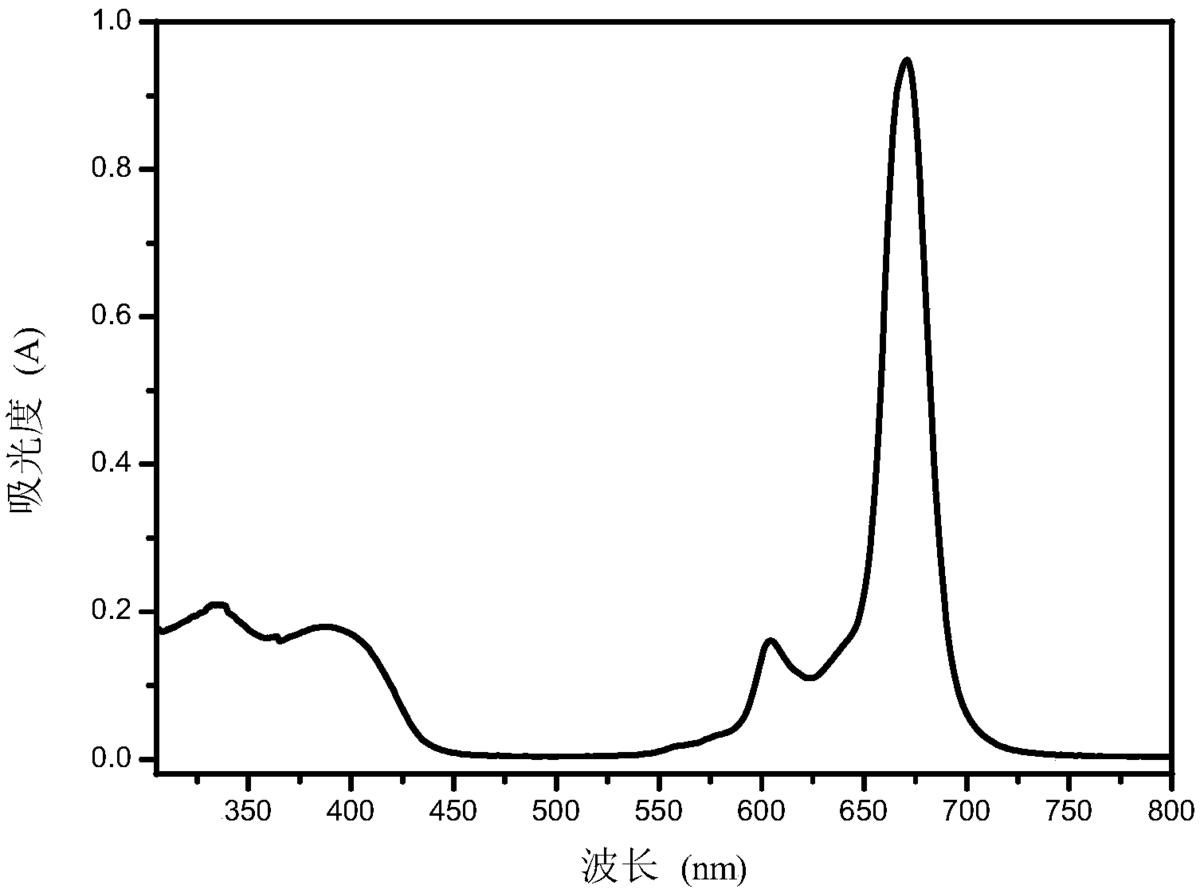

图1为实施例11,8,15,22-四硝基锌酞菁的紫外吸收光谱图。

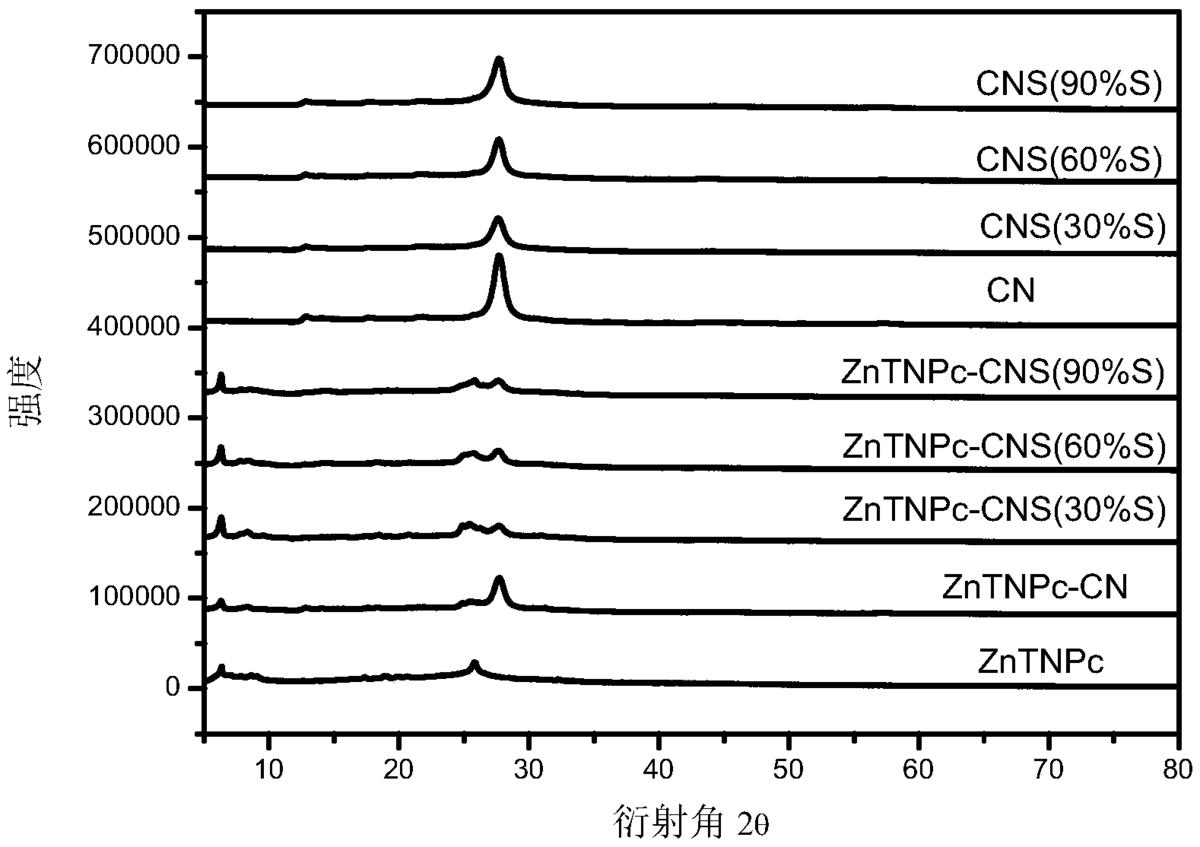

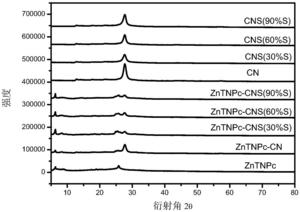

图2为实施例2不同催化剂的XRD图。

图3为实施例3ZnTNPc-CNS(30%S)的TEM图。

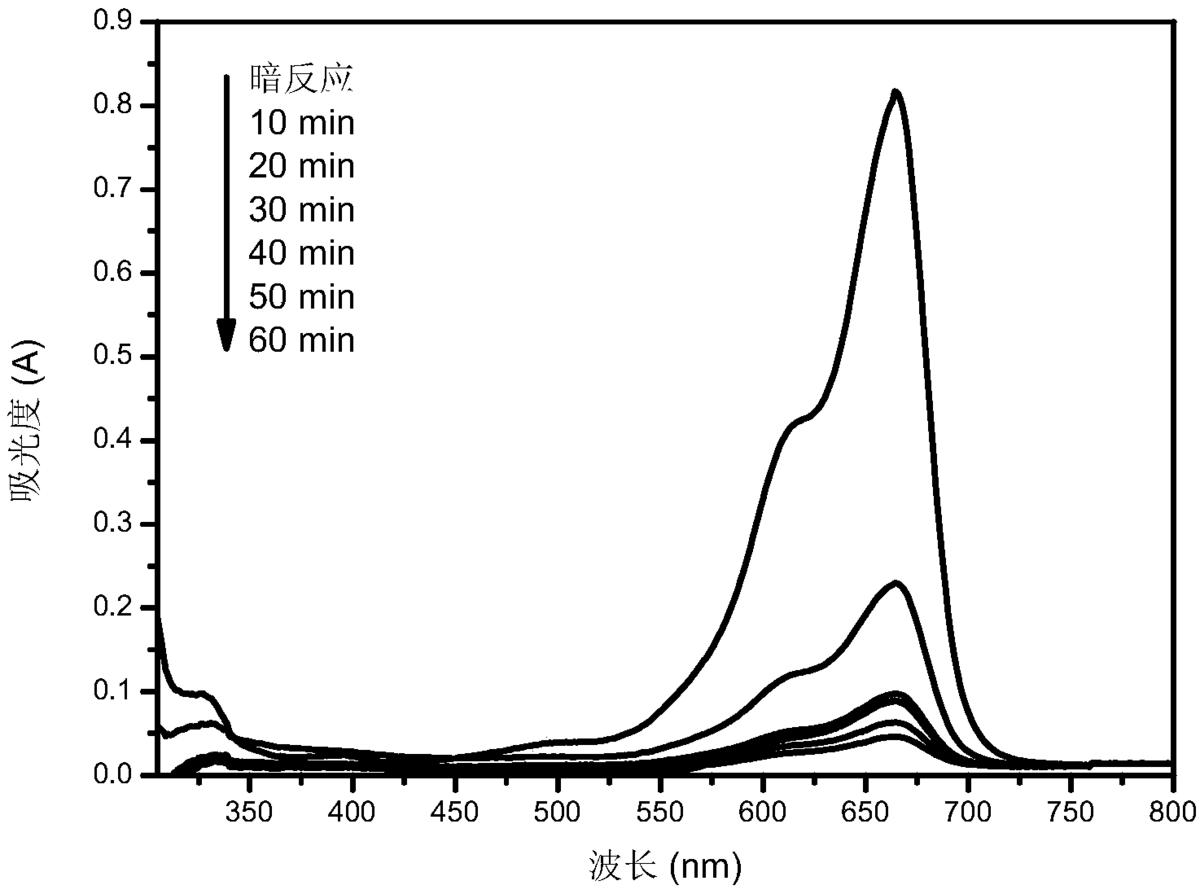

图4为实施例320mg ZnTNPc-CNS(60%S)降解25mg/L亚甲基蓝的紫外谱图。

具体实施方式

为了更好的解释本发明,下面结合附图所示实施例作进一步详细的说明,但并不限于 此。

实施例1

(1)称取5.0mmol二水乙酸锌,20.0mmol 3-硝基邻苯二腈,100ml正戊醇和DBU  3.0mL,在130℃加热的条件下加热回流6小时,然后冷却,吸滤,将产物用无水甲醇洗 涤至滤液无色,再用蒸馏水洗涤,然后分别用15%的HCl和0.5mol/L NaOH各100mL, 在90℃下微沸1h,冷却离心分离,然后干燥得到深蓝色粉末,即为1,8,15,22-四硝基锌酞 菁固体。我们对四硝基钴酞菁进行紫外表征,如图1所示,在可见光671nm左右有一个 明显的吸收峰,这是ZnTNPc的Q带吸收峰。在紫外区335nm处有一个明显的吸收峰, 这是ZnTNPc的B带吸收峰。

(2)1g氨腈,0.30g硫脲加入到50ml蒸馏水中,搅拌6h使其充分溶解。然后放 入70℃的烘箱中24h。将得到的样品放入铝制燃烧舟中,在氮气保护下550℃下煅烧4h, 升温速率为10℃/min,反应后冷却至室温,研磨得到含硫量为30wt%的产品。其它含硫 量样品的合成与上述过程相似。图2为各物质的XRD表征,由图可以看出CN和不同含 硫量的氮化碳都有两个不同的衍射峰,这与文献报道的石墨相氮化碳的衍射峰是一致的。 掺杂硫的石墨相氮化碳的主要衍射峰有稍微的角度偏移,表明了氮化碳中的部分N被S 取代。(参照文献(Lei Ge,Changcun Han,Xinlai Xiao,Lele Guo,Yujing Li.Enhanced visible  light photocatalytic hydrogen evolution of sulfur-doped polymeric g-C3N4  photocatalysts.Materials Research Bulletin 48(2013)3919-3925.)方法制备含硫氮化碳。)

(3)称取0.08g ZnTNPc,0.04g CNS,20ml无水乙醇放入50ml烧杯中,将烧杯 放入超声波清洗器超声2h,然后放在恒温搅拌器上搅拌12h,离心,放入60℃烘箱烘干, 得到产品。由图2可知,四种复合催化剂的特征峰出现的位置与对应单体的位置一样, 没有发生偏移,说明两种单体各自保持着原有的特征和结构,并且很成功的负载在一起。 图3为ZnTNPc-CNS(30%S)的TEM图,可以看出ZnTNPc均匀的负载在CNS上。

(4)分别称取20mg ZnTNPc-CNS复合催化剂放入试管中,加入50ml 25mg/L亚甲 基蓝溶液,用1000W氙灯作为光源,进行光催化降解反应。暗反应时间为30min,光反 应每10min取次样,进行离心,进而测其吸光度。图4为20mg ZnTNPc-CNS(60%S)降 解25mg/L亚甲基蓝的紫外谱图,60min内的降解率达到94.3%。
