【中国发明,中国发明授权】一种水合物促进剂及其制备方法

有权-审定授权 中国

申请号:
CN201510258806.5
专利权人:
常州大学
授权公告日/公开日:
2016.06.08
专利有效期:
2015.05.20-2035.05.20
技术分类:
B01:一般的物理或化学的方法或装置
历史运营情况:
权利转移
价值度指数:
60.0分
交易方式:
转让
价格:
面议
759 0

发布人

常州大学

联系人何老师

0519-88238869
302910554
13151263266
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容
  • 交易流程

著录项

申请号
CN201510258806.5
申请日
20150520
公开/公告号
CN104857891A
公开/公告日
20150826
申请/专利权人
[常州大学]
发明/设计人
[王树立, 常凯, 饶永超, 康甜甜, 文创, 杨燕, 郑亚星, 代文杰, 戴源, 刘倩]
主分类号
B01F17/00
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[卢亚丽]

摘要

本发明属于气体水合物生产促进与利用技术领域,具体涉及一种水合物促进剂及其制备方法。所述水合物促进剂,由椰油酰胺丙基甜菜碱、二甲基硅氧烷、非离子氟表面活性剂作为添加剂与去离子水在65~85℃范围内搅拌30~40分钟制备而成;其中椰油酰胺丙基甜菜碱占溶剂的质量百分含量为3~7%;二甲基硅氧烷占溶剂的质量百分含量为1.2~4.5%;非离子氟表面活性剂占溶剂的质量百分含量为0.2~1.5%,其余为去离子水。本发明水合物促进剂可在气体水合物储运技术、气体水合物分离技术和海水淡化等领域得到广泛应用;并且成本低,用量少,使水合物生成的条件降低,时间缩短,储气量增大,有效地提高了水合物生产经济效益。

法律状态

法律状态公告日 20201127
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):B01F 17/00
专利号:ZL2015102588065
登记生效日:20201117
变更事项:专利权人
变更前权利人:常州大学
变更后权利人:邳州市博睿投资管理有限公司
变更事项:地址
变更前权利人:213164 江苏省常州市武进区隔湖中路1号
变更后权利人:221300 江苏省徐州市邳州市岔河镇新区
法律状态公告日 20160608
法律状态 授权
法律状态信息 授权
法律状态公告日 20150923
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):B01F 17/00
申请日:20150520
法律状态公告日 20150826
法律状态 公开
法律状态信息 公开
事务数据公告日 20201127
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):B01F 17/00
专利号:ZL2015102588065
登记生效日:20201117
变更事项:专利权人
变更前权利人:常州大学
变更后权利人:邳州市博睿投资管理有限公司
变更事项:地址
变更前权利人:213164 江苏省常州市武进区隔湖中路1号
变更后权利人:221300 江苏省徐州市邳州市岔河镇新区
暂无数据

权利要求

权利要求数量(2

独立权利要求数量(2

1.一种水合物促进剂,其特征在于,它由椰油酰胺丙基甜菜碱、二甲基硅氧烷、非离子氟表面活性剂作为添加剂与去离子水在65~85℃范围内搅拌30~40分钟制备而成;其中椰油酰胺丙基甜菜碱占溶剂的质量百分含量为3~7%;二甲基硅氧烷占溶剂的质量百分含量为1.2~4.5%;非离子氟表面活性剂占溶剂的质量百分含量为0.2~1.5%,其余为去离子水。

2.一种水合物促进剂的制备方法,其特征在于,由椰油酰胺丙基甜菜碱、二甲基硅氧烷、非离子氟表面活性剂作为添加剂与去离子水在65~85℃范围内搅拌30~40分钟即制得;其中椰油酰胺丙基甜菜碱占溶剂的质量百分含量为3~7%;二甲基硅氧烷占溶剂的质量百分含量为1.2~4.5%;非离子氟表面活性剂占溶剂的质量百分含量为0.2~1.5%,其余为去离子水。

1.一种水合物促进剂,其特征在于,它由椰油酰胺丙基甜菜碱、二甲基硅氧烷、非离子氟表面活性剂作为添加剂与去离子水在65~85℃范围内搅拌30~40分钟制备而成;其中椰油酰胺丙基甜菜碱占溶剂的质量百分含量为3~7%;二甲基硅氧烷占溶剂的质量百分含量为1.2~4.5%;非离子氟表面活性剂占溶剂的质量百分含量为0.2~1.5%,其余为去离子水。 2.一种水合物促进剂的制备方法,其特征在于,由椰油酰胺丙基甜菜碱、二甲基硅氧烷、非离子氟表面活性剂作为添加剂与去离子水在65~85℃范围内搅拌30~40分钟即制得;其中椰油酰胺丙基甜菜碱占溶剂的质量百分含量为3~7%;二甲基硅氧烷占溶剂的质量百分含量为1.2~4.5%;非离子氟表面活性剂占溶剂的质量百分含量为0.2~1.5%,其余为去离子水。

说明书

技术领域

本发明涉及气体水合物生产促进与利用技术领域,特指一种加速气体水合物生成的复合型促进剂的制备方法。

背景技术

气体水合物技术涉及的领域非常广泛,不仅在能源、环保领域迅速发展,而且在其他一些领域也取得了重大进展,例如天然气的固态输送和储藏、天然气水合物作为车用燃料、基于生成水合物的新型分离技术(海水淡化技术、有机水溶液的浓缩、气体混合物的分离和近临界和超临界萃取等)以及水合物生物工程和新材料领域等。但气体水合物技术受到生成条件苛刻、诱导时间长、形成速率缓慢、含气率低等因素的影响,严重阻碍了该技术的应用,而添加促进剂是一种有效的解决方法 。

促进气体水合物快速生成技术是水合物领域的热点问题,这是水合物应用技术的基础。但是我国气体水合物促进剂的研究起步较晚, 当前水合物应用技术要解决的关键问题就是如何提高水合物生成速率, 而高效的促进剂是提高水合物生成速率最有效的途径, 目前, 在我国水合物促进剂还处于实验研究阶段,离工业化应用存在很大差距。

过去几十年内,为了提高水合物的生成速率,学者们采用了各种方法促进水合物的形成。例如搅拌法、喷淋和气泡法、超声波雾化法都能增大相界面积,从而提高水合物生成速度;但这些方法缺点也很多,如能量消耗增大、水合物储气密度降低、投资费用增大、运行费用高等。所以,添加水合物促进剂是一个重要的办法。国内外研究较多的是在水中添加阴离子表面活性剂,如十二烷基硫酸钠(SDS)、四氢呋喃等。可使水合物形成诱导时间缩短到1~1.5小时,压力较纯水体系降低1~2 MPa。然而,这类表面活性剂尽管能使水合物生成速度加快,但还是不能令人满意,且水合物储气密度不高。因此,研究新的复合型促进剂,是推进水合物产业化的必由之路。

发明内容

本发明的目的是针对现有技术的不足而提供高效复合型水合物促进剂制备方法。为达到上述目的,本发明采用如下技术方案。

一种水合物促进剂,它由椰油酰胺丙基甜菜碱、二甲基硅氧烷、非离子氟表面活性剂作为添加剂与去离子水在65~85℃范围内搅拌30~40分钟制备而成。其中椰油酰胺丙基甜菜碱占溶剂(即水合物促进剂)的质量百分含量为3~7%;二甲基硅氧烷占溶剂的质量百分含量为1.2~4.5%;非离子氟表面活性剂占溶剂的质量百分含量为0.2~1.5%,其余为去离子水。

本发明采用的制备装置由高压气瓶、高压反应釜、阀门与管线、低温恒温槽、压力传感器、精密压力表、真空泵、数据采集仪、电子天平等组成。以高压气瓶作为气源,经减压阀调到适当压力。反应釜气体进出口外接真空泵、压力传感器、压力表、放空阀以及连接气瓶的管线。真空泵用于实验前抽出反应釜内空气,压力传感器用于测量反应釜内气体压力变化,压力表用于观察进气时管线压力,放空阀用于排放釜内气体。该设备最高工作压力设计为20 MPa,工作温度范围为-10~50 ℃

制备步骤如下:

(1)在搅拌釜内加入蒸馏水,然后加入占溶剂的质量百分含量为3~7%的椰油酰胺丙基甜菜碱、占溶剂质量百分含量为1.2~4.5%的二甲基硅氧烷和占溶剂质量百分含量为0.2~1.5%非离子氟表面活性剂。在65~85℃范围内搅拌30~40 min制备成水合物促进剂。

   (2)用真空泵将水合物生成反应釜、管路系统抽真空,抽真空时间约40~50 min。

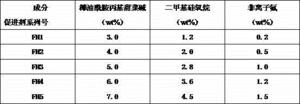

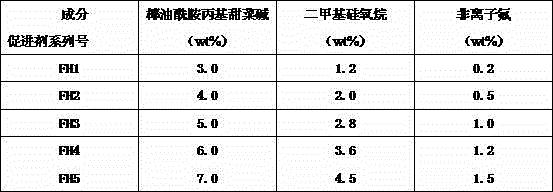

(3)将配制好的不同浓度的复合促进剂水溶液(见表1)注入反应釜,搅拌3~5 min。

(4)打开气体控制阀,把高压实验气体充入反应釜,通过调压阀将反应系统压力维持在实验所需的压力0~30MPa。

(5)设定实验温度1℃~13℃,启动实验装置的温度控制系统。利用低温水浴对反应釜进行降温,直到反应釜中的温度达到设定温度。

(6)进行气体水合物生成实验。

在实验过程中,蒸馏水用不锈钢电热蒸馏水器自制,通过精度为0.1g的BS200S型分析天平称取;表面活性剂用精度为0.05mg的电光分析天平称取。测试系统可以实时采集和存储实验数据和图像。

本发明的有益效果:

(1)    水合物生成促进作用效果好

纯粹的动力学促进剂只能降低水合物生成条件,不能减小水合物生成时间。纯粹的表面活性剂只能减小水合物生成时间,不能明显降低水合物生成条件,也不能提高水合物储气密度。而复合型水合物促进剂既能降低水合物生成条件又能减小水合物生成时间、提高水合物储气密度。

(2)    应用广泛

可在气体水合物储运技术、气体水合物分离技术和海水淡化等领域得到广泛应用。

(3)    成本低,经济好

   本发明的复合促进剂成本低,用量少,使水合物生成的条件降低,时间缩短,储气量增大,有效地提高了水合物生产经济效益。

附图说明

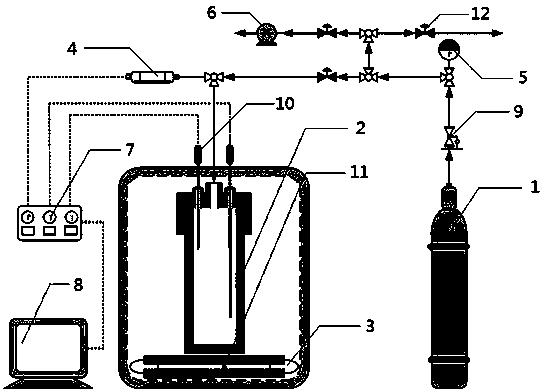

图1 是水合物生成实验装置图。

1高压气瓶;2高压反应釜、3低温恒温槽、4压力传感器、5精密压力表、6真空泵、7数据采集仪、8计算机;9减压阀;10热电阻;11加热/制冷盘管;12放空阀。

具体实施方式
