本发明涉及建筑工程领域，尤其涉及一种开孔模板堵漏的施工装置及施 工方法。

目前，国内大型桥梁墩身和梁部的施工，大多采用钢模板。但是， 钢模板在使用过程中，现浇砼对模板有侧压力，会造成模板的变形；为 防止模板变形，往往在模板上钻孔设拉筋，钻孔后的模板如要重复利用， 必然存在开孔堵漏问题。目前，由于现有堵漏方法对开孔处理不好，利 用堵漏后的模板灌注砼施工脱模后，桥梁墩身和梁体表面常有凸台或凹 坑，外观效果不理想。

本发明的实施例的目的旨在克服现有开孔模板堵漏方法的不足和 缺陷，本发明提供一种开孔模板堵漏的施工装置及施工方法，对钻孔的 模板进行堵漏，堵漏后的模板可重复利用，堵漏后的模板灌注砼施工脱 模后，桥梁墩身、梁部或其它现浇砼结构表面无凸台或凹坑，表面美观。

为解决上述问题，本发明提供一种开孔模板堵漏的施工装置，包括 开孔模板、螺母、螺栓以及腻子；开孔模板包括非工作面和工作面，开 孔模板具有定位好的开孔位置，在开孔位置上设置有开孔；螺母包括第 一端和第二端，螺母的第二端焊接在开孔模板的非工作面侧的开孔位置 处；螺栓从螺母的第一端拧入螺母内，螺栓的拧入端和螺母的第二端之 间留有一定的间隙；腻子抹在开孔模板工作面侧的开孔处，腻子面用砂 纸打磨平整与开孔模板工作面齐平。

根据本发明的一个方面，螺栓拧入螺母内时，螺栓的拧入端和螺母 的第二端之间至少留有2个螺距的距离。

根据本发明的另一个方面，螺母的第二端围焊在开孔模板的非工作 面侧的开孔位置处。

根据本发明的又一个方面，腻子用胶水、水、熟石灰面搅拌而成。

根据本发明的又一个方面，螺母的内径大于开孔的直径。

本发明提供一种开孔模板堵漏的施工方法，用于对模板上的开孔进 行堵漏，包括如下步骤：

①开孔模板包括非工作面和工作面，螺母包括第一端和第二端，在开 孔模板上定位好开孔位置后，将螺母的第二端焊接在开孔模板的非工作面 侧的开孔位置处，在开孔位置处开孔；

②将螺栓从螺母第一端拧入螺母内，螺栓的拧入端和螺母的第二端 之间留有一定的间隙；

③在开孔模板工作面侧的开孔处，采用腻子抹面，腻子干后采用砂 纸打磨光滑，使腻子面与开孔模板工作面齐平；

④将螺栓的拧入端拧到螺母的第二端时，可顶开腻子，拧出螺栓， 然后能重新利用模板的开孔。

根据本发明的一个方面，所述螺栓拧入螺母内时，螺栓的拧入端和 螺母的第二端之间至少留有2个螺距的距离。

根据本发明的另一个方面，所述螺母的第二端围焊在开孔模板的非 工作面侧的开孔位置处。

根据本发明的又一个方面，腻子用胶水、水、熟石灰面搅拌而成。

根据本发明的又一个方面，螺母的内径大于开孔的直径。

通过运用本发明的开孔模板堵漏的施工装置及施工方法，在对开孔模 板进行堵漏后，可对其进行重复利用，利用堵漏后的模板灌注砼施工脱模 后，墩身和梁体表面没有凸台或凹坑，平坦光滑，满足了人们对外观的 规范以及美观的要求。

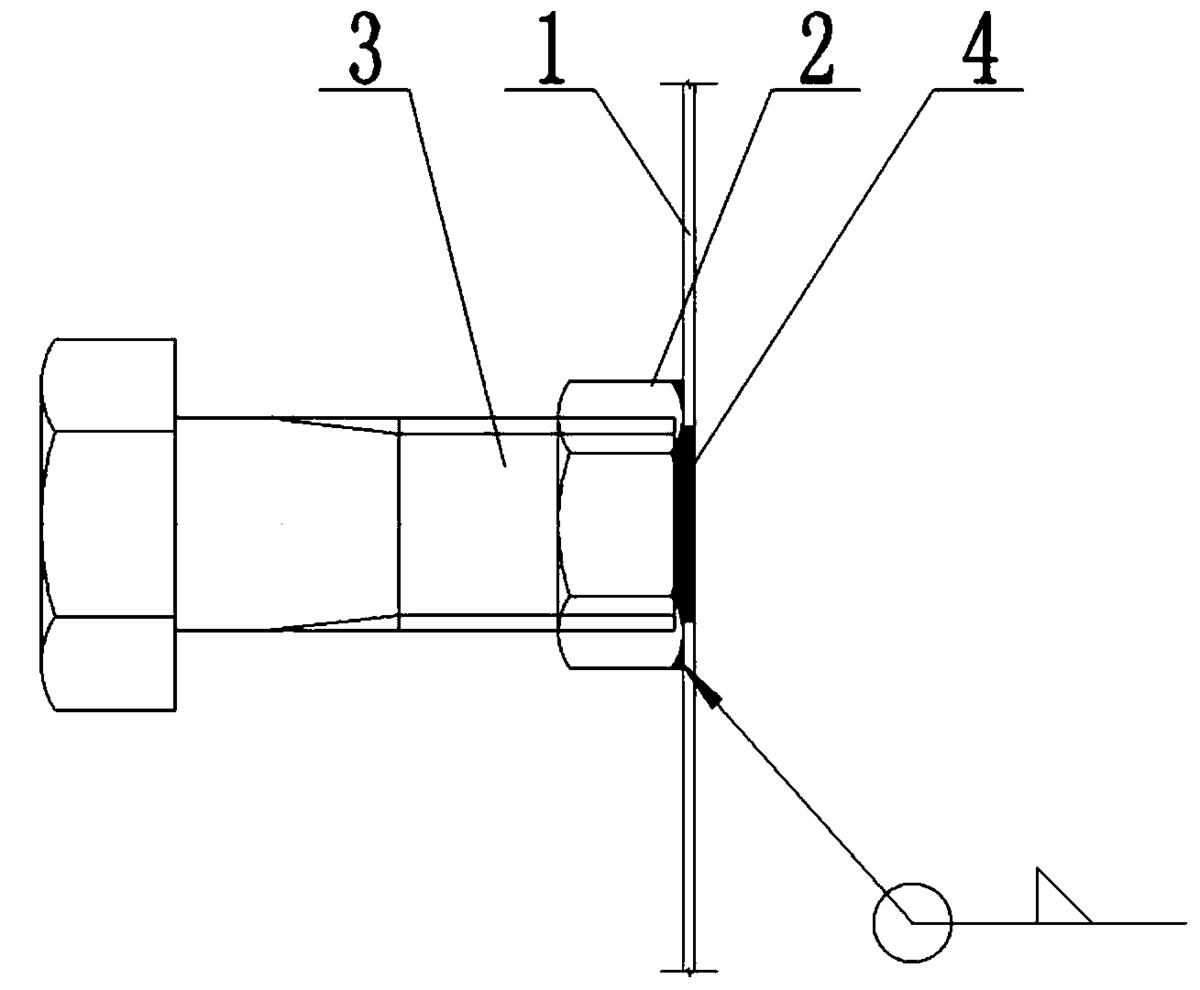

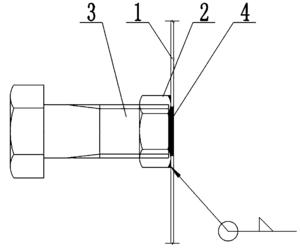

图1为本发明实施例的开孔模板封堵侧视图；

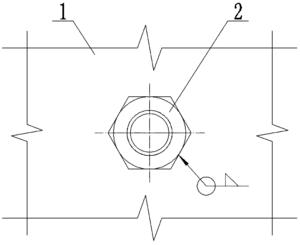

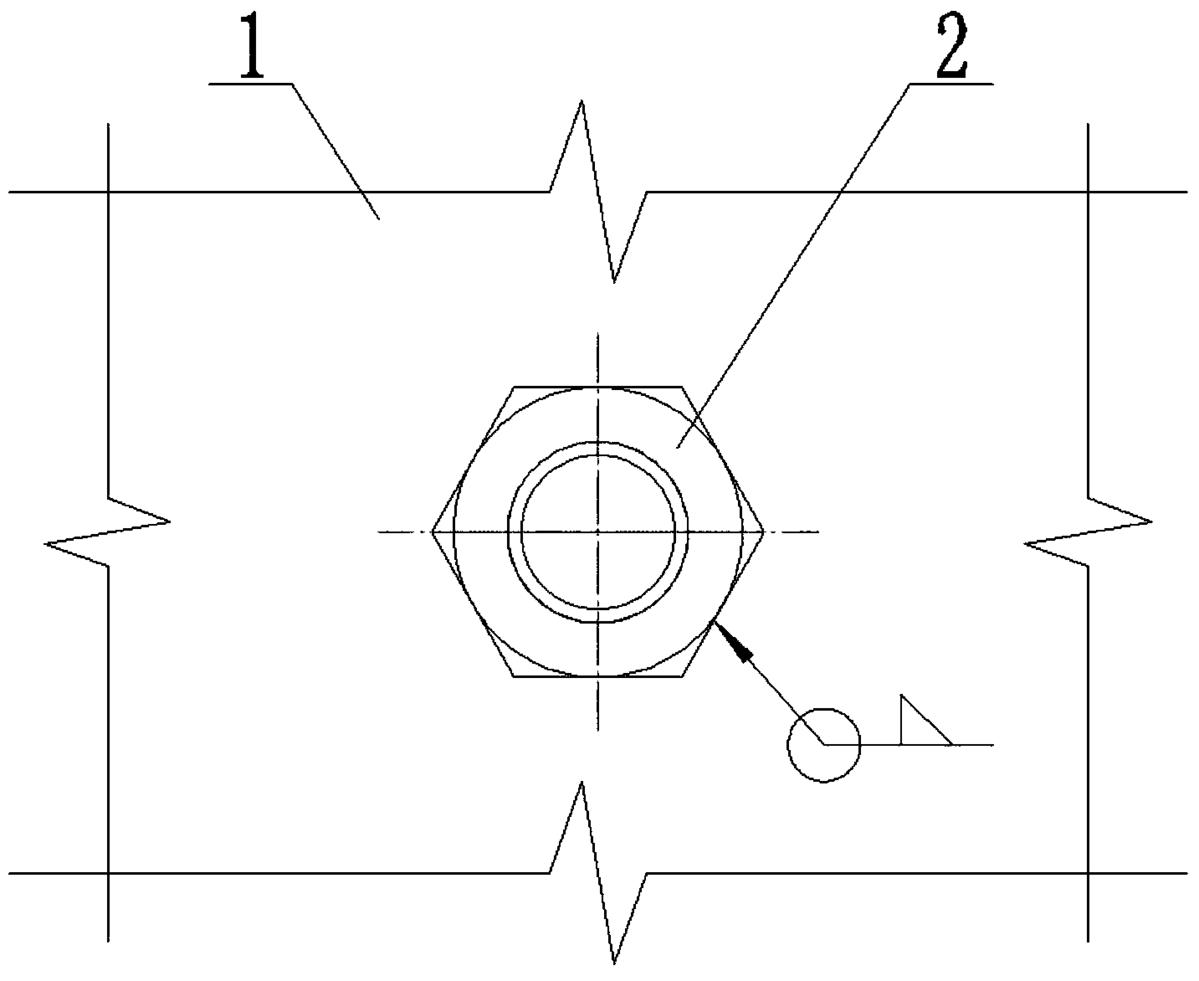

图2为本发明实施例的开孔模板封堵平面图。

附图标记说明：

1、开孔模板 2、螺母 3、螺栓 4、腻子

为使本发明的目的、技术方案和优点更加清楚明了，下面结合具体实施 方式并参照附图，对本发明进作一步详细说明。应该理解，这些描述只是示 例性的，而并非要限制本发明的范围。此外，在以下说明中，省略了对公知 结构和技术的描述，以避免不必要地混淆本发明的概念。

本发明的实施例提供了一种开孔模板堵漏的施工装置及施工方法。图 1为本发明实施例的开孔模板封堵侧视图；图2为本发明实施例的开孔模板 封堵平面图。

如图1、2所示，本发明提供一种开孔模板堵漏的施工装置，包括开 孔模板1、螺母2、螺栓3以及腻子4；开孔模板1包括非工作面和工作 面，开孔模板1具有定位好的开孔位置，在开孔位置上设置有开孔；螺 母2包括第一端和第二端，螺母2的第二端焊接在开孔模板1的非工作 面侧的开孔位置处；螺栓3从螺母第一端拧入螺母2内，螺栓3的拧入 端和螺母2的第二端之间留有一定的间隙；腻子4抹在开孔模板1工作 面侧的开孔处，腻子面用砂纸打磨平整与开孔模板1工作面齐平。

此处，螺栓的拧入端是指螺栓向螺母内拧入时，进入螺母内的一端， 相应的，螺栓还包括处于螺母外的另一端。

较佳的，螺栓3拧入螺母2内时，螺栓3的拧入端和螺母2的第二端 之间至少留有2个螺距的距离，既不是将螺栓的拧入端与螺母的第二端拧 齐，也不将螺栓的拧入端凸出螺母的第二端。

而是，螺栓的拧入端与螺母的第二端之间留有至少两个螺距的距离， 是为了在开孔模板的工作面涂抹腻子时，能容入一定量的所涂抹的腻子以 获得用砂纸打磨后与开孔模板工作面齐平的面，不会凸出于开孔模板的工 作面，使得封堵后的模板工作面平整，在重复使用时，不会产生凹坑或凸 台。

进一步的，螺母2的第二端围焊在开孔模板的非工作面侧的开孔位 置处。采用围焊的焊接方式，在螺母与开孔面板的非工作面接触部分， 周围都焊接起来，这样焊接效果更好，两部件更加的牢固。

本实施例中，腻子4用胶水、水、熟石灰面搅拌而成。当然，腻子 的配置不局限于所列举的这几种施工材料的组合，可以根据需要进行合 理搭配。

本实施例中，螺母2的内径大于开孔的直径。螺母的内径大于开孔的 直径，有效的封堵住开孔。

本发明还提供一种开孔模板堵漏的施工方法，用于对模板上的开孔进 行堵漏，包括如下步骤：

①开孔模板包括非工作面和工作面，螺母包括第一端和第二端，在开 孔模板上定位好开孔位置后，将螺母的第二端焊接在开孔模板的非工作面 侧的开孔位置处，在开孔位置处开孔；

②将螺栓从螺母第一端拧入螺母内，螺栓的拧入端和螺母的第二端 之间留有一定的间隙；

③在开孔模板工作面的开孔处，采用腻子抹面，腻子干后采用砂纸 打磨光滑，使腻子面与开孔模板工作面齐平；

④将螺栓的拧入端拧到螺母的第二端时，顶开腻子，拧出螺栓，然后 能重新利用模板的开孔。

在步骤①中，所述的开孔可以在开孔位置处定位好位置后立即开孔； 也可以是定位好开孔位置，焊接上螺母后再开孔；也可以是已经存在开孔 的模板。

在步骤②中，在螺栓的拧入端和螺母的第二端之间留有一定的间隙， 为了容入一定量的腻子以获得打磨后与模板工作面齐平的面。

在步骤③中，腻子面与开孔模板工作面齐平，这样堵漏后的模板可重 复利用，灌注砼施工脱模后，墩身和梁体表面没有凸台或凹坑，平坦光 滑，外表美观。

在本发明的实施例中，螺栓拧入螺母内时，螺栓的拧入端和螺母的第 二端之间至少留有2个螺距的距离，既不是将螺栓的拧入端与螺母的第二 端拧齐，也不将螺栓的拧入端凸出螺母的第二端。

而是，螺栓的拧入端与螺母的第二端之间留有至少两个螺距的距离， 是为了在开孔模板的工作面涂抹腻子时，可容入一定量的的腻子以获得打 磨后与开孔模板工作面齐平的面，不会凸出于开孔模板的工作面，使得封 堵后的模板工作面平整，在重复使用时，不会产生凹坑或凸台。

较佳的，螺母的第二端围焊在开孔模板的非工作面侧的开孔位置处。 采用围焊的焊接方式，在螺母与开孔面板的非工作面接触部分，周围都 焊接起来，这样焊接效果更好，两部件更加的牢固。

本发明的实施例中，腻子用胶水、水、熟石灰面搅拌而成。当然，腻 子不局限于这几种物质的组合，可以根据需要进行搭配。

本发明的实施例中，螺母的内径大于开孔的直径。螺母的内径大于开 孔的直径，可容纳一定量的腻子，形成有效的封堵住开孔的面。

通过本发明的开孔模板堵漏的施工装置及施工方法，在对开孔模板进 行堵漏后，可对其进行重复利用，利用堵漏后的模板灌注砼施工脱模后， 墩身和梁体表面没有凸台或凹坑，平坦光滑，满足了人们对外观的规范 以及美观的要求。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非 对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的 普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进 行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或 者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
